Антенна на 2 метра своими руками

Антены GP 1/4, 1/2, 5/8 своими руками

В Си-Би диапазоне наибольшее распространение получили антенны с вертикальной поляризацией. Это связано с тем, что Си-Би радиостанции широко используются для связи с подвижными объектами, а на автомобиле весьма сложно разместить эффективную антенну горизонтальной поляризации. По той же причине в качестве базовых выбираются антенны с круговой диаграммой направленности в горизонтальной плоскости, одинаково хорошо работающие в любом направлении.

GP с длиной l/4

Наиболее широкое применение в этой группе получили антенны типа «Ground Plane» или сокращенно — «GP», показанные на рис. 10.2.

Антенна имеет штыревую конструкцию, удобную для размещения как на крыше здания, так и на автомобиле. Она проста и, в то же время, достаточно эффективна. Длина штырей (l/4) для работы в диапазоне 27 МГц зависит от диаметра трубок и указана в табл.1

Таблица 1. Длина элементов антенны GP

Для нормальной работы антенны она снабжается тремя противовесами, которые можно выполнить из трубки или антенного канатика. Длина противовесов выбирается равной, или на 2,5% больше 2/4l. Для Си-Би диапазона можно принять ее равной 275 см. Входное сопротивление антенны зависит от угла между противовесами и мачтой: чем меньше этот угол (противовесы прижаты к мачте), тем больше сопротивление. Для получения входного сопротивления 50 Ом угол выбирается равным 30-45 градусов. Диаграмма направленности в вертикальной плоскости имеет максимум под углом 30 градусов к горизонту. Усиление антенны примерно равно усилению вертикального полуволнового диполя. Наилучшая работа обеспечивается при высоте мачты около 6 м.

Эта антенна наиболее широкополосна из всех вариантов GP. Если после установки минимум КСВ антенны оказывается несколько выше или ниже частоты 20 канала сетки С, длину штыря необходимо соответственно увеличить или уменьшить. После настройки антенны в резонанс минимума КСВ на средней частоте добиваются изменением угла установки противовесов.

Недостатком данной конструкции является отсутствие соединения штыря с мачтой, что требует дополнительных мер по грозозащите и защите от статического электричества. Наиболее простым способом защиты является использование короткозамкнутого шлейфа из кабеля длиной l/4, подключенного к фидеру с помощью тройника. Шлейф обеспечивает соединение центральной жилы фидера с заземленной оплеткой по постоянному току и не влияет на согласование антенны. Схема подключения шлейфа приведена на рис.3

Длина шлейфа рассчитывается с учетом коэффициента укорочения используемого кабеля и составляет около 2 м.

GP с длиной l/2

На рис. 10.4 приведена конструкция полуволновой антенны GP длиной l/2. По сравнению с вышеописанной антенной она имеет вдвое большую длину штыря, что предъявляет повышенные требования к обеспечению ветровой прочности конструкции. Антенна не нуждается в противовесах, роль которых выполняет мачта, а ее диаграмма направленности в вертикальной плоскости сильнее прижата к горизонту, что улучшает условия радиообмена с удаленными корреспондентами. Поскольку антенна имеет высокое входное сопротивление, кабель подключается к ней через согласующий высокочастотный трансформатор. Основание штыря соединяется с заземленной мачтой через согласующий трансформатор, что автоматически решает проблемы грозозащиты и статики. Усиление антенны по сравнению с полуволновым диполем составляет около 4 дБ.

Типовые данные согласующего трансформатора:

Диаметр каркаса — 30мм
Диаметр провода — (ПЭВ-2) 1мм
Число витков — 6
Отвод от 1.5 — витка
считая от (холодного) заземленного
вывода катушки
Кабель подключается центральной
жилой к отводу.
Полотно антенны подключается к «горячему»
выводу катушки.

GP с длиной 5/8l

Наиболее эффективной для дальних связей является GP длиной 5/8l. Ее конструкция показана на рис. 10.5. Она несколько длиннее полуволновой антенны, а кабель фидера подключается к согласующей индуктивности, расположенной в основании вибратора. Этот тип антенны требует использования не менее трех противовесов длиной (0,1-0,2)l, расположенных в горизонтальной плоскости. Антенны этого типа узкополоснее полуволновых, в связи с чем они требуют более тщательной настройки. Настройку на средней частоте обеспечивают как изменением длины штыря, так и регулировкой величины согласующей индуктивности. Нужное входное сопротивление достигается выбором точки подключения кабеля к согласующей катушке. Усиление этой антенны составляет 5-6 дБ, максимум диаграммы направленности расположен под углом 15 градусов к горизонту. Штырь этой конструкции также заземлен на мачту через согласующую катушку. Примерные данные согласующей катушки для волнового сопротивления кабеля 50 Ом:

диаметр каркаса — 18 мм,
диаметр провода — 1,5 мм,
число витков — 22,
шаг намотки -2,5 мм,
отвод — от 9-го витка,
считая от заземленного конца катушки.

Установка антенны на крыше может сильно влиять на ее характеристики. Общими рекомендациями являются следующие:

  • основание антенны желательно располагать не ниже 3 м от плоскости крыши;
  • вблизи от антенны не должно быть металлических предметов и конструкций (например телевизионных антенн, проводов и т. п.);
  • устанавливать антенну желательно как можно выше;
  • для нормальной работы станции ближайшая базовая Си-Би антенна не должна быть расположена ближе 200 м.

Эффективность работы антенны на передачу тем выше, чем меньше омические потери в ее элементах. Поэтому наилучшим материалом для элементов антенн являются медные трубки, однако приемлемым компромиссом можно считать применение алюминиевых (дюралевых) трубок (из-за высокого удельного веса и низкой прочности меди).

При необходимости расширения полосы частот диаметр трубок увеличивают, или используют трубки с ребристой наружной поверхностью. Поскольку ток, протекающий по штырю антенны, уменьшается к ее верхнему концу, диаметр верхней части штыря можно уменьшить без ухудшения ее параметров. Одним из наиболее простых средств расширения полосы частот длинных штыревых антенн является применение втулки с четырьмя усами длиной около 100 мм и диаметром 4-5 мм, закрепляемой в верхней части штыря (рис. 10.6). При этом резонансная частота антенны понижается и длину штыря придется несколько уменьшить. При работе антенны на передачу по ней протекают довольно большие токи, поэтому необходимо обеспечить очень хорошее соединение всех элементов между собой и позаботиться об их защите от коррозии.

В настоящее время в продаже имеются Си-Би антенны заводского изготовления (рис.10.7) как отечественные, так и импортные, легкие, изящно выполненные. Как свидетельствует опыт их эксплуатации, в соединениях элементов, которые осуществляются самонарезающими шурупами, под действием ветра достаточно быстро теряется электрический контакт. Более надежной является конструкция штырей со стяжными хомутами. Практически все варианты промышленных антенн требуют дополнительной герметизации, предотвращающей попадание воды внутрь трубок, на согласующие трансформаторы, катушки и заделку кабеля, что приводит к необратимым последствиям.

Рис. 10.8 Антенна GP без мачты

Если на крыше Вашего дома есть достаточно высокая лифтовая будка, телевизионная антенна или пристройка высотой больше 5 метров, то антенну GP можно установить, используя капроновый трос-растяжку (рис. 10.8) без мачты. Кроме капронового шнура и кабеля РК-50 потребуется еще 4 изолятора любого типа. Конец кабеля длиной 2,7 м освобождается от внешней изоляции и оплетки, оплетка расплетается и скручивается в 4 примерно одинаковые «косички». К ним присоединяются противовесы. Противовесы можно сделать из любого медного (в крайнем случае даже алюминиевого) провода, который прикручивается (или припаивается) к «косичкам». Длина противовесов должна быть 2,7 м. На концах противовесов закрепляются изоляторы, которые прикрепляются к проволочным или капроновым оттяжкам. Конец освобожденного от оплетки участка кабеля за полиэтиленовый изолятор прикрепляется к капроновому шнуру так, чтобы он не оторвался порывами ветра. Противовесы разводятся в стороны равномерно по кругу, оттяжки закрепляются на крыше (например, привязываются к кирпичам). Постарайтесь длину оттяжек подобрать так, чтобы между проводом противовеса и вертикалью был угол около 45°. Места соединений и место выхода кабеля из оплетки тщательно герметизируют пластилином, чтобы под оплетку не попала вода.

Эта антенна по своим характеристикам полностью соответствует классической антенне GP длиной l/4. Такую антенну очень удобно устанавливать в полевых условиях между двумя деревьями, нужно только заранее заготовить кабель и противовесы с оттяжками, а в качестве изоляторов на концах противовесов сгодятся даже короткие сухие палочки (см. рис. 10.9), т. к. на частоте 27 МГц это неплохой изолятор.

Простая антенна для 2 м и 70 см диапазонов

Портативная антенна из коаксиального кабеля для 145МГц и 435МГц

Радиолюбители, работающие на двух УКВ-диапазонах (145МГц и 435МГц) знают как удобно использовать двух-диапазонную антенну. Одну из таких антенн нидерландского радиолюбителя Франка Бремера (PA0FBK), разработанной специально для 2 м и 70 см диапазонов мы сегодня рассмотрим. Она полностью изготовлена из коаксиального кабеля RG58 и является переносной, что иногда очень удобно.

Антенна представляет собой запитываемый с конца 1/2 волновый диполь для диапазона 2 м и 3/2 волновый диполь для диапазона 70 см.

Описание изготовления антенны

Она выполнена из одного отрезка коаксиального кабеля RG58. В частях «A» и «C» (каждая длиной 360 мм) были удалены внешняя оболочка и экран, в частях «B» (230 мм) и «D» (288 мм) — все оставлено. В верхнем конце части «E» (35 мм) внутренний проводник и экран соединены. Части «D» и «E» внизу соединяются с разъемом BNC или другим, подходящим для вашей радиостанции.

Работа антенны

Эта антенна работает следующим образом: части «A», «B» и «C» вместе являются полуволновым излучателем на 2 м. Часть «B» резонируют на 70 см и ведет себя, как коаксиальная связь между «A» и «C», которые являются половинами волнового излучателя на 70 см.

Для оптимальной адаптации к 50 Омам есть трансформатор — части «D» и «E». Длины «D» и «E» важны, изменяя их, можете улучшить SWR, в случае необходимости.

Эта антенна столь же хороша, как и «J» антенна и имеет то преимущество, что работает и на 2 м и на 70 см.

Я выбрал эту антенну потому, что её легко сложить в сумку и использовать при работе в командировках.
В гостинице, закрепив эту антенну на карнизе в комнате на втором этаже, я проводил постоянные сеансы радиосвязи портативной радиостанцией на расстояние 75 км. У моего корреспондента использовалась антенна GP на крыше пятиэтажного дома.

Длину отрезка E (короткозамкнутого) нужно взять на несколько сантиметров больше и закорачивая оплётку с центральной жилой иголкой, настроить антенну на минимальный КСВ.

От антенны до радиостанции я использовал кусок коаксиального кабеля RG58, около метра длиной, с четвертьволновым отсекающим стаканом для 435 МГц, выполненным из оплётки коаксиального кабеля. Место соединения оплёток я не паял, а выполнил бандаж из «кроссировки», предварительно сняв изоляцию и обмотал всё изолентой.

Справка. Коаксиальный стакан.

Самый эффективный на УКВ способ отсечки тока — 1/4 волновый стакан, который известен всем по картинкам в букварях антенн в виде трубы длиной 0,24 λ и диаметром втрое больше диаметра кабеля, нижний край которой имеет дно, соединенное с оплеткой кабеля. Его обычно называют симметрирующим, но дело не в терминах. Его сопротивление ВЧ току около 5000 Ом, но для антенн ВК в таком исполнении он слишком громоздок. Более технологичное, без затратное и не требующее настройки устройство для отсечки тока можно выполнить в виде стакана из оплетки от более толстого кабеля, плотно лежащего на внешней оболочке кабеля.

Длина стакана зависит от диэлектр. проницаемости оболочки кабеля и равна 1/4 λ х К укор. Для полиэтиленовой (ПЭ) оболочки кабеля К укор 0,667, для поливинилхлоридной (ПВХ) — около 0,59.
Сопротивление z стакана можно рассчитать по формуле: z = ρ / tha L , где ρ — волновое сопротивление коаксиальной линии, образованной оплеткой кабеля и стаканом, а — затухание в неперах на 1 метр (1 непер = 8,686 дб),tha — гиперболическая функция а, L — длина стакана в м. Если учесть,что при затухании меньше 0,21 непера(2 дб/м) tha и а практически равны, а нп заменить на дб, получится z = 9ρ /a L , где а — затухание в привычных дб/метр. Стакан работает с высоким КСВ в нем. При этом потери в нем будут примерно втрое больше, чем расчитанные при КСВ 1,0 и формулу z стакана можно записать так: z = 3ρ /a L , где а — потери в дб/м, рассчитаные для коаксиала стакана при КСВ 1,0 в нем.

Длина стакана на кабеле с ПЭ оболочкой для 145 мгц 345 мм, для 435 мгц 114 мм, z стакана 1500 Ом.
На частотах ±2% от частоты резонанса (142 и 148 МГц; 426 и 444 МГц) он снижается вдвое.
Стакан может работать и на частотах, где его длина составляет 3/4λ, 5/4λ и т.д.,
но его z и соответственно эффективность отсечки тока будут падать примерно в V¯3, V¯5 и т. д.
Иными словами, стакан длиной 345 мм на ПЭ оболочке будет достаточно эффективен и на 435 МГц

Мне встречалось описание этой антенны, где на кабеле снижение на расстоянии 195 мм от разъёма для подключения антенны изготавливался ВЧ-дроссель из 6-ти витков кабеля на каркасе диаметром 20 мм.

Как сделать дециметровую антенну своими руками?

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

  1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
  2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

  • Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
  • Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
  • Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 — представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

  • полоса пропускания от 470 до 790 МГц;
  • коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
  • величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
  • устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

  • А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
  • B – места крепления экранирующей оплетки кабеля.
  • С – центральная жила.
  • D – место крепления центральной жилы
  • E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

  • Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
  • Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
  • Петля устанавливается на подставку.
  • На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

  • внешние стороны ромба (А) – 140 мм;
  • внутренние стороны (В) – 130 мм;
  • расстояние до рефлектора (С) – от 110 до 130 мм;
  • ширина (D) – 300 мм;
  • шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Автомобильная антенна на диапазон 2 метра (144 Мгц)


Вертикальные излучатели длиной полволны с несимметричным питанием, расположенные над небольшим металлическим экраном, находящимся вблизи земной поверхности, обладают лучшими параметрами, чем излучатели длиной четверть волны. Хотелось проверить на практике, насколько существенна эта разница при проведении местных радиосвязей в УКВ диапазоне.

Ко мне вместе с другими автомобильными антеннами CB диапазона (27 МГц) попала антенна с торговым названием «Cobra», которая и послужила основой для конструкции УКВ антенны диапазона 144…146 МГц. Её излучатель отличался повышенной упругостью, да и длина больше подходила к расчётной. Измерения, проведённые с целью обнаружить какой-либо резонанс антенны с приемлемым КСВ в диапазоне от 26 до 175 МГц, результатов не дали. Эта и аналогичные ей антенны «Hustler» несмотря на относительно низкую стоимость не пользуются большим спросом. Из-за малой площади магнита крепления они плохо держатся на корпусе автомобиля и при сильном ветре или резких толчках падают. К тому же водители, стараясь не поцарапать свой автомобиль, дополнительно наклеивают на основание антенны скотч или ткань. А так как через основание осуществляется ёмкостная связь антенного согласующего устройства (АСУ) с корпусом автомобиля, это приводит к изменению резонансной частоты АСУ и потере мощности сигнала при передаче и приёме.

После несложной доработки антенна пригодна для работы в диапазоне 2 метра. Так как длина её излучателя, вес и парусность уменьшаются, антенна обладает достаточной механической устойчивостью. Конструкция антенны понятна из рис. 1.

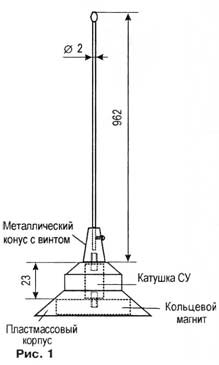

Длина излучателя уточнялась в процессе настройки. Схема и конструкция согласующего устройства антенны показаны на рис. 2 и рис. 3

Монтаж выполнен на штатном гетинаксовом каркасе диаметром 16 и длиной 23 мм. Катушка L1 намотана проводом ПЭВ-2 диаметром 1 мм. Шаг намотки — 3 мм, число витков — 3—4 (уточняется в процессе настройки). В торцах каркаса 1 запрессованы бронзовые резьбовые шпильки 2 с резьбой М8 (рис. 3), которые служат для крепления излучателя и магнитного основания антенны. Эти шпильки имеют дополнительные крепления в каркасе в виде бронзовых поперечных шпилек, к которым припаивают выводы элементов АСУ. На боковой поверхности каркаса имеется дополнительный изолированный опорный контакт, также служащий для монтажа элементов.

Ёмкость конденсатора С1 подбиралась экспериментально. Вначале был установлен переменный конденсатор малой ёмкости с воздушным диэлектриком, который впоследствии был заменён постоянным керамическим. Подойдут конденсаторы КД-1 или КТ-1 и им подобные с малым или нулевым ТКЕ и номинальным напряжением не менее 250 В. Это необходимо даже при использовании УКВ радиостанций с выходной мощностью передатчика не более 10 Вт.

После окончательной настройки АСУ следует прочно закрепить выводы катушки на каркасе, хорошо пропаять все места соединений деталей и питающего кабеля. Конденсатор необходимо покрыть слоем хорошего влагостойкого лака, а также обеспечить хорошую защиту деталей всего устройства от проникновения влаги.

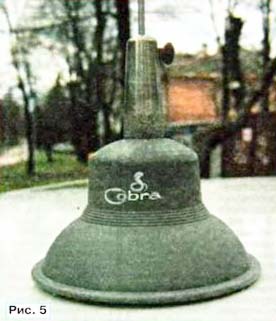

На рис. 4 приведён график КСВ антенны в зависимости от частоты, на рис. 5 — фрагмент её внешнего вида.

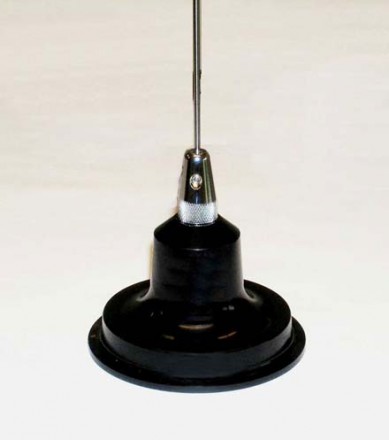

Внешнего вид антенны

Антенна более двух лет используется с подвижной автомобильной УКВ радиостанцией. При первичной проверке её работы было установлено несколько десятков двусторонних радиосвязей с корреспондентами, находящимися в разных пунктах нашего региона, на различных расстояниях и высоте относительно выбранного для эксперимента места. Большинство корреспондентов отметили повышение уровня сигнала около одного балла (по показаниям S-метра) в сравнении с четвертьволновой GP-антенной, использованной в этом эксперименте.

Подобную антенну можно изготовить самостоятельно, имея в наличии подходящий кольцевой магнит и металлическую пружинящую проволоку подходящего диаметра с хорошими проводящими свойствами для изготовления излучателя. Металлическое основание можно выточить на токарном станке, просверлив в его центре осевое отверстие для крепления АСУ.

Простейшая антенна DVB-T2 своими руками

Расскажу как сделать простейшую антенну для приема цифрового телевидения DVB-T2. Бесплатно, без пайки, без регистрации и смс.

Немного теории: в отличии от аналогового ТВ, где каждый какал передается на отделенной частоте, в цифровом формате на одной частоте передается сразу пачка каналов. Эту пачку называют мультиплексом. В по всей РФ, на данный момент, стабильно вещают 2 мультиплекса. В первый входит 10 каналов и 3 радиостанции:

Первый канал, Россия-1, Матч ТВ, НТВ, Пятый канал, Россия-К, Россия-24, Карусель, ОТР, ТВ Центр. Радио: Вести ФМ, Маяк, Радио России

Во втором мультиплексе входит 10 каналов: РЕН ТВ, Спас, СТС, Домашний, Домашний, Пятница!, Звезда, Мир, ТНТ, Муз-ТВ.

Для начала выясняем частоты вещания в своем регионе, для этого на сайте http://карта.ртрс.рф/ находим ближайшую вышку, тыкаем на нее мышкой и видим

В данном случае вещание ведется на 2 частотах 514МГц и 634МГц, запомним эти цифры.

Переходим к антенне. Так как антенна примитивная нам просто нужен штырь равный четверти длинны волны. Длинна волны считается просто: Скорость света деленная на частоту. В нашем случае для приема первого мултиплекса длинна волны = 300 000/ 514 000 = 0,583 м. Для второго 300 000 / 364 000 = 0,4731. Делим длину волны на 4 и получаем длину 0,146м и 0,118м. Среднее 0,132м это и есть длина нашей антенны. Если нам нужен только один мультиплекс берем длину не среднюю, а конкретную. Усреднение, естественно, снижает качество приема.

Далее переходим от труда интеллектуального к физическому. Берем обычный антенный кабель

зачищаем центральную жилу от экрана, подгоняем длину. Готово.

Я себе из толстой медной проволоки согнул «тройной квадрат». Все 20 каналов ловит. Но таки да, в нескольких точках пришлось паять. Кое-где можно и хомутом пережать.

У меня другая проблема на даче. Переодически отваливаются мультиплексы. Утром может работать только первый, вечером оба, на следующий день ни одного и тд. Что делать не пойму

Во время ЧМ кратковременно пропадал сигнал, пришлось смотреть через интернет. Возможно это продавцы домашнего тв бесплатные каналы глушат.

Да ладно) у меня вообще полгода на кусок метрового кабеля ловило)

А мне вот такая антенна не помогла, придется делать или придумывать/ пробовать что-то другое 🙁

спасибо, как раз соседке на даче, пришлось колхозить хоть какую то антенну. всё что ловит у меня на «заводскую» , всё тоже ловит и на ваш вариант.

Для Краснодара такую считал и делал — шляпа. Даже магазинную комнатную только со второго раза подобрал.

Проще на дискетку нажать. Там и категорию соответствующую можно присвоить по своему вкусу.

Антенну с усилком встроенным покупал за 1000 рублей, примерно как на картинке, во многих тюнерах есть функция подачи питания на усилок, с расстояния в 70 км ловит все каналы с уровнем сигнала в

специально поискал и нашел таки тестю на дачу без усилителя — от дешевого усилителя одни помехи, при антенне такой величины и так сигнал отличный

я сам пол-инета перерыл и понял, что лучше без усилка, если уже не тянет — то только тогда стоит озаботиться усилителем, до этого — лишнее

Такой комбайн в квартире не разместить. Опасно выглядит, мне даже смотреть на него боязно.

Ну я брал в деревню бабушке, ставил на мачту. Этот комбайн 1,5 метра длинной.

На мачту само-то. А грозозащита как-нибудь предусмотрена?

после недавней грозы подумываю, там дом в низинке и получается, что столбы электропередач всё равно выше, недавно ебануло, вылетел стабилизатор, тв тюнер, телевизор и термопредохранитель на насосе глубинном, при том, что насос вырубается выключателем, отрубает фазу и ноль одновременно

Прикольно, жаль у меня в телеке нет DVB-T2, только DVB-T

Простейший ресивер стоит меньше тысячи рублей. Также помощью этой штуки можно любой монитор в телевизор превратить.

В телеке есть двбт2 вот только от общедомовой антенны не ловит.видимо глушилки стоят от УК. Они за цифру денег берут

Это разные вещи. Общедомовая антенна это активное оборудование, вещает в обычном формате на любой телевизор. Т.е. двбт2 преобразуется в обычный аналог + добавляются свои каналы. Общедомовая антенна это не антенна в привычном виде, а кабельная сеть по факту.

Да ладно? Зачем так усложнять? Или где это такое? . Просто, если вы собрались цифру в каждом доме в аналог переводить с общедомовой антенны, то вам, насколько мне известно, понадобится не только усилитель. А это уже соответствующая лицензия. Кабельное вещание. К тому же, вы пишите про дополнительные каналы, «подмешанные» в кабель.

Это и есть кабельное вещание. По крайней мере в моем регионе, 70+ аналоговых каналов в кабеле, у каждого провайдера свой набор. Сейчас их теснят интернет провайдеры со своим интернет тв.

Не буду спорить, однако, отмечу: не путайте кабельное телевидение и системы коллективного ТВ вашего дома. Кстати, последние как раз таки собираются возрождать. Даже ГОСТ Р 58020-2017, который описывает эти внутридомовые сети коллективного ТВ, вступил в силу. Смысл коллективного ТВ в том, что на крыше вашего многоквартирного дома установлена ДМВ антенна (развивают в РФ DVB-T2, который вещает только на ДМВ). Она принимает телесигнал с ближайшей мачты РТРС и по активной сети это всё (сейчас в основном — 2 знаменитых тех самых мультиплексная) раскидывается по квартирам вашего дома. Как это уже и было в советское время. Плата может браться за обслуживание этой внутридомовой сети вашей УК. А может за электроснабжение. Подразумевается, что она за нее отвечает. Это избавляет вас и каждого из других собственников других квартир ставить собственные антенны для приема сигнала РТРС. Например, на фасадах МКД. «Подмеса» других каналов в этот кабель в этом случае нет. Если же вы говорите о кабельном телевидении, то тогда оператор кабельного ТВ действительно может также как и вы принимать сигнал на простую антенну с той же мачты РТРС и раскидывать со своей головной станции по своей сети в городе. Например, в Мурманске, до некоторого времени точно, цифровой сигнал по оптике от ОРТПЦ получал только «Ростелеком». Также шли переговоры с WiFire (он же «МегаФон», вид сбоку) и местной конторской «М2С», которая как раз в своё время так и расширила свою сеть кабельного ТВ в городе. Срезали кабель от антенны на крыше, подключали к своей сети, в которой вещающие в аналоге каналы, транслировались на тех же частотах (и как раз таки у людей было непонимание — ух ты сколько каналов появилось с антенны) + их пакеты, и кидали платёжки в ящик. Человек хотел было отказаться, а ему говорили, мол, а всё, антенна на крыше не работает.

КВ антенны для радиолюбителей своими руками

Работ различных современных средств связи невозможна без таких устройств приема и передачи радиоволн, как коротковолновые антенны (сокращенно кв антенны). Востребованность и популярность данных устройств обусловлены большим разнообразием их видов, а также возможностью самостоятельного изготовления. Особенно распространены они в любительской радиосвязи с разрешенным диапазоном для вещания от 1,81 до 29,7 МГц.

Диполь Герца

Диполь Герца (полуволновой вибратор) – простейшее устройство данного вида, состоящее из вертикальной опоры и двух плеч общей длиной 1/2 от принимаемой или излучаемой волны. Так, при длине волны 160 метров длина двух плеч диполя должна быть 80 метров. При монтаже на крыше высотного дома вертикальные стойки не используют, закрепляя плечи диполя на коротких опорах.

Укороченный диполь Герца

Такая антенна кв отличается от предыдущей более короткой длиной плеч (до 1/5 от длины принимаемой или излучаемой волны), а также установленными на них катушками индуктивности и концевыми емкостными нагрузками в виде металлических дисков или «звездочек» из проводов или проволоки.

Спиральные антенны

Классическое устройство данного вида («Спираль Тесла») состоит из двух спиралей, расположенных на крестовинах, соединенных между собой перемычкой (траверсом).

Питание антенны

Соединяют такое устройство с трансивером (приемо-передающей аппаратурой) толстым коаксиальным кабелем с волновым сопротивлением 50-75 Ом.

Сборка антенны

Собирают небольшое устройство данного вида, наматывая две плоские спирали диаметром 90 см на каркас из полипропиленовой трубы, состоящий из двух крестовин и соединяющей их 90-92-сантиметровой перекладины (траверса). В качестве материала для спиралей используют одножильный изолированный медный провод диаметром 1,5 мм.

Трансформатор

Для данного устройства используют воздушный трансформатор с рабочим диапазоном волн от 10 до 100-160 метров. Делают его, наматывая на полый 140-миллиметровый каркас диаметром 25 мм 16 витков сдвоенного провода толщиной 1,5 мм. Длина намотки провода при этом должна быть 95-100 мм.

Настройка антенны

Процесс настройки включает в себя следующие операции:

  • Настройка КВС (коэффициента стоячей волны) – выполняется при помощи специального прибора или зажимами-крокодильчиками, фиксируемыми на спиралях вибратора и перемещаемыми по ним, что приводит к изменению положения точки питания. Полученное в процессе настройки на найденной частоте значение КВС должно быть в пределах 1,0-1,2.
  • Настройка частоты резонанса – осуществляется изменением длины проводов вибраторов с помощью тех же зажимов, что и в предыдущем пункте. Настройку производят, передвигая зажимы по изолированному проводу спиралей.

Усиление антенны, полоса пропускания и угол излучения

Размещают спиральную передающую антенну горизонтально на высоте, равной 1/8 длины излучаемой ею волны.

Магнитные антенны

Наиболее распространенной конструкцией кв антенны является магнитная-рамочная петля (magnetic loop), состоящая из:

  • Дюралюминиевого или медного излучающего кольца диаметром 25-80 см;
  • Петли связи, диаметр которой в 5 раз меньше, чем у излучающего кольца;
  • Питающего кабеля (фидера) с волновым сопротивлением 50 Ом;
  • Мощного конденсатора настройки резонансной частоты.

Устанавливают такие простые самодельные передающие устройства как на высоких мачтах, крышах многоэтажек, так и на балконах или подоконниках квартир. Благодаря настроечному конденсатору, способному работать при мощности до 100 Вт, такие радиолюбительские коротковолновые антенны работают в диапазонах от 1,8 до 27 Мгц.

Емкостные антенны

Многодиапазонная антенна

Многодиапазонная антенна – устройство, позволяющее производить вещание во всех разрешенных для любителей диапазонах коротких волн. Благодаря данному свойству, многодиапазонки приобрели большую популярность и распространение.

Одна из многодиапазонок типа UA1DZ имеет следующую конструкцию:

  • Вибратор длиной 9,3 м
  • З-х метровая подставка;
  • 4-5 оттяжек;
  • 10-14 дополнительных гибких противовесов-оттяжек длиной 9,4 м.

Соединение таких антенн и передатчиков производят при помощи коаксиального кабеля на 50 Ом.

Основными недостатками, которыми обладают такие многодиапазонные конструкции, являются их громоздкость, высокая парусность и риск поражения молнией при установке на крыше высотного дома или другой многоэтажной постройки.

Вертикальная антенна (Ground Plane)

Вертикальные антенны типа Ground Plane – устройства, предназначенные для вещания на диапазонах от 14 до 24-28 Мгц. Основными составляющими таких вертикальных кв антенн являются 2-х метровая мачта, дюралевый вибратор длиной от 2 до 5 метров, 4-5 противовесов длиной 2,5-3 метра и питающий коаксиальный 50-ти омный кабель.

Устанавливают их как на крышах высоток, так и на фронтонах частных домов.

Укороченная дипольная антенна

Самое простое устройство данного вида на 7 мгц представляет собой конструкцию, состоящую из следующих частей:

  • Разделенный на два 3-х метровых плеча проволочный вибратор с изоляторами и оттяжками на концах. В качестве изоляторов используют небольшие кусочки текстолита, для оттяжек применяют прочный бельевой капроновый шнур.
  • Две удлинительных 140-ка витковых катушки из медного провода толщиной 0,5-0,6 мм;
  • Центральный узел с трансформатором (балуном);
  • Фидер – питающий коаксиальный кабель на 50 Ом.

Используют такую укороченную диполь, как в стационарных, так и в полевых условиях, закрепляя ее на высоте от 3 до 4 метров.

На заметку. Для того чтобы произвести настройку такого устройства по резонансу, необходимо равномерно укорачивать длину расположенных горизонтальных или под углом плеч вибратора. После изменения длины плеча укорачивающая ее оттяжка крепится к ближайшему дереву или другой устойчивой опоре.

Вертикальная кв антенна своими руками

Наиболее популярны для самостоятельного изготовления такие передающие коротковолновые устройства, как вертикальные антенны.

Наиболее простую и эффективную из них делают следующим образом:

  1. В землю вкапывают деревянный столбик высотой 2,5-3 метра;
  2. На вкопанном столбике при помощи саморезов закрепляют распределительную коробку;
  3. В закрепленной коробке помещают высокочастотный дроссель – катушку с намотанными на нее витками изолированного коаксиального кабеля;
  4. К выходу дросселя подключают двухжильный многопроволочный медный кабель сечением 2 мм;
  5. Провод продевают через пропускные кольца дешевого 6-ти метрового углепластикового удилища;
  6. Конец провода закрепляют на вершинке удилища при помощи обычного пластикового хомута-стяжки;
  7. Посередине удилища закрепляют круглую площадку с проволочными оттяжками;
  8. На верхней части столба крепят 2 клипсы и один хомут-держатель (КТР) для полипропиленовых труб диаметром 32 мм;
  9. При помощи клипс и держателя удилище с излучателем (продетым сквозь пропускные кольца проводом) закрепляется на столбе;
  10. Оттяжками мачта с излучателем выравнивается и надежно фиксируется. Оттяжки при этом закрепляются на устойчивых, расположенных рядом столбах, деревьях, вкрученных в несущие конструкции зданий и капитальных построек крюках.

Питающий провод для кв антенн такого вида используют с волновым сопротивлением 50 Ом.

Обслуживание такого устройства сводится к периодической проверке целостности излучателя путем его прозвонки мультиметром, замене сломанных ветром колен мачты, корректировке натяжения оттяжек.

Выбор первого кв трансивера

При выборе первого передающего устройства (трансивера) начинающим радиолюбителям необходимо учитывать:

  • Габариты и вес – радиостанция должна иметь такие размеры и вес, чтобы ее можно достаточно легко переносить в руках или походном рюкзаке.
  • Функционал – для начинающего радиолюбителя достаточно трансивера, имеющего небольшое количество основных настроек (резонансная частота, мощность, КСВ);
  • Надежность и наличие гарантии – как и любая другая аппаратура, коротковолновая радиостанция должна иметь гарантийный срок обслуживания;
  • Возможность программирования аппаратуры с использованием персонального компьютера.

Не рекомендуют начинающим радиолюбителям приобретать дорогостоящие и очень сложные в эксплуатации, обслуживании коротковолновые радиостанции. Новичку, заинтересовавшемуся радиолюбительством, будет очень тяжело разобраться в такой аппаратуре, при утрате интереса к данному делу продажа такой дорогостоящей радиостанции за ту же сумму, что она была куплена, будет очень затруднительной.

Другие конструктивы антенн

Из других конструкций антенн кв диапазона внимание заслуживает вертикальный спиральный полуволновой вибратор для волн длиной 80 метров, состоящий из:

  • 120-ти сантиметровой спирали из медного изолированного провода диаметром 1-1,5 мм;
  • Траверса высотой 150 см;
  • Противовеса длиной не менее 80 см;
  • Согласующего устройства;
  • Высокочастотного автотрансформатора;
  • Питающей линии из коаксиального кабеля с волновым сопротивлением 50 Ом.

Применяют такие вертикальные антенны в условиях ограниченного пространства небольших приусадебных участков, на крышах многоэтажных домов и других высотных построек.

Простейшие самодельные антенны

Самыми простыми в изготовлении коротковолновыми устройствами из описанных выше являются:

  • Магнитно-рамочная петля;
  • Штыревая антенна;
  • Укороченная диполь;
  • Полноразмерная диполь.

Изготовить их можно самостоятельно из подручных недорогих материалов, не используя при этом специальные инструменты и оборудование.

Немного слов о коротковолновиках

Коротковолновики – радиолюбители, занимающиеся вещанием в коротковолновом диапазоне. Занимающиеся конструированием, изготовлением и ремонтом передающих устройств люди проводят сеансы связи из различных уголков планеты. При этом для каждого из них достижением считается самая дальняя точка, с которой был проведен сеанс радиосвязи.

На заметку. Согласно действующему законодательству РФ, для радиолюбителей-коротковолновиков доступно вещание на 10 коротковолновых диапазонах со следующей длиной волн: 2200 м, 160 м, 80 м, 40 м, 30 м, 20 м, 16 м, 15 м, 12 м, 10 м. Использование высокочастотных диапазонов запрещено.

Антенны мобильных телефонов

Еще не так давно во многих моделях мобильных телефонов использовались достаточно крупные для данных устройств направленные антенны. Однако по мере развития телекоммуникационных технологий работа мобильных средств связи постепенно перешла из коротковолнового в вч диапазоны до 2500 МГц. Такая рабочая частота соответствует длине волны всего 12 см, благодаря чему для проведения эффективных сеансов связи достаточно небольшого встроенного в телефон передающего устройства.

Таким образом, правильно собранная, установленная и настроенная коротковолновая антенна – это залог устойчивой и качественной связи с живущими в самых отдаленных уголках планеты радиолюбителями. Благодаря большому разнообразию конструкций и моделей, собираемое из подручных материалов такое передающее устройство может быть установлено практически в любом доступном месте: на крыше, балконе и даже внутри жилого помещения.

Видео

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
Яндекс.Метрика
