Прибор для измерения температуры контактов

Бесконтактное измерение температуры при эксплуатации электрооборудования

Все электроприборы работают за счет прохождения через них электрического тока, который дополнительно нагревает проводники и оборудование. При этом в нормальном режиме эксплуатации создается баланс между повышением температуры и отводом ее части в окружающую среду.

При нарушениях качества контактов ухудшаются условия прохождения тока и повышается температура, которая может стать причиной неисправности. Поэтому в сложных электротехнических устройствах, особенно на высоковольтном оборудовании предприятий энергетики, осуществляется периодический контроль нагрева токоведущих частей.

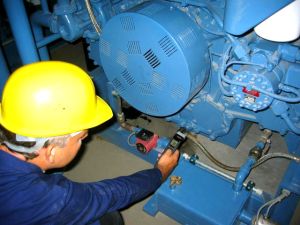

Для устройств, находящихся под высоким напряжением, измерения осуществляются бесконтактным методом на безопасном расстоянии.

Принципы дистанционного измерения температуры

У любого физического тела происходит движение атомов и молекул, которое сопровождается излучением электромагнитных волн. Температура объекта влияет на интенсивность этих процессов и о ее величине можно судить по значению теплового потока.

Бесконтактное измерение температуры основано на этом принципе.

Источник обследования с температурой «Т» излучает в окружающее пространство тепловой поток «Ф», который воспринимается тепловым датчиком, удаленным от источника тепла. После него преобразованный внутренней схемой сигнал выдается на информационное табло «И».

Приборы измерения температуры, осуществляющие ее замер по инфракрасному излучению, называют инфракрасными термометрами либо сокращенным названием «пирометры».

Для их точной работы важно правильно определить диапазон измерения на шкале электромагнитных волн, который составляет область примерно 0,5?20 мкм.

Факторы, влияющие на качество измерения

Погрешность пирометров зависит от комплекса факторов:

  1. поверхность наблюдаемой площади объекта должна быть в зоне прямого обзора;
  2. пыль, туман, пар и другие предметы между тепловым датчиком и источником тепла ослабляют сигнал, как и следы загрязнения на оптике;
  3. структура и состояние поверхности исследуемого тела влияют на интенсивность инфракрасного потока и показания измерителя температуры.

Влияние третьего фактора объясняет график изменения коэффициента излучения ? от длины волны.

Он демонстрирует характеристики излучателей черного, серого и цветного оттенков.

Способность инфракрасного излучения Фs черного материала берется за основу сравнения других изделий и принимается равным 1. Коэффициенты всех остальных реальных веществ ФR становятся меньше 1.

На практике пирометры пересчитывают излучение реальных объектов на показатели идеального излучателя.

Также на измерение оказывают влияние:

длина волны инфракрасного спектра, на которой проводится замер;

температура исследуемого вещества.

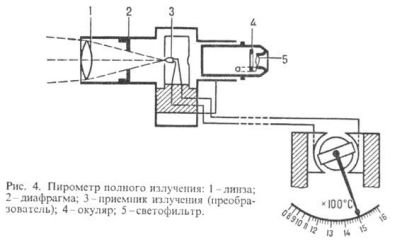

Как устроен бесконтактный измеритель температуры

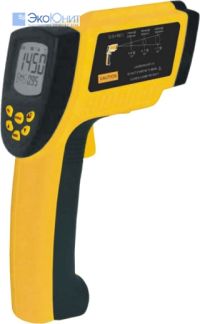

По способу вывода информации и ее обработки приборы удаленного контроля нагрева поверхностей подразделяют на:

Условно состав этих приборов поблочно можно представить:

инфракрасным датчиком с оптической системой и зеркальным световодом;

электронной схемой, преобразующей полученный сигнал;

дисплеем, на котором отображается температура;

Поток теплового излучения фокусируется оптической системой и зеркалами направляется на датчик первичного преобразования тепловой энергии в электрический сигнал с величиной напряжения, прямо пропорциональной инфракрасному излучению.

Вторичное преобразование электрического сигнала происходит в электронном устройстве, после которого измерительно-счетный модуль осуществляет вывод информации на дисплей, как правило, в цифровом виде.

На первый взгляд кажется, что пользователю для замера температуры удаленного объекта достаточно:

включить прибор нажатием на кнопку;

навести на исследуемый объект;

Однако, для точного измерения необходимо не только учесть факторы, влияющие на показания, но и правильно выбрать расстояние до объекта, которое определяется оптическим разрешением прибора.

Пирометры обладают различными углами обзора, характеристикой которых для удобства пользователей выбраны соотношения между расстоянием до объекта измерения и площадью охвата контролируемой поверхностью. В качестве примера на картинке приведено соотношение 10:1.

Поскольку эти характеристики прямо пропорциональны между собой, то для точного измерения температуры необходимо не только правильно навести прибор на объект, но и подобрать расстояние для выбора площади измеряемой зоны.

Тогда оптическая система будет обрабатывать тепловой поток от нужной поверхности без учета влияния излучения окружающих предметов.

С этой целью усовершенствованные модели пирометров оснащаются лазерными целеуказателями, которые помогают навести термодатчик на объект и облегчить определение площади контролируемой поверхности. Они могут иметь разные принципы работы и обладать неодинаковой точностью наведения.

Одиночный лазерный луч лишь приблизительно указывает место центра контролируемой зоны и позволяет определить ее границы неточно. Его ось смещена относительно центра оптической системы пирометра. За счет этого вводится погрешность параллакса.

Коаксиальный способ лишен этого недостатка — луч лазера совпадает с оптической осью прибора и точно указывает центр измеряемой площади, но не определяет ее границы.

Указание размеров контролируемого участка предусмотрено в целеуказателе с двойным лазерным лучом . Но при маленьких расстояниях до объекта допускается ошибка, вызванная первоначальным сужением области чувствительности. Этот недостаток сильно проявляется на объективах с короткофокусным расстоянием.

Целеуказатели с кросс-лазером улучшают точность работы пирометров, оснащенных объективами с коротким фокусом.

Одиночный круговой лазерный луч позволяет определить зону контроля, но он тоже обладает параллаксом и завышает показания прибора на коротких дистанциях.

Круговой точный лазерный целеуказатель работает наиболее надежно и лишен всех недостатков предшествующих конструкций.

Пирометры отображают информацию о температуре методом текстово-цифрового вывода на дисплей, которая может дополняться другими сведениями.

Конструкция этих измерительных приборов температуры напоминает устройство пирометров. У них в качестве приемного элемента потока инфракрасного излучения работает гибридная микросхема.

Она своим фоточувствительным эпитаксиальным слоем через сильнолегированную подложку воспринимает ИК поток.

Устройство приемника тепловизора с гибридной микросхемой показано на картинке.

Тепловая чувствительность тепловизоров на основе матричных детекторов позволяет измерять температуру с точностью до 0,1 градуса. Но, такие высокоточные устройства используются в термографах сложных лабораторных стационарных установок.

Все приемы работы с тепловизором выполняются так же, как и с пирометром, но на его экране выводится картинка электротехнического оборудования, представленная уже в переработанном цветовом диапазоне с учетом состояния нагрева всех деталей.

Рядом с термическим изображением размещается шкала перевода цветов в линейку температур.

При сравнении работы пирометра и тепловизора можно увидеть разницу:

пирометр определяет среднюю температуру в контролируемой им области;

тепловизор позволяет оценить нагрев всех составных элементов, расположенных в наблюдаемой им зоне.

Особенности конструкций бесконтактных измерителей температуры

Описанные выше устройства представлены мобильными моделями, позволяющими выполнять последовательные замеры температуры на многих местах работы электрического оборудования:

вводах силовых и измерительных трансформаторов и выключателей;

контактах разъединителей, работающих под нагрузкой;

сборках систем шин и секций высоковольтных распределительных устройств;

в точках соединения проводов воздушных линий электропередач и других местах коммутации силовых цепей.

Однако, в отдельных случаях выполнения технологических операций на электрооборудовании сложные конструкции бесконтактных измерителей температуры не нужны и вполне можно обойтись простыми моделями, установленными стационарно.

В качестве примера можно привести метод измерения сопротивления обмотки ротора генератора при работе с выпрямительной схемой возбуждения. Поскольку в ней наводятся большие переменные составляющие напряжения, то контроль ее нагрева осуществляется постоянно.

Дистанционный замер и отображение температуры у обмотки возбуждения происходит на вращающемся роторе. Термодатчик стационарно располагается в наиболее благоприятной зоне контроля и воспринимает направленные на него тепловые лучи. Сигнал, обработанный внутренней схемой, выводится на устройство отображения информации, которое может быть оборудовано стрелочным указателем и шкалой.

Схемы, работающие по этому принципу, отличаются относительной простотой и надежностью.

В зависимости от назначения пирометры и тепловизоры подразделяют на устройства:

высокотемпературные, предназначенные для измерения сильно нагретых объектов;

низкотемпературные, способные контролировать даже охлаждение деталей при морозе.

Конструкции современных пирометров и тепловизоров могут оборудоваться системами связи и передачи информации через шину RS-232 с удаленными компьютерами.

Как выбрать лазерный термометр?

Современный человек привык идти в ногу с технологическим прогрессом. К примеру, сегодня даже температуру можно измерить бесконтактным методом. Из материала данной статьи вы узнаете, что представляет собой лазерный термометр. Кроме того, мы подскажем, на что обратить внимание при его покупке.

Устройство

В устройстве пирометра имеется особый лазерный прицел, необходимый для настройки луча на конкретный предмет. Внешне прибор чем-то похож на пистолет, измерение температуры он выполняет при нажатии так называемого спуска. Изделие оснащено экраном с ЖК-дисплеем и панелью управления. Прибор измеряет температуру достаточно точно и быстро.

Состоит прибор из двух аналогово-цифровых преобразователей (первичного и вторичного), а также датчиков. Базовая цепь прибора включает линзы, собирающую оптику, спектральные фильтры, а также детектор теплового излучения, который является внешним интерфейсом изделия.

Каких-либо дополнительных устройств для замеров температуры данным термометрам не требуется.

Помимо лазерного указателя, инфракрасного датчика, ЖК-дисплея прибор оборудуется:

  • клавишей измерения;
  • батарейным отсеком;
  • кнопкой выбора единиц измерения;
  • клавишей включения и выключения лазерного целеуказателя;
  • кнопкой включения и выключения подсветки дисплея.

Принцип работы

Используют лазерный термометр для измерения поверхностной температуры разных объектов. В основе работы точного инженерного устройства лежит принцип определения по тепловому электромагнитному излучению. Тепловой луч, взятый устройством, фокусируется оптической системой, попадая на температурный датчик. На выходе из преобразователя образуется электросигнал со значением, пропорциональным данным температуры исследуемого предмета.

Длина инфракрасной волны зависит от интенсивности нагрева конкретного тела. Сигнал, поступающий из датчика, проходит через вторичный пирометрический преобразователь. Он поступает в счетно-измерительное устройство, где происходит его обработка. Результат вычислений можно увидеть на дисплее прибора. Зачастую он указывается в виде крупных цифр.

Читать еще:  Как правильно разместить светильники на натяжном потолке

Для измерения прибор включают, наводят на исследуемый объект, находящийся в пределах 3 м, и нажимают кнопку. В этот момент срабатывает пирометрический преобразователь, выдавая значение температуры на экране. Это может быть цифровое значение либо разноцветная графика со спектральными областями. Во втором случае низкая, средняя и высокая область подсвечивается контрастными цветами.

Принцип действия бесконтактного измерителя температуры оптимально прост. Излучение производится не пирометрическим инструментом. Датчик температуры прибора фиксирует собственное либо отражённое излучение объекта, которое находится в конкретной зоне спектра. Лазер необходим для прицеливания.

Плюсы и минусы

Лазерный термометр имеет ряд своих достоинств:

  • компактный, не занимающий много места;
  • интуитивно простой в использовании;
  • имеет понятные символы на кнопках управления;
  • обладает точностью измерений;
  • измеряет поверхности из разных материалов;
  • удобен в руке, имеет небольшой вес;
  • имеет точную наводку на объект;
  • отличается широким диапазоном измеряемой температуры;
  • дополняется противоскользящей рукояткой;
  • может использоваться в качестве лазерной указки;
  • зачастую на дисплее имеет крупный шрифт;
  • характеризуется встроенной памятью;
  • снабжается инструкцией по эксплуатации;
  • работает стабильно без перебоя на разном расстоянии;
  • быстро включается, выдаёт температурные значения, выключается.

Изделие может иметь расширенный функционал. В зависимости от разновидности лазерный термометр может определять не только плюсовую, но и минусовую температуру. Время определения температуры поверхности исследуемого объекта составляет не более половины секунды.

В отдельных модификациях предусмотрено автоматическое отключение при простое.

Наряду с достоинствами, у лазерного пирометра для дистанционного замера температуры разных поверхностей есть несколько недостатков. Например, у отдельных модификаций:

  • написанная инструкция непонятна;
  • имеются погрешности замеров до 2 градусов;
  • приходится менять штатную батарейку;
  • наблюдаются неточности при севшем источнике питания;
  • плохая батарея, входящая в комплектацию;
  • странный процесс включения и выключения подсветки;
  • слишком дорогая батарея;
  • плохая фиксация батарейки.

Бывает, что производитель не соответствует указанным данным. Например, продавец маркирует товары, как произведённые в РФ, хотя в действительности их изготовили в Китае. В отдельных моделях для определения температуры исследуемого объекта приходится пользоваться специальной таблицей для введения коэффициента соответствия конкретному материалу. Стоит отметить и тот факт, что для точной оценки поверхность исследуемого объекта не должна быть полностью прозрачной либо отражающей.

Сфера применения

Лазерные термометры для измерения температуры поверхности исследуемых объектов имеют широкое применение. На сегодняшний день они незаменимы в промышленности, строительстве, проведении различных научных исследований. Их используют практически в любой отрасли современного производства. Лазерный пирометр необходим:

  • в металлургии, сталелитейной отрасли, где невозможен контакт с расплавом;
  • в пищевой промышленности, быту (например, для измерения температуры горячих блюд, тела либо посуды);
  • в работе по ремонту газовых и нефтяных трубопроводов;
  • в электро- и теплоэнергетике, военном и гражданском строительстве;
  • для проверки электрооборудования (например, сплит-системы);
  • при обследовании ДВС, подшипниковых элементов, составляющих компьютера.

Кроме того, лазерные бесконтактные измерители температуры незаменимы при обследовании объектов инфраструктуры, а также рефрижераторной техники. Покупают измерительную технику исходя из заранее намеченных задач. Ими оснащают охранно-пожарные бригады, они нужны для оценки температурных условий при хранении медицинских препаратов и пищевых продуктов.

Весь ассортимент электронной измерительной техники, предлагаемый вниманию покупателей, разнится по нескольким критериям. Например, по типу методики работы он может быть инфракрасным либо оптическим. Бесконтактный термометр-пистолет с целеуказателем первого типа работает в 2 диапазонах: инфракрасном и спектра видимого света. Радиационные разновидности оценивают температуру за счёт пересчитанного показателя мощности теплового излучения. Изделие с широким спектральным излучением называют измерительным устройством с полным излучением. Модели спектрального измерения работают по принципу сравнения теплового излучения в разных зонах спектра.

По температурному диапазону ассортимент бесконтактных измерителей делится на 2 группы: низкотемпературную и высокотемпературную. Модификации первого типа примечательны тем, что способны измерить температуру морозильных камер. Аналоги второй группы могут оценивать температурные данные раскалённых объектов. Как показывает практика, у них больше погрешность, она направлена в сторону верхнего предела.

В среднем рабочий диапазон устройств может находиться в пределах от -30 до +360 градусов.

Для бытовых нужд берут изделия проще, поскольку нет надобности в настолько высоких значениях температуры. В продаже можно встретить варианты высокотемпературного типа с диапазоном выше +400 градусов. Их покупают для исследования температуры нагретых поверхностей раскалённых предметов.

По типу исполнения лазерные термометры бывают переносными и стационарными. Изделия переносного типа отличаются мобильностью, их можно использовать даже в труднодоступных местах. Их дисплей небольшой, на нём отображается графика либо текстово-цифровая информация. Варианты второго типа точнее отображают измерения температуры исследуемых объектов. Приобретают их преимущественно для крупных промышленных предприятий.

Пределы исследуемых измерений задают лазерной указкой. Визуализация текстово-цифрового типа указывается на дисплее в градусах. Помимо неё, можно увидеть дополнительную информацию. Что касается графического изображения, то он показывает степень интенсивности нагрева исследуемого предмета. Какой вариант лучше, каждый выбирает для себя самостоятельно. При покупке лазерного термометра необходимо обратить внимание на несколько нюансов. Например, важно выбрать верный тип лазера. Он может генерировать 1 или 2 точки. Вариант второго типа считается более точным, в этом случае лучше оценивается место измерения температуры. Центр измерения прибора с таким типом лазера расположен между точек.

Современный вариант с целеуказателем в форме круга считается более точным. Наличие термопары необходимо для более точной оценки температуры объекта и учёта погрешностей во время измерений. Полезным дополнением многих современных моделей является опция внутренней памяти, посредством которой хранятся данные измерений.

Кроме того, в расширенный функционал может входить подача звукового сигнала в момент достижения заданного порогового значения.

Правила использования

Для того чтобы воспользоваться лазерным термометром, вовсе не обязательно подходить к объекту близко. Это не влияет на точность температурных данных. При работе с данным устройством приходится соблюдать ряд правил. Например, его нельзя направлять на солнце, это сокращает срок службы. Бесполезно измерять температуру конкретного объекта, если она выходит за границы диапазонов измерений. Контролируя температуру какого-либо предмета, необходимо располагать прибор перпендикулярно контролируемой поверхности. Допускается незначительное отклонение от перпендикуляра. Такое положение способствует снижению погрешности при измерении.

Нельзя измерять температуру предметов, находящихся от прибора на расстоянии менее 10 см. Протирать корпус можно чуть влажной мягкой тряпочкой без каких-либо усилий. В целях очищения нельзя использовать ни спирт, ни растворитель. Категорически недопустимо направлять луч лазера кому-то в глаза. Нельзя включать прибор во взрывоопасной среде.

Перед тем как включить прибор, необходимо ознакомиться с инструкцией по применению. Прибор достают из транспортировочного кейса, после чего открывают батарейный отсек и вставляют в него элемент питания. Включение у пирометра автоматическое. Для этого необходимо нажать и удерживать кнопку «Измерение». При этом сразу же включится режим подсветки жидкокристаллического дисплея. По желанию её можно отключить, нажав соответствующую кнопку. Наряду с подсветкой, при нажатой кнопке «Измерение» будет активирован лазерный указатель. Выключить его можно путём нажатия клавиши Laser/Backlit.

Данные измерения появятся буквально через секунду. При этом устройство позволяет выбрать единицы измерения, которые отображаются на экране после нажатия на соответствующую кнопку. Примерно через 20 секунд после отпускания клавиши «Измерение» прибор автоматически отключится.

После того как прибор включён и выбраны единицы измерения, выбирают коэффициент теплового излучения. В целях получения более точных данных используют поправки. Чтобы приступить к измерению температуры объекта, на него направляют прибор. Нажимать на кнопку «Измерение» необходимо в тот момент, когда пользователь максимально точно прицелился на конкретный объект.

В этот момент на дисплее отобразится значение температуры измеряемой поверхности. Данные будут зафиксированы, они не удалятся, если пользователь отпустит клавишу. Направлять прибор на объект необходимо прямо.

При этом не стоит забывать, что расстояние напрямую влияет на параметры измеряемой площади. С их увеличением они становятся больше.

Размер измеряемого объекта должен быть в 2 раза больше размера зоны измерения. В процессе использования необходимо оберегать пирометр от механических повреждений (ударов, падений, сильных вибраций). Прибор не должен лежать там, где может нагреваться. После использования его необходимо убирать туда, где он не будет контактировать с влагой и покрываться пылью.

Что касается условий хранения и транспортировки, то после выключения прибор кладут в транспортировочный кейс. Если им не планируют пользоваться часто, желательно убрать блок питания из батарейного отсека. Хранение с подключёнными элементами питания крайне нежелательно. Убирать коробку с лазерным термометром нужно в сухое место. Условия хранения должны быть оптимальными.

В следующем видео вас ждет тест лазерного термометра на твердых и жидких средах.

Продажа пирометров: преимущества и принцип работы

Купить пирометры с доставкой и гарантией 1 год в Москве — выбирайте. Пирометр (инфракрасный термометр) – прибор для бесконтактного измерения температуры.

Ознакомьтесь с полным каталогом пирометров по этой ссылке

1 400 руб

IR-67 Компактный пирометр (-35°С

1 430 1 330 руб

AMT320 Пирометр (12:1 от -32 до +320С)

1 450 руб

DT-608 бесконтактый термометр режим body 35°C. 42°C, режим surface 0°C..60°C, Точнос.

1 490 руб

AMF008A Пирометр (12:1 от -50 до +380С)

2 100 руб

DT-810 Пирометр — 30°C до +260°C, Оптическое разр. 8:1, погрешность ±2%, разрешение 0.

Читать еще:  В какую сторону должна крутится бетономешалка

2 450 руб

DT-811 Пирометр — 30°C до +380°C, Оптическое разр. 8:1, погрешность ±2%, разрешение 0.

  • Виды
  • Основные параметры
  • Принцип работы
  • Сфера применения
  • Сравнительная характеристика основных моделей

По области применения инфракрасные термометры классифицируют на 2 типа:

  • стационарные
  • переносные (портативные).

По температурному диапазону на:

  • Низкотемпературные (до -30-35 градусов Цельсия);
  • Высокотемпературные (до +800 градусов Цельсия).

По рабочему диапазону

  • Односпектральные. Такие приборы принимают излучения только в одном спектральном диапазоне. Односпектральные приборы в свою очередь подразделяются на радиационные (мощность теплового излучения переводится в температуру) и яркостные (в диапазоне красного света измеряются яркости эталонного объекта и объекта измерения).
  • Мультиспектральные. Также их называют цветовыми или пирометрами спектрального отношения.

Инфракрасные термометры относятся к группе приборов неразрушающего контроля, что позволяет проводить измерение температур без непосредственного контакта с измеряемой поверхностью, как в случае контактными электронными термометрами. Их использование гарантирует безопасность при диагностике дефектов и мониторинге различных процессов, а также помехоустойчивость в процессе измерения для получения объективных и точных результатов.

При всем разнообразии существующих термометров и датчиков температуры в производстве возникают задачи, которые не под силу современным контактным цифровым термометрам. Оборудование и устройства многих технологических циклов и процессов не позволяют установку контактных датчиков или показывающих приборов для контроля температуры по ряду технических причин, либо установка и монтаж подобных датчиков и приборов затруднена. Ввиду актуальности такой проблемы были разработаны специальные инфракрасные термометры, позволяющие измерять температуру в труднодоступных, горячих, вращающихся или опасных местах.

Полный каталог пирометров

Основные параметры:

  1. выбор диапазона температур зависит непосредственно от объекта, контроль температуры которого осуществляется.
  2. тип прицельного устройства определяется полностью размерами объектов, температуру которых необходимо определить, а также расстоянием до этих объектов. Контроль температуры малых и значительно удаленных объектов требует дорогих прицельных устройств.
  3. тип индикатора определяется условиями эксплуатации, в основном значением температуры, при которой планируется использовать прибор.
  4. показатель визирования, по аналогии с типом прицельного устройства выбирается в зависимости от размеров объектов и расстояния до них. Показатель визирования пирометра зависит прямопропорционально от удаленности объекта и обратно-пропорционально от его размеров. Важно также, чтобы при измерении температуры удаленного объекта в поле зрения инфракрасного термометра не попадали посторонние предметы.
  5. расстояние до минимального поля зрения – согласно основным оптическим законам, поле зрения прибора будет увеличиваться пропорционально увеличению расстояния от прибора до объекта, при выборе прибора необходимо учесть расстояние, на котором наиболее часто будут проводиться измерения температуры.

Принцип работы

По большому счету любой инфракрасный термометр является идеальным профессиональным диагностическим инструментом для проведения технического обслуживания, обеспечивающим максимальную точность измерения температуры на любом расстоянии.

Принцип действия бесконтактного термометра заключается в измерении силы теплового излучения, исходящего от объекта преимущественно в диапазонах видимого света и инфракрасного излучения.

Изначально термин «пирометр» использовался для обозначения прибора, предназначенного для измерения температуры по яркости предельно нагретого предмета. На сегодняшний день понятие несколько расширилось, поскольку, с развитием технологий появились абсолютно новые приборы – инфракрасные.

Сфера применения

Инфракрасные термометры применяют в различных отраслях. Сфера их применения достаточно широка:

  1. Измерения температур опасных для человеческого организма поверхностей и сред, в том числе, горячих.
  2. Измерение температурных показателей недоступных и труднодоступных объектов.
  3. Сканирование для поиска холодных или горячих точек.
  4. Диагностические работы с электро- и теплооборудованием.
  5. Быстрое (мгновенное) определение температуры объектов, которые пребывают в движении.
  6. Профилактика и диагностика ж/д и автотранспорта.
  7. Поддержание противопожарной безопасности.
  8. Контроль и проверка систем кондиционирования, вентиляции и отопления.
  9. Электроаудит и электродиагностика.
  10. Работы по профилактике оборудования в любой отрасли промышленности.

Очевидно, что измерение температуры современными приборами имеет ряд преимуществ перед обычными термометрами. Измерения возможно проводить без остановки производства или технического процесса. Все измерения температуры производятся с безопасного расстояния. При этом присутствует значительное увеличение производительности труда работников благодаря моментальности измерений.

Измерители температуры

Популярные товары

  • цифровой термометр
  • ЖК индикатор
  • съемный выносной датчик
  • интерфейс RS-232
  • внутренняя память
    до 10000 точек

  • измеритель температуры
  • ЖК индикатор
  • несъемный выносной датчик
  • длина кабеля -1,5 м, фиксированная.

Термопреобразователи с головкой в исполнении Exi без наружной оболочки

Датчики для измерения температуры поверхности в исполнении Exi

Датчики для измерения температуры элементов и узлов машин в исполнении Exi TOPE — 361Exi

Термопреобразователи с головкой, со сменным чувствительным элементом в исполнении Exi

Термопреобразователи с головкой, со сменным чувствительным элементом в исполнении Exi

Термопреобразователи с головкой, со сменным чувствительным элементом в исполнении Exi

  • измеритель температуры
  • светодиодная индикация
  • съемный выносной датчик
  • интерфейс RS-232
  • внутренняя память
    до 10000 точек

  • Тепловизионный комплекс идеально подходящий для решения проблем специалистами ЖКХ, тепло и электроэнергетики.
  • Позволяет видеть дефекты технологического оборудования и ограждающих конструкций зданий, состояние оборудования котельных, электрооборудования.
  • Встроенная цифровая камера видимого изображения.

АРТО 201К — стационарный ИК-термометр в прочном металлическом корпусе. Двухблочное исполнение: пульт управления, ИК-датчик, соединительный кабель 3м, выход RS 232, токовый выход, установка коэффициента излучения, установка порога, контакты реле для управления исполнительными устройствами.

  • Высокое качество изображения благодаря NETD

Южная промзона, проезд 4922
(Озерная аллея), строение 2
г. Москва, Зеленоград

ул. Куйбышева, 44, офис 31А, 2 этаж,
г. Екатеринбург, Свердловская обл. , 620026
8 (343) 339-49-31

Заполняя любую форму на сайте, вы соглашаетесь с политикой конфиденциальности.

Согласие на обработку персональных данных

Для регистрации и оформления заказа на сайте www.eksis.ru (далее – Сайт), в соответствии с Федеральным законом от 27 июля 2006 года № 152-ФЗ «О персональных данных» Пользователь дает АО «ЭКСИС» (далее – Оператор), зарегистрированному по адресу 124460, город Москва, город Зеленоград, проезд 4922-й, дом 4, строение 2, пом I, ком. 25г свое согласие на обработку любой информации, размещенной на Сайте (включая, без ограничения: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передачу), обезличивание, блокирование, уничтожение, а также осуществление любых иных действий с персональными данными с учетом действующего законодательства РФ) и подтверждает, что давая такое согласие, Пользователь действует по своей воле и в своем интересе, а также в интересах третьих лиц.

Своим согласием Пользователь подтверждает согласие третьих лиц, информация о которых размещается на Сайте, на передачу и обработку их персональных данных и предоставляет право Оператору на осуществление любых действий в отношении персональных данных третьих лиц, которые необходимы для достижения целей обработки персональных данных, указанных в Политике обработки персональных данных.

Согласие на обработку персональных данных, загруженных на Сайт Пользователем считается полученным Оператором от Пользователя с момента выбора варианта «Зарегистрироваться», расположенного в конце формы регистрации на Сайте.

Настоящее согласие на обработку персональных данных действует до момента его отзыва Пользователем. Согласие на обработку персональных данных может быть отозвано в любое время путем направления Оператору официального запрос в порядке предусмотренным Политикой обработки персональных данных.

Оператор Системы обязуется в течение 30 (тридцати) рабочих дней с момента получения уведомления об отзыве согласия на обработку персональных данных Пользователя прекратить их обработку, уничтожить и уведомить Пользователя об уничтожении персональных данных.

Настоящее согласие распространяется исключительно на персональные данные Пользователя, размещенные на Сайте.

© 2003-2019 АО «ЭКСИС» – гигрометры, термогигрометры, газоанализаторы, анемометры и прочие контрольно-измерительные приборы.

Приборы для измерения температуры

Температуру воды, топлива, масла, пара и газа измеряют термометрами. Принцип их действия основан на изменении свойств тел при изменении их температуры.

В зависимости от физических свойств тел, используемых в термометрах, последние подразделяют на:

— манометрические термометры сопротивления;

Термометрами расширения измеряют температуру среды от 200°С до 500°С, манометрическими от 130°С до 550°С, термометрами сопротивления от 200°С до 500°С, термоэлектрическими – от 200°С до 1600°С.

Обычно приборы, измеряющие температуру в пределах до 500÷600°С, называют термометрами, а приборы, пределы измерения температуры которыми выше 600°С – пирометрами.

Термометры расширения. Принцип их действия основан на различии температурных коэффициентов теплового расширения разных тел. Термометры расширения бывают жидкостные, биметаллические и дилатометрические.

На судах речного флота применяют в основном жидкостные и биметаллические термометры расширения. Принцип работы жидкостных термометров основан на свойстве теплового расширения ртути, этилового спирта и других жидкостей, заключенных в стеклянную трубку. Для измерения температуры в судовых условиях в качестве жидкостных используют в основном ртутные термометры.

Температура кипения жидкости, как известно, повышается с ростом давления, поэтому для увеличения верхнего предела измерения температур пространство над ртутью в стеклянной трубке (капилляре) заполняют азотом под давлением до 2МПа, Верхний конец трубки запаян, а нижний имеет форму расширяющегося резервуара.

Ртутные жидкостные термометры выпускают прямыми и угловыми. В зависимости от предела измерения температуры они имеют номера от первого до одиннадцатого. Наибольший номер соответствует наибольшему пределу измерения. Металлические оправы стеклянных трубок бывают прямыми (рис 18, а) и угловыми (рис. 18, б). Для измерения температуры и сигнализации о достижении ею предельных значений применяют электроконтактные ртутные термометры (рис. 18, в).

В пределах измеряемых температур до 100°С относительная погрешность результатов измерений ртутных термометров не превышает ±2÷4%. Ртутные термометры сравнительно дешевы, просты по устройству, их легко монтировать на объектах измерения. Недостатки таких термометров – небольшая механическая прочность, некоторое неудобство отсчетов по шкале и низкая чувствительность при быстрых изменениях температуры.

Читать еще:  Как нанести хром в домашних условиях

Биметаллические термометры (рис. 19) представляют собой пружину, составленную из двух спаянных между собой металлов, например инвара (сплава железа с никелем) и латуни, с разными температурными коэффициентами теплового расширения.

Пружина 2 может быть плоской (рис. 19, а) или спиральной (рис. 19, б). При нагревании разнородные металлы удлиняются неодинаково, что вызывает изгиб плоской или скручивание спиральной пружины и перемещение стрелки по шкале 1. Биметаллические термометры просты по конструкции и надежны в эксплуатации. Их недостаток заключается в том, что при перегреве измерительный механизм быстро выходит из строя. В судовых условиях биметаллические термометры используют в основном как дистанционные с электрической или механической передачей сигналов.

Манометрические термометры. Принцип их действия основан на зависимости давления термометрического вещества от его температуры. Термометр (рис. 20) состоит из термобаллона 3, манометра 1 и соединяющей их капиллярной трубки 2. Термобаллон заполняют жидкостью (ртутью, ксилолом, метиловым спиртом) или инертным газом (обычно азотом) и помещают в среду, температуру которой измеряют.

При нагревании баллона давление в его внутренней полости повышается и стрелка манометра 1 поворачивается на соответствующий этому давлению угол. Изменение давления жидкости или газа в термобаллоне прямо пропорционально изменению температуры среды, в связи, с чем шкалу манометра градуируют в градусах Цельсия.

В зависимости от типа заполнителя манометрическими термометрами измеряют температуру от 130°С до 550°С. Относительная погрешность результатов измерений таких приборов не превышает ±2%, а точность показаний зависит от температуры среды, в которой находятся капиллярная трубка и манометр. Эти термометры широко применяют на судах в системах контроля параметров работы СЭУ, для регистрации и дистанционной передачи показаний на расстояния до 60м.

Термометры сопротивления. Принцип их действия основан на зависимости электрического сопротивления металла от температуры. Для измерения температуры среды в нее помещают термистор, через который пропускают ток; по изменению сопротивления термистора судят о его температуре, а следовательно, и температуре среды. В качестве термоэлектрического сопротивления прибора (рис. 21) обычно используют тонкий медный или платиновый (для измерения более высоких температур) термистор.

Термистор наматывают на специальный каркас из изоляционного теплостойкого материала (обычно слюда), помещают в защитный чехол 5 и включают в цепь уравновешенного электрического моста 1—2—3—4. Изменение температуры среды приводит к нарушению равновесия моста, и на зажимах 1 и 3 возникает разность потенциалов, измеряемая вольтметром V, градуированным в градусах Цельсия.

Термометрами сопротивления измеряют температуру среды от 200°С до 500°С, по устройству они сложнее манометрических термометров, требуют дополнительного источника питания, однако обладают высокой чувствительностью и практически обеспечивают дистанционную передачу показаний от объекта измерений в любую точку судна

Термоэлектрические пирометры (термопары). В них используется зависимость термоэлектродвижущей силы от изменения температуры, возникающей при нагревании места спая двух разнородных металлов или сплавов. Они состоят из двух изолированных электродов 4 (рис 22), спаянных на конце.

Свободные концы электродов включены в общую электрическую цепь с милливольтметром 3, шкала которого градуирована в единицах температуры.

В зависимости от измеряемых температур в качестве электродов могут использоваться железоконстантановые, хромель-копелевые (до 600°С) и хромель-алюминиевые (до 900°С), платинородиевые и платиновые (до 1600°С) проволочки.

Проволочки термопар (за исключением места спая) изолированы одна от другой и от наконечника 1.

При нагревании спая сопротивление электродов увеличивается, а при охлаждении – уменьшается, что приводит к изменению электродвижущей силы, соответственно которому изменяется и напряжение тока в цепи милливольтметра.

Термопары применяют на судах главным образом для измерения температуры выпускных газов дизелей и котлов.

Пирометр, используемый для измерения температуры выпускных газов дизелей, обычно состоит из нескольких термопар, установленных на выпускных патрубках цилиндров и подключенных через переключатель 2 к общему милливольтметру.

188.64.169.166 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Приборы, измеряющие температуру: виды и принцип действия

Большинство технологических процессов корректно проходят только при определенной температуре. Кроме того, измеряемые температурные показатели помогают определять, насколько корректно используется затрачиваемая энергия.

Иными словами, это — та величина, которую нужно постоянно контролировать. Все виды приборов для измерения температуры делятся на контактные и бесконтактные. Также они классифицируются по материалам, принципам и способам действия.

Виды термометров по принципу действия

Процесс измерения температуры может основываться на разных физических процессах. Исходя из этого, выделяют 5 видов термометров.

Контактные

Такие приборы еще называют термометрами расширения. Они основаны на отслеживании изменения объема тел под действием меняющейся температуры. Обычно измеряемый диапазон температур составляет от -190 до +500 градусов по Цельсию.

К этой категории относятся жидкостные и механические устройства. Жидкостные представляют собой приборы в стеклянном корпусе, заполненные спиртом, ртутью, толуолом или керосином. Они прочные и устойчивые к внешним воздействиям. Температурный диапазон измерений зависит от типа используемой жидкости (наибольший — у ртутных, наименьший — у цифровых).

Механические могут работать с разными типами сред, включая жидкостные, газообразные, твердые или сыпучие. Универсальность позволяет использовать их в разных инженерных системах.

Термометры сопротивления

К этой категории относятся приборы, которые способны измерять электрическое сопротивление веществ, меняющееся в зависимости от температурных показателей. Рабочий диапазон этих устройств — от -200 до +650 градусов.

Такие термометры состоят из чувствительных термодатчиков и точных электронных блоков, контролирующих изменения проводимости, сопротивления и электрического потенциала. Обычно их встраивают в общую систему мониторинга и оповещения, туда, где нужно отслеживать меняющиеся параметры и не допускать их превышения.

В котельных установках наибольшее применение получили термометры сопротивления медные (ТСМ). Термометрами сопротивления можно измерять температуры от -50 до +600°С.

Электронные термопары

При нагревании эти приборы генерируют ток, что и позволяет измерять температуру. Принцип действия основан на замерах термоэлектродвижущей силы. Диапазон измерений в этом случае — от 0 до +1800 градусов.

Манометрические

Такие термометры учитывают зависимость между температурными показателями и давлением газа. В измеряемую среду помещают термобаллон, соединенный с манометром латунной трубкой. При нагреве термобаллона давление внутри него увеличивается, и эта величина измеряется манометром. Таким образом проводят замеры температуры в диапазоне от -160 до +600 градусов.

Бесконтактные пирометры

В основе этих приборов — инфракрасные датчики, считывающие уровень излучения. Они подразделяются на два вида: яркостные, проводящие измерения излучений на определенной длине волны (диапазон — от +100 до +6000 градусов), и радиационные, когда определяется тепловое действие лучеиспускания (от -50 до +2000 градусов). Они могут использоваться в том числе и для определения температуры нагретого металла, а также при наладке и испытаниях котлов.

Виды термометров по используемым материалам

Здесь различают 7 категорий:

  1. Жидкостные. Представляют собой корпус, заполненный жидкостью, которая подвержена температурному расширению. Колба с жидкостью прикладывается к шкале. При нагреве жидкость расширяется, и столбик растет, а при охлаждении — наоборот, сжимается (уменьшается). Погрешность измерений такими приборами составляет менее 0,1 градуса.
  2. Газовые. Принцип действия — тот же, что и у жидкостных, но в качестве заполнителя для колбы выбирается инертный газ. Это позволяет существенно увеличить температурный диапазон измерения (если для жидкостных предел — +600 градусов, то для газовых — +1000 градусов). С их помощью можно измерять температуру в различных раскаленных жидких средах.
  3. Механические. В основе действия — принцип деформации металлической спирали. Часто эти термометры комплектуются стрелочным “дисплеем”. Устанавливаются в спецтехнике, автомобилях, на автоматизированных линиях. Нечувствительны к ударам.
  4. Электрические. Работают, измеряя уровень сопротивления проводника при разных температурных показателях. В качестве проводника могут использоваться разные металлы (например, медь или платина). Соответственно, и диапазон измерений таких устройств будет отличаться. Чаще всего такие модели применяются в лабораторных условиях.
  5. Термоэлектрические. В конструкции предусмотрено два проводника, проводящие замеры по физическому принципу на основе эффекта Зеебека. Эти устройства очень точные, работают с погрешностью до 0,01 градуса и подходят для высокоточных измерений в производственных процессах, когда рабочая температура превышает 1000 градусов.
  6. Волоконно-оптические. Чувствительные датчики из оптоволокна (оно натягивается и сжимается или растягивается при изменении температуры, а прибор фиксирует степень преломления проходящего луча света). Допустимый диапазон измерений — до +400 градусов, а погрешность — не более 0,1 градуса.
  7. Инфракрасные. Непосредственный контакт с измеряемым веществом не требуется: прибор генерирует инфракрасный луч, который направляется на изучаемую поверхность. Это современный вид бесконтактных термометров, которые работают с точностью до нескольких градусов и подходят для высокотемпературных измерений. С их помощью можно измерять даже температуру открытого пламени.

Компания «Измеркон» предлагает как разные виды термометров, так и комбинированные устройства, в том числе манометры-термометры или гигрометры-термометры для автономной работы с энергонезависимой памятью, обеспечивающей постоянную фиксацию результатов измерений.

Ссылка на основную публикацию
Adblock
detector
