Ножницы листовые н3121 технические характеристики

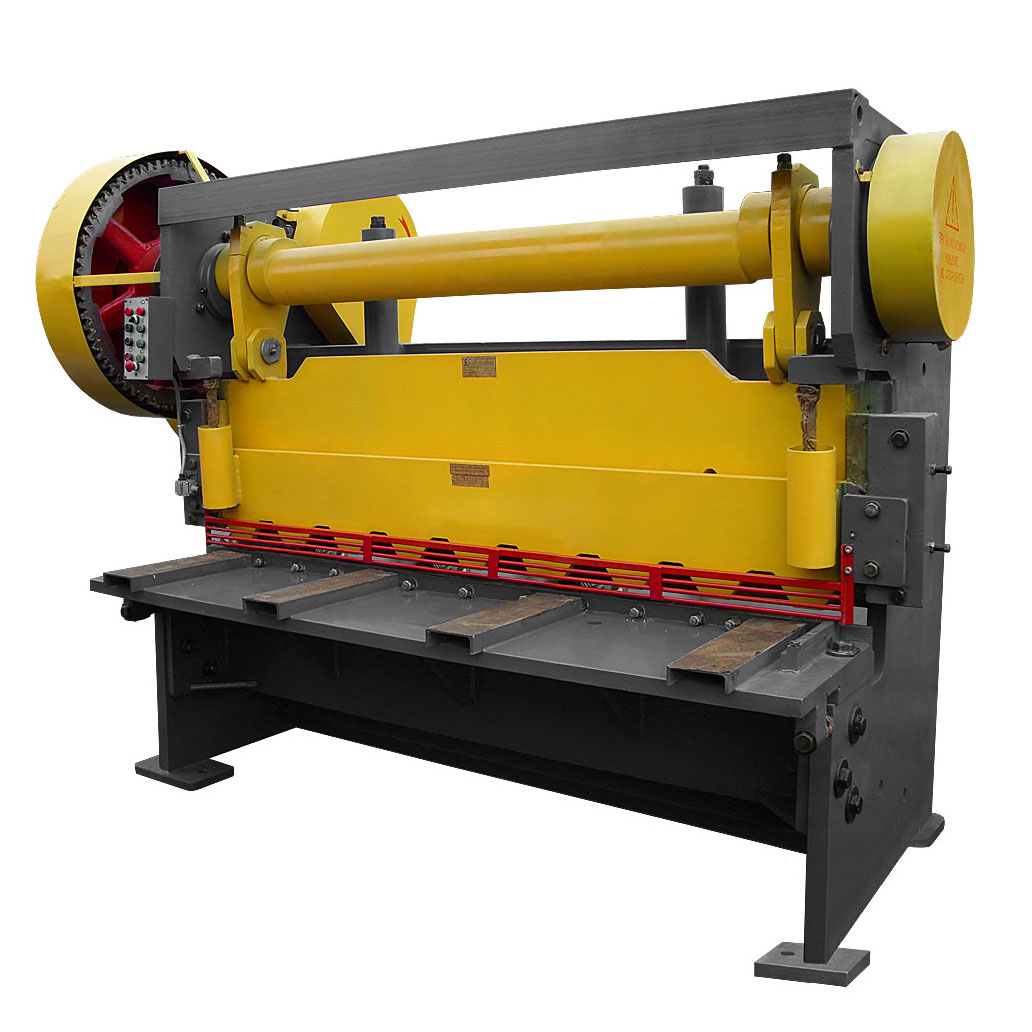

Н3121 Ножницы гильотинные кривошипны для листового металла

Шимановский завод кузнечно-прессового оборудования совместно с Львовским заводом алмазного инструмента наладили выпуск гильотины серии Н, которые стали повсеместно использоваться при необходимости обработки листового материала. Гильотины серии Н – кривошипные ножницы, проводящие резание по различному металлу, предназначенные для продольного и прямолинейного изменения размеров листа. Листовые заготовки могут быть обработаны по предварительно нанесенной разметке или по установленным упорам: заднему и боковому. Характеристики Н3121 определяют возможность использования оборудования в условиях среднего и крупносерийного производства.

Назначение и область применения

Применяются ножницы гильотинные Н3121 для резки в случае, когда толщина поперечного сечения более 6,3 миллиметров. При этом плотность обрабатываемого материала не должна превышать показателя 150 кг/м 2 , так как в противном случае созданного усилия будет недостаточно.

Основная область применения гильотины серии Н – цеха и склады различных предприятий, на которых выполняется работа по резке металла. Модель Н3121 востребована:

  1. на машиностроительных, автостроительных, судостроительных предприятиях, где листовые заготовки используются для создания корпусов и других элементов конструкции;
  2. на заготовительных площадках, куда приходит листовой материал, нарезается и отправляется в производственный цех.

Скачать паспорт гильотинных ножниц Н3121

Высокая производительность и относительная компактность определяет то, что гильотины серии Н используют в крупносерийном производстве с установкой конвейерной подачи заготовок. Быстрая наладка с операторного места позволяет сократить время простоя оборудования из-за поступления заготовок различной толщины или длины.

Конструктивные особенности

Конструктивные особенности Н3121 определяют основные характеристики. При рассмотрении конструкции можно выделить нижеприведенные моменты:

    1. При изготовлении станины используется листовая сталь. Гильотина Н имеет сварное основание.
    2. Рассматриваемые кривошипные гильотинные ножницы имеют две боковые стойки, которые соединены со столом и тремя специальными стяжками.

    Места крепления инструмента

    Чертеж муфты включения

    Электромагнитное управление позволяет обеспечить один рез при установке одиночного хода даже в случае, если педаль или кнопка небыли вовремя отпущены. В данной ситуации срабатывает специальный блокиратор.

    Вышеприведенные моменты определяют основные характеристики рассматриваемого оборудования. При изготовлении модели учитываются нормы, установленные по ГОСТ 6282-64.

    Орган управления

    Управление Н3121 проводится при помощи специального пульта, который имеет следующий функционал:

    1. переключатель, позволяющий перевести режим с одиночного хода на автоматический;
    2. переключатель, позволяющий перевести управление с кнопочного пульта на педали;
    3. кнопка полной остановки;
    4. выключатель цепи питания;
    5. пуск установленного привода;
    6. кнопка управления «одиночный ход».

    Управлять ножницами может один оператор.

    Основные эксплуатационные характеристики

    При приобретении ножниц следует обратить внимание на паспорт, в котором указывается основная информация. Как правило, паспорт содержит следующую информацию:

    1. наибольшая толщина разрезаемого металла 12,5 миллиметров;
    2. наибольшая длина листа 2 000 миллиметров;
    3. минимальное число ходов ножа в автоматическом режиме за одну минуту 40 раз;
    4. ширина листа по заданному упору составляет 500 миллиметров;
    5. максимальное усилие 50 000 кгс;
    6. мощность установленного электродвигателя составляет 18,5 квт;
    7. усилие прижима – максимальное значение 2 900 кг;
    8. тип установленного тормоза – ленточный;
    9. масса оборудования 7 000 килограмм.

    Вышеприведенная информация указана в паспорте. Также в паспорте может быть указана кинематическая схема, которая используется при проведении ремонтных работ.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Н3121

    Ножницы листовые электромеханические Н-3121 Завод ПромСтройМаш

    По Техническому Заданию заказчика ножницы модели Н могут изготавливаться с шириной стола до 3150 мм, толщиной резки до 20 мм, при этом могут измениться габаритные размеры и масса ножниц. Подробное ТКП можно получить после предоставления Технического Задания.

    Технические характеристики Н3121

    Фотопрезентация Н3121

    Ножницы гильотинные электромеханические модели Н3121. Вид сбоку

    Ножницы гильотинные электромеханические модели Н3121. Вид спереди

    Ножницы гильотинные электромеханические модели Н3121. Вид сбоку

    Ножницы гильотинные электромеханические модели Н3121. Вид сзади

    Устройство, схема работы Н3121

    Ножницы модели: Н3121 с электромеханическим приводом для работ не требуют подвода воздуха и могут эксплуатироваться при нижнем значении температуры воздуха -10°С, верхнем более +40°С Ножницы при соблюдении всех требований, отраженных в «Руководстве по эксплуатации», зарекомендовали себя как хорошее оборудование для работы в заготовительных цехах и производственных предприятиях в различных отраслях промышленности. Ножницы предназначены для резки листовой стали и сортового проката с временным сопротивлением σвр = 500МПа. Производственное Станкостроительное Предприятие «ПромСтройМаш» ведет постоянную работу по усовершенствованию конструкции ножниц, вносятся изменения в кинематическую схему ножниц. Ведется работа по созданию заднего упора с цифровой индикацией. Категория исполнения ножниц для умеренного и холодного климата — УХЛ, для сухого и влажного тропического — О, категория размещения — 4.

    Ножницы изготавливаются по ТУ 3828-001-81244053-2010 и соответствуют требованиям нормативных документов ГОСТ 12.2.118-2006; ГОСТ 12.2.017-93

    ножницы кривошипные Н3121 листовые.

    Основными конструктивными частями ножниц кривошипных листовых Н3121 являются:

    1. станина
    2. привод
    3. балка ножевая
    4. прижим
    5. упор задний
    6. валы приводные
    7. муфта включения
    8. уравновешиватель
    9. электромагнитное управление
    10. тормоз
    11. ограждения
    12. решетка защитная
    13. электрооборудование
    14. пульт управления

    Комплект поставки ножниц кривошипных листовых Н3121 включает

    Кол-во на установку

    Установка в сборе

    Принцип работы кривошипных ножниц Н3121

    Ножницы Н3121 приводятся в движение электродвигателем (1). Шкив (2), сидящий на валу электродвигателя, с помощью клиноременной передачи (3), приводит во вращение маховик (4), закрепленный на приводном валу (I). На другом конце вала (I) закреплен инерционный маховик (10) и посажена шестерня (5), находящаяся в зацеплении с зубчатым колесом (6), которое закреплено на промежуточном валу (II). Шестерня (7) посажена на другом конце вала (II) и находится в зацеплении с зубчатым колесом (8), внутри которого смонтирована муфта включения (9) с поворотными шпонками. Включение и выключение муфты производится электромагнитом (11), системой рычагов (12) и пружин, расположенных на крышке муфты. При включении электромагнита муфта передает вращательное движение эксцентриковому валу (III), который через шатуны (13) приводит в возвратно-поступательное перемещение ножевую балку (14).

    При движении ножевой балки вниз прижимная балка (17) прижимает отрезаемый лист к столу в момент реза.

    Для снижения динамических нагрузок предусмотрены уравновешиватели (15) ножевой балки. Подъем прижима ножниц Н3121 происходит при подъеме ножевой балки

    Для остановки ножевой балки (14) в крайнем верхнем положении служит тормоз (19), установленный на правом конце вала (III).

    Мощность электродвигателя, кВт

    Основные сборочные единицы ножниц кривошипных Н3121

    Станина ножниц кривошипных Н3121

    Все механизмы и узлы ножниц Н3121 смонтированы на станине. Станина – это сварная конструкция, состоящая из двух стоек, связанных между собой стяжками и столом. К столу винтами крепятся нижние ножи. Для удаления отрезанных заготовок предусмотрен склиз.

    Привод ножниц Н3121

    Электродвигатель ножниц кривошипных Н3121 шарнирно закреплен на плите станины. Регулировка натяжения клиновых ремней осуществляется изменением угла наклона электродвигателя с помощью натяжного винта.

    Муфта включения ножниц кривошипных Н3121

    Муфта включения ножниц Н3121 при помощи втулки (2) жестко крепится в ступице колеса (12). При отключенном электромагните втулка свободно вращается с колесом, не входя в зацепление с втулкой (7), заклиненной относительно вала (14), шпонкой (13). Втулки (8,9) являются подшипниками скольжения. При включении электромагнита хвостовик (4), расположенный на правом конце шпонки (10), освобождается от упора электромагнита, и пружины (6) приводят в действие рычаги (5). Рычаги поворачивают рабочую и запорную шпонку муфты включения, и они занимают рабочее положение, войдя в пазы втулок (7) и (2), жестко связывают их между собой. От колеса (12) через втулки (1, 2, 3) вращение передается втулке (7), от нее через шпонку (13), вращение передается на вал (14). Вал делает один оборот (рабочий ход), хвостовик упирается в палец, поворачивая рабочую шпонку и одновременно, через рычаги запорную шпонку (11), муфта отключается.

    Ножевая балка ножниц кривошипных Н3121

    Ножевая балка ножниц Н3121 – это конструкция Г-образной формы, усиленная ребрами жесткости, к которой винтами крепятся ножи для резки.

    Прижим и защитная решетка ножниц кривошипных Н3121

    Во время реза ножницами кривошипными Н3121 при движении ножевой балки вниз разрезаемый лист прижимается к столу прижимной балкой. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

    К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим.

    При снятой защитной решетке срабатывает электрическая блокировка, и ножницы Н3121 автоматически отключаются.

    Упор задний ножниц кривошипных Н3121

    Предназначен для резки листа заданного размера и состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную. При резке листа длиной более 500 мм уголок упора снимается.

    Уравновешиватели ножниц кривошипных Н3121

    Служат для компенсации веса ножевой балки и снижения динамических нагрузок при работе ножниц Н3121.

    Ограждения ножниц кривошипных Н3121

    Ограждение работе ножниц Н3121 выполнены из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине ножниц болтами.

    Смазка ножниц ножниц кривошипных Н3121

    Точки смазки ножниц Н3121, применяемые масла, способ и периодичность смазки указаны в таблице.

    Подача смазки должна быть достаточной и выступать с боков смазываемых поверхностей.

    Выступившие из зазоров излишки необходимо удалить ветошью.

    Смазочные отверстия ножниц Н3121 следует промывать бензином не реже одного раза в три месяца, а состояние масленок и маслопроводящих отверстий периодически проверять.

    Порядок установки ножниц Н3121

    Ножницы Н3121 поставляются заказчику в собранном виде. После распаковки подъем ножниц Н3121 следует производить за отверстия в станине, указанные на схеме строповки.

    Монтаж ножниц кривошипных Н3121 требует закладки фундамента, глубина которого напрямую зависит от характера грунта, но не может быть менее 800 мм.

    Горизонтальное положение ножниц Н3121 на фундаменте производится с помощью клиньев и проверяется уровнем. Точность монтажа в поперечном и продольном направлениях должна быть не менее 0,2 мм на длине 1000 мм.

    После монтажа ножниц Н3121 необходимо провести расконсервацию (снять деревянной лопаточкой и ветошью, смоченной бензином Б-70 ГОСТ 51-82, антикоррозийное покрытие и покрыть расконсервированные обработанные поверхности тонким слоем масла «Индустриальное 80» ГОСТ 20799-88).

    Подготовка к работе и порядок работы кривошипных ножниц Н3121

    Подготовка к работе кривошипных ножниц Н3121

    1. Заземлить ножницы Н3121, подключить к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
    2. Выполнить указания по смазке кривошипных ножниц Н3121.
    3. Проверить затяжку всех болтов и их стопорение.
    4. Включить вводный автомат (при этом должна загореться сигнальная лампа «Напряжение подано»; в случае отсутствия сигнала – проверить напряжение в сети)
    5. Включить электродвигатель привода ножниц Н3121 нажатием кнопки «Пуск» и разогнать маховик. (большая шестерня на конце эксцентрикового вала должна вращаться по часовой стрелке, если смотреть на нее со стороны муфты).
    6. Обкатать ножницы Н3121 в течение двух часов, один час – на одиночных ходах и один час – на автоматических, проверив при этом взаимодействие всех узлов и деталей ножниц.

    Порядок работы кривошипных ножниц Н3121

    1. Смазать ножницы Н3121, согласно системе смазки.
    2. Настроить задний упор на требуемую длину реза заготовок.
    3. Установить необходимый зазор между верхними и нижними ножами.
    4. Включить муфту при максимальных оборотах маховика.
    5. Сделать несколько холостых ходов, убедиться, что ножницы работают исправно.

    Величина зазора устанавливается согласно таблице

    Во время работы ножниц кривошипных листовых Н31211.

    1. Не допускать к ножницам Н31211 посторонних лиц.
    2. Не допускать резки листов максимальной толщины с пределом прочности более 500 мпа.
    3. Не допускать резки листов затупленными ножами.
    4. При резке заготовок длиной более 800 мм во избежание утяжки листа применять опоры поддержании отрезаемой заготовки.
    5. При отсутствии электроэнергии выключить вводный автоматический выключатель на электрошкафу.

    По окончании работы ножниц кривошипных листовых Н31211.

    1. Остановить привод ножниц.
    2. Выключить вводный автоматический выключатель.
    3. Произвести уборку ножниц и смазать ее.
    4. Сообщить сменщику обо всех замеченных неполадках.

    КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

    • допускать к работе на ножницах лиц, не имеющих необходимой квалификации и не прошедших инструктаж по технике безопасности;
    • работать на неисправных ножницах;
    • работать на ножницах со снятыми ограждениями и защитной решеткой;
    • производить ремонтные, регулировочные работы, а также чистку и смазку ножниц при включенном электродвигателе.

    гильотинные ножницы н3121 паспорт скачать, паспорт на ножницы Н3121 продам Ножницы гильотинные Н 3121 ножницы гильотинные н3121. гильотинные ножницы н3121 паспорт, гильотина пневматическая н3121 паспорт ППР ножницы листовые Н3121 гильотина н3121 паспорт. станок Н-3121 габарит, ножницы н3121 паспорт н3121 гильотинные ножницы инструкция Ножницы кривошипные Н3121 бу. скачать бесплатно альбом ремонтных чертежей к кривошипным ножницам н3121, завод продает ножницы гильотинные н 3121 б/у н3121 характеристики ножницы н3121 бу. куплю ножницы гильотинные н3121 доска объявлений, ножницы гильотинные н3121 форум Ножницы листовые Н-3121 купить БУ скачать бесплатно паспорт на н3121. паспорт на гильотину н-3121, ножи для ножниц листовых н3121 насос НРГ-М на ножницы кривошипные н3121 н3121 ножницы кривошипные листовые. паспорт на листовые ножницы Н-3121, ножницы н- 3121 паспорт листовые ножницы н-3121 н3121 характеристика. размеры ножей ножницы кривошипные листовые на 3121, каталог ножниц Н3121 Н3121 купить Ножницы кривошипные листовые Н3121 паспорт. ножницы гильотинные н3121 паспорт, НОЖНИЦЫ ЛИСТОВЫЕ Н-3121 паспорт скачать бесплатно ножницы листовые кривошипные паспорт станка н3121 Ножницы листовые Н3121. ножи н3121, паспорт на гильотину н3121 паспорт на ножницы листовые Н 3121 12мм скачать паспорт на ножницы кривошипные н3121 бесплатно. ножницы кривошипные листовые НА 3121, Ножницы листовые Н-3121 н3121 техномаш скачать паспорт для н3121. куплю продам ножницы гильотинные Н3121 12х2000, ножницы гильотинные н3121 купить бу Ножницы гильотинные Н3121 купить Кривошипные листовые ножницы с наклонным ножом мод. Н3121. Ножницы гильотинные Н3121 цена, ножницы гильотинные Н3121бу цена масса ножниц н3121 Ножницы гильотинные листовые Н 3121 скачать паспорт бесплатно. эюцэшЎ? э3121, ножницы н3121 ножницы гильотинные н3121 фото ножницы кривошипные листовые н3121. Н3121паспорт, паспорт на станок н3121 скачать бесплатно ножи к гильотинным ножницам 3121 н3121. ножницы кривошипные h-3121 2005г купить, н3121 паспорт Ножницы кривошипные Н3121. Паспорт н 3121 характеристики фото.

    Механические гильотинные ножницы модель НЛ3421 (12х2200мм)

    Ножницы листовые кривошипные с наклонным ножом для листа 12х2200 мм модели НЛ3421 (ближайший аналог гильотина Н3121) предназначены для резки листового металла, уголка и круга. Резка может производиться как по разметке, так и с применением заднего и бокового упора.

    • Описание
    • Видео
    • Фотогалерея

    Приобрести механические гильотинные ножницы модели НЛ3421 теперь может каждый желающий, просто воспользовавшись удобной формой заказа на нашем сайте, доступной для всех потенциальных клиентов.

    Такое оборудование, как гильотинные ножницы модели НЛ3421 используются для резки листового металла, уголка и круга. Резка может быть выполнена с использованием упора, заднего и бокового, так и по заранее нанесенной разметке.

    Чем отличаются ножницы листовые кривошипные модели НЛ3421 с наклонным ножом?

    Оборудование предназначено для работы с листом 12х2200 мм, что будет особенно актуальным для ремонтных, машиностроительных и других заводов, выполняющих различные промышленные задачи.

    Собственное производство позволяет нам создавать оборудование, оптимально подходящее для выполнения современных задач в промышленности. Пользоваться такой моделью можно будет в одном из режимов – в режиме непрерывных ходов и в одиночном.

    Механические гильотинные ножницы листовые модели НЛ3421 и их особенности:

    • Точность реза составляет от 0,8 до 3 миллиметров.
    • Полностью исключается образование стружек во время обработки за счет принципа холодного реза металла.
    • Максимально эффективная резка, позволяющая практически свести на нет потери материала любыми другими способами.

    Данные ножницы для резки листового металла максимально просты в управлении. Справиться с ними может любой оператор, прошедший инструктаж. Это осуществляется благодаря удобному и практичному кнопочно-педальному управлению, позволяющему сэкономить время.

    Также для большей автоматизации может быть осуществлено изготовление гильотинных ножниц механических модели НЛ3421, укомплектованной рольгангом подающим приводным или же неприводным. Выбрать подходящую модель рольганга, а также уточнить, какова стоимость такого предложения, вы можете по контактным номерам телефонов, обратившись к нашим специалистам.

    Ближайшим аналогом нашим ножницам модели НЛ3421 являются ножницы гильотинные Н3121. Н3121 имеет параметры обработки по ширине 2000 мм. НЛ3421 – 2200 мм, масса 7000 кг. Вместе с нашим станком (в отличии от ножницы Н3121) может поставляться дополнительное оборудование, а именно:

    • выкатная тележка;
    • упор для резки под углом;
    • приводные рольганги и не приводные рольганги; подающие и отводящие;
    • фотобарьер;
    • комплект ножей

    Как купить ножницы гильотинные механические модели НЛ3421?

    На нашем сайте представлен удобный и понятный каталог, ознакомиться с которым вы можете в любое подходящее для вас время. Приложите минимум усилий – и вы получите всю необходимую информацию о том, что именно представляют собой наши модели листовых ножниц, а также о том, какую необходимо выбрать, исходя из потребностей вашего производства.

    Вы можете как самостоятельно сделать звонок, так и заказать обратный звонок на сайте, заполнив простую и понятную форму. Это гарантирует максимальную экономию времени и сил для каждого нашего клиента.

    С нами работают только лучшие специалисты, благодаря которым приобрести оборудование, которое уже удалось оценить России и странам СНГ, будет максимально легко и просто. Мы гарантируем квалифицированную и компетентную помощь в данном вопросе любому потенциальному клиенту нашей компании.

    К вашим услугам доступно высокое качество ножниц, длительная эксплуатация (минимальный срок составляет от 10 лет), а также доступная, обоснованная цена на гильотинные ножницы модели НЛ3421 от производителя без лишних наценок.

    Нашими специалистами может быть осуществлена и доставка, и настройка оборудования, гарантирующая максимально эффективную и корректную работу. Доверять пусконаладочные работы лучше всего опытным профессионалам, которые приложат максимум усилий к тому, чтобы оборудование функционировало правильно на любых режимах.

    Ножницы листовые н3121 технические характеристики

    Ножницы кривошипные листовые с наклонным ножом (рис. 1) предназначены для резки листового материала Q 150 кг/мм2.
    Поперечная резка листа толщиной 12,5 мм и шириной 2000 мм производится за один ход ножа.
    Продольная — при длине реза более 2000 мм. — производится рядом повторных урезов при продвижении «листа вдоль линии реза.
    Резка может производиться как по разметке, так и с помощью заднего упора.
    Ножницы могут быть использованы на складах и цехах различных предприятий, где требуется резка листовой стали.
    При резке стали с пределом прочности больше или меньше 50 кг/мм2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц:». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

    Кинематическая схема

    Станина

    Станина является базовым узлом, на котором крепятся все остальные узлы ножниц. Станина представляет ‘собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.
    На стойки опирается стол, к которому винтами крепятся нижние ножи.
    Для регулировки зазора между ножами стола и ножевой балки стол перемещается болтами, ввернутыми в торцы станины при расслабленных болтах крепления стола. Установка ножа по высоте, при переточках, производится подшлифовкой прокладок, расположенных под ножами.
    На столе имеются удлинители с Т-образными пазами.
    На правом крае стола имеется зафиксированный штифтами удлинитель, в Т-образном пазу которого крепится упор поперечной резки. Для осуществления продольной резки этот упор снимается.

    Привод и валы приводные

    Привод ножниц осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и муфту включения на коленчатый вал (см. рис. 3).
    Электродвигатель крепится к подмоторной плите, шарнирно укрепленной на станине. Регулировка натяжения ремня осуществляется гайками ушкового болта.

    Муфта включения

    На левом конце коленчатого вала в ступице зубчатого колеса установлена шпоночная муфта включения.
    Втулки 1, 2, 3 неподвижно посажены в ступице зубчатого колеса. Остальные детали соединены с коленвалом. Поворотные (рабочая и запорная) шпонки муфты включения включаются пружинами 6 и, поворачиваясь, захватываются полукруглыми пазами втулки 2.

    Втулки 8 и 9, имеющие полукруглые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочей шпонки снабжен легкоотъемным хвостовиком 4, который при работе ножниц отключает шпонки, соединенные между собой рычагами 5. При включении шпонок угол поворота их ограничивается пазом ведущей втулки 8.

    Балка ножевая

    Ножевая балка представляет собой сварную конструкцию Г -образной формы, усиленную ребрами. К ножевой балке крепится задний упор.
    Усилие от коленвала на нож передается двумя шатунами, б верхнем положении балка удерживается пружинами-уравновешивателями, шарнирно-соединенными с балкой, а при ремонте фиксируется в верхнем положении двумя штырями диаметром 25, вставленными в отв. направляющих ножевой балки.

    Прижим и решетка защитная

    Во время работы ножниц разрезаемый лист прижимается к. столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает лист, причем вначале осуществляется прижим листа, а затем начинается рез. Это достигается за счет установки балки на высоту 24 мм, а ножевой — 26 мм от поверхности стола.
    Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.
    Регулировка усилия прижима осуществляется гайками, сжимающими пружину прижимной балки.

    К направляющим прижимной балки прикреплена защитная решетка, предохраняющая руки рабочего от попадания . под прижим. При работе ножниц решетка опущена при этом: винт М8Х40 слева нажимает на шток микропереключателя, а винт справа ограничивает поворот решетки к прижиму.
    В случае необходимости решетка может быть поднята «вверх, при этом включение ножниц невозможно — разомкнуты контакты переключения. В опущенном и поднятом положении рещетка удерживается пружиной 2X16.

    Упор задний

    Задний упор устанавливается с тыльной стороны ножевой балки и служит упором для листа при поперечной резки. Задний упор состоит из двух цилиндрических резок, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. Перемещая рейки, устанавливают упорную линию на необходимое расстояние от кромки ножа, чем достигается мерная резка листа с помощью заднего упора.

    Уравновешиватель

    Уравновешиватель служит для удержания ножевой балки в верхнем положении после каждого одиночного хода — при ремонте ножниц или смене ножей. Состоит из двух наборов пружин, установленных в стаканах, приваренных к верхнему швеллеру станины. Штоки шарнирно соединены осями с ножевой балкой. При опускании балки, во время реза, штоки сжимают пружины. При обратном ходе пружины, разжимаясь, способствуют поднятию, ножевой балки. Оба набора пружин рассчитаны на усилие 1,0 тонны при верхнем положении балки.

    Тормоз

    На правом конце коленчатого вала насажен тормоз периодического действия. Периодичность торможения достигается за счет эксцентрического расположения шкива по отношению к оси коленвала.
    Торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под
    действием сил инерции.

    Электрическая схема

    Электросхема предусматривает возможность работы ножниц в режимах! «Одиночный ход»; «Автоматические ходы».
    Выбор режима работы осуществляется путем переналадки ножниц (регулировкой тяги электромагнита) и установкой переключателей режимов работы ПР и ПУ в нужное положение, расположенных в закрываемом на замок пульте управления. При переустановке переключателей ПР и ПУ электродвигатель необходимо отключать кнопкой 2КУ.

    РЕЖИМ «одиночный ход»

    В этом режиме возможна работа кнопкой и педалью. Переключатель ПР ставится’ в положение «Одиночный ход». Механически регулируется тяга электромагнита.

    Переключатель 11У устанавливается в положение «Кнопка». При нажатии на кнопку «Пуск привода» (2КУ) по цепи 1_9—7 15 19—23—3—2 включается магнитный пускатель 1К, который включает электродвигатель главного привода (1Д).

    Через нормально закрытые контакты кнопки 4КУ и магнитного пускателя 2К. по цепи 19—17—115—21—2 получает питание реле 1РП, становится на самопитание и своим нормально открытым^контактам (цепь 25—31) подготавливает к включению магнитный пускатель 2К, включающий электромагнит. При нажатии на кнопку 4КУ происходит включение пускателя 2К, а следовательно электромагнита Э. Пускатель 2К, включаясь, разрывает своим нормально закрытым контактом цепь 21—115, 1 ПР -выключается и отключает своим н. о. контактом цепь 25—31. Зтим осуществляется отключение электромагнита Э., т. е. электрическая блокировка от сдваивания ходов.

    6) Управление педалью.

    Переключатель режимов ПУ устанавливается в положение «Управление педалью». При нажатии на кноцку «Пуск привода» (2КУ) включает электродвигатель главного привода 1Д.
    При нажатии на педаль происходит включение магнитного пускателя 2К и электромагнита Э.
    Электрическая блокировка от сдваивания ходов осуществляется также как и при управлении кнопками.

    РЕЖИМ «АВТОМАТИЧЕСКИЕ ХОДА»

    Механически регулируется тяга электромагнита для автоматических ходов. Переключатель режимов работы ПР устанавливается в положение «Автоматические хода», а переключатель ПУ в положение «Кнопки».
    При нажатии на 4КУ магнитный пускатель 2К срабатывает и отключает электромагнит Пускатель 2К своим н. о. контактами 25—105 становится на самопитание, происходят автоматические хода до тех пор, пока не будет нажата кнопка ЗКУ.

    НА3121 и Н3121 – востребованные промышленными предприятиями гильотины

    Механические гильотинные ножницы НА3121 и гильотина Н3121 были созданы сотрудниками конструкторского бюро Шимановского комбината, специализирующегося на изготовлении кузнечно-прессовых агрегатов.

    1 Основная информация о гильотинных ножницах

    Под таким оборудованием понимают режущий инструмент с ножом наклонного типа для поперечной и продольной прямолинейной резки металлических листов. Гильотинные ножницы дают возможность осуществлять обработку листов не только по разметке, но и по боковому либо заднему упору без разметки.

    Описываемые устройства принято подразделять в зависимости от вида используемого на них привода на:

    • гидравлические;
    • кривошипные (иначе называемые механическими).

    Большей мощностью обладает гидравлическое оборудование, которое без труда справляется со стальными листами толщиной 6 сантиметров. Длина реза подобных ножниц может превышать показатель в 8 метров. Механические приспособления по ряду характеристик идентичны гидравлическим. При этом первые имеют другую систему привода, предполагающую, что кривошипное устройство обеспечивает движение лезвия и в верхнем и в нижнем направлении.

    Мощность установок с кривошипным механизм ниже, нежели у их гидравлических собратьев, поэтому они рекомендованы для разрезания заготовок толщиной от 3 до 8 мм. Зато скорость обработки металла у механических ножниц выше (до 56 резов за одну минуту против 3–18 у «гидравлики»).

    Кроме того, гильотины имеют разную схему привода ножа (верхнего). Бывают консольные ножницы с поворотной балкой и станки с прямым ходом ножа. Первые характеризуются тем, что верхний нож у них перемещается за счет оборота балки вокруг расположенных в задней части и на боковых стенках агрегата центров. Так как устройство привода этой самой балки находится в подобных установках внутри станка, они отличаются компактными размерами.

    У прямоходных же гильотин лезвие соединяется с рамой. Она способна передвигаться по прямым направляющим вниз за счет работы двух гидроцилиндров либо кривошипного механизма. Такая конструкция дает возможность производить изменение угла резки листов разной толщины. Поворотные станки этого делать не позволяют. У них угол всегда остается таким, каким его задал завод-изготовитель установки.

    2 Ножницы гильотинные Н3121 – паспорт и характеристики

    Паспорт станка содержит следующие его технические данные:

    • максимальная длина заготовок для резки – 200 см;
    • масса – 7000 кг;
    • ширина (по заднему упору) отрезаемой заготовки – 50 см;
    • тормоз – ленточного типа;
    • количество кромок для резки – 4 штуки;
    • мощность двигателя – 18,5 кВт;
    • наибольшее усилие реза – 50000 кгс;
    • количество ходов режущего инструмента – от 40 и более в минуту;
    • усилие прижима – 2900 кг;
    • дистанция между стойками – 228,5 см;
    • наклон ножа (угол) – 2°10′.

    Ножи твердостью от 54 до 58 НRC для описываемой гильотины производят по Государственному стандарту 5950–73 из горячекатаных листов стали 6ХВ2С, 5ХВ2С, 6ХС. Их вес равняется 4,08 килограммам.

    Ножницы состоят из таких основных конструктивных элементов:

    • привод;
    • станина;
    • система смазки и электрического оборудования;
    • прижимная и ножевая балка;
    • муфта выключения;
    • защитная решетка и ограждения;
    • задний упор;
    • стол;
    • приводные валы.

    Станина выполняется в сварной форме из листового металла. Три стяжки и рабочий стол соединяют в одно целое боковые стойки станка. Нижнее режущее приспособление (нож) крепится к столу. Оно позволяет задавать конкретную величину зазора и регулировать его значение.

    Привод гильотины обеспечивается через редуктор цилиндрического вида с двумя ступенями и клиноременную передачу двигателем. Ножевая балка устройства через шатуны принимает движение (возвратно-поступательное) от коленвала. Для ее уравновешивания имеется специальный механизм пружинного принципа действия (его так и называют – уравновешивателем).

    Муфта агрегата выполнена в жесткой форме, располагает электромагнитом и двумя шпонами (поворотными). Ее конструкция существенно уменьшает расходы на эксплуатацию гильотинных ножниц, так как они функционируют без подачи воздуха.

    К рабочему столу лист, который разрезают, прижимается штоками. Принцип соединения шатунов с ножевой балкой позволяет повышать на 2 сантиметра высоту ножей. Такая функция очень важна, так как дает возможность осуществлять резку листа в продольном направлении.

    3 Гильотина НА3121 – характеристики и описание ножниц

    Производится установка с параметрами, которые отвечают требованиям Технических условий 1983 года 2–041–1068. Используется данный станок, выполненный с верхним вариантом привода, чаще всего на заготовительных участках предприятий, занимающихся машиностроением.

    Ножевая балка получает вращение от двигателя мощностью 17 кВт. Передается оно на эксцентриковый вал через тормозную муфту, передачу (клиноременную), редуктор (имеет цилиндрическую форму). После этого вращение поступает на кривошипно-шатунное устройство и только затем на балку.

    Стол агрегата с нижними ножами, присоединяемыми к нему посредством винтов, опирается на стойки. Последние между собой скреплены гнутыми швеллерами, образуя станину. Зазор между нижними и верхними ножами регулируется передвижением стола по горизонтали.

    Ножевая балка с ножами (верхними) представляет собой усиленную ребрами жесткости Г-образную сварную конструкцию. Боковые и передний упоры присоединены к столу. Задний упор монтируется на задней части ножевой балки, устанавливают его винтовым механизмом.

    Пневматическая тормозная муфта фрикционного вида является жесткоблокированной, находится она на приводном валу (на левом его окончании). Уменьшение динамических нагрузок и компенсацию веса балки (ножевой) обеспечивают уравновешиватели (пневматические).

    На подмоторной плите станка расположен электрический двигатель, который соединяется со станиной шарнирно. Тормоз насажен на коленвал (на правый его конец). Он обеспечивает периодичность приостановки станка за счет того, что шкив установлен к оси коленчатого вала эксцентрически. Торможение возможно в тот момент, когда балка (ножевая) достигает верхнего своего положения (силы инерции нивелируют явление ее забегания).

    Паспорт на ножницы НА3121 дает описание и других составляющих частей и механизмов гильотины:

    • электромагнитное управление: магнит начинает функционировать по команде оператора станка (нажатие на педаль либо кнопку на пульте управления), возможна и автоматическая его работа.
    • муфта включения: расположена в ступице колеса (зубчатого) на коленвале, состоит из запорных и рабочих шпонок, двух неподвижных втулок и пружин;
    • задний упор: необходим для выполнения резки листов в поперечном направлении, в его конструкции предусмотрены цилиндрические по форме рейки, передвижение коих позволяет устанавливать линию упора на требуемую дистанцию от кромки режущего инструмента;
    • ограждение: необходимо для защиты вращающих частей гильотины, представляет собой четыре кожуха из стали толщиной 1,6 мм, они закрывают тормозной механизм агрегата, маховик передачи, шкив двигателя и приводные валы.

    Ножницы гильотинные Н3121 — размер листа 12х2000 мм, механическая муфта

    Гильотина Н3121 считается востребованным промышленным оборудованием, которое устанавливается, как на крупных производственных участках, так и в мелких заготовительных цехах с целью осуществления прямолинейной поперечной и продольной резки листового металла. В зависимости от того, какой привод используется, гильотина Н3121 может быть двух видов: гидравлическая и с кривошипным механизмом (или механическая).

    Основные особенности строения

    • Станок оснащен режущим инструментом наклонного типа.
    • По многих параметрам гидравлическая гильотина довольно схожа с механическими механизмами.
    • Для проведения качественной резки, используются ножи твердостью 54-58 HRC.
    • Основа гильотины — это сварная станина, что выполнена из листового металла. остоит станина из двух стоек, которые соединены между собой стяжками и рабочим столом, на который крепятся неподвижные ножи.
    • В станине гильотины имеется специальный склиз, через который удаляются отрезанные заготовки.
    • Чтобы произвести регулировку зазора между нижними и верхними ножами, оператор должен передвигать стол в горизонтальном направлении.
    • Ножевая балка гильотины представляет собой Г-образную сварную конструкцию, которая усилена ребрами жесткости.
    • Для повышенной точности реза, заготовка фиксируется на рабочем столе с помощью упоров. Задний упор расположен на задней части ножевой балки, а боковой и передний упоры крепятся на столе.
    • В конструкцию гильотины Н3121 смонтировано специальное приспособление — уравновешиватель, что способен минимизировать динамические нагрузки и компенсировать массу ножевой балки.
    • Для защиты оператора от вращающихся частей станка имеются специальные металлические ограждения, которые представляют собой стальные кожухи толщиной 1,6 м. Такими ограждениями закрыты — маховик передачи, шкив двигателя, тормозная система и приводные валы.
    • Также в конструкция станка оснащена специальным ограждение зоны реза. Такая решетка в опущенном и поднятом положении удерживается специальными пружинами.
    • Способы смазки трущихся элементов гильотины Н3121 — ручной тип (с помощью шприца или масленки) и централизованная система, в которой масло подается специальным насосом.

    Управлять станком оператор может кнопочной станцией (пульт) и педалью при одиночном ходе. На современном рынке станкостроения представлена модифицированная версия Н3121 — гильотина НА3121, в которой увеличена открытая высота между верхними и нижними ножами на 20 см. Однако модифицированная версия может обрабатывать листовые заготовки малой ширины — до 500 мм.

    Преимущества

    Гильотинные ножницы Н3121 способны производить резку металла, как по боковому и по заднему упору, так и по разметке. Резак способен выполнять рубку металлических листов толщиной до 6 см, а длина реза может превышать 8 метров.

    Обратите внимание! Так как мощность кривошипной гильотины меньше в сравнении с гидравлическими станками, рекомендуется производить резку механическим резаком листового металла толщиной 3-8 мм. Однако скорость обработки заготовок у кривошипной гильотины намного выше, то есть до 56 резов в одну минуту, а у гидравлики — 3-18 резов в минуту.

    За счет наличия жестко смонтированной муфты, в конструкции которой имеется электромагнит и поворотные шпоны, значительно снижаются эксплуатационные расходы, так как гильотина способна работать без подвода воздуха.

    Поставляются гильотинные ножницы Н3121 в собранном состоянии. Устанавливается станок на фундамент за счет клиньев. Данная модель станка полностью соответствует стандартам ГОСТ-6282.

    Уточнить условия поставки и цену оборудования Вы можете у наших специалистов, связавшись с нами по телефону +7 (499) 130-59-91 (доб. 234; 236; 237), или оставить заявку в режиме онлайн. По отдельной договоренности с заказчиком мы продаем кузнечно-прессовое оборудование с дополнительными услугами: доставкой и пусконаладочными работами под ключ. Цена продажи при этом включает стоимость гильотины Н3121, доставку, монтаж и пусконаладочные работы.

    Гарантия на кузнечно-прессовое оборудование соответствует заводской и составляет 1 год или 12 месяцев.

    Свяжитесь с нашими специалистами и получите полную информацию по интересующему вас вопросу.

    Читать еще:  Как очистить медь от окиси в домашних
Ссылка на основную публикацию
Adblock
detector
