Какие бывают цоколи у лампочек

Особенности цоколей для лампочек

Любое оборудование, которое имеет световую индикацию или используется в качестве осветительного прибора, снабжено проводами и патронами. Технические характеристики, назначение и физические параметры у них отличаются между собой, поэтому цоколи ламп также разнообразны. Что это такое, как устроены и где применяются?

Что это такое

Под цоколем подразумевается в некотором смысле переходник между патроном и осветительным прибором. Он обеспечивает надежную фиксацию колбы с содержимым в конкретном разъеме, который подключен к источнику питания.

Внешне корпус может выглядеть как герметичный короб, в котором полностью скрыты контакты. Примером является изобретение Эдисона. Большинство вариаций представлена блоком, из которого выделяются металлические штырьки, пластинки, проволочки, отвечающие за провод энергии от патрона к диодам или нитям накаливания.

Характеристики

Размеры цоколей не всегда имеют прямую пропорциональность с необходимой мощностью светового потока на выходе. Например, Е40 имеет диаметр витков 40 мм, а R7, всего 7 мм. А выдаваемая мощность первых достигает результата в 1000 Вт, вторые могут светить на все 1500 Вт.

Маркировка цоколей всех электролампочек представлена заглавными, строчными буквами и цифрами. Под числом подразумеваются геометрические характеристики. Латинский алфавит означает следующее:

Если цифра стоит сразу за заглавной буквой, то она указывает на наружный диаметр цоколя (Е27) или расстояние между центральными точками выступающих контактных элементов (G4). Дополнительно могут быть указаны A (автомобильная лампа), U (энергосберегающая) или V (коническая форма нижней части цоколя).

Разновидности цоколей и их маркировка

Какой бы ни был выбор цоколей, среди многообразия и сегодня лидирующая позиция у обычной лампочки с вольфрамовой нитью накаливания. Она имеет винтовой цоколь диаметром в 27 мм. Маркируется как Е27. Не вытесняют, но набирают популярность штырьковые, бесцокольные и линейные аналоги с утопленными контактами. Существуют и другие специализированные и универсальные варианты.

Резьбовой (Е)

Изобретение, которое имеет несколько авторов, но известно как цоколь Эдисона представлено винтовым корпусом из алюминия и рабочими элементами внутри него. К последним относятся изолятор, контакты, провода.

Внутри группы за основу для классификации цоколей берется только диаметр. Так, популярны в России 14, 27 и 40 мм. Работают они от сети 230 или 380 В.

Менее заметны в быту лампочки с диаметром цоколя равным 5, 10 или 12 мм. Они работают от 24 В (е5) или 230 В. В ряде европейских стран напряжение достигает всего 110 В, поэтому наши стандарты к ним не подойдут. Там популярны цоколи е17 и е26.

Область применения ограничений практически не имеет. Это могут елочные украшения, бытовая техника, декоративные приборы. Чаще всего лампы с резьбовым цоколем применяется для освещения каких-либо площадей. Например, бра, люстра, уличный или карманный фонарь.

Штыковой (G)

Самым распространенным подвидом этой группы является цоколь G4. Контактные элементы представлены двумя штырями, которые в патрон просто вставляются.

К особенностям G4 можно отнести следующее:

  • световой поток рассеивается;
  • ультрафиолетовое и инфракрасное излучение отсутствуют;
  • специальное покрытие на колбе возвращает ИК лучи на нить накаливания;
  • галогенные лампы руками трогать голыми руками нельзя, так как жировые пятна из-за сильного нагревания приводят к разрушению тонкого стекла.

Патроны под цоколь G4 применяются в мебельной промышленности для устройства подсветки, в декоративном освещении витрин, картин и зеркал. Также популярны настольные лампы, многорожковые люстры, карманные фонарики. За пределами России чаще используются GU4 и GY4. Они отличаются расстоянием между штырьками в большую или меньшую сторону.

С маркировкой G существуют следующие виды цоколей:

  1. G9 и G13. Расстояние между штырьками относительно G4 увеличена, как и их толщина. G13 применяется для трубчатых ламп.
  2. GU10. Отличительным моментом является необходимость в небольшом повороте лампы в патроне. Напряжение в сети может быть равным 12 и 230 В.

  1. GX53. Это продукт, аналогичный GU10. Те же штырьки, только между ними имеется небольшой выступ корпуса.

Чуть менее популярны, чем G4, цоколи GU5.3 и GХ5.3. Область применения распространяется на встраиваемое освещение. Особенность состоит в том, что обе лампы такого типа подходят для GХ5.3.

Относительно контактных штырей существуют закругленные проволочки и хвостики с утолщениями. Первые также просто вставляются в патрон, а расстояние между гнездами превышает показатель в 9,5 мм. Вторые выпускают в Китае по большей части: GU10, GX10. Такие лампы для контакта с патронами нужно немного повернуть.

Настольные 2G11

Внешне подобные лампы схожи с G23. В обоих случаях колбы имеет удлиненную форму. Только у двухштырькового цоколя предусмотрен небольшой выступ для более надежной фиксации лампы в патроне.

Отличительным моментом 2G11 является наличие двух пар штырьков. Такие типы люминесцентных ламп в конструкции цоколя имеют также стартер и конденсатор. А колба представлена полой трубкой П-образной формы. Из-за длительного срока службы и простой установке изделия применяются в промышленных приборах и настольных для частого пользования.

С глубоким контактом R

Так называемые линейные лампы применяются для освещения с помощью прожекторов (маяк, стадион, строительный объект).

Также их используют в автомобильных фарах. Конструкция изделия представлена стеклянной трубкой, на концах которой расположены контакты. Подключение к сети посредством патронов происходит за счет встроенных пружинных механизмов.

Приборы изготавливают в 4 вариантах:

  • галогеновые;
  • металлогалогеновые;
  • светодиодные;
  • газоразрядные.

Популярными в своей подгруппе считаются лампы R7s. Менее известны Rх7s. Между ними различие заключено в способе крепления. Диаметр штырьков при это остается неизменно равным 7 мм.

Софитные штифтовые (S)

Патроны под такой цоколь чаще встречается в сценическом оборудовании (S19s), в приборах освещения автомобильного салона, ванных комнат.

Нередко лампы S6, S7 или S8,5 используют в декоративных целях. Например, подсветка номера дома, приборной панели, зеркала.

Подобно линейным лампам этот подвид также снабжен двумя контактами. Но есть варианты с одиночным цоколем. В любом случае его диаметр не превышает показатель в 19 мм.

Фокусирующий (P)

Отличительным моментом этой лампы является присутствие линзы. Благодаря этому элементу световой поток фокусируется на конкретной точке. Эта способность активно применяется при сборке кинопроекторов, фонариков, навигационной аппаратуры, а также в автомобилестроении.

Фланцевый цоколь отмечается еще одним преимуществом. По отношению к патрону лампу можно установить в нужном положении. Контактные штыри имеют форму пластинок с перфорацией или прутков в овальном корпусе.

Телефонный (Т)

Маломощные лампы используются в качестве индикаторов. Нередко приборы в качестве источника питания имеют батарейки. Это пульты дистанционного управления, подсветка в розетках и выключателях, бортовая панель.

Типа W

Лампы с маркировкой W цоколя, как такового, не имеют. Посадочным местом является колба. Один из концов имеет плоскую форму. Это место обжима контактных проводов. Яркими примерами относительно применения являются новогодние гирлянды и поворотники у автомобилей.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Конструкция

За исключением W все цоколи ламп имеют корпус. Он может быть изготовлен из алюминия, стекла или какого-либо пластика. Если это металл, то дополнительно на цилиндр наносится слой изоляционного материала.

В нижней части цоколя либо расположен 1 контакт, либо целая группа из нескольких усиков, штырьков или пластинок. Между ними имеется изолятор. С внутренней стороны они подключены к нитям накаливания или диодам через тонкие медные проводки.

Во всех лампах под стеклом создается вакуум. То есть воздух откачивается. Для этого предусмотрен штенгель. Через стеклянную трубочку также запускаются в колбу галогеновые пары.

У различных ламп есть свои нюансы относительно дополнительных элементов. Например, в R7 имеется пружинный механизм, а в автомобильной фаре стоит лампочка, цоколь которой снабжен установочным кольцом.

Как определить какой цоколь у лампы

Многие осветительные приборы ни с чем спутать невозможно. К таким изделиям можно отнести большинство автомобильных ламп, настольных с двумя парами, линейных для прожекторов. Если какой-то параметр забыт, то на цоколе, патроне или оборудовании всегда есть подсказки. Например, напряжение сети, допустимая мощность, тип цоколя (полная маркировка).

Если от времени или из-за активного пользования прибором необходимая информация отсутствует, то вариантов несколько. Можно сделать фото и обратиться за консультацией к специалисту относительно машин или электрики. Другие способы предусматривают демонтаж патрона или принос малогабаритной техники непосредственно на торговую площадку.

Главная задача состоит в том, чтобы были соблюдены ограничения, которые устанавливает производитель того или иного оборудования. Так, напряжение может иметь 3 значения. Мощность соблюдать необходимо, чтобы не пострадали от нагревания плавкие и легковоспламеняющиеся элементы конструкции светильника. Из-за нарушений могут перегореть лампы, патроны, провода. А последствия последнего бывают пожароопасными.

Какие бывают цоколи у лампочек

Покупая лампочку, всегда необходимо обращать внимание какой у нее тип цоколя.
Чтобы закрепить лампочку в патроне необходимо чтоб цоколь лампы и патрона были одного типа.

Цоколь изготовлен из метала, иногда из керамики или же с частями керамики.
В большинстве своем все цоколи резьбовые, но бывают еще винтовые, штифтовые, штырьковые, и т. д.

Первая буква в маркировке цоколя определяет его тип:

Читать еще:  Какая из этих сталей легированная

E — резьбовой цоколь (лампа Эдисона)
G — штырьковой цоколь
R — цоколь с утопленными контактами
B — штифтовой цоколь (он же байонет)
S — софитный цоколь
P — фокусирующий цоколь
T — телефонный цоколь
K — кабельный цоколь
W — безцокольные лампы

После первой буквы могут быть еще пометки о типе использованной лампы:

U – энергосберегающая лампочка
V – цоколь с коническим концом
A – автомобильная лампа
и др.

После букв, как правило идет цифра с помощью которой определяют диаметр цоколя или расстояние между штырьками (контактами) в зависимости от типа цоколя.

Иногда после цифр можно встретить еще одну букву — с помощью нее определяют количество контактов.

s – 1
d — 2
t — 3
q — 4
p — 5

Винтовой цоколь Е

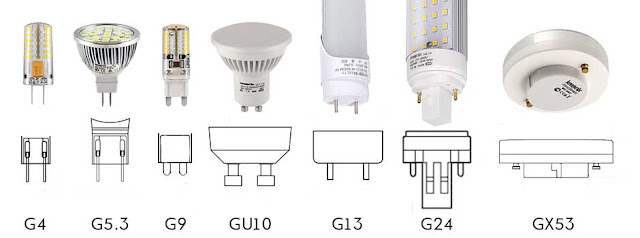

Штырьковой цоколь G

В цоколе этого типа используется не винтовая резьба, а штыревая система соединения лампы с патроном. Такой тип применяется в маленьких галогеновых лампочках, в встроенных и точечных светильниках.

G4 — этот тип цоколя создан специально для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления интерьеров благодаря своему яркому точечному излучению. В основном такие лампы росчитаны на напряжение 12 вольт.

GU5.3 — применяют в маленьких галогеновых лампах, а с недавнего времени и для светодиодных ламп в декоративном освещение. Благодаря своим компактным размерам применяют такой тип в небольших потолочных светильниках для освещения внутренних помещений, для акцентированного освещения витрин магазинов, стендов и выставок.

G9 — данный тип используют в основном в сети 220Вт для декоративных светильников и люстр. Работают без трансформаторов.

GU10 — используют для монтажа в декоративные точечные светильники и некоторые виды настенных светильников. Установка лампы осуществляется путем поворотного соединения с патроном светильника.

G13 — применяют для установки стандартных люминесцентных ламп Т8, диаметром колбы 26мм. Такие лампы используют для внутренних помещений. Люминесцентные газоразрядные лампы отличаются высокой экономичностью, долговечностью и большой площадью осветительной поверхности по сравнению с подобными лампами накаливания.

G23 — применяют в компактных люминесцентных лампах, форма колбы которых напоминает «U». Внутри цоколя находится стартер, для запуска лампы необходим только электромагнитный дроссель который как правило находится уже в корпусе светильника. Такие лампы выпускаются мощностью 5 — 14 Вт. В основном используются в настольных лампах.

Цоколь с утопленным контактом R

Такой тип цоколей используют в некоторых разновидностях кварцевых галогенных лампах, а также в осветительных приборах высокой интенсивности.
С помощью цифр в маркировке определяют полную длину лампы.

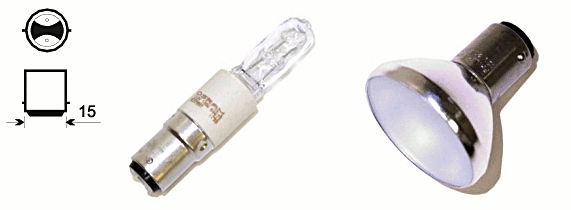

Штифтовой цоколь B

Этот тип цоколей возник в процессе эволюции цоколя Эдисона. Его разработали для того, чтобы ускорить процесс замены лампочек и сделать их более компактными.
Характерной его особенностью есть несимметричные боковые контакты с помощью которых закрепляют лампу в держателе (патроне) в строго заданном положению, например для фокусировки светового потока, к примеру в автомобильных двух спиральных лампах «ближнего-дальнего» света.

Софитный цоколь S

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или для освещения автомобиля и номерных знаков.
Контакты в нем расположены с обеих сторон.
Цифрами обозначают диаметр корпуса (S6, S7, S8,5)

Фокусирующий цоколь P

Такой тип цоколя применяют в навигационных огнях, кинопроекторах, прожекторах и фонарях.
С помощью сборной линзы, которая помещена внутри цоколя, фокусируется световой поток в заданную сторону. Цифры в маркировке типа цоколя определяют диаметр фокусирующего фланца или части корпуса цоколя.

Телефонный цоколь Т

Такой тип цоколей применяют в основном для подсветки в пультах управления и щитках автоматики

Кабельный цоколь K

Нестандартных цоколей, используемых в некоторых проекционных лампах

Без цокольный тип W

Здесь контакт с патроном происходит прямо через токовые вводы, которые находятся на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

Кроме основных типов цоколя, существует и характерные обозначения популярных сейчас типов ламп:

MR16 — галогеновая или светодиодная лампа с отражателем.
Обычно, цоколь используется штырьковый (типа G).
Используют обычно в подвесных потолках и мебельных конструкциях

R50 — рефлекторная лампа направленного света.
Цифра определяет диаметр лампы. Цоколь типа E (резьбовой).

2D — компактная люминесцентная газоразрядная лампа.
Колба лампы выполнена в форме двух дуг. Как правило цоколь G10q или GR8.

Среди люминесцентных газоразрядных ламп выполнених в форме продолговатой стеклянной трубки различают по диаметру и типу цоколя, существуют такие обозначения:

T5 (диаметр 1.59 см)
T8 (диаметр 2.54 см)
T10 (диаметр 3.17 см)
T12 (диаметр 3.80 см)

Цоколи ламп — типы, размеры, маркировка

Введение.

Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока.

Наука и техника не стоит на месте, если раньше, при необходимости заменить лампочку, для ее покупки в магазине достаточно было знать только мощность необходимой лампы, то теперь, в связи огромным количеством различных видов ламп освещения у вас обязательно спросят, с каким цоколем вам нужна лампа и этот вопрос многих может поставить в тупик.

В данной статье мы рассмотрим все основные типы цоколей ламп освещения.

Маркировка цоколей

Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом (для примера возьмем цоколь R7s):

Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя.

ПРИМЕЧАНИЕ: Иногда в маркировке после первой заглавной буквы может идти вторая заглавная буква обозначающая тип лампы:

  • A – автомобильная лампа;
  • U – энергосберегающая лампа;
  • V – цоколь с коническим концом и т.д.

Рассмотрим основные типы цоколей подробнее.

Резьбовые цоколи типа Е

Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.

Наиболее распространенным типом резьбового цоколя является цоколь Е27, который применяется в большинстве бытовых ламп, так же в быту часто встречается и цоколь Е14, он может применяться как в люстрах, так и в потолочных светильниках. В свою очередь цоколь Е40 применяется в мощных лампах применяемых, как правило, для уличного освещения.

Штырьковые цоколи типа G

В цоколях типа G, в отличие от резьбовых, соединение с патроном осуществляется посредством контактных штырьков. Благодаря своей простоте и универсальности такие цоколи широко распространены и применяются в галогенных, люминесцентных и светодиодных лампах.

Остановимся на наиболее распространенных цоколях типа G более подробно:

Лампочки с цоколем G4 могут быть галогенными либо светодиодными, они имеют небольшие размеры и мощность поэтому, как правило, применяются для декоративного освещения, мебели, витрин и т.п. Зачастую такие лампы рассчитаны на напряжение 12 Вольт.

Лампочки с цоколем G5.3 так же могут быть как галогенными так и светодиодными, применяются для декоративной подсветки и для установки в потолочные светильники (споты).

Лампы с цоколем GU10 аналогичны предыдущим, однако на они имеют утолщения на концах штыревых контактов для поворотного соединения с патроном, что обеспечивает их более надежное соединение.

Цоколи G13 применяются в люминесцентных и светодиодных лампах с трубчатой формой колбы диаметром 26 мм.

Лампы с цоколем G23 могут быть светодиодными либо люминесцентными и применяются, как правило, в светильниках потолочной (настенной) установки, а так же в настольных лампах.

Цоколи с утопленными контактами типа R

Наибольшее распространение среди цоколей типа R получили лампы с цоколем R7s, такие лампы преимущественно применяются в прожекторах (светильниках высокой После марки цоколя «R7s» указываются цифры обозначающие длину самой ламы.

Так же цоколи с утопленными контактами могут применяться в автомобильных лампах.

Штифтовые цоколи типа B

Особенностью цоколей данного типа является наличие боковых штифтов предназначенных для поворотной фиксации лампы в патроне при отсутствии резьбы. Такое соединение позволяет обеспечить установку лампы в патроне в определенном положении, в связи с чем применяется в осветительных устройствах в которых фокусировка света необходима в строго заданном направлении, например в двухспиральных лампах ближнего/дальнего света для автомобильных фар.

Софитные цоколи типа S

Свое начало цоколи типа S берут из сценического оборудования, отсюда же появилось и их название — софитные цоколи. В настоящее время такие виды цоколей используются в светодиодных лампах, которые, как правило, применяются для декоративной подсветки, мебели, зеркал, а так же освещения салонов автомобилей и подсветки их номерных знаков.

Фокусирующие цоколи типа P

Фокусирующий цоколь — это цоколь, позволяющий установить лампу в определенном положении по отношению к его посадочным местам, при этом направление фокусировки света задается встроенной в цоколь сборной линзой.

Лампы с данным типом цоколя имеют весьма широкое распространение, от фонариков до кинопроекторов.

Телефонные цоколи типа T

Лампы с телефонным цоколем обычно применяются в пультах управления и щитах автоматики, а так же могут применятся в качестве ламп подсветки, например для подсветки панели приборов автомобиля.

Цифра в маркировке указывает на диаметр лампы в дюймах, например:

T5 (диаметр 5/8 дюйма=1.59 см), T10 (диаметр 10/8 дюйма=3.17 см).

Кабельные цоколи типа K

Лампы с кабельным типом цоколя применяются преимущественно в специализированных электроустановках, например в оранжереях (теплицах), установках имитации солнечного света, в системах заливающего света и т.д.

Безцокольные лампы типа W

Как и следует из названия безцокольные лампы не имеют цоколя, в качестве него выступает основание самой лампы с выведенными на него контактами. Цифры в маркировке таких цоколей обозначают толщину основания лампы с одним токовым вводом.

Такие лампы применяются в новогодних гирляндах, а так же в автомобильных указателях поворота.

Читать еще:  Как соединить кабельный провод между собой

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Какие бывают лампы, виды цоколей

Когда вы выбираете светильник, вы должны также знать и о том, какая лампа будет для него наиболее подходящей. Как правило, в комплект к светильнику лампа не входит. На текущий момент в продаже есть множество различных ламп, с отличием по форме и габаритам, по потреблению мощности и по типу цоколя. Цоколь – это то, с помощью чего лампочка крепится в патрон у светильника.

Цоколи делают как из металла, так и из керамики. Внутри них установлены электроды, контакты к которым выходят наружу. В зависимости от патрона, помещённого в светильник, у лампы должен быть соответствующий цоколь. Для правильно выбора лампы и цоколя следует узнать об их основных типах, которые и представлены в ниже приведённой статье.

Перед тем, как приобрести лампу, осведомитесь о её мощности и напряжении, плюс о схеме подключения светильника и о размерах лампы.

Разновидности цоколей

Большинство цоколей бывают либо резьбовыми, либо штырьковыми. Классическим на сегодняшний день является резьбовой цоколь, имеющий обозначение в виде буквы E из латинского алфавита. Он используются в подавляющим количестве ламп, особенно в бытовых. Диаметр резьбы обозначается в виде двух цифр, которые следуют в названии модели цоколя за буквой E. Больше всего используются модели E14 и E27. Для ламп большой мощности используются цоколи E40.

Разные виды цоколей

Цоколь штырькового типа уступает по распространённости резьбовому. Он обозначается литерой G. После буквы идёт указание расстояния между контактами, представленного в миллиметрах. Штырьковым цоколем оснащаются галогенные и лампы с люминофором. Да и в лампах накаливания такой цоколь тоже не редкость.

Кроме двух вышеперечисленных типов встречаются также ещё множество других разных цоколей:

  • С утопленным контактом, обозначаются буквой R. Работает в оборудовании с переменным током.
  • Штифтовые цоколи, обозначаются буквой B – улучшенные резьбовые цоколи. Контакты по бокам данного цоколя не обладают симметрией. Это позволяет быстрее заменять лампы с подобными цоколями.
  • Цоколи с одним штырьком, обозначаются буквой F, бывают как рифлёные, так и цилиндрические.
  • Софитные цоколи, обозначаются буквой S, с двусторонними контактами, их можно довольно часто увидеть в автомобилях.
  • Фиксирующие цоколи, обозначаются буквой P – лампы с такими цоколями устанавливаются в фонарях или прожекторах.
  • Телефонные цоколи. Их обозначение — литера T. Применяются в лампах подсветок, плюс в сигнальных лампах из щитков автоматики. Помимо этого также – в лампочках, устанавливаемых в пультах управления.

Не стоит также забывать, что у цоколей бывают и обозначения вторыми буквами. А именно:

  • V – цоколь с коническим окончанием.
  • A – автомобильная лампа.
  • U – энергосберегающая лампа.

Разновидности ламп

В данном подразделе мы рассмотрим основные на сегодня вида ламп, в быту и на производстве. Итак, начнём по порядку.

Лампы накаливания

Устанавливаются в простые с точки зрения конструкции светильники, стоят недорого. Несмотря на классичность и популярность, имеет серьёзный недостаток – образование паров внутри лампы. По этой причине колба становится мутной, а вместе с этим теряется яркость света. Тем не менее, индекс передачи цвета у данной лампы равен 90%. В спектре лампы основными оттенками являются жёлтые, по причине чего свет лампы больше всего походит на солнечный свет. В лампах накаливания обычно ставят цоколи E14 и E27.

Разные виды ламп

Отличие рефлекторных ламп от накаливания состоит в посеребрённой поверхности. Благодаря этому они дают направленный цвет. У данных ламп также есть есть модели с диаметрами 14 и 27 мм, встречаются и R50 и R63, и даже R80.

Галогенные лампы

Срок годности такой лампы равен 4000 часов. У ламп накаливания такой срок составляет 1000 часов. Плюс ко всему, индекс передачи цвета у неё больше на целых 10% — и составляет 100%. Светоотдача лампы равна от 20 до 30 люмин на ватт. Если сравнивать с лампами накаливания, то светоотдача у галогенных ламп сохраняется в течение всего процесса пользования.

У этих ламп больше разных, их можно применять для большего количества задач. По габаритам они тоже меньше ламп накаливания. Обозначение цоколей у них такое: G4, G9, R7S и GU 10.

Люминесцентные лампы

К моделям данных ламп относят также название энергосберегающие, поскольку с помощью них можно здорово сэкономить на платежах за электричество. На рынке они сейчас очень популярны, никакой сложности не составляет заменить ими старые лампы накаливания.

На выбор есть много разных мощностей и разных форм. Срок службы их дольше, чем у двух предыдущих видов, КПД выше. Но не забывайте, что лампы с люминофором внутри не рассчитаны на частое включение и выключение.

Из-за своей формы люминесцентные лампы также получили название трубчатых. Цоколь таких ламп носит обозначение буквой T, диаметр цоколя обозначается в дюймах. Расшифровывать следует так, T4 – диаметр 4/8 дюйма, T5 – диаметр 5/8 дюйма и т.д.

Светодиодные лампы

С точки зрения сбережения энергии они представляют собой ещё более лучший вариант, нежели люминесцентные, при этом обладая в несколько раз большим сроком годности. Например, отдельные модели ламп на светодиодах могут служить до 100000 часов! А это, на минутку, почти 10 и чуть более лет работы без перерыва!

При этом, данные лампы обладают светоотдачи практически на уровне 100% и довольно высоким КПД. За счёт более удачной конструкции, нежели у ламп с содержанием люминофора, частое включение и выключение не грозит им поломкой или выходом из строя.

Примеры обозначения ламп и цоколей

Светодиодные лампы можно использовать, в том числе и со стандартными цоколями, а также в помещениях с соблюдением температурного режима, поскольку светодиоды в них почти не нагреваются.

От них не устают глаза, поскольку в отличие от люминесцентных ламп, у LED-ламп нет сильной частоты мерцания. По цене, надо сказать, они тоже уже давно сравнялись со своими аналогами, в том числе и с более дешёвыми лампами накаливания.

Выбор лампы

Итак, определитесь сперва, какой у вас тип сети – 12/24 В или 220 В. От этого будет зависеть тип держателя, поскольку они подходят для сетей с различными характеристиками. Выбор между галогенными, светодиодными и люминесцентными ламп зависит от конструкции светильника, ведь в него и будет устанавливаться лампа.

Вам следует быть в курсе, рассчитана ли ваша лампа на постоянный или переменный ток. Выбор держателя для лампочки определяется типом светильника. Он может быть встраиваемым или подвесным. Свет может быть рассеянным, либо направленным.

Для первого пункта определённо подходят светодиодные лампы, поскольку обладают большей компактностью по сравнению с лампами с люминофором или лампами накаливания. Чтобы получить направленный свет, как мы уже говорили выше, используются рефлекторные лампы накаливания.

Обычные лампы накаливания, либо люминисцентные, в свою очередь, отлично подходят для стандартных светильников, поскольку в них нет таких требований по габаритам лампы. Плюс если у вас нет особых претензий по части их срока службы и световому спектру, вам подойдёт и данный классический вариант.

Виды цоколей для ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;
  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Читать еще:  Лучший электрочайник из нержавеющей стали

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Виды цоколей для ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;
  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Ссылка на основную публикацию
Adblock
detector
