Лучший настольный токарный станок по металлу

Рейтинг настольных токарных станков по металлу

Составляя рейтинг настольных токарных станков по металлу, необходимо понимать, что категория «настольный станок» включает в себя достаточно широкий диапазон токарного оборудования. При этом слово «настольный» означает лишь только то, что это токарное оборудование монтируются не на фундаменте, а на специальном столе-подставке или верстаке. Вес таких станков может составлять от нескольких десятков до нескольких сотен килограмм, а габариты — от десятков сантиметров до полутора-двух метров. На таком оборудовании выполняется очень широкий диапазон токарных работ.

При этом большая часть номенклатуры разнообразных деталей обрабатывается на небольших настольных токарных станках со следующими основными технологическими параметрами:

  • диаметр наружного точения над станиной — 150-250 мм;
  • межцентровое расстояние — 200-600 мм;
  • сквозное отверстие в шпинделе диаметром 20-30 мм;
  • скорость оборотов шпинделя — 50-2500 об/мин;
  • мощность двигателя — 250-1500 Вт.

Далее мы проанализируем несколько популярных моделей, сравним их по разным критериям и попытаемся выбрать лучший настольный токарный станок по металлу в этой категории.

Рассматриваемые модели

Для сравнения было отобрано пять моделей, характеристики которых соответствуют заданным диапазонам технологических параметров. Выбирались наиболее характерные для своего класса модели, которые широко представлены на рынке и достаточно популярны у пользователей.

Лучшие настольные токарные станки имеют примерно одинаковые технологические характеристики, которые, как правило, пропорциональны их массогабаритным показателям.

В сравнительной таблице (см. ниже) выбранные станки ранжированы по массе и размерам. Здесь приводятся только их основные технические параметры, а результат анализа и наш рейтинг настольных токарных станков по металлу изложены в следующем разделе.

  1. Stalex SBL-280/700

Производится в Китае известным международным брендом Stalex. Это самая тяжелая и самая габаритная модель из анализируемой группы: ее вес — 190 кг, длина — 1400 мм, ширина — 550 мм и высота — 500 мм. Мощность главного привода — 1.5 кВт. В отличие от других моделей в его стандартную поставку входят два люнета.

Модель того же международного бренда, но несколько меньших габаритов. Ее вес составляет 120 кг, а размеры — 1100 мм в длину, 550 мм в ширину и 500 мм в высоту. Как и все оборудование этого типа марки Stalex она имеет бесступенчатый регулятор вращения шпинделя с электронной индикацией числа оборотов. В состав ее стандартной поставки входит комплект прямых и обратных кулачков для токарного патрона.

  1. METALMASTER MML 1830V (MML 180x300V Turner)

MetalMaster — это известная российско-германская группа инжиниринговых компаний, производящая металлорежущее оборудование в Польше, Китае и России. MML 1830V выпускается в Китае с 2016 года и является модифицированной версией предыдущей модели этого станка. Его габаритные размеры (длина/ширина/высота, мм) — 830×395×355, а вес — 65 кг. Мощность двигателя — 600 Вт, управление — бесступенчатое в двух диапазонах. В комплект поставки входит упорный центр и обратные кулачки, а также металлические сменные шестерни для гитары.

  1. Jet BD-8VS

Настольное токарное оборудование швейцарского бренда Jet теперь выпускается в Китае. Jet BD-8VS по своим габаритам и весу близок к METALMASTER MML 1830V, имеет такую же мощность и скорость вращения двигателя, но почти на четверть дороже последнего. С недавнего времени эти швейцарско-китайские станки стали комплектовать набором пластиковых сменных шестерен.

Эта модель отличается небольшим весом (33 кг), компактными размерами (длина — 600 мм, ширина — 300 мм, высота — 300 мм) и маломощным двигателем (250 Вт). По своей компоновке и комплектации она аналогична старшей модели Jet BD-8VS.

Принцип сравнения и рейтинг

Выбрать лучший настольный токарный станок по металлу по одним только техническим показателям практически невозможно. Эти станки имеют ограниченные ресурс и технические возможности. Поэтому их применяют для производства единичных изделий, используя, как правило, по мере необходимости. Их «целевая аудитория» — это даже не малый машиностроительный бизнес, а небольшие опытные производства в научных учреждениях, мелкие ремонтные мастерские, автосервисы, профессионально-технические учебные заведения, технические кружки, а также домашние мастера-умельцы, для которых лучший вариант — это настольный токарный станок для дома.

Поэтому мы будем проводить сравнение выбранных моделей по собственным критериям, которые может быть в чем-то субъективны, но все же лучше прямого сравнения технических параметров:

  1. Технические характеристики. Их диапазон и полезность для всех групп пользователей.
  2. «Настольность». Размещение в ограниченном пространстве без специальной подготовки места, а также возможность перемещения силами одного-двух человек.
  3. Стоимость. Доступность по цене для всех групп пользователей.
  4. Конструкция. Достоинства и недостатки конструкции станка (умалчивание о конструктивных особенностях, о которых сообщают другие производители этого типа оборудования, будет считаться недостатком).
  5. Сервис. Удобство обслуживания и наличие сети сервисных центров.

По каждому пункту выставляются оценки по пятибалльной шкале, которые затем суммируются в итоговый рейтинг. Ниже приведена сводная таблица оценок и суммарный рейтинг настольных токарных станков:

10 лучших токарных станков

Характеристика в рейтинге

Токарные станки предназначены для обработки заготовок из металла, дерева и других материалов. С их помощью можно самостоятельно изготовить изделия с очень высокой точностью и сэкономить значительные денежные средства. Токарные станки бывают больших (для промышленных предприятий), и небольших размеров (мини-станки). В зависимости от характера производимых работ, выбирается тот или иной станок.

Токарные станки для промышленных предприятий обладают большим функционалом, множеством различных дополнительных насадок. На таких станках можно работать с заготовками больших размеров. Токарные мини-станки рассчитаны на частное использование, для небольших мастерских или для дома, чаще всего имеют настольное исполнение. Работать с заготовками больших размеров на таких станках не получится, но для произведения токарных работ для дома они вполне сгодятся.

В данном рейтинге мы представим лучшие токарные станки и сравним их по цене, мощности, габаритам, функциональности, качеству обработки поверхностей и другим характеристикам.

ТОП-10 лучших токарных станков

10 «Proma» серии DSO-1000

«Proma» – это чешская фирма, но станки собираются в Китае. Мощность оборудования составляет 400 Вт. На станке можно работать с деталями, габариты которых от 35 до 100 см. Агрегат работает от сети переменного тока напряжением 220 В. Благодаря этому станок отлично подходит для дома, гаража. Диапазон частот вращения – от 850 до 1250 об/мин, есть 4 скорости. Станок весит всего ничего – 35 кг. Благодаря небольшим габаритам и весу его очень легко хранить и перевозить. Недостатком модели является не слишком обширная сеть сервисных центров (соответствующие мастерские есть в Москве и Санкт-Петербурге), а также то, что на ней можно работать только с мягкими металлами.

9 JET серии JWL-1220

Это более мощный станок, чем у чешского собрата. Мощность агрегата составляет 770 Вт. Станок стоит не слишком дешево, но относительно высокая цена для машин компактного класса с лихвой компенсируется удобством и комфортом работы, богатой комплектацией, большей сетью сервисных центров. На нем можно обрабатывать детали, размер которых не превышает 30,5 см. Это компактный настольный станок, рассчитанный на обработку загатовок из дерева небольших размеров. Отлично подходит для выполнения токарных работ дома. Мощная литая станина из чугуна придает станку устойчивости и гасит вибрации.

8 Корветт серии 400

Модель лучше всего подходит для использования дома. Это универсальный агрегат, на котором можно работать с такими материалами, как металл, дерево, пластмассы. На нем можно выполнять следующие виды работ: точение, торцевание. Станок запитывается от сети 220 В, а его мощность составляет 400 Вт. Он имеет очень ограниченные возможности по габаритам обрабатываемых деталей – всего до 18 см. Однако невысокая цена, российское производство и наличие сервисных центров и запчастей в России делают покупку такого станка достаточно привлекательной. Этот вариант – отличное приобретение для мастера токарных дел, работающего на дому.

Читать еще:  Как установить сетку рабицу своими руками

7 ТВ-9 производства «РуСтан»

Еще один представитель России в рейтинге. Отличается большой мощностью (1 кВт и выше) и широкими возможностями по обработке деталей. Электродвигатель трехфазный, питается от сети переменного тока напряжением 380 В. На станке можно выполнять весь спектр токарных работ благодаря наличию центров, патрона, цанги. Минусами, в свою очередь, является достаточно большая масса – около 230 кг и высокая стоимость. Модель имеет очень высокое качество сборки, надежность узлов и деталей, отличается высокой точностью обработки поверхностей. Станок имеет настольное исполнение. Оборудован лампой для лучшего зрительного восприятия производимой работы.

6 Stalex SBL-280/700

Машина производится в Китае. Имеет большой вес и габариты: вес станка – 190 кг, длина – 140 см, ширина – 55 см, высота – 50 см. Мощность – 1,5 кВт. Это один из самых мощных станков, которые рассматриваются в этом обзоре. Двигатель отличается долговечностью. На станке можно выполнять следующие виды работ: обтачивание заготовок, нарезание резьб, сверление отверстий. Скорость вращения шпинделя – 50-1800 об/мин. Проходное отверстие в шпинделе – 38 мм. Имеется электронная индикация частоты вращения шпинделя. Станок имеет современный дизайн. Тяжелая чугунная станина сводит к минимуму вибрации и добавляет комфорта работе. Модель имеет богатую комплектацию.

5 Stalex SBL-250/550

Модель российского бренда Stalex. Она имеет габариты: 1100х590х500, вес станка – 120 кг, мощность – 1,1 кВт. Двигатель однофазный, асинхронный. Скорость вращения шпинделя – от 50 до 2000 об/мин. Регулятор вращения шпинделя – бесступенчатый. Есть электронный индикатор, на котором отображается скорость вращения шпинделя. В комплекте поставки есть набор кулачков для токарного патрона. Возможна установка деталей различной длины благодаря ходу пиноли задней бабки на 7 см. Очень удобные органы управления и современный дизайн станка являются дополнительными плюсами.

4 Zenitech MD 250-550 VARIO

Данная модель имеет небольшие габариты, благодаря чему находит широкое распространение в небольших мастерских, цехах. Станок отвечает всем высоким стандартам качества, которым должен отвечать инструмент, разработанный в Европе. Материалы, из которых он изготовлен, имеют высокий запас прочности, рассчитаны на эксплуатацию в тяжелых условиях, на длительную работу с минимальным износом. Мощность мотора составляет 0,75 кВт. Частота вращения – 50-2500 об/мин. На станке можно работать с заготовками больших размеров и массы. Есть функция автоматической работы резца после предварительной ручной настройки.

3 FDB Maschinen Turner 320X1000S

Модель отлично подходит для организаций, которые занимаются обработкой металла. На станок установлен трехфазный двигатель мощностью 1,1 кВт. Вес агрегата составляет 650 кг, он достаточно большой и громоздкий. Большой вес и массивность с одной стороны является недостатком, но с другой – является гарантом высокой точности обработки поверхностей, ведь станок не подвержен колебаниям и вибрациям. Очень полезной его опцией также является возможность копировать детали при массовом производстве. Другим достоинством агрегата является низкий процент брака. Можно обрабатывать детали сложной геометрической формы.

2 METALMASTER MML 1830V

Metalmaster – совместная российско-немецкая группа компаний, которая производит и выпускает станки различного назначения в Польше, России, Китае. Это модификация предыдущей версии станка. Его габариты: 830х395х355, вес – 65 кг. Коллекторный двигатель постоянного тока имеет мощность 0,6 кВт, есть 2 диапазона бесступенчатого управления. Скорость вращения шпинделя 150-2500 об/мин реализуется при помощи двух скоростей. Максимальный диаметр обработки – 180 мм. Главное преимущество станка – металлические шестерни и клиновидный ремень, которые оберегают двигатель от перегрева при повышенной нагрузке на шпиндель. Также нужно отметить достаточно богатый комплект поставки.

1 JET BD-920

Данная модель имеет люфт суппорта всего 0,1 мм – это одно из главных ее достоинств. Фиксация гайки происходит очень плотно, без зазоров, что является большим плюсом при работе с мелкими заготовками и мягким металлом. На этом станке можно выполнять широкий спектр работ: обточка, расточка, нарезка резьб, обработка торцов и многое другое. Двигатель имеет мощность 0,97 кВт, потребление мощности – 550 Вт. В комплекте идет кулачковая планшайба, трухкулачковый патрон. В модели есть опция автоматической подачи продольного суппорта. Есть реверс вращения шпинделя.

Как выбрать настольный токарный станок по металлу — советы и обзор моделей

Когда речь заходит о домашнем варианте токарного станка по металлу, то о таком показателе, как удобство работы с деталями больших размеров, говорить не приходится. В этом плане настольные варианты промышленного оборудования – так называемые токарные мини-станки, имеют ограничение в использовании, потому и нашли широкое применение в быту или в небольших мастерских, так как не подходят для «поточного» производства.

Как раз на дому, как правило, приходится работать с мелкими заготовками, для которых не требуются особые технологии и навыки.

Достоинства настольных моделей токарных станков

  • Не занимают много места и могут устанавливаться практически в любом помещении.
  • Конструкция многих моделей предполагает возможность расширения их функциональности. Достаточно лишь приобрести необходимые комплектующие.
  • Надежность.
  • Простота подключения к питающей эл/сети.

К сожалению, не все станки, которые рекламируются и продаются, в полной мере отвечают тем требованиям, которые к ним предъявляют «домашние» мастера. По сути, выбор-то большой, но покупать первую попавшуюся модель не имеет смысла. Ведь каждый из нас хочет, в принципе, одного – чтобы хорошо сочетались высокое качество продукции и ее приемлемая стоимость.

Вот именно с этой позиции и рассмотрим отдельных представителей агрегатов из категории «настольный токарный станок». Начнем с самых простых, а потому и относительно дешевых.

Чешская модель «Proma» серии DSO-1000 (китайского производства) стоит порядка 13 500 рублей. Что она может? При мощности 0,4 кВт позволяет обрабатывать детали диаметром до 35 см и длиной до 100 см. Подключение – от сети 220 В, что очень удобно при использовании на дому. Диапазон об/мин – от 850 до 1 250 при 4-х скоростях. Масса – 35 кг.

Стоит обратить внимание и на швейцарский «JET» , причем не в последнюю очередь из-за приемлемой цены. Например, станок серии JWL-1220 стоит около 32 800 рублей. Мощность больше, чем у «чеха» – 0,77 кВт, а вот в диаметре заготовки несколько уступает – не более 30,5 см. Но эта модель удобнее в работе, а также имеет ряд дополнительных «сервисов» и расширенную комплектацию.

Бытует мнение, что на рынке практически нет мини-станков отечественного производителя. И объясняется это тем, что наши заводы ориентированы на выпуск промышленного оборудования (отчасти это справедливо). Однако на различных форумах постоянно встречаются отзывы (кстати, очень хорошие) о таких российских моделях, как «Корвет», «Кратон» . Правда, практически все поступающие на рынок изделия опять-таки «made in China», но значимых нареканий к ним пока нет.

Например, «Корвет» серии 400 для домашнего применения является универсальным. Им можно обрабатывать заготовки из разных металлов, древесины, пластмасс. На нем можно выполнять различные токарные работы – точение различного профиля, торцевание и ряд других. Питание – 1 ф 220 В при мощности в 0,4 кВт. Правда, он уступает «Proma» в максимальном размере обрабатываемых деталей – до 18 см. Но с учетом невысокой цены – порядка 22 500 рублей – для домашнего умельца это один из оптимальных вариантов.

Есть и другие модели, например, «ТВ» отечественного производителя «РуСтан» . Но они хоть и отличаются большей мощностью (от 1 кВт) и возможностями, имеют довольно значительную массу (от 180 кг) и стоят на порядок дороже (от 230 000 рублей). Поэтому такие модели более подходят для небольших мастерских, частных сервисов и тому подобное. А вот, к примеру, для установки в гараже приобретать вряд ли целесообразно.

Читать еще:  Чем сварить чугунную деталь

Чтобы станок вполне оправдал все надежды пользователя и служил долго, необходимо не только знать, как его включить/выключить, но и разбираться в некоторых особенностях подобных изделий. На вид все новое оборудование выглядит очень привлекательно, да и в паспорте указаны различные параметры, которые вроде бы вполне устраивают покупателя. И все-таки …?

Габариты и вес

Если предполагается размещение не в мастерской, где достаточно свободного пространства, а наприме, в гараже, то вопрос более чем актуальный. Слишком тяжелый агрегат просто так на стол не поставишь, тем более с учетом даже незначительной вибрации. Значит, придется монтировать под него «постамент» из уголка или швеллера и освобождать место, или усиливать «железом» уже имеющийся верстак. Масса большинства моделей токарных станков настольного исполнения лежит в пределах 15 – 90 кг, поэтому выбор есть.

Удобство подключения

Даже если речь идет о собственном доме, то редко у кого в сарай или иное подсобное строение заведен кабель 380 В (3 ф). Как правило, везде однофазное питание 220 В. Выбирая станок, это нужно учесть. Прокладка новой трассы дело не только хлопотное, но и довольно затратное (конечно, если все делать «по уму»), особенно если территория уже обжита. Ведь пускать «воздушную» линию специально для станка никто не станет.

Максимальный диаметр обрабатываемых заготовок

Практика показывает, что для бытового применения достаточно модели с данным показателем до 400 мм.

Мощность

Для бытового применения ее вполне достаточно в пределах 0,5 – 0,7 кВт.

Тип двигателя

Модели асинхронные отличаются большим безремонтным сроком эксплуатации.

Точность обработки заготовок зависит от цены его делений.

Наличие реверса

Польза от такого инженерного решения понятна, но не все станки могут этим «похвастаться». Стоит обратить внимание и на число оборотов — в каком пределе они изменяются.

Возможности модели

В этом плане нужно рассчитывать на перспективу, так как неизвестно, с чем придется столкнуться завтра. Если уж тратить деньги, то на устройство, с помощью которого можно выполнять различные виды работ, а не что-то «узкоспециализированное».

Универсальность применения токарного станка во многом зависит и от того, какие приспособления прилагаются к изделию. Даже если их и нет в поставке, то чем можно воспользоваться? Другими словами, возможна ли некоторая «модификация» станка под определенные задачи. Может быть, целесообразнее приобрести модель более дешевую, а если понадобится, дополнительно ее «оснастить»? С этим вопросом стоит разобраться подробнее.

Преимущества и недостатки настольных токарных станков

Настольный токарный станок спроектирован по подобию стандартного оборудования. Нельзя сказать, что это точная копия большого станка, поскольку компактный агрегат не может выполнять всех работ, доступных стандартных размеров изделию. Однако в него заложены основные операции по механической обработке тел вращения, нарезанию внутренней и наружной резьбы. Основная ценность аппарата в его габаритах. Устанавливается он в небольших помещениях, гаражах или мини-мастерских.

Классификация настольных токарных агрегатов

Настольные токарные станки имеют несколько модификаций:

  • Револьверный. Особенность заключается в способе установки резца. Весь узел помещается в барабан. Появляется возможность вести несколько видов обработки детали без перестройки оборудования.
  • Винторезный. Предназначен для ведения разнообразных операций.
  • Многошпиндельный. Операции выполняются с заготовками разного диаметра.
  • С ЧПУ. Идет подключение компьютерной программы. Без участия человека процесс проходит быстрее и качественнее.

На станке выполняются операции разной сложности — черновая обработка поковок, формирование нужной поверхности, расточка внутренней полости, срезание торцов.

Конструкция и принцип действия

Маленький токарный станок создан по подобию стандартного оборудования. Особенность состоит в деталях, выполненных в уменьшенном размере.

Аппарат состоит из таких комплектующих:

  • Станина. Это основная несущая конструкция. Материалом является литой чугун.
  • Передняя бабка. Она включает в себя шпиндель.
  • Электродвигатель.
  • Коробка передач, воспринимающая крутящий момент от электродвигателя и передающая его на шпиндель.
  • Задняя бабка. Применяется, когда обрабатываемая заготовка большой длины. В этом случае она подается по направляющим вплотную к детали и прижимает ее. Узел имеет литую конструкцию с центром, которым он упирается в осевую часть детали.
  • Суппорт. Это узел, в котором удерживается резец. С его помощью идет его перемещение, а также постановка под разным углом. Движение суппорта происходит как в продольном, так и в поперечном направлении.

Фиксация заготовки в станке осуществляется при помощи деталей:

  • Планшайба. Используется только при установке деталей больших габаритов или нестандартной конфигурации.
  • Кулачковые патроны. Их бывает 3 и 4.
  • Цанговый патрон. Применяется для тонких изделий.
  • Сверлильный патрон. Имеет недостаток — не воспринимает радиальные нагрузки.

Перед началом работы заготовка фиксируется в шпинделе, а в задней бабке устанавливается патрон, в который вставляется сверло. На это место может устанавливаться центр, которым ведется прижатие заготовки. Резец располагается в суппорте станка.

Включается электродвигатель. Коробкой выставляются нужные обороты шпинделя. Резец подводится к детали и начинается ее точение.

Характеристики мини-станка включают следующие параметры:

  • Вес. Масса компактного оборудования может быть в пределах 10–100 кг.
  • Мощность. Для компактного оборудования достаточно 400 Вт. Профессиональное оборудование доходит до 700 Вт.
  • Напряжение. 220 В или 380 В.

Виды резцов для настольных токарных станков

На маленьком токарном станке по металлу используются определенные резцы:

Характеристика выполняемых работ Чистовые

Устанавливаются для работы с деталью, когда остается финишная операция.

В некоторых случаях заменяют чистовые резцы. Применяются для неответственных деталей.Черновые

Используются для очистки поверхности поковок.

Растачивается внутренняя полость.Проходные

Проводится работа с наружной стороны изделия. Деталь может иметь форму конуса или цилиндра.

С их помощью заготовка торцуется или обрезается. Есть возможность формирования на поверхности канавок.Резьбовые

Какие параметры нужно учитывать?

При выборе токарного станка для домашней мастерской нужно подбирать оборудование, которое будет соответствовать определенным параметрам:

  • Размер и вес оборудования. Существуют изделия как с малыми, так и большими габаритами. Конструкция небольших размеров проста в установке, но подвержена вибрации. Если вес достигает 100 кг, могут возникнуть проблемы с нехваткой места.
  • Значение имеет напряжение в сети помещения. Основная масса приборов работает при 220 В. Однако встречаются и трехфазные варианты. Это вызывает дополнительные сложности, связанные с прокладкой отдельного провода.
  • Обращается внимание на технические возможности станка. Имеется в виду, какого размера заготовка помещается в пространство между центрами. По мощности оборудование подбирается в пределах 500-750 Вт с асинхронным типом двигателя.
  • На точность обработки влияет величина разделения лимба. Более мелкая шкала увеличивает показатели точности. Обязательно ведется проверка на отсутствие люфта.
  • Присутствие режима обратного хода.
  • Дополнительная оснастка. С ее применением увеличиваются потенциал прибора, а значит и повышает качество работы. Приобретение узкоспециализированного прибора делает невозможным выполнения на нем разнообразных операций.
  • Разбег цен настольного токарного станка лежит в пределах 20–255 тыс. руб. Если выбор ведется по ценовому предложению, ориентир делается на сумму 40 тыс. За такие деньги можно приобрести оборудование, которое будет отвечать основным требованиям.
  • Скорость вращения закрепленной заготовки и возможность ее регулировки. Большие обороты позволяют увеличивать объем выполненной работы.

При выборе станка важно отличить фирменную конструкцию от подделки. Как правило, подделки можно определить по следующим особенностям:

  • основные рукоятки сделаны из пластика и быстро выходят из строя;
  • из пластика сделан защитный кожух шпинделя;
  • металлический задний кожух расположен так, что вся стружка будет сыпаться на станок;
  • задняя бабка фиксируется гайкой, что создает большие неудобства при ее перемещении и зажиме.

Обзор популярных моделей

Производство немецкой фирмы. Оборудование предназначено для домашнего хозяйства, но может использоваться профессиональными работниками. Материал обрабатываемых деталей — металл, древесина, пластик

Читать еще:  Как снять сцепление с китайской бензопилы

Станок от чешского изготовителя. Выполняет операции: точение, сверление, зенкование, развертывание. Удобен для домашней мастерской

Изготовлен итальянским производителем. Точность выполняемых операций обеспечивается литой станиной и закаленными направляющими. Изменение скорости вращения шпинделя в аппаратах идет бесступенчато, за счет наличия устройства цифрового вывода

Изготавливается в городе Шанхай китайским производителем. Позволяет обрабатывать металл, древесину, пластмассу.

Швейцарский производитель. Благодаря небольшому весу удобен при установке. Наблюдается отсутствие вибрации корпуса. Это обеспечивается наличием прорезиненных ножек.

Советы по изготовлению станка

Для изготовления токарного станка своими руками лучше использовать отдельные узлы списанного оборудования. Если такой возможности нет, они заказываются. При сборке оборудования следует учитывать некоторые рекомендации:

  • При сборке потребуется определенный инструмент: набор ключей, болгарка, сварочный аппарат, штангенциркуль.
  • На первом этапе подготавливается чертеж будущего станка. Если нет возможности сделать проект самостоятельно, он заказывается у специалистов.
  • Станина делается сварной из профильных труб и уголков.
  • В соответствии с расчетами подбирается двигатель.
  • Салазки изготавливаются из стальных прутков. В дальнейшем они подвергаются закалке.
  • Из металлического листа и труб делается задняя бабка. В качестве центра устанавливается болт из закаленной стали с заостренной частью. Сзади крепится самодельный шкив.
  • Отдельно точатся продольные и поперечные винты.
  • Закупается шпиндель и к нему изготавливается вал.
  • Для вращающихся узлов закупаются подшипники.
  • При изготовлении суппорта применяется металлическая пластина толщиной 8 мм.

Передача вращения от двигателя к валу идет через ременную передачу. В некоторых случаях она отсутствует, но это сказывается на повышенном износе подшипников.

Эксплуатация

Чтобы мини-станки прослужили длительное время, их нужно правильно обслуживать:

  • После окончания работы на поверхности станка скапливается мелкая стружка. Она подлежит удалению.
  • Обе направляющие смазываются машинным маслом.
  • Периодически ведется замена масла в коробке.
  • Регулярно осматривается электрическая проводка и двигатель. Вся скопившаяся грязь подлежит удалению.

Чтобы самостоятельно изготовить настольный токарный станок, нужны определенные знания, а также умение работать с металлом. Если в этих вопросах наблюдаются затруднения, существует альтернативный выход — покупка готового изделия. Это обойдется дороже, зато с выигрышем по времени.

Пожалуйста поддержите канал: ставьте лайки, делайте репосты, а мы будем размещать для Вас полезную информацию о металлах!
Так же Вы можете посетить наш информационный сайт всё о металлах и обработке.

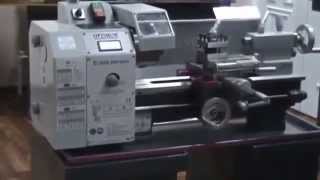

Лучший настольный токарный станок по металлу

рейтинг настольных токарных станков по металлу — создан для обтачивания точением. Компактные габариты станка и низкий уровень шума, как у пылесоса, позволяют работать на станке даже дома.

Главное преимущество токарного станка: Наличие металлических шестерней обладающих высоким ресурсом и повышенной износостойкостью, а наличие клиновидного ремня позволит избежать повреждения двигателя при превышении нагрузки на шпиндель.

На станке установлено электронное бесступенчатое управление числом оборотов шпинделя. Данные о количестве оборотов шпинделя отображаются на цифровом дисплее на корпусе станка

Шпонка на креплении лимба поперечной подачи гарантирует отсутсвие непроизвольного поворота маховика и минимазацию риска изменения размера детали в процессе ее обработки.

Рекордная в своем классе ширина чугунной станины — 100 мм, что значительно увеличивает жесткость работы станка и положительно влияет на точность обработки.

Направляющие станка прошли процедуру шабрения, что существенно повышает точность обработки на токарном станке.

Наличие 6 тавотниц на суппорте токарного станка, позволяет оперативно обслуживать и смазывать суппорт, избежать износа направляющих и довльствоваться комфортной работой и плавным перемещением рукоятки.

Наличие шкалы для определения угла поворота резцедержателя.

Функционал точения конуса с поворотом каретки верхнего суппорта.

В стандартной комплектации поставлеяется быстрозажимной трехкулачковый патрон 100мм, с тавотницей на торцевой поверхности которая позволяет оперативно смазывать кулачки в труднодоступных местах.

Телескопическая защита ходового винта от стружки эффективно защищает ходовой винт от износа.

Лимб поперечной подачи – 0,05 мм

Лимб тонкой продольной подачи 0.02 мм

Лимб продольной подачи 0.25 мм

Направляющие станка прошли закалку ТВЧ (48-52 HRC) и шлифовку, что способствует повышению уровня надежности и точности обработки детали.

Для ослабления задней бабки с целью установки глубины сверления и закрепления длинных заготовок в центрах станок оснащен быстрозажимным рычагом.

Вылет пиноли задней бабки 60 мм, шкала до 50 мм.

На шпиндельной бабке станка изображены таблицы:

  1. 1. Таблица расположения зубчатых колес гитары
  2. 2. Таблица порядка выбора нарезания метрических резьб
  3. 3. Таблица дюймовых резьб

Настольные токарные станки

«Токарка.ру» — это команда профессионалов, которая занимается поставками металлообрабатывающего оборудования с 2001 года. Кровельщики, вентиляционщики, оконщики хорошо знают наш сайт «С-Альянс», который является проверенным поставщиком листообрабатывающего оборудования. В 2014 году мы расширили наш ассортимент станками для мехобработки, заключив договора об официальном дилерстве с ведущими поставщиками токарных станков. А поскольку это совпало с началом кризиса, мы решили предложить самые низкие цены на рынке, какие только можно обеспечить, если не снижать качество. «Токарка.ру» создано профессионалами для профессионалов. И ничего лишнего.

  • 1Видео14 Лидер продаж Новинка Топовый Лучший выбор Скидка 0%

    Токарный станок Metalmaster MML 1830V (MML 180x300V Turner)

    • Есть на складе

    Подробное описание станка 65 585 руб. 59 605 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 65 585 руб. 59 605 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 192 465 руб. 174 980 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 87 945 руб. 79 950 руб.

    • Есть на складе

    Подробное описание станка 53 365 руб. 48 490 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 42 575 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 120 575 руб. 109 590 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 141 635 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 160 420 руб. 155 220 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 168 805 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 168 350 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 55 705 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 252 000 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 98 000 руб.

    • Наличие уточняйте у менеджера

    Подробное описание станка 126 000 руб.

    Настольные токарные станки

    Если приобрести дополнительную оснастку, то Вы сможете заниматься фрезерными операциями.

    Из преимуществ настольного токарного станка можно отметить наличие функции бесступенчатого управления числом оборотов шпинделя, закалённый высокоточный шпиндель, вращение шпинделя, как правое, так и левое, прецизионные грузоподъёмные подшипники, качественная высокопрочная литая станина, выполненная из серого чугуна и тщательно отшлифованная, функция автоматической продольной подачи, защитный экран зоны резания и кнопка аварийной остановки (безопасность).

    Вы можете использовать данное оборудование в гараже, автосервисе, школе, высших учебных заведениях, а также в домашних условиях. Крепится станок к столу или тумбе.

    Также важными техническими характеристиками настольного токарного станка: простота в эксплуатации, минимальное техническое обслуживание, высокая надёжность, низкий уровень шума в процессе работы. Наличие рассматриваемой техники позволяет сделать точение металла простым и удобным занятием, а в результате на выходе Вы получите заготовки, которые будут полностью соответствовать заданным требованиям.

    Перед покупкой станка внимательно изучите следующие параметры: максимальный диаметр обработки над станиной, расстояние между центрами, диаметр отверстия шпинделя.

    Зажим обрабатываемой металлической детали осуществляется в шпинделе токарного станка и затем в процессе его вращательного движения вместе с заготовкой и производится её высокоточная обработка.

    Если Вы ищите оборудование, которое бы превосходно сочетало в себе высокие эксплуатационные показатели и невысокую стоимость, то оптимальным вариантом в этой ситуации будет настольный токарный станок.

Ссылка на основную публикацию
Adblock
detector
