Пресс для металлической стружки своими руками

Брикетировочные прессы

Обработка и пакетирование металлической стружки из под металлорежущего оборудования выполняется на пакетировочных прессах. Но малый объём (насыпная плотность) сырья и неудобство его загрузки в загрузочную камеру, в свое время обусловили разработку и изготовление специальной разновидности ломоперерабатывающего оборудования – брикетировочных прессов. Сейчас применение брикетных прессов получило большее распространение в деревообрабатывающей промышленности, а также при обработке пластмасс (полипропилена).

В настоящее время использование брикетеровочных прессов в ломозаготовке нецелесообразно, т.к. все виды прессования и пакетирования с легкостью выполняет пакетировочный пресс!

Пресс для пакетирования стружки — пакетировочный пресс

Конструкция и принцип действия

Брикетировочный пресс представляет собой разновидность гидравлического прессового оборудования, целью работы которого является получение брикетов стальной и чугунной стружки, а также стружки их различных цветных металлов. При этом механические характеристики стружки значения не имеют.

Особенностью технологии брикетирования считается возможность получения брикета значительно более высокой плотности, которая достигает 90…95% от плотности исходного металла. Это позволяет предприятиям системы Вторчермета предлагать металлургическим производствам — потребителям данной продукции, лом по более высокой цене. Одновременно снижается также потребность в транспорте для перевозки.

Схема брикетного пресса

Брикетировочные прессы выпускаются с горизонтальной и вертикальной компоновкой рабочих узлов, при этом привод оборудования – исключительно гидравлический, что объясняется необходимостью поддержания постоянного усилия брикетирования, которое не зависело бы от хода прессующего пуансона.

Пресс для брикетирования стружки состоит из следующих узлов:

  • Нижней поперечины;
  • Верхней поперечины;
  • Силовых колонн;
  • Поворотного рабочего стола;
  • Вспомогательной колонны;
  • Силового насосного привода;
  • Рабочего цилиндра;
  • Системы трубопроводов;
  • Загрузочного устройства;

Компактный брикетировочный пресс

Рабочая зона такого пресса в плане представляет собой ромб, по углам которого располагаются три силовых и вспомогательная колонна. Вспомогательная колонна, по сравнению с силовыми, имеет несколько уменьшенный диаметр. Обе поперечины брикетировочного пресса представляют собой литые коробчатого сечения плиты, обладающие высокой пространственной жёсткостью. При вертикальной компоновке рассматриваемого оборудования рабочие цилиндры размещены в нижней поперечине, а при горизонтальной – к той, которая примыкает к узлу насосного привода.

Читать еще:  Мощная лебедка своими руками

С целью повышения жёсткости пресса, поставка оборудования обычно выполняется в сборе. Сам процесс полностью автоматизирован, а загрузка рабочих позиций производится при помощи специального вибрационного питателя.

Загрузка стружки, которая подлежит брикетированию, у вертикальных брикетировочных прессов производится на поворотном столе, в котором имеется шесть гнёзд. Прессование выполняется в центральном из них, которое располагается в геометрическом центре ромба, между силовыми колоннами. Остальные гнёзда служат для загрузки очередной партии компактируемой стружки и извлечения готовых брикетов. В прессах горизонтального исполнения загрузка гнёзд выполняется при помощи мощных электромагнитов. Такие конструкции встречаются значительно реже, поскольку непригодны для брикетирования стружки из немагнитных металлов и сплавов.

Результат пакетирования стружки

Брикетировочные прессы оснащаются индивидуальным приводом. Для лучшей организации работ по переработке стружки целесообразно создавать отдельные участки для её брикетирования. На таких участках оборудуются средства механизации подачи стружки и удаления готовых брикетов, с применением ленточных транспортёров.

Стоит добавить, что брикетировочный пресс может быть полезен лишь на производстве, где происходит металлообработка и на выходе образуется много стружки. В таком случае, чтобы уменьшить место под хранение стружки будет полезен брикетный пресс. Т.к. за малым объемом стружки не поедет ни одна металлоприемка, а пресс позволит экономно хранить и копить стружку. На базе же приема металлолома со всеми задачами по пакетированию легко справляется пакетировочный пресс.

Организация процесса брикетирования

Характерной особенностью работы брикетировочного оборудования является необходимость в двухстороннем прикладывании рабочего усилия, поскольку в противном случае плотность брикетов получается неоднородной.

Видео — брикетирование металлической стружки

Качество брикетируемой стружки резко ухудшается, если перед переработкой она не очищена от технологических смазочно-охлаждающих жидкостей, используемых при работе металлорежущих станков. Кроме того, в стружке могут находиться посторонние частицы и грязь. Такие брикеты считаются бракованными. Для качества процесса брикетирования имеет значение и однородность исходного сырья. Поэтому стружку предварительно сортируют по маркам металла (это особенно важно при брикетировании отходов высокоуглеродистых сталей).

Брикетировочные прессы для переработки металлической стружки классифицируются по следующим параметрам:

  • По номинальному усилию в конце хода верхней (либо передней – для машин горизонтального исполнения) поперечины: выпускаются прессы с диапазоном усилий от 2500 до 12500 кН);
  • По наибольшим размерам готового брикета;
  • По весу брикета;
  • По производительности брикетирования.
Читать еще:  Гриндер из дерева своими руками

К исходному материалу предъявляются следующие требования:

  • Стружка должна быть предварительно раздроблена на фрагменты (особенно это касается стальной стружки). При этом ограничивается длина витков и площадь поперечного сечения.
  • Стружку из высокопрочных сталей перед переработкой отжигают.

Поскольку брикетировочные прессы чаще всего работают в непрерывном режиме, то в комплект поставки оборудования часто включается и узел охлаждения рабочей гидравлической жидкости.

Пресс для брикетирования металлической стружки

Брикетировочный пресс применяется для прессования стальной, алюминиевой, чугунной и медной стружки в цилиндрические брикеты высокой плотности для возможности переплавки в плавильной печи.

Пресс работает на гидравлическом приводе в ручном или автоматическом (сенсорный экран, ПЛК) режиме. Время рабочего цикла 15-20 секунд. Размер и форма брикетов определяются при проектировании пресса.

Оборудование для брикетирования отличается:

— простотой монтажа и управления,

— надежностью и безопасностью,

Конструкция и производ ство оборудования соответсту ю т международным стандартам качества, имеется Сертификат ISO9001:2008, GB/Т 19001-2008.

Металлическая стружка в первоначальном виде:

Брикетировочный пресс применяется для прессования стальной, алюминиевой, чугунной и медной стружки в цилиндрические брикеты высокой плотности для возможности переплавки в плавильной печи.

Пресс работает на гидравлическом приводе в ручном или автоматическом (сенсорный экран, ПЛК) режиме. Время рабочего цикла 15-20 секунд. Размер и форма брикетов определяются при проектировании пресса.

Оборудование для брикетирования отличается:

— простотой монтажа и управления,

— надежностью и безопасностью,

Конструкция и производ ство оборудования соответсту ю т международным стандартам качества, имеется Сертификат ISO9001:2008, GB/Т 19001-2008.

Металлическая стружка в первоначальном виде:

Для линии брикетирования м ожем предложить следующий состав оборудования:

1 . ШРЕДЕР предназначен для измельчения витой, длинной, путаной металлической стружки, уменьшения ее объема и подготовки к дальнейшей переработке в брикетирующих прессах. От качества стружки зависит плотность брикета. Полное описание.

Читать еще:  Ремонт плазмореза своими руками

2. КОНВЕЙЕР (опция) — обеспечивает автоматическую подачу стружки в загрузочное окно пресса, снижает количество ручного труда и повышает производительность. Высота транспортера 1650 мм. Длина 4000 мм. Мощность 1 кВт.

3. БУНКЕР (опция) предназначен для накопления и равномерной подачи стружки в пресс. С нижает количество ручного труда и повышает производительность.

4. ПРЕСС обеспечивает прессование (брикетирование) металлической стружки в цилиндрические брикеты высокой плотности для дальнейшей транспортировки или переплавки в индукционных печах.

Возможно приобретение оборудования через лизинговую компанию нашего партнера Система Лизинг 24 на выгодных условиях.

БРИКЕТИРОВОЧНЫЙ ПРЕСС ВЕРТИКАЛЬНОГО ТИПА

Усилие прессования, кН

Диаметр брикета, мм

Выход в смену 8ч, т

Плотность брикета, кг/м3

Диаметр брикета, мм

Выход в смену 8ч, т

Плотность брикета, кг/м3

Диаметр брикета, мм

Выход в смену 8ч, т

Плотность брикета, кг/м3

Потребляемая мощность, кВт

Цена на заводе*, USD

В камеру пресса загружается предназначенная для прессования металлическая стружка, при работе в непрерывном режиме необходимо один раз нажать на кнопку опускания штампа, главный гидроцилиндр с большой скоростью опускается, затем медленно под большим давлением (153-1200 тонн) прессует материал. При достижении определенного давления материал превращается в плотный брикет цилиндрической формы, после чего давление главного цилиндра ослабевает, гидроцилиндр выталкивателя открывает камеру пресс-формы, главный цилиндр продолжает движение вперед и выталкивает брикет вниз, после чего возвращается в исходное положение, гидроцилиндр выталкивателя движется вперед, выталкивает готовый брикет и плотно закрывает камеру пресс-формы. В камеру пресс-формы поступает новая порция материала, главный цилиндр вновь опускается и прессует материал, и таким образом продолжается непрерывная работа станка.

ВИДЕО — пресс вертикального типа

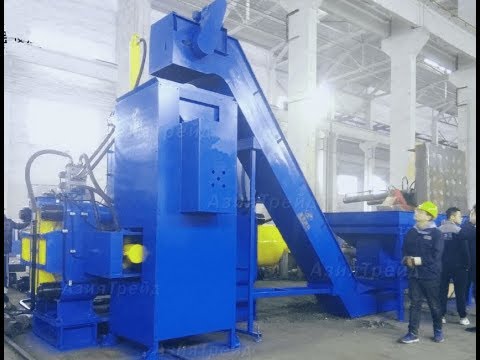

БРИКЕТИРОВОЧНЫЙ ПРЕСС ГОРИЗОНТАЛЬНОГО ТИПА

Пресс брикетировочный гидравлический горизонтального типа применяется для брикетирования металлической стружки, опилок, окалины и прочих мелких металлических отходов в компактные брикеты для дальнейшей транспортировки и переплавки.

Пресс имеет монолитный стальной корпус, что исключает разрыв сварного шва и обеспечивает долговечность конструкции.

Использование системы охлаждения позволяет осуществлять непрерывное производство 24 часа.
