Как сделать фрезу для гравера своими руками

Насадки для гравера

В продаже встречается просто огромное количество различных инструментов, которые могут применяться для механической обработки деталей. Примером можно назвать гравер. Во многом этот инструмент по своему принципу работы схож с дрелью или шлифовальной машинкой, но предназначен для работы с заготовками небольших размеров. Приобретая и устанавливая различные насадки для гравера можно проводить шлифование, фрезерование или гравировку, а также сверление. Важно выбрать наиболее подходящие варианты исполнения насадок, так как они характеризуются различными эксплуатационными качествами и областью применения.

Особенности насадок

Насадки для бормашины по дереву могут классифицироваться по достаточно большому количеству различных признаков. На рынке представлено большое разнообразие. Практически вся оснастка для гравера характеризуется наличием двух конструктивных элементов:

  1. Хвостовик – часть насадки для гравера, за счет которой происходит ее крепление в патроне используемого оборудования.
  2. Рабочая часть отвечает за непосредственное снятие слоя металла на момент проведения обработки.

Паста для гравировки по металлу применяется для существенно повышения эффективности проводимой обработки, особенно если инструмент для гравера предназначен для шлифовки поверхности. Описание насадок может распространяться производителями, так как режущая кромка некоторых вариантов исполнения может обладать сложной геометрией.

Виды насадок для гравера

Оснастка для гравера может обладать просто огромным количеством отличительных признаков. Боры для бормашины и другие разновидности оснастки могут классифицироваться по следующим признакам:

  1. Тип обрабатываемого материала.
  2. Назначение бормашинки и применяемой насадки гравера.
  3. Области применения.

Примером можно назвать алмазные фрезы для гравера, которые могут применяться для обработки торцевой поверхности и получения поверхности сложной формы.

Применение твердого напыления позволяет существенно продлить срок службы режущей кромки, а также обеспечить более высокие режимы резания. Сверло мини для дрели применяется для получения глухих или сквозных отверстий с минимальным значением диаметра. Основной классификацией можно назвать то, для выполнения какой технологической задачи приобретается насадка для гравера. За счет обеспечения разнообразия по этому показателю область применения гравера существенно расширяется.

По типу обрабатываемого материала

При выборе наиболее подходящего набора уделяется внимание тому, для работы с какими материалами он предназначен. Классификация инструментов в этом случае выглядит следующим образом:

  1. Большая часть вариантов исполнения предназначается для работы с деревом. Примером приведем то, что большое распространение получила гравировальная фреза по дереву. Она может применяться для получения различных узоров. При необходимости обеспечивает высокую точность обработки.
  2. Применяют гравер с соответствующими насадками для работы с металлом. В этом случае при изготовлении режущей кромки примеряется более износостойкие и твердые сплавы. При выборе оснастки важно уделять внимание тому, какой именно сплав будет обрабатываться. Примером можно назвать соотношение твердости алюминия и закаленной стали.
  3. Довольно часто приобретается оснастка по стеклу. Подобный материал относится к труднообрабатываемым. Именно поэтому часто режущая часть изготавливается из износостойких сплавов или алмазной стружки.
  4. Встречаются насадки для гравера, которые предназначены для работы с камнем. Довольно большое распространение получила алмазная шарошка по камню. Высокая твердость обрабатываемой поверхности определяет то, что к режущей кромке предъявляются особые требования.

Насадки для работы по стеклу

Предназначение по типу обрабатываемого материала во много определяет стоимость оснастки. Самым доступным предложением принято считать фрезы по дереву, которые получили весьма широкое распространение. Также часто встречаются варианты исполнения, предназначенные для работы с металлами.

По назначению

Инструмент для гравировки по металлу или дереву может предназначаться для проведения самых различных операций. По данному признаку выделяют следующие варианты исполнения:

  1. Для проведения гравировальных работ. Очень часто на поверхности нужно нанести какой либо рисунок или надпись. Если работа проводится в домашней мастерской, то более подходящим инструментом можно считать именно гравер. Встречается фреза гравировальная по металлу или дереву, искусственному или натуральному камню, стеклу и другим материалам. Алмазные боры (шарошки) зачастую продаются в виде набора, так как для получения сложных рисунков и надписей могут потребоваться насадки с различной геометрией режущей кромки.
  2. Инструменты, насадки которых представлены сочетанием цельного металлического стержня и абразивного наконечника. В некоторых случаях нужно провести доведение качества шероховатости выемок или других сложных поверхностей. В подобных случаях применяется именно подобная оснастка. Ее назначение заключается в черновой и чистовой обработке поверхности, все зависит от зернистости применяемого абразивного материала.
  3. Для выполнения шлифовальных работ и полировки. В продаже можно встретить просто огромный ассортимент шлифовальных насадок гравера. При их изготовлении могут применяться различные материалы. Примером можно назвать классический абразив или войлок.

При выборе стоит учитывать, что для гравировальной и других насадок гравера, предназначенных для шлифования поверхности, встречаются самые различные пасты. Их применение позволяет существенно повысить эффективность проводимой операции. Подбор пасты проводится в соответствии с тем, какой именно инструмент применяется для обработки и из какого материала изготавливалась деталь. Перед применением любой пасты следует уделить внимание инструкции по применению.

Рассматривая классификацию уделим внимание также тому, что есть рабочие насадки для профессиональных граверов. Они предназначаются для многофункционального инструмента, который может применяться для выполнения самых различных операций. Наиболее распространенный набор подобной оснастки представлен следующим сочетанием:

  1. Фрезы, которые имеют различную форму и размеры.
  2. Шарошки из абразива, войлока или алмазного напыления.
  3. Сверла, при применении которых обычную гравировальную установку можно превратить в эффективную дрель для проведения точных сверлильных работ.
  4. Проволочные насадки, за счет которых можно выполнить очистку поверхности.
  5. Отрезные диски, предназначенные для удаления части изделия.

Готовый набор насадок

При желании набор можно собрать при отдельном приобретении всех насадок. Однако, некоторые варианты исполнения встречаются в продаже крайне редко, что определяет сложность с их отдельным приобретением. Примером назовем отрезные диски.

Рекомендации по выбору

Набор насадок для гравера производят под различными брендами. Как ранее было отмечено, при частом проведении обработки заготовок рассматриваемым инструментом требуется достаточно большой набор насадок. На выбор могут повлиять следующие факторы:

  1. Какие именно технологические задачи придется выполнять. Как ранее было отмечено, бормашина может использоваться для проведения просто огромного количества технологических задач: гравировка, шлифование поверхности, отрезка, сверление и другие. Выбор проводится в соответствии с тем, какие именно работы будут проводится. Есть в продаже универсальные наборы, представленные сочетанием насадок самого различного типа.
  2. Характеристики, геометрические особенности заготовки и тип применяемого материала при изготовлении.
  3. Предполагаемые размеры заготовок. Слишком маленьким инструментом не удобно обрабатывать заготовки большего размера. При этом для достижения поставленных целей может потребоваться намного больше времени.

Набор шарошек и других насадок может быть минимальным или включать в себя несколько десятков единиц. В данном случае выбор зависит от того, какой бюджет отведен на приобретение оснастки и как часто будут проводиться работы.

При выборе также уделяется внимание классификации по предназначению наборов:

  1. Профессионального уровня. Высокая стоимость подобного предложения связана прежде всего с длительным сроком службы и исключительными эксплуатационными качествами. Кроме этого, режущая часть на протяжении длительного периода сохраняет свою форму, за счет чего обеспечивается точность обработки. Подобную оснастку целесообразно выбирать только при частом проведении соответствующих работ.
  2. Бюджетные предложения. Эту группу можно условно разделить просто на огромное количество категорий. Самым доступным инструментом станет предложение от китайских производителей, но оно не прослужит долго и зачастую не соответствует заявленным характеристикам. Некоторые известные производители также занимаются выпуском инструментов этого класса, но при этом выдерживают довольно высокий уровень качества. Именно поэтому при редком проведении работ следует уделять внимание именно подобному предложению.

Виды насадок для гравера

Покупая инструмент можно осмотреть его. На поверхности не должно быть явных механических дефектов. Кроме этого, уделяется много внимания симметричности, проверить которую без специального оборудования достаточно сложно.

Изготовление насадок своими руками

Для получения некоторых поверхностей в продаже сложно найти более подходящую насадку. Именно поэтому многие рассматривают возможность их изготовления своими руками. Примером можно назвать фрезы для дремеля по дереву, которые сегодня получили также довольно большое распространение.

В домашней мастерской можно изготовить отрезной диск или шлифовальную головку. Примитивная фреза представлена рифленым цилиндром от обычной зажигалки. Насадка для шлифования изготавливается из деревянного барабана, к которому прикрепляется наждачная бумага с требуемым показателем зернистости.

Самодельная шлифовальная насадка

Насадки для гравера своими руками изготавливают по причине того, что они могут заменить полностью покупные варианты исполнения. Однако, насадки для резьбы по дереву своими руками изготовить очень сложно. Это связано с тем, что рабочая часть подобного инструмента имеет сложную геометрию, повторить которую может только настоящий профессионал при применении специального оборудования.

При самостоятельном изготовлении оснастки следует уделить внимание особенностям крепления. В качестве хвостовика может применяться соответствующий элемент от сломанного инструмента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельные насадки / фрезы / расходники для гравера, дрели и бормашинки

В статье будет затронута тема как сделать расходники своими руками. Не для кого не секрет, что китайские насадки очень низкого качества, а у фирменных цена кусается. Так что в некоторых случаях выгоднее будет сделать самому. Под катом вы увидите мои самодельные насадки и так же интересные решения из интернета.

Абразивные насадки

Лепестковый круг для гравера

Родные наждаки на резиновом барабане живут не долго, по этому нужно найти альтернативное решение. Из фанеры вырезаем окружность небольшого диаметра:

Придаём более ровную форму:

Делаем пропилы ножовкой по металлу:

В полученные прорези на эпоксидную смолу вклеиваем наждак:

Лепестковый круг для дрели

Насадка диаметром побольше. Чтоб не получилась «растопырка» как в предыдущем варианте, при склейке наждак нужно стянуть резинкой. Это происходит из-за того, что основание ткани впитывает смолу из разреза и грубеет.

Плюс лепестковых кругом в том, что они служат на порядок больше, чем обычный наждак на барабане такого же диаметра.

Наждак для дрели из роликов от магнитофона

В старых бобинных магнитофонах имеются большие резиновые ролики с металлической втулкой. На втулку сажаем болт, а на резину клеим наждак:

Отрезные круги для гравера

Тема довольна распространена, но всё же расскажу для полноты картины.

Берём тонкий отрезной диск для УШМ, циркуль с двумя иголками, шило, и ненужные ножницы:

1) Циркулем вычерчиваем окружности (слишком большие круги делать не стоит, работать ими неудобно. Оптимальный размер — чуть меньше стандартного круга) Следим за тем, что бы центр окружности находился посередине одного из квадратиков армирующей сетки.

2) Разрезаем ножницами диск на сектора, и потом вырезаем сами окружности, находящиеся в секторах. Для этой работы подойдут ножницы по металлу, но и обычными канцелярскими тоже можно делать, только они от этого сильнее тупятся, так что берём те ножницы, которые не жалко.

3) Лёгкими вращательными движениями шила начинаем поочерёдно с двух сторон проделывать отверстие. Диаметр отверстия должен быть равен диаметру винта. Если отверстие будет немного больше, то его разобьёт.

4) Обтачиваем круг на малых оборотах об ненужный точильный камень:

И получаем армированные отрезные круги:

Изготовление таких кругов обходится гораздо дешевле, нежели их покупка. Так же они дольше служат чем покупные неармированные круги.

Насадка для декоративной шлифовки

В пробку вкручивается саморез без шляпки, а в основание приклеивается шайба. Кулачки патрона будут упираться в шайбу и не давать саморезу вкручиваться глубже.

Удобнее всего такую насадку использовать на сверлильном станке. Можно вкрутить вместо самореза в пробку насадку для войлоков:

Читать еще:  Приспособление для монтажа сэндвич панелей

Полировальная насадка для дрели

Ещё одна довольно распространённая тема. Войлок от валенка зажимается болтом с широкими шайбами. На войлок наносится полировальная паста, например паста ГОИ.

Далее следует несколько примеров абразивных насадок, взятых из интернета.

Шлифовальный барабан для дрели

Шлифовальный барабан для гравера

На токарном станке вытачивается металлический барабан с прорезью, в которую заправляется край наджака, и он обматывается вокруг барабана. Фиксация происходит резинкой. Ту же конструкцию можно сделать и из фанеры, как показано в предыдущем варианте.

Шлифовальные цилиндры для гравера

Товарищ Marshall предлагает делать цилиндры таким образом, цитирую :

Для того, чтобы сделать данный вид расходки нам понадобится: прочная, но как можно более тонкая ткань ( лучше Х/б ), шкурка нужной зернистости, а главное, трубочка подходящего диаметра, на которой и будут находиться цилиндры во время склеивания.

Итак, берем ткань и нарезаем ее длинными полосками шириной 12 мм. Потом эти полоски режем вразмер диамертра трубочки с нахлестом примерно 1-1.5 см., плотно натягиваем на трубку (чтобы они не болталис ) и склеиваем наши кусочки прямо на трубке с помощью обычного ПВА. Дальше задача чуть посложнее: надо правильно сделать трафарет, по которому будут в дальнейшем вырезаться сами шкурки. Трафарет показан на рисунке справа под трубкой. Делаем так: берем, отрезаем кусок шкурки такой же ширины, как и такань, но на 1 см длиннее. Прикладываем поверх наклееной ткани и отмечаем место, где должен быть стык двух торцов шкурок. После этого делаем необходимые геометрические действия: из точки должного стыка проводим поперек шкурки линию, с другого конца шкурки, на том же расстоянии делаем то же самое, после чего проводим в образовавшихся прямоугольниках диагонали и отрезаем по этим диагоналям кусочки шкурки. Теперь, когда вы прикладываете ваш трафарет поверх наклеенной на трубке ткани, вы получаете точное диагональное соединение торцов шкурки. Теперь у вас есть трафарет, который можно обвести ручкой по контуру на оборотной стороне наждачки.

Далее совсем просто: клеим полоски ткани пока на трубке не закончится место. Далее по трафарету вырезаем кусочки шкурки и клеим поверх ткани тем же ПВА или лучше «Моментом». Чтобы шкурка не развернулась до того, как она приклеится, надо ее прижать резиночкой или полоской изоленты. После высыхания может получиться так, что ваша поделка приклеилась к трубке, поэтому надо после нанесения клея пару раз в разное время повернуть заготовки вокруг своей оси. Также, чтобы из бежать приклеивания заготовки к трубке нельзя использовать супер — клей и трубка не должна быть деревянной.

Фрезы

Фреза из колёсика зажигалки для дрели или гравера

Если насадка будет использоваться в дрели, то сажаем колёсико на болт, если в гравере — вместо отрезного круга:

Такая фреза запросто режет дерево, пластик и мягкий металл.

Фреза для дрели из дюбеля

Стачиваем со шляпки все лишние неровности. Отрезным кругом гравера делаем пропилы под углом и получаем фрезу:

Центрорез

Разновидность сверла и фрезы. Центрорезом удобно прорезать отверстия в материалах, имеющих малую толщину. В металлическом брусочке нужно высверлить сначала отверстия под сверло и резец, потом под прижимные винты и нарезать в них резьбу.

Если центрорез будет использоваться в дрели, то вместо сверла нужно установить металлический пруток. Резец делается из хвостовика сломанного сверла.

Так же им можно нарезать шайбочек, например из стеклотекстолита от распаянных плат:

Фреза из пробки

Одна книжка предлагает изготовить фрезу из пробки. На сколько это удачная идея я скачать не могу, так как сам не пробовал обрабатывать что либо такой фрезой. Думаю, что для очень мягких материалов подойдёт.

Пара конструкций фрез из интернета

Фреза из ножа электробритвы

Товарищи на форуме предлагают использовать нож электробритвы как фрезу. Но есть одна проблема — направление вращения ножа обратное, так что нужна дрель с реверсом.

Фреза из ножовочного полотна

Добавляйте в комментарии свои насадки и годные варианты из интернета.

Превращаем гравер в фрезер за недорого

  • Цена: $1,57
  • Перейти в магазин

В сегодняшнем обзоре речь пойдет об еще одном аксессуаре для мини дрели (гравера, дремеля и так далее) — насадке, способной превратить ее в простой фрезер.

Итак, местом покупки стал eBay. Правда, в том магазине, где я делал заказ, этого товара уже нет в наличии (покупалась насадка за 0.99$), так что ссылка сверху ведет на точно такой же товар, правда, у другого продавца.

Посылка была отправлена на следующий день после оплаты и, несмотря на ее незначительную стоимость, была снабжена полноценным треком. Так что каждый желающий может тут узнать подробную информацию о ее путешествии из Китая в Беларусь.

Пришла насадка в обычном полиэтиленовом пакете, о какой-либо оригинальной упаковке задумываться не приходится. Внешне она ничем не отличается от того, что можно увидеть на страничке с товаром и выглядит следующим образом:

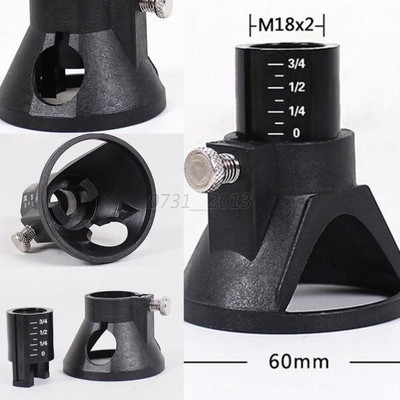

Характеристики:

— Материал: пластик;
— Черный цвет;
— Внутренний диаметр: 22 мм;
— Диаметр основания: 60 мм;
— Вес: около 35 гр.

К качеству изготовления претензий нет. Пластик отлит хорошо, остатков облоя нет, постороннего запаха у насадки так же нет. Фиксирующий винт крутится хорошо и плавно, не заедает.

Насадка состоит из двух частей: основного упора и подвижного цилиндра, обеспечивающего регулировку положения фрезы/сверла по высоте. Вот так выглядит основной упор изнутри:

На подвижном цилиндре имеются метки, указывающие на положение его относительно обрабатываемой плоскости. Правда, метки, судя по всему, дюймовые, но это не имеет особого значения, поскольку выставить высоту при помощи самой насадки довольно проблематично. Проще и быстрее делать это при помощи фрезы/сверла, ведь навряд ли кому-то в таком деле могут понадобиться микронные допуска.

И еще, в силу особенности конструкции, если вы на своем гравере используете быстрозажимной патрон, то от него придется отказаться и вернуться к сменным цангам. Патрон попросту не влезет в отверстие в насадке.

С установкой насадки на гравер проблем не возникает. Скручиваем пластиковое кольцо, сжимающее спереди половинки корпуса и на его место накручиваем насадку. Перед этим необходимо установить в гравер нужную фрезу/сверло/камень. В сборе конструкция, готовая к работе, выглядит примерно так:

Можно приступать к тестам. Если нужно вырезать что-то определенное, то проще будет сперва нанести контур узора на обрабатываемую поверхность. Большие отверстия в основании насадки позволяют наблюдать за процессом фрезеровки и смещать положение фрезера по нанесенным линиям.

Сперва я опробовал фрезер на старом аккумуляторе, корпус которого изготовлен из достаточно твердого пластика:

Результат на скорую руку:

Следующим на очереди стало дерево. Тут скажу, что с пластиком все обстоит куда лучше. У моего гравера не хватает мощности, чтобы быстро обрабатывать дерево фрезой из-за чего его постоянно стягивает то в одну, то в другую сторону. Перемещать инструмент приходится медленно, что ведет к нагреву древесины и она начинает гореть. Но если задаться целью, то можно без особых проблем подравнять какое-либо отверстие, либо сделать простой рисунок или паз.

В противном случае что-либо можно сделать только с минимальной выборкой материала.

Что касается металла, то ни одна китайская «алмазная» головка не оставила на нем хоть каких-либо заметных отметин. Поверхность просто царапается, но металл не режется. Возможно, ситуация изменится при использовании соответствующих фрез. Но глядя на результат, полученный во время обработки древесины (причем не самой твердой), мне в это верится с трудом.

Подводя итог всему, что тут было написано, могу сказать, что данную насадку сложно рассматривать в качестве основного инструмента. Да, с ее использованием можно использовать гравер в качестве небольшого фрезера, но это будет иметь смысл только для обработки мягких материалов, например, пластика. В других случаях практической пользы от нее мало. Так что это больше очередной аксессуар, который в 99% времени будет пылиться на полке, нежели насадка, увеличивающая функции инструмента. Рекомендовать к покупке такую вещь довольно сложно, даже несмотря на ее минимальную стоимость.

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Насадки для гравера – разновидности, назначение, особенности применения

Гравер по своим функциональным возможностям очень напоминает обычную дрель или шлифовальную машинку, но основным его предназначением является обработка деталей, отличающихся миниатюрными размерами. Используя такое оборудование и специальные рабочие насадки для гравера, можно эффективно выполнять различные технологические операции, к числу которых относятся сверление, фрезерование, шлифование, гравировка и др.

Обрезка стальной трубы отрезным диском для бормашины

Перечень материалов, которые могут быть обработаны при помощи гравера, также достаточно обширен. Это мягкая и податливая в обработке древесина, твердая сталь, хрупкое стекло или керамика, различные виды пластика и даже кость. Естественно, для обработки при помощи гравера различных материалов используются разные рабочие насадки, отличающиеся между собой как конструктивным исполнением, так и материалом изготовления.

Что собой представляют насадки для гравера

Рабочие насадки или инструменты, используемые для работ с гравером, представлены на современном рынке в большом разнообразии. Их конструкция включает в себя два основных элемента:

  • хвостовик, при помощи которого инструмент фиксируется в патроне используемого оборудования;
  • рабочую часть, которая и выполняет основные функции, взаимодействуя с обрабатываемым материалом.

Рабочая часть этих насадок предназначена для обработки металлических поверхностей

На выбор рабочих насадок для гравера оказывают влияние следующие факторы: характеристики обрабатываемого материала и перечень технологических задач, которые необходимо выполнить. Те из домашних мастеров и специалистов, которые работают с гравировальной установкой на регулярной основе, стараются сразу приобрести набор насадок для гравера, включающий в себя инструменты различного типоразмера и назначения. В зависимости от потребностей и финансовых возможностей конкретного мастера по гравировке это может быть более скромный комплект, включающий в себя несколько десятков необходимых инструментов, или профессиональный набор, в котором представлены насадки для выполнения различных работ по металлу, по дереву и другим материалам.

Выбирая рабочие инструменты для гравера, следует учитывать, что на отдельные его модели могут быть установлены цанговые патроны, подходящие для насадок только определенной торговой марки. Чтобы использовать такое оборудование в комплекте с любыми типами насадок, придется приобрести универсальные цанги для гравера, которые также продаются целыми наборами.

Алмазные боры для гравировальных работ

К наиболее популярным типам рабочих насадок, используемых для комплектации гравировальных установок, относятся алмазные боры для гравера. Основа такого инструмента изготавливается из инструментальной стали, а алмазный порошок наносится только на их рабочую часть. Механические характеристики алмазного порошка позволяют успешно применять насадку для обработки таких твердых материалов, как сталь, керамика, стекло, искусственные и натуральные камни.

Дорогие стоматологические алмазные боры имеют большой срок службы

Алмазные боры (или шарошки) используются преимущественно для доводки фигурных отверстий. Как правило, алмазные расходники для гравера продаются целыми наборами по 10–20 инструментов различных форм и типоразмеров. Работая с ними, следует строго следовать правилам их эксплуатации, чтобы не повредить алмазное напыление. В стандартном исполнении диаметр хвостовика гравировальных насадок алмазного типа составляет 3 мм.

Инструменты из абразивных материалов

Наиболее бюджетным вариантом для использования в комплекте с бормашиной или гравером являются насадки, рабочая часть которых выполнена из резины и абразивного материала. Диаметр их хвостовика составляет 2,3 мм, а применяются они преимущественно для работ по металлу, в том числе и по нержавеющей стали. Абразивные инструменты, как правило, продаются наборами по 6 штук и имеют различную конфигурацию рабочей части.

Читать еще:  Как сделать наружную резьбу

Шарошки абразивные (оксид алюминия) для обработки стали и цветных металлов

Отдельные производители (в частности, компания «Фит») выпускают абразивные гравировальные насадки в различном цветовом исполнении, что позволяет пользователю легко определять категорию инструмента. Так, абразивные шарошки красного цвета, предназначенные для работ по металлу, изготавливаются из оксида алюминия, а зеленые, выполненные из карбида кремния, используются для обработки изделий из камня, стекла и керамики. Для удобства выполнения различных технологических операций алмазные шарошки изготавливают с разной формой рабочей части, но при этом их хвостовики всегда имеют одинаковый диаметр.

С помощью абразивных насадок для гравера выполняются такие операции, как расточка отверстий, шлифовка поверхности и др. Эти насадки оптимально подходят для применения в домашних условиях, для профессионала их возможностей будет недостаточно.

Насадки могут быть в виде съемных рабочих головок, закрепляемых на соответствующем хвостовике

Рабочие насадки для шлифовки и полировки

Гравировальная машина, как уже говорилось выше, может быть успешно использована для тонкой шлифовки и полировки изделий из различных материалов. В качестве рабочей насадки для выполнения таких технологических операций применяется шарошка, изготовленная из войлока. Поскольку войлок не отличается выдающимися абразивными качествами, то используют такой инструмент только вместе со специальными полировочными пастами.

Полировальные диски могут предназначаться для грубой или финишной обработки, а также для доводки поверхностей неправильной формы

Выбор полировочных паст определенного типа, которые по своим характеристикам и химическому составу серьезно отличаются друг от друга, зависит в первую очередь от свойств материала, который будет обрабатываться с их помощью. Так, шлифовка твердых металлических поверхностей выполняется при помощи паст, основу которых составляют парафин и полировочный порошок. Для работ по дереву и стеклу предназначены специальные полировочные пасты на базе алмазного порошка различной фракции. С их помощью можно не только эффективно удалить царапины с поверхности дерева и стекла, но и привести изделие в идеально гладкое состояние. Специалисты рекомендуют отдавать предпочтение тем из них, в которых алмазный порошок имеет размер фракции 3/2 и 5/3.

Такие аксессуары, как войлочные шлифовальные насадки для работ по дереву, металлу, стеклу и другим материалам, успешно применяются не только в комплекте со специализированной гравировальной установкой: ими можно оснащать стоматологическую бормашину и простейшие ручные устройства.

Сменные шлифовальные насадки

Рабочие насадки для профессиональных граверов

Отдельную категорию рабочих насадок, которыми оснащают граверы, составляют инструменты профессиональной серии. Специалисты, для которых работа на гравировальной установке является основным родом деятельности, как правило, имеют в своем распоряжении целые наборы разнообразных насадок, отличающихся между собой материалом изготовления, конструктивным исполнением и формой рабочей части. Если говорить о наиболее типовом составе такого набора, то в него обязательно входят:

  • фрезы для гравера различных форм, размеров и конструкции;
  • сверла, превращающие гравировальную установку в эффективную дрель;
  • алмазные, абразивные и войлочные шарошки;
  • проволочные насадки, при помощи которых выполняют очистку обрабатываемых поверхностей от следов коррозии и других загрязнений;
  • отрезные диски для гравера, которые достаточно трудно приобрести поштучно.

У профессионалов каждая насадка предназначена для определенной операции

Наличие у специалиста, использующего гравер в своей профессиональной деятельности, такого вместительного набора инструментов объясняется очень просто. Часто выполнить качественную и аккуратную проработку мельчайших деталей на поверхности обрабатываемого изделия не позволяет только фреза, отрезной диск для гравера и другие инструменты одного типоразмера. Именно поэтому даже в рамках обработки одного изделия инструменты часто приходится менять, выбирая насадки, подходящие для выполнения определенной технологической операции.

Кроме того, наличие у специалиста набора инструментов, в котором присутствуют сверла, фрезы, отрезные круги для гравера и шарошки многих других типов, является показателем профессионализма и свидетельствует о том, что перед вами опытный человек, хорошо владеющий своим делом. Мастера, постоянно работающие с гравировальными устройствами, выбирают дорогостоящие наборы инструментов профессиональной серии еще и по той причине, что приобрести поштучно отдельные инструменты из таких наборов (в частности, отрезной круг для гравера) достаточно сложно.

Специальные держатели позволяют быстро менять необходимые насадки

Краткий обзор торговых марок

Сегодня найти на отечественном рынке граверы и рабочие насадки для их оснащения не представляет никаких проблем. При этом разнообразие представленного в свободной продаже оборудования и инструмента позволяет подобрать их под свои потребности и финансовые возможности.

Насадки профессионального уровня

Тем мастерам, которые занимаются гравировкой по дереву, металлу и другим материалам на профессиональном уровне и уже имеют в своем распоряжении соответствующее оборудование, стоит обратить внимание на рабочие насадки, выпускаемые под торговыми марками «Дремель» и «Декстер». Высокая стоимость такой оснастки для гравера вполне оправдывается ее исключительной надежностью и долговечностью. Еще одним важным преимуществом, которым отличаются фреза, отрезной круг, бур, а также любой другой инструмент данных торговых марок, является высокая точность обработки.

Качественные расходные материалы приобретают как профессионалы, так и домашние мастера, уважающие свое ремесло

Остановив свой выбор на рабочих насадках «Дремель» или «Декстер», имейте в виду, что один такой инструмент способен прослужить по времени столько же, сколько 10 насадок китайского производства. В пользу приобретения достаточно дорогой, но качественной продукции от известных производителей говорит и тот факт, что в ассортименте данных компаний можно найти насадки различного назначения и типоразмера. Так, это могут быть различные фрезы для бормашинки или гравера, сверла разного диаметра, дисковый инструмент, а также шарошки любых других типов, предназначенные для выполнения работ по дереву, металлу, керамике, стеклу.

Дешевые, но достойные по качеству насадки предлагает отечественный производитель – компания «Зубр». За доступные цены можно приобрести наборы насадок, включающие в себя до 180 инструментов наиболее востребованных типов, конструкций, размеров и форм. В таких наборах есть инструменты для сверления, отрезные диски для бормашины или гравера, фрезерные насадки, шарошки алмазного и абразивного типа, а также многое другое.

Все насадки, входящие в набор торговой марки «Зубр», помещены в пластиковый кейс, обеспечивающий удобство как хранения, так и переноски к месту выполнения работ.

Насадки от китайских производителей

О насадках китайского производства существует двоякое мнение. С одной стороны, их качество и надежность находятся под большим вопросом, с другой – стоят они значительно меньше фирменной оснастки. Китайская фрезерная насадка для гравера, отрезной диск или бур для сверления прослужат недолго, но и выбросить их, учитывая их стоимость, будет не так жалко. Если же за гравером работает профессионал, то даже дешевая китайская фреза не помешает ему выполнить работу качественно (правда, менять такой инструмент ему придется чаще).

Китайские насадки для бормашины или гравера можно порекомендовать начинающим гравировщикам, которые могут с их помощью приобретать свои первые навыки в этом деле.

Доступные цены китайских насадок позволяют приобретать большие наборы «на пробу» начинающим граверам

Самодельные насадки для гравировальных установок и бормашин

Для несложных гравировальных работ в домашней мастерской фрезу, отрезной диск, шлифовочные и полировочные шарошки можно изготовить и своими руками. В качестве простейшей фрезы для оснащения гравера или бормашины можно использовать рифленое колесико от обычной зажигалки или дюбель, на шляпке которого вырезаются рабочие зубья. Рабочую насадку для шлифовки или полировки также сделать достаточно просто: для этого можно использовать деревянный барабан с хвостовиком, на боковую поверхность которого наклеена наждачная бумага.

Многие самодельные насадки для гравировальной установки (если они используются для выполнения не слишком сложных работ) проявляют себя неплохо, при этом стоимость их изготовления минимальная.

Насадки для гравера. Хирургический набор домашнего мастера

Для обработки мелких изделий часто применяется микродрель, которую называют гравером. При помощи гравера можно выполнять те же операции, что и обычной дрелью, а также шлифование и фрезерование различных материалов. Частота применения и востребованность инструмента определяется количеством и качеством имеющихся к нему насадок. Часть их них идёт в комплекте с основным инструментом, но многое приходится приобретать дополнительно. Сегодня, мы постараемся узнать о насадках для гравера всё что можно.

Виды насадок для гравера

Насадки для гравера выбираются в зависимости от того, дерево или металл предполагается обрабатывать с их помощью. Например, для работ по дереву потребуются:

  1. Полировальные насадки – из наждачной бумаги или войлока.
  2. Насадки шарообразной формы, предназначенные для шпунтования.
  3. Насадки гладкой формы, для окончательной шлифовки поверхности древесины.
  4. Отрезные диски (могут применяться и для резки пластика).
  5. Свёрла по дереву (обычно небольших диаметров, до 3,2 мм).
  6. Фрезы (необходимы для выполнения работ на профессиональном уровне).

Насадки для гравера, предназначенные для работ по металлу, включают в себя те же разновидности, что и вышеописанные. Принципиальная разница заключается только в материале рабочих поверхностей. Например, для шлифования металла необходимы насадки из более абразивно-стойких материалов – корунда или твёрдой резины. То же касается и отрезных дисков, только в этом случае в качестве материала применяется инструментальная сталь повышенной прочности (иногда даже – с алмазным напылением рабочей поверхности). Однако имеются и специфические типы:

  1. Алмазные шарошки, при помощи которых выполняется доводка отверстий и полостей сложной конфигурации.
  2. Насадки для грубой шлифовки. Они снабжаются зазубринами, и могут, кроме металлов, обрабатывать ещё и ДСП.
  3. Конусообразные насадки, предназначенные для получения пазов. Обычно предлагаются в комплекте, с разными размерами ширины своей рабочей части.
  4. Насадки в виде щётки, которые используются для снятия окалины с поверхности стальных изделий.
  5. Твердосплавные насадки, при помощи которых можно получать достаточно глубокие полости в закалённых стальных заготовках.

Ценность насадок определяется их универсальностью (многие производители предлагают подобную продукцию в наборах), а также фирмой–производителем. Тут необходимо отметить, что, как правило, компания, выпускающая граверы, комплектует их насадками, которые подходят под свою продукцию, и совсем необязательно – что под изделия конкурентов.

Назначение и возможности

Прежде всего, стоит подчеркнуть, что, ввиду своей малой мощности, микродрель неспособна к производству каких-то масштабных операций по металлу или по дереву. Поэтому габариты инструмента, независимо от того, где он выпущен, не будут отличаться большими размерами.

Определяющим моментом является диаметр посадочной части. Например, от диаметра кулачкового патрона зависит и диаметр свёрла (как насадки для гравера), которое можно применить. При этом важен профиль зажимной части. Часто производители реализуют принцип точечного зажима, при котором упрощается изготовление и доводка самого патрона микродрели, но ухудшается работа насадки, особенно, если процесс обработки занимает продолжительное время. В таком случае появляется биение сверла, а поскольку число оборотов гравера велико, то и поломка насадки последует весьма быстро.

Вторым обстоятельством является функциональность размеров насадок. Например, для шлифовальных работ в продаже имеются разнообразные насадки диаметром до 7,8 мм (для работ по дереву) и до 3,2 мм – для операций по металлу. Диаметр отрезных кругов может достигать 19…20 мм, но это соответствует работам с мягкими материалами (пластик, алюминий, древесина), а при работах со сталью падение числа оборотов двигателя микродрели приведёт к его выходу из строя.

Важно обращать внимание и на материал инструмента. В частности, насадки для гравера, которые изготовлены из твёрдых сплавов на основе карбида вольфрама (ВК8, ВК15 и их зарубежные аналоги) способны к работам по термообработанному металлу. Ими можно вести также обработку стекла, камня, минералокерамики.

Финишная доводка – основная область, где эффективно используются насадки для гравера с напылением техническими алмазами. Поскольку их стоимость весьма высока, то в продажу они поступают небольшими наборами (до 10…20 типоразмеров). Алмазные шарошки следует применять только по их непосредственному назначению, иначе напылённый слой весьма быстро повредится, что немедленно приведёт к интенсивному износу.

Читать еще:  Как сделать приспособления своими руками

Наиболее разнообразен класс абразивных и гравировальных насадок. Их выбор обычно выполняют по цвету посадочной части. Если она имеет красный цвет, то насадка предназначена для работ с металлами, а в качестве материала использована высокостойкая двуокись алюминия. Насадки для гравера зелёного цвета эффективны при гравировочных работах с хрупкими материалами – стеклом, камнем, мрамором и т. д. Наборы для таких работ включают в себя до 10 типоразмеров насадок.

Рекомендации по выбору и правила использования

Выше уже указывалось о возможной несовместимости диаметров насадок для гравера с диаметром патрона самого инструмента. Кроме того, следует различать профессинальные и бытовые наборы. Первые чаще производятся немецкой компанией Dremel, отличаются высоким качеством и ценой (эксперты отмечают, что качество насадок, которыми комплектуется микродрель, выше, чем той же фирмы, но приобретаемых отдельно). Отечественные насадки для гравера от торговой марки «Зубр» по качеству мало уступают немецким, но отличаются существенно меньшей стоимостью. Для сравнения – цена насадки от Dremel составляет 350…400 руб. за штуку, а набор из более, чем 150 типоразмеров от «Зубра» — всего 1800…2000 руб.

Отдельно стоит упомянуть насадки для гравера китайского производства. Привлекательность цены в данном случае полностью нивелируется низким качеством металла насадок. Это может быть допустимо только в тех случае, когда инструмент используется редко, либо ставится задача научиться работать насадками определённого типа.

Основные правила работы и выбора насадок для гравера касаются, прежде всего, инструмента средней и бюджетной ценовой категории и состоят в следующем:

  • Выбор диаметра насадок из конкретного набора следует выполнять сообразно их последующему использованию;
  • Для гравировки можно вполне использовать и насадки производства КНР, особенно хорошо у них получаются алмазные насадки со сферической формой головки;
  • Насадки, сделанные своими руками – отличный вариант для опытных домашних мастеров. В качестве материала можно использовать фанеру (она по своей стойкости превосходит резину), а также фетр, наждак и т.п.. В частности, самодельная шарошка с использованием качественной полировальной пасты даст в итоге результат, по качеству не уступающий тому, который достигнут с применением промышленной насадки. Для полировки боьше всего подходит алмазная паста зернистостью 3/2 или 5/3.;
  • В любом случае при использовании насадок следует применять респиратор, иначе образующаяся при работе пыль полностью попадёт в лёгкие.

Обзор насадок для гравера

Гравер, называемый по-другому мини-дрелью, дремелем, прямошлифовальной машинкой или бормашиной – это многофункциональный инструмент. С его помощью не только наносят гравировку, но и сверлят, шлифуют и выполняют другие операции по обработке разных материалов, например, дерева, металла, стекла, камня. Устройство широко используют как в быту, так и в различных отраслях промышленности, в ювелирном деле, при создании рекламной и сувенирной продукции. Все многообразие функциональных возможностей оборудования связано с тем, что существуют различные насадки для гравера.

Насадки для часто выполняемых видов работ поставляются в комплекте вместе с инструментом. Фрезы для более специфических операций требуется покупать отдельно. Чтобы правильно и производительно работать дремелем, добиваясь при этом высокого качества обработки деталей, необходимо знать существующие разновидности оснастки, а также для каких работ применяют каждый вид.

Классификация насадок

Существует большое количество разновидностей оснастки для работы с мини-дрелью. Широкий ассортимент на рынке позволяет подобрать насадки по дереву и многим другим материалам, с которыми способно работать гравировальное оборудование. Также отдельные мастера делают их самостоятельно.

Конструктивно насадки (боры) состоят из двух частей;

  • хвостовой, зажимаемой в патроне инструмента(диаметр от 0,8 до 8 мм);
  • рабочей, которой обрабатываются материалы.

Оснастка классифицируется по двум основным критериям:

  • по виду материала, из которого они изготовлены;
  • по области использования (назначению).

По типу обрабатываемого материала

По материалу фрезы для гравера бывают следующих типов.

  1. Из твердых сплавов (твердосплавные) с маленькими и крупными рабочими частями. Насечка на них бывает разного типа. Предназначены для первоначальной либо промежуточной обработки разных по твердости заготовок.
  2. Стальные с алмазным напылением, применяемые для проведения основных рабочих операций с различными материалами.
  3. Держатели дисков, которые можно оснастить войлочными, отрезными, резиновыми кругами в зависимости от свойств обрабатываемой детали и характера выполняемых работ.
  4. Резиновые с добавлением корунда, используемые при обработке металлических заготовок.
  5. Абразивные, которые используются для выполнения работ по камню, металлу, стеклу, керамике.
  6. Войлочные, предназначенные для полировки деревянных поверхностей.

Есть также комбинированные боры, у которых хвостовик стальной, а рабочая часть твердосплавная. Область их применения соответствует материалу головки.

Твердосплавная оснастка является качественной, долговечной и относится к ряду дорогих расходных материалов для дремелей. Форма наконечников определяет особенности ее применения. С помощью таких боров-пик хорошо обрабатывать кость, пластик, делать трассировку (обозначать контуры рисунка). Алмазные насадки тоже отличаются качественностью, даже если комплект, в состав которого они входят, относится к разряду дешевых расходников.

На рынке можно встретить набор борфрез, все элементы которого промаркированы каким-либо цветом – он указывает уровень заточки. Помеченные черным – это наиболее производительные боры, а острота зеленых или синих уже похуже. Промаркированные желтым цветом насадки – это оптимальный выбор при выполнении финишной обработки заготовок.

По назначению

Пользоваться гравером с насадками можно не только для гравировки, но и для выполнения других рабочих операций. Разделение расходников, используемых при эксплуатации прямошлифовальных машин, представлено в таблице ниже.

Расходники из каждой группы могут использоваться при обработке различных материалов. При этом оснастка для фрезеровки применяется в основном профессионалами.

Дремели, на которых установлен гибкий вал, оснащаются любыми видами расходников, подходящими под патрон инструмента по диаметру.

Обзор наиболее популярных насадок для работы по дереву и металлу

Древесина принадлежит к числу наиболее часто обрабатываемых при гравировании материалов наряду со стеклом, металлом, камнем. Дремели часто используют при выполнении резьбы по дереву, сверления в нем миниатюрных отверстий, нанесения изображений на поверхности данного материала, шлифовки, а также создания небольших пазов или шпунтов. Поэтому популярными разновидностями насадок для работы по дереву являются:

  • фрезы по дереву;
  • сверла;
  • круги для резки;
  • полировальные, шлифовальные круги и цилиндры;
  • шарообразные и конусообразные боры;
  • алмазные и твердосплавные насадки разных форм;
  • войлочные шарошки.

Существуют также специфические разновидности фрез по дереву, но они используются даже специалистами очень редко. Приобретать расходные материалы, чтобы обрабатывать древесину разных пород с помощью прямошлифовальной машины, рекомендуется набором. Таким образом, все, что может понадобиться при выполнении рабочих манипуляций, будет собрано сразу в одном кейсе.

Обзор профессиональных насадок для гравера

Профессиональный инструмент составляет отдельную (качественную и дорогую) категорию оборудования, которое способно выдерживать без отрицательных последствий значительные эксплуатационные нагрузки. Такие устройства принято оснащать соответствующими расходниками.

Профессионалы качественно обрабатывают мельчайшие детали заготовок. Поэтому им требуется такое большое разнообразие расходников при выполнении работы.

Специалисты, занимающиеся гравированием различных материалов профессионально, рекомендуют приобретать наборы насадок от известных брендов, таких как «Дремель» либо «Декстер». Значительная стоимость изделий этих фирм полностью оправдана тем, что их продукция отличается надежностью, высоким качеством и долговечностью. Применение борфрезы по дереву, металлу и прочим материалам производства данных компаний повышает точность обработки заготовок.

Зачастую у специалистов имеется по несколько наборов оснастки, предназначенных для обработки разных материалов и выполнения различных операций. Также отдельные элементы, входящие в их состав, имеют свои конструктивные особенности. Обычно в такие наборы входят:

  • фрезы по металлу, дереву и прочим материалом, разной конструкции;
  • сверла;
  • войлочные, алмазные, а также абразивные шарошки;
  • щетки из проволоки, для очистки поверхностей;
  • гравировальные стержни;
  • диски отрезные.

Также в составе наборов попадается фреза кромочная прямая.

Фреза прямая кромочная Topfix

Сменную оснастку марок «Дремель» и «Декстер» могут использовать не только специалисты мастерских, но и домашние мастера, которые желают совершенствоваться в искусстве гравировки.

По мнению профессионалов, один такой инструмент может прослужить столько же времени, как 10 низкокачественных насадок неизвестного производства.

Некоторые мастера гравировки рекомендуют продукцию фирмы «Зубр», менее качественную, чем у «Дремель» или «Декстер», но более дешевую. В состав набора может входить до 180 единиц расходников востребованных разновидностей. Но продукция от «Зубр», в общем, относится к полупрофессиональной и бытовой категориям.

Рекомендации по выбору насадок

Обычно фрезерная насадка на гравер содержится в комплекте с приобретенным инструментом. Но при постоянной эксплуатации она со временем изнашивается. Также фрезы могут понадобиться для специфических операций — тогда требуется покупать новые боры, чтобы продолжать работать дремелем.

Идеальный вариант – это приобретение рекомендуемой производителем граверов продукции. В таких случаях сохраняется гарантия от фирм на эксплуатируемое устройство. Но случается, что оригинальных расходников не достать по каким-либо причинам, либо же они обойдутся очень дорого при небольшом объеме предстоящих рабочих операций. Тогда понадобится приобретать аналоги или применять даже самоделки. В таком случае главные правила выбора заключается в следующем.

  1. Следует ориентироваться на подходящий под патрон дремеля диаметр хвостовиков: наиболее часто он составляет 2,4 или 3,2 мм.
  2. Нужно приобретать насадки по металлу и другим материалам под вид работ, которые планируется выполнять.
  3. Чтобы гравировать, можно использовать и недорогие наборы, например, китайского или российского производства.
  4. При постоянной, продолжительной работе с мини-дрелью (особенно с твердыми материалами) рекомендуется приобретать качественные, профессиональные наборы, а чтобы изредка гравировать – достаточно бытовых.

Во время обучения различным операциям с дремелем подойдут недорогие изделия. Со временем от них стоит отказаться в пользу более качественной оснастки.

Самодельные насадки на гравер

Можно покупать насадки на гравер не только заводского производства, но также делать их своими руками. Специалисты мастерских и домашние умельцы придумали много вариантов, которые пригодны для выполнения различных операций с разными материалами.

Чтобы самостоятельно сделать полировальные, шлифовальные, фрезеровальные, сверлильные расходные принадлежности на дремель, а также приспособления для резания, используют такие материалы и детали:

  • фанеру;
  • наждачную бумагу;
  • остатки абразивных кругов разной толщины от угловой шлифовальной машины (болгарки);
  • фетр;
  • войлок;
  • различные ткани и резину;
  • проволоку из стали;
  • колесико от дешевой зажигалки;
  • старые боры и сверла (их перетачивают);
  • ножи от электробритвы;
  • ножовочные полотна;
  • металлические крышечки, например, от пивных бутылок;
  • пробки из-под шампанского;
  • обычный дюбель (на его шляпке делают зубья) и другие.

Ниже на фотографиях представлены некоторые готовые к практическому применению самодельные приспособления к гравировальному устройству фрезерного типа.

Дополнительно с самоделкой применяют специальные (например, алмазные) пасты. При этом специалистами достигается результат финишной обработки заготовок разной плотности, сопоставимый по качеству с использованием заводских аналогов боров.

Самодельные насадки для гравера подойдут, чтобы выполнять разнообразные работы в бытовых условиях. Они также позволят сэкономить денежные средства за счет применения доступных, дешевых материалов и деталей от подручных или вышедших из строя (ненужных, старых) механизмов.

Большое разнообразие различных насадок позволяет выполнять с помощью дремеля широкий перечень различных работ с разными материалами. Лучше подбирать расходники, соответствующие рекомендациям производителей оборудования. Профессиональные наборы – это залог качества продукции, но стоят они дорого. Чтобы сэкономить, нужные приспособления можно изготовить самостоятельно. Только следует учитывать, что при этом гарантийное обслуживание на мини-дрель теряется, а во время эксплуатации может возрасти нагрузка на инструмент.

Ссылка на основную публикацию
Adblock
detector
