Устройство фонтанной арматуры нефтяной скважины

Исследования фонтанного типа скважин

При добыче нефти в особенно перспективном месторождении чаще всего находит применение схема фонтанной скважины: в данном случае поднятие нефти до устья производится естественным образом (при помощи пластовой энергии). Данный способ добычи требует меньше всего затрат как на покупку и обслуживание оборудования, так и по времени: поскольку поднятие осуществляется самостоятельно, то на трубах и специальных механизмах можно сэкономить. Конструкция фонтанной скважины и схема расположения оборудования достаточно проста, поэтому ее устройство является наиболее предпочтительным, а в дальнейшем при ослабевании давления можно дооборудовать скважину для создания искусственного поднятия.

Схема фонтанной скважины

Для данного типа скважины колонны труб подвешиваются на арматурной основе, которая ставится на устье. Арматура играет роль подвески, также выполняя функции герметизации самого устья и контроля режима работы всей скважины. НКТ-трубы являются каналом, по которому нефть поднимается от забоя на поверхность. В зависимости от длины скважины протяженность труб доходит до 3 км, колонна может собираться из нескольких изделий, скрепляемых друг с другом последовательно. Длина отдельной трубы варьируется до 10 метров. Оптимальный способ соединения – с помощью муфт с резьбой. Нежелательно использовать сварку для соединения, поскольку после того, как схема фонтанной скважины потребует доработки, придется извлекать на поверхность всю колонну. Спуск, а также поднятие элементов колонны необходимо производить при помощи спецтехники.

Главным элементом конструкции является фонтанная арматура, которая создает прочную конструкцию из стальных прутков и запорных механизмов, и каждый элемент должен быть рассчитан на повышенное давление. Масса готовой конструкции доходит до 1-2 центнеров. Чаще всего используют крестовую или тройную арматуру: первый тип чаще используется на нефтяных месторождениях, где нет примесей механического типа.

Оборудование фонтанных скважин

Фонтанные скважины могут оснащаться оборудованием и в области забоя, и на устье. В случае, если в районе продуктивных пластов породы отличаются высокой прочностью, то может использоваться технология открытого забоя, когда колонна доходит до верхней части пласта, и вскрытие производится на полную мощность. При неустойчивых горных породах, высоком риске осыпания песка забойную область следует укреплять обсадной трубой и цементировать пространство за ее пределами. Приток жидкости при этом создается посредством перфорирования по нижнему краю трубы.

Схема фонтанной скважины подразумевает герметизацию устья, которая производится посредством монтажа головки колонны и арматурной конструкции, оснащенной манифольдом. Создание арматуры производится по требованиям ГОСТ 13846-89, при этом конструкция может иметь отличия по прочности и типу структуры. Основой служит головка, или обвязка, а фонтанная елка включает запорные устройства и элементы для регулирования работы скважины. Головка в конструкции необходима для обвязывания трубопроводов в скважине, а также для регулировки направления и силы потока в затрубной зоне.

Конструктивно арматура для фонтанной скважины позволяет измерить показатели давления на верхнем сегменте елки, выявить температурный режим на боковых отводах елки и самой головки. По стандарту ГОСТ конструкция должна включать блочные элемента и устройствами для предохранения конструкции, которые при необходимости можно активировать на расстоянии. Фонтанная елка представляет собой важную часть общей конструкции, и она позволяет регулировать силу потока в самом трубопроводе и направлять его в промысловое русло.

Оборудование парой труб НКТ изделия большего диаметра помещаются на нижней детали при помощи резьбового соединения на элемент, который служит одновременно для герметизации пространства за трубами. Если скважину не следует останавливать при работе, имеет смысл поставить двухсекционную елку, которая заканчивается сверху специальным буфером и манометром. При спуске в функционирующую фонтанную скважину данные устройства заменяет лубрикатор. Разновидности конструкции выбираются, исходя из характеристик скважины и характеристик добычи нефти в конкретном месторождении.

Исследование фонтанных скважин

Схема фонтанной скважины требует проведения регулярных исследований, которые осуществляются по методике пробных откачек жидкости и по способу восстановления давления в забое в момент после остановки работы оборудования. Корректировку режима функционирования специалисты производят, меняя штуцеры и устанавливая элементы с различными по размеру отверстиями. Способ пробной откачки может с успехом использоваться при выявлении степени продуктивности скважины и определения оптимального режима ее функционирования. Что касается способа восстановления уровня давления, то по нему можно вычислить основные характеристики пласта.

Исследование по методу пробной откачки в последнее время производится для построения линий индикации по зависимости дебитов от изменений в давлении. Также работа необходима для вычисления продуктивного коэффициента, содержания примесей, в том числе воды, во время разных режимов эксплуатации. Замеры производятся при помощи манометра, расходометра, определяют размеры отверстий в штуцере. Посредством замены на главном манифольде специалист ставит новый режим работы и замеряет показатели давления и расхода, после чего выясняет, что сообщает разница результатов.

Процедура отбора жидкости для исследования проводится при помощи специальных приспособлений, которые фиксируются и опускаются наподобие манометра. Спуск самого манометра требует наличия в конструкции лубрикатора, который будет оснащен сальником с роликом. Сальник играет роль герметизирующего вещества для отверстия, через которое проводится проволока. При необходимости осуществить глубокие исследования необходимо воспользоваться механической подъемной лебедкой, которая ставится в 20-30 метрах от устья.

Сначала вниз опускают шаблон, затем измерительный прибор (иногда с утяжелителем). Чтобы проволока не оборвалась в момент проведения исследования, нельзя, чтобы оборудование спускалось ниже края трубы. Чтобы предотвратить подобное явление, башмак оснащается специальной шпилькой, которая ограничивает спуск внутри колонны. Поднятие производится на малой скорости, на последних метрах она должна быть минимальной (в ряде случаев устройства для исследований вытаскивают вручную).

Измерение дебита производится на групповых установках, и для отбора используется краник, который забирает пробу жидкости и выдает результат через некоторое время.

Выводы

Фонтанные скважины достаточно часто устраиваются для добычи нефти, когда жидкость может подниматься посредством пластового давления высокой мощности. Как и другие типы скважин, она оборудуется специальными видами оснастки. Грамотные расчеты и правильно взятые анализы – гарантия того, что продуктивность горизонтов, степень разработки и иные важные факторы будут на высоте.

Видео: Фонтанный и газлифтный способ добычи нефти

Фонтанная эксплуатация нефтяных скважин — Оборудование устья фонтанной скважины

В скважину с фонтанной эксплуатацией спускают НКТ. Их следует подвесить на устье скважины и направить через них продукцию скважины, для чего необходимо герметизировать пространство между НКТ и эксплуатационной колонной. Для поддержания оптимального режима фонтанирования необходимо регулировать степень использования пластовой энергии, для чего создают противодавление, как правило, на устье. Кроме того, оборудование устья должно предусматривать возможность замера давлений в затрубном пространстве и на выкиде, ввода в скважину газа или жидкости.

Эти задачи решает фонтанное устьевое оборудование, называемоефонтанной арматурой.

· Условия работы фонтанной арматуры определяются:

· давлением газов и газонефтяной среды со стороны скважины;

· наличием мехпримесей и скоростью его движения в арматуре;

· химическим составом газа и нефти и их температурой.

Основным фактором, влияющим на тип применяемого оборудования, является давление газа и газонефтяной смеси.

При спущенных до забоя НКТ и наличии на забое свободного газа затрубное пространство будет заполнено сжатым газом, и давление будет равно забойному давлению (без учета веса столба газа). При закрытии скважины это давление будет близко к пластовому. Следовательно, при эксплуатации пласта, содержащего свободный газ, рабочее давление фонтанной арматуры следует принимать близким к пластовому.

В первом приближении пластовое давление принимают равным гидростатическому.

Глубина вскрываемых пластов, а следовательно, и пластовое давление колеблется в широких пределах.

Для удовлетворения различным условиям фонтанирования по ГОСТ 13846-84 арматуру изготовляют по разным схемам (рис. 3.1). Основные параметры фонтанной арматуры приведены в табл. 3.1. Зарубежные фирмы изготовляют фонтанную арматуру по стандарту АНИ6Т, что в основном соответствует нашему ГОСТу. По заказу потребителя арматура может быть изготовлена, например, на давление 210 МПа.

Устье скважины заканчиваетсяколонной головкой, которая обвязывает, т.е. соединяет между собой техническую и обсадную (эксплуатационную) колонны, и герметизирует пространство между ними. На верхний фланец колонной головки устанавливают фонтанную арматуру с манифольдом. В свою очередь, фонтанная арматура состоит из трубной головки и елки.

Трубная головка предназначена для подвески одного или двух рядов подъемных труб, их герметизации, а также позволяет выполнять технологические операции при освоении, эксплуатации и ремонте скважин. Колонны подъемных труб подвешивают к трубной головке на резьбе или муфте. В первом случае при однорядной конструкции лифта трубы подвешивают на стволовой катушке; при двухрядной внутренний ряд труб — на стволовой катушке, а наружный — на тройнике трубной головки. Во втором случае при однорядной конструкции лифта трубы подвешивают на муфтовой подвеске, устанавливаемой в крестовике трубной головки; при двухрядной для внутреннего ряда труб муфтовую подвеску устанавливают в тройнике трубной головки, а для наружного — в крестовике.

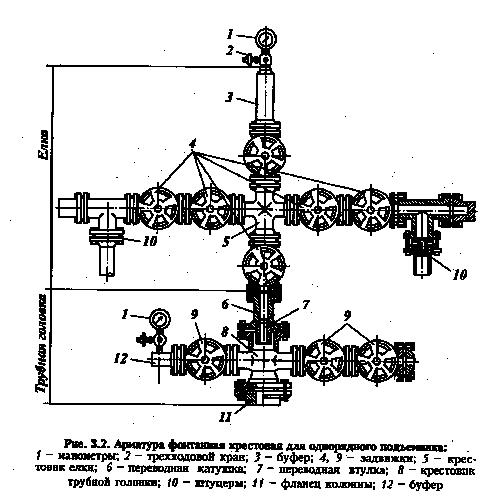

Фонтанная елка предназначена для направления потока продукции через манифольд и выкидную линию на замерную установку, для регулирования режима эксплуатации и контроля за работой скважины путем спуска глубинных приборов.

Елка араматуры выполняется тройниковой (одно- или двухструнной) либо крестовой (двухструнной). Тройниковую арматуру с двухструнной елкой рекомендуют для скважин, в продукции которых содержатся механические примеси.

В тройниковой двухструнной арматуре рабочая струна -верхняя, а в крестовой может быть любая. Запасные струны используют при смене штуцера или запорного устройства.

Арматуру выбирают по необходимому рабочему давлению и схеме (тройниковая или крестовая) с учетом подвески одного или двух рядов насосно-компрессорных труб.

На заводе-изготовителе фонтанную арматуру подвергают пробному гидравлическому испытанию, при котором для арматуры, рассчитанной на рабочее давление до 70 МПа, давление испытания Рисп = 2Рр, а от 70 МПа и выше Рисп =1,5 Рр

Фонтанная арматура с выкидной линией соединяется мани-фольдом, который включает запорные и предохранительные устройства, тройники и другие элементы. Запорные устройства в фонтанной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.

В зависимости от условий эксплуатации арматуру изготовляют для некоррозионных и коррозионных сред, а также для холодной климатической зоны.

Шифр фонтанной арматуры определяет ее схему, конструкцию, способ управления задвижками, условный проход по стволу и боковым отводам, давление, климатическое исполнение и коррозиестойкость.

Полный шифр фонтанной арматуры (ГОСТ 13846-84) условно представляется в виде

где А — арматура; Ф — фонтанная; X1 — конструктивное исполнение: с фланцевыми соединениями — без обозначения (наиболее распространенное); подвеска подъемной колонны на резьбе переводника трубной головки — К; подвеска подъемной колонны на муфте в трубной головке — без обозначения; для эксплуатации скважин УЭЦН — Э; Х2 — номер схемы арматуры; при двухрядной концентричной подвеске к номеру схемы добавляется буква «а»; Х3 — способ управления задвижками:

Читать еще:  Расчет электропотребления по мощности

вручную — без обозначения; дистанционно и автоматически -В; автоматически — А; X4, — условный проход (в мм) по ГОСТ 13846-84; когда условные проходы ствола елки и ее боковых отводов отличаются, цифровое обозначение указывают дробной величиной; Х5 — рабочее давление, МПа; Х6 — климатическое исполнение по ГОСТ 15150-69: для умеренной климатической зоны — без обозначения; для умеренной и холодных климатических зон — ХЛ; Х7 исполнение по коррозиестойкости: для обычных сред — без обозначения; для сред, содержащих: до 6 % СО2 — К1; до 6 % Н2S и СО2; — К2; до 25 % Н2S и СО2; -КЗ.

На фонтанную арматуру введены изменения в ГОСТ 13846-89. Стандарт разработан на устьевую фонтанную и нагнетательную арматуру, состоящую из устьевой елки и трубной обвязки, независимо от области применения по климатическому району и рабочей среде. Настоящий стандарт не распространяется на устьевую арматуру с параллельным подвешиванием НКТ, для добычи и нагнетания теплоносителя, а также на скважины с подводным расположением устья.

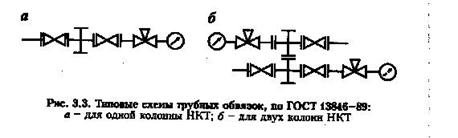

Типовые схемы фонтанных елок по ГОСТ 13846-89 аналогичны ГОСТ 13846-84. Основное отличие нового стандарта в том, что в нем предусмотрена не одна, а две схемы трубных обвязок. Первая схема трубной обвязки по ГОСТ 13846—89 аналогична ГОСТ 13846-84, а вторая схема трубной обвязки позволяет подвешивать две колонны НКТ по схеме «труба в трубе» (рис.)

Необходимая схема фонтанной арматуры подбирается путем сочетания необходимой схемы фонтанной елки с требуемой схемой трубной обвязки.

Фонтанную арматуру на 14 МПа изготовляют тройникового и крестового типов с крановыми запорными устройствами для скважин, эксплуатируемых фонтанным способом и погружными центробежными электронасосами. Арматура предназначена для работы с некоррозионной средой, с объемным содержанием механических примесей до 0,5 %. Температура рабочей среды 120 °С.

Трубная головка фонтанной арматуры с пробковыми кранами позволяет проводить различные технологические операции при давлении до 20 МПа. Фонтанную арматуру с пробковыми кранами выпускают по схемам 1, 3 и 5 ГОСТ 13846-84.

На боковых струнах фонтанной елки установлены регулируемые дроссели.

Запорными устройствами фонтанной арматуры на 14 МПа являются пробковые краны типа КППС.

Уменьшение усилий при повороте пробки, предохранение уплотняющих поверхностей от коррозии и износа, а также обеспечение герметичности затвора крана достигаются за счет специальной конструкции и уплотнительной смазки. Смазку ЛЗ-162 закладывают в кран через канал шпинделя при вывернутом нажимном болте. Под действием нажимного болта при его ввертывании смазка продавливается по четырем вертикальным канавкам пробки и поступает в нижний кольцевой канал. В результате каналы со смазкой находятся под давлением и окружают замкнутым кольцом проходные отверстия крана, создавая тем самым необходимую герметичность.

Фонтанную арматуру, рассчитанную на рабочее давление 21 и 35 МПа, изготовляют по тройниковой схеме для подвески одного или двух рядов подъемных насосно-компрессорных труб на резьбовой подвеске патрубка.

Запорным устройством в такой фонтанной арматуре является прямоточная задвижка ЗМС1 с затвором, герметичность которого обеспечивается плотным контактом шибера с седлами.

Для регулирования дебита скважины фонтанную арматуру оснащают дросселем регулируемого или нерегулируемого типа.

На боковых отводах елки и трубной головки могут быть предусмотрены отверстия для подачи ингибиторов в затрубное пространство и ствол елки, карманы для замера температуры среды, а такжевентили для замера давления.

В прямоточных задвижках ЗМС1 герметичность создается плотным контактом шибера с седлами как на входе, так и на выходе.

Фонтанную арматуру на рабочее давление 70 МПа изготовляют по схеме 6 ГОСТ 13846-84. В качестве запорного устройства применяются прямоточные задвижки ЗМАД и ЗМАДП с двухпластинчатым шибером, с уплотнением «металл по металлу», с автоматической подачей смазки в затвор.

Арматура в зависимости от типа комплектуется различными задвижками: АФбаВ — с ручным, дистанционным и автоматическим управлением; АФ6А — с ручным и автоматическим управлением; АФ6 — с ручным управлением.

Задвижки ЗМАДП с дистанционным и автоматическим управлением пневмоприводные имеют дублирующее ручное управление.

188.64.169.166 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Фонтанная арматура для нефтяных и газовых скважин

ОБОРУДОВАНИЕ УСТЬЯ СКВАЖИН

ОБОРУДОВАНИЕ УСТЬЯ ЭКСПЛУАТАЦИОННЫХ СКВАЖИН

Колонные головки

По окончании бурения скважины, спуска эксплуатационной колонны и ее цементирования, верхние части обсадных колонн (кондуктора, промежуточной и эксплуатационной) соединяют при помощи колонной головки.

Для испытания продуктивных горизонтов и обеспечения последующей их эксплуатации без осложнений обвязка колонн на устье должна обеспечивать:

1. герметизацию, контроль давления и возможность заполнения промывочной жидкостью заколонного пространства;

2. жесткое соединение верхней (устьевой) части эксплуатационной колонны с другими колоннами, спущенными ранее в скважину;

3. возможность фиксирования некоторых величин натяжения эксплуатационной колонны.

4. восстанавливать на­рушенную герметизацию межколонного кольцевого пространства путем нагнетания специальных паст или самотвердеющих пластиков.

Колонные головки устанавливаются на всех скважинах независимо от способа их эксплуатации.

Для нефтяных, газовых и газоконденсатных скважин выбор типа колонной головки зависит от пластового давления.

В промысловой практике применяют колонные головки двух типов: клиновую

(рис. 11.1.1) ГКК и муфтовую ГКМ (рис. 11.2.).

Наиболее распространена колонная головка клиновая. Она предназначена для обвязки двух колонн — промежуточной и эксплуатационной или эксплуатационной и кондуктора

Колонные головки испытывают на герметичность опрессовкой на рабочее давление согласно паспортным данным, а также на прочность корпуса на пробное давление согласно приведенным ниже данным.

Рис.11.1. Колонная головка клиновая типа ГКК

1-фланец; 2-пробка; 3-корпус головки; 4-резиновые уплотнители; 5-пакер; 6-клинья; 7-патрубок; 8-эксплуатационная колонна; 9-фланец для установки головки на устье; 10-фланец промежуточной колонны.

Рисунок 11.2. Головка колонная муфтовая типа ГКМ.

1-корпус головки; 2-металлическая манжета; 3-резиновые кольца; 4,6-фланцы; 5-полукольцо; 7-муфта для подвески эксплуатационной колонны; 8-манометр; 9-патрубок с фланцем; 10-кран.

Рабочее давление, МПа 7; 14; 21; 35; 70; 103

Пробное давление при условном диаметре проходного сечения фланца головки, который присоединяется к обсадной колонне:

После установки колонной головки на устье газовой скважины ее опрессовывают газообразными агентами в следующем порядке:

1) Через межколонное пространство на устье опрессовывают на давление, отвечающее допустимому внутреннему давлению промежуточной колонны, но не выше давления, которое может вызвать поглощение жидкости;

2) устанавливают на колонну трубную головку фонтанной арматуры, снижают уровень жидкости в колонне и вторично спрессовывают газом (воздухом) колонную головку на максимальное рабочее давление обсадной колонны, на которой установлена колонная головка, и дают выдержку давле­ния не менее 5 мин.

При опрессовках колонной головки не должно быть утечки газа.

Техническая характеристика колонных головок

По условиям эксплуатации оборудование подразделяется на три группы:

для умеренного макроклиматического района

1) не коррозионной среды;

2) коррозионной сред;

3) для холодного макроклиматического района и не коррозионной среды.

В шифре колонных головок приняты следующие обозначе­ния: Г—головка, К—колонна, К или М—способ подвешива­ния колонн (соответственно на клиньях или на муфте), 1, 2, 3 и т. д.—число подвешиваемых колонн (без учета колонны кон­дуктора), первое число—рабочее давление, второе число— диаметр эксплуатационной колонны в мм, третье число—диа­метр технической колонны, четвертое число—диаметр ко­лонны кондуктора в мм, ХЛ—климатическое исполнение для холодного района, исполнение по коррозионной стойкости:

К1—для сред, содержащих СО2 до 6 %;

К2—для сред, содержащих H2S иСО2 до 6 %;

КЗ—для сред, содержащих H2S и СО2 до 25%;

К2И—для колонных обвязок, изготовленных из малолеги­рованной и низкоуглеродистой стали с применением ингибитора в скважине.

Например, оборудование обвязки обсадных колонн с клиновой подвеской двух колонн (без учета колонны кондуктора) диаметром 140 и 219 мм на рабочее давление 35 МПа в коррозионностойком исполнении для сред, содержащих H2S и CO2до 6%: ГКК2-350-140Х219Х426К2.

Фонтанная арматура для нефтяных и газовых скважин

Эта арматура предназначена для герметизации устья скважин, контроля и регулирования режима их эксплуатации, а также для проведения различных технологических операций в умеренном и холодном макроклиматических районах для сред, содержащих СО2, H2S и СО и пластовую воду. Собирается по схемам тройникового и крестового типов (рис. 11.3, схемы 1—6) согласно ГОСТ 13846—84.

По заказу потребителя арматуру можно поставлять в сле­дующем комплекте:

· станция управления СУАП;

· дублирующие запорные устройства на боковых отводах елки и трубной головке;

· дополнительная трубная головка с запорным устройством на боковом отводе, обеспечивающая эксплуатацию скважин двухрядной концентричной подвеской подъемных труб;

· специальный переводник трубной головки, обеспечивающий спуск в скважину электрического кабеля для питания электро­энергией скважинного центробежного электронасоса (ЭЦН).

Схема 1 Схема 2

Схема 3 Схема 4

Схема 5 Схема 6

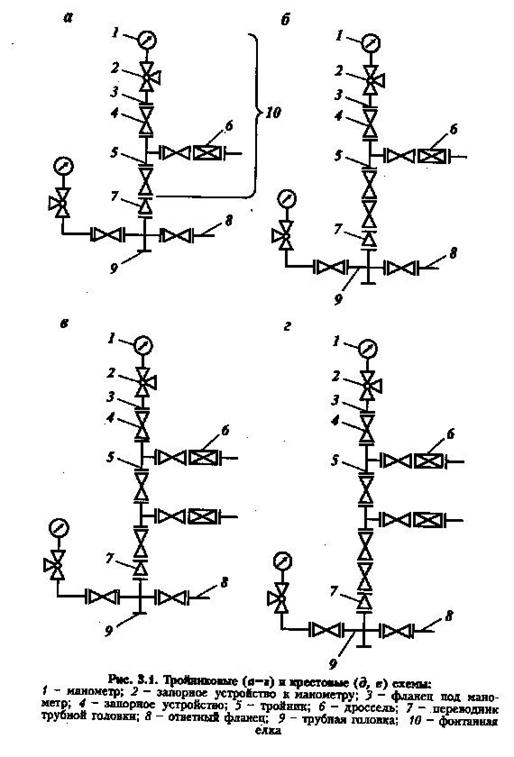

Рис. 11.3. Схема фонтан­ной арматуры тройникового и крестового типов:

1 — манометр; 2 — запор­ное устройство к маномет­ру; 3 — фланец под мано­метр; 4 — запорное устрой­ство; 5 — тройник; 6 — дроссель; 7 — переводник трубной головки; 8 — ответ­ный фланец; 9 — трубная головка; 10- крестовина.

Кроме того, арматуру можно изготавливать:

· для скважин, оборудованных скважинными управляемыми устройствами;

· по схемам, обеспечивающим возможность соединения скважинного предохранительного устройства с системой управления им, а также нагнетания ингибиторов.

В шифре фонтанной арматуры приняты следующие обозначения: АФ—арматура фонтанная; конструктивное исполнение по схемам ГОСТ 13846—84; а—двухрядная концентричная подвеска подъемных труб; К—подвеска подъемной колонны на резьбе переводника трубной головки (на муфтовой подвеске буква не пишется); Э—для эксплуатации скважин с погружными центробежными электронасосами; В—способ управления задвижками (дистанционный и автоматический); первое число—диаметр условного прохода по стволу и боковым стру­нам в мм; второе число—рабочее давление; ХЛ—климатиче­ское исполнение для холодного района; исполнение по коррози­онной стойкости: К1 —для сред, содержащих СО2 до 6 %; К2— для сред, содержащих СО2 и Н2S до 6%; КЗ—то же, Н2S и СО2 до 25%; К2И—для фонтанной арматуры, изготовленной из мало­легированной и низкоуглеродистой стали, с применением ин­гибитора в скважине.

Например, арматура фонтанная с подвеской подъемных труб на резьбе переводника трубной головки, по схеме 6 ГОСТ 13846—84, с дистанционным и автоматическим управлением за­движек, с условным проходом 100 мм, рассчитанная на рабочее давление 21 МПа для не коррозионной среды и холодной климатической зоны—АФК6В-100Х21ХЛ; арматура фонтанная с двухрядной концентричной подвеской подъемных труб на муфте для скважины, содержащей в продукции до 25 % H2S и С02—АФ6аВ-80/65х70КЗ (80—проход по стволу, 65—по боковым струнам в мм).

Читать еще:  Редуктор лягушка для газового баллона

Арматура включает трубную головку, фонтанную елку, запорные устройства с ручным и пневматическим управлением, регулирующие устройства (дроссели).

Трубная головка предназначена для подвески одного или двух рядов насосно-компрессорных труб, их герметизации, а также для выполнения технологических операций при ос­воении, эксплуатации и ремонте скважин. Колонны подъемных труб подвешивают на резьбе и на муфтовой подвеске.

Подвешивание колонн на резьбе осуществляется:

· при одно­рядном лифте—на резьбе стволовой катушки;

· при двухрядном лифте: внутренняя колонна — на резьбе стволовой катушки; наружная—на резьбе тройника (крестовины) трубной головки.

Подвешивание колонн на муфтовой подвеске осуществляется:

· при однорядном лифте—на муфте в крестовине трубной головки;

· при двухрядном лифте: внутренняя—на муфте в тройнике трубной головки, наружная—на муфте в крестовине.

Елка предназначена для направления продукции скважины в выкидную линию регулирования режима эксплуатации, для установки специальных устройств при спуске скважинных при­боров или скребков для очистки труб от парафина, замера давления и температуры среды, а также для проведения некоторых технологических операций.

Боковые струны арматуры оканчиваются ответными флан­цами для приварки к линиям манифольда. На фланцах боковых отводов трубной головки и фонтанной елки предусматрива­ются отверстия для подачи ингибиторов коррозии и гидратообразования в затрубное пространство и в ствол елки.

В качестве запорных устройств фонтанной арматуры применяют проходные пробковые краны и прямоточные задвижки с принудительной или автоматической подачей смазки. Для регулирования режима эксплуатации на боковых струнах елки установлены регулируемые или нерегулируемые дроссели со сменной втулкой из износостойкого материала. Основные параметры фонтанной арматуры по ГОСТ 13846—84 приведены в табл. 11.2.

Основные параметры фонтанной арматуры по ГОСТ 13846—84

Фонтанная арматура – важная часть нефтегазовых скважин

Устьевая фонтанная арматура АФК считается одним из самых важных устройств в сфере добычи нефти и газа. Все требования к ней изложены в Государственном стандарте 13846.

1 Фонтанная арматура – схема и общая информация

Под описываемым видом арматуры понимают определенную часть устьевого оборудования газовых и нефтяных скважин. Она необходима для обвязки и герметизации устья, а также для:

  • перекрытия добываемой нефти и газа и направления их в трубопровод;
  • подвески колонны (подъемной) насосно-компрессорных труб;
  • осуществления на скважине различных технологических процедур;
  • регулирования и контроля работы скважины;
  • монтажа центробежного электрического насоса (ЭЦН).

Фонтанирование нефтяной (газовой) скважины – это явление, при котором на поверхность с забоя скважины наблюдается подъем пластового флюида. Такое явление становится возможным за счет наличия пластовой энергии. Как правило, фонтанирование скважины фиксируется на первых стадиях разработки месторождений полезных ископаемых, когда на забое имеется высокое давление и большой запас пластовой энергии. Впрочем, если говорить конкретно о газоконденсатных и газовых скважинах, то можно отметить тот факт, что они способны эксплуатироваться по фонтанной методике достаточно долго.

Описываемая нами арматура для скважин монтируется на колонную обвязку (на верхний ее фланец). Состоит она из двух элементов – фонтанной елки и трубной обвязки.

По Госстандарту 13846–89 арматура для скважин подразделяется на разные виды по нескольким показателям и может быть:

  • тройниковой либо крестовой в зависимости от конфигурации фонтанной елки;
  • двухрядной либо однорядной (по количеству рядов насосных трубных изделий, которые спускаются в скважину);
  • оборудованная кранами либо задвижками (классификация по конструкции запорных приспособлений).

Также арматура различается по величине своего проходного диаметра (50–150 миллиметров) и по показателю рабочего давления (14–140 мегапаскалей).

2 Конструкция и устройство фонтанной арматуры – трубная обвязка

На трубную обвязку монтируется фонтанная елка. Кроме того, такая обвязка предназначается для:

  • герметизации зазора между затрубным пространством и эксплуатационной обсадной колонной;
  • регулирования давления в затрубном пространстве;
  • установки колонн НКТ;
  • промывки газовых и нефтяных скважин и закачки в них разнообразных элементов и соединений, включая и рабочие агенты.

Трубная обвязка производится таким образом, чтобы на нее можно было подвесить два или только один ряд насосно-компрессорных труб. Конструкционно она состоит из трубной подвески и крестовины, оснащенной боковыми отводами (их на устройстве всегда два).

Трубы подвешиваются на обвязку двумя способами:

Если речь идет о резьбовом креплении, на крестовину монтируют специальную катушку (ее называют стволовой), а один ряд насосно-компрессорных изделий подвешивают на патрубок либо на особый переводник. При использовании муфты крестовина оснащается муфтовой подвеской.

В тех случаях, когда в скважину планируется погружать два ряда насосно-компрессорных труб (бывают еще и обсадные трубы для скважин), на крестовину рассмотренной нами обвязки монтируют тройник. В данной ситуации наружный ряд трубных изделий крепится к патрубку (точнее – к тройнику, который расположен на нем), а внутренний ряд – через переводник к стволовой катушке. Допускается монтировать два ряда труб и на муфте. Тогда в крестовине будет размещаться наружный их ряд, а в тройнике обвязки – внутренний.

Для отслеживания величины давления в пространстве за трубами предназначен манометр трубной обвязки. Он крепится на боковом отводе крестовины. Указанный манометр располагает устройством запорно-разрядного типа.

3 Фонтанная елка – часть арматуры

Как уже было сказано, на трубную обвязку монтируется фонтанная елка. Для этих целей используется верхний фланец. Елка требуется для:

  • контроля на устье скважины величины рабочего давления;
  • направления газового или нефтяного потока на замерное устройство (в выкидную линию);
  • закрытия скважины;
  • спуска диагностической аппаратуры и приборов в скважину;
  • изменения технологических режимов функционирования скважины.

Существует несколько разных конструкций фонтанных елок. Все они делятся на два типа – тройниковые и крестовые. И в первых, и во вторых имеются следующие элементы:

  • запорное устройство;
  • центральная задвижка;
  • переводник, который ведет к головке (трубной);
  • штуцер (специалисты нефтегазовой сферы обычно именуют его дросселем).

Различие же между конструкциями заключается в том, что в крестовых вариантах имеется крестовина, а в тройниковых – тройник. Причем тройников может быть два, если монтируется двухъярусная конструкция насосно-компрессорных труб, или один (конструкция в один ярус).

Верхняя часть елки накрыта буфером (иначе он называется колпаком). Крестовая схема предусматривает наличие рабочего и запасного бокового отвода, тройниковая – наличие запасной (расположена снизу) и рабочей (находится вверху) выкидной линии. Запасные линии в процессе эксплуатации находятся в закрытом положении. Их открывают только тогда, когда возникает потребность в проведении ремонтных либо обслуживающих мероприятий:

  • при разрушении конструкции, вызываемом коррозией;
  • при необходимости замены штуцера и так далее.

Конкретный вид елки, а также количество выкидных линий подбирают с учетом параметров газовой или нефтяной скважины. На большинстве современных объектов устанавливают тройниковые фонтанные елки, в которых число таких линий равняется двум. А вот одна выкидная линия монтируется только в скважинах с малым (до 14 МПа) давлением в устье. Крестовая же схема признается оптимальной для скважин с давлением свыше 35МПа при условии, что в жидкой или газовой смеси, выносимой на поверхность, нет механических твердых включений.

Добавим, что существует и два отдельных типа елки без центральной задвижки, но они в настоящее время на отечественных нефтегазовых предприятиях не используются.

4 Особенности дросселирующих устройств нефтегазовых скважин

На запасных и рабочих выкидных линиях, как было сказано, монтируются штуцеры (дроссели). Они образуют гидравлические локальные сопротивления потоку добываемой продукции и требуются для корректирования режима функционирования скважины. Штуцеры делят на:

  • нерегулируемые:
  • регулируемые.

Самым простым нерегулируемым штуцерным устройством является 10-миллиметровый диск из стали (подходит и низколегированная, и высоколегированная сталь), который размещается между фланцами. Подобный дроссель располагает в своем центре отверстием сечением в пределах 3–35 миллиметров. Выбираемое для каждого конкретного случая сечение позволяет скважине и арматуре работать в заданном технологическом режиме.

Дроссели регулируемого типа похожи на обычный вентиль. Их проходной диаметр можно изменять по мере необходимости при помощи наконечника, которые посредством перемещения маховика отдаляется от втулки либо приближается к ней. Регулируемые штуцеры эксплуатируются при нагрузке не более 70 МПа. Применяются они реже, чем нерегулируемые, так как срок эксплуатации регулируемых устройств очень мал (если из скважины вместе с нефтью или газом подается материал высокого абразивного уровня, они сразу же выходят из строя).

Состав и назначение фонтанной арматуры: схема обвязки

Трубная конструкция включает в конструктивный состав разные фланцевые соединения, тройники, отводы и другие изделия. Для уплотнения соединений в таких сооружениях применяют прокладки из стали, которые содержат минимальное количество углерода.

Фонтанная арматура предназначается для решения множества задач. В частности, одна из таких задач — устройство обвязки трубопроводов различного назначения. Использование этого оборудования позволяет выполнять управление движением рабочей среды и обеспечивать исполнение процессов, контролирующих производство. Устройства применяют для герметизации отводов от основных трубопроводов.

Назначение фонтанной арматуры

Устройства этого класса отвечают за решение следующих инженерно-технических задач:

  • обеспечение герметизации скважины;
  • отведение продукции, транспортируемой по трубопроводной системе;
  • для настройки и поддержания дебита скважины;
  • при обеспечении доступа к скважинному забою;
  • для обеспечения забора проб, без остановки производственных процессов.

Изделия этого класса применяют при высоком давлении, возникающим под действием нагрузок. Арматуру используют когда существует возможность воздействия агрессивных сред внутри скважины. Довольно часто она применяется, если в жидкости присутствует большое количество примесей разного происхождения и размера.

При использовании такой системы необходимо учитывать то, что это оборудование должно иметь длительный срок эксплуатации и необходимый запас прочности. Основные потребители этой продукции это предприятия занятые на добыче и транспортировке углеводородов, а также строительстве трубопроводных транспортных систем.

Разновидности арматуры

ГОСТ, которые действуют на территории нашей страны, определили следующие типы фонтанной арматуры:

  1. Тройниковая (крестовая) — схема позволяет подключать отводы к сборным и замерным установкам при помощи выкидных линий.
  2. Двухрядная (однорядная) — ее оснащают задвижками или кранами. Первые применяют для работы на нефтяных скважинах, вторые — на газовых.

Кроме вышеописанной классификации, применяют и такую:

  1. По давлению. Типовое оборудование работает при давлении от 7 до 105 МПа. Арматура, которая рассчитана на работу при высоком давлении используют для работы на глубоких скважинах. Кроме того, ее устанавливают на скважинах, в которых было отмечено наличие опасное давление пластов.
  2. По размеру прохода ствола. Этот размер лежит в пределах от 50 до 150 мм. Устройства с рабочими диаметрами от 100 до 150 мм устанавливают на скважины по добыче нефти и газа с высоким дебитом.
Читать еще:  Отзывы о газовых конвекторах на сжиженном газе

Проектировщик, подбирая материал для производства арматуры, должен учитывать свойства среды. Кстати, для установки изделий во взрывоопасной среде не желательно устанавливать узлы и агрегаты, выполненные из чугуна.

В состав типовой арматуры входят разные типы задвижек, клапаны и пр. В состав специальной обвязки включают редукционные вентили, затворы и клапаны для подачи катализаторов и работы резервной арматуры.

Конструкция фонтанной арматуры

ГОСТ 13846–84, подразумевает применение схем тройникового и крестового типа. В состав типовой фонтанной арматуры входят такие узлы, как:

  • трубная головка;
  • фонтанная елка;
  • запорные устройства, управляемые в ручном режиме;
  • дроссели.

Трубная головка предназначена для того, что на нее подвешивают НКТ в несколько рядов и обеспечения их герметичности. Кроме того, она принимает участие в некоторых технологических процессах, связанных с освоением, работой и обслуживанием скважины.

Это устройство, при необходимости выполнять замену установленных на ней боковых задвижек. Для этого применяют глухие пробки, устанавливаемые в резьбе, нарезанной в корпусе.

Фонтанная елка призвана решать следующие задачи:

  • направление готовой продукции в линию;
  • принятие участия в монтаже дополнительных устройств;
  • выполнение замеров параметров работы трубопроводной сети;
  • обеспечение спуска устройств для очистки скважинных труб.

Запирающие устройства представлены пробковыми кранами и задвижками с подаваемой смазкой. Главная их задача перекрывание движение рабочей среды.

Технические требования к конструкции

В ГОСТ 13846–89 определил, что фонтанная арматура предназначена для выполнения герметизации скважин, перекрывания движения рабочей среды и выполнения других технологических процедур. В соответствии с нормативами, регламентированными в ГОСТ 15150–69 эти устройства, могут работать при температурах от -60 до +40 градусов.

В ГОСТ 51365–2009 определяет технические условия и требования к указанной арматуре. Проектировщики, занимающиеся конструированием оборудования должны руководствоваться требованиями этого документа.

Маркировка арматуры

Для маркировки этого типа продукции применяют буквенно-цифровые сокращения, которые обозначают следующим образом АФХ или АФКХ, где АФ говорит о типе арматуры, в этом случае арматура фонтанная, буква «К» сообщает о методе подвески трубопровода. Буква Х (от 1 до 6) показывает на схему в соответствии с ГОСТ 13846–84 . Кроме того, в маркировке изделия могут быть указаны численные параметры, показывающие рабочий диаметр и давление, климатическое исполнение и некоторые другие, в частности, класс коррозионной стойкости.

Монтаж и демонтаж фонтанной арматуры

В процессе эксплуатации нефтяной или газовой скважины выполняют установку конструкции. Для присоединения используют колонные головки. Отверстия, расположенные в верхнем фланце, позволяют фиксировать детали с разными типоразмерами. Процесс установки оборудования выполняют в несколько шагов.

В пространство между фланцами укладывают прокладку, выполненную из малоуглеродистой стали и имеющей овальную форму. С помощью элеватора колонну труб опускают на место установки. После этого трубы собирают между собой с помощью резьбовых соединений. Кстати, резьбу перед сборкой имеет смысл покрыть защитной смазкой. После окончания сборки установки необходимо провести ее опрессовку.

Ремонт этого оборудования необходимо выполнять только на специальных предприятия. Перед тем как отправить ее в ремонт, установка должна быть разобрана. Елку надо промыть и в это время провести обследование оставшихся компонентов.

Фонтанная арматура и схема ее обвязки, конструируется так, что бы она могла защитить окружающую среду от воздействия на нее рабочей среды, подаваемой в трубопроводной системе.

Принцип работы и устройство фонтанной арматуры нефтяной скважины

Фонтанный способ эксплуатации нефтяных скважин подразумевает использование специализированного оборудовании и трубной обвязки устья. Это оборудование бывает как наземного (устьевая арматура), так и подземного (скважинного) типа. Далее мы рассмотрим основные аспекты фонтанной эксплуатации скважин и основные виды оборудования нефтяных скважин такого типа.

Фонтанная эксплуатация нефтяных скважин

Главным процессом эксплуатации нефтяных скважин является подъем на поверхность от забоя нефтяной жидкости или природного газа.

Происходить этот процесс может и под действием природной энергии (Wп), которая поступает к забою скважины вместе с жидкостью или газом, и под действием энергии, которая вводится в скважину с поверхности (Wи).

Смесь нефтяной жидкости и попутного газа, после прохождения по стволу скважинной колонны, посредством специального устьевого оборудования направляется в специальные устройства, называемые сепараторами, в которых происходит разделение жидкой нефтяной составляющей от растворенного в ней газа, и на замерные устройства, определяющие количество полученного сырья.

После этого нефть закачивается в трубопроводы промыслового назначения. Чтобы обеспечить продвижение углеводородной смеси по этой трубопроводной системе, в устье скважины необходимо поддерживать определенное значение давления.

В связи с этим, общая формула энергетического баланса выглядит следующим образом:

Расшифруем незнакомые обозначения:

W1 – это энергия, которая тратится на подъем газожидкостной смеси от забоя до устья скважины;

W2 – энергия, которая расходуется этой смесью в процессе движения через оборудование устья;

W3 – энергия, которая уносится газожидкостной струей пределы скважинного устья.

Если значение Wи равно нулю, то такую эксплуатацию называют фонтанной. Если этот параметр имеет ненулевое значение, то говорят о механизированной нефтедобыче.

Передача энергии Wи производится либо посредством воздуха или сжатого газа, либо при помощи насосного оборудования. Первый способ называют газлифтным, а второй – насосным.

Фонтанирование нефтяной скважины, которое обеспечивается только гидростатическим давлением продуктивного пласта (Рпл), на практике при эксплуатации скважин нефтяных промыслов встречается редко. Чаще всего вместе с жидкой нефтью в продуктивном слое присутствует пластовый газ, который играет основную роль в процессе фонтанирования горной выработки.

Это утверждение верно и для тех месторождений, на которых явно выражен водонапорный режим. Такой режим характеризуется содержанием в нефти находящегося в растворенном состоянии газа, и этот газ в пределах продуктивного пласта из жидкости не выделяется.

Пластовый газ выполняет сразу две функции: во-первых, выталкивает нефть из пласта; а во-вторых – поднимает её по трубной колонне.

Значение фонтанных труб

Даже при одинаковом количестве содержания газа в пласте, не каждая скважина способна фонтанировать. К примеру, если объема такого газа хватает для обеспечения фонтанирования в скважине 150-миллиметрового диаметра, то уже для диаметра в 200 миллиметров его может быть недостаточно.

Газонефтяная смесь, которая продвигается по стволу скважины, выглядит как послойное чередование нефтяных и газовых прослоек. Поэтому, чем больше диаметр эксплуатационной трубной колонны, тем большее количество газа понадобится для подъема по ней нефтяной жидкости.

На практике встречались такие случаи, при которых скважины с большими диаметрами ствола (от 150-ти до 300 миллиметров), которые были пробурены на глубину с высокопродуктивными пластами, обладающими большим собственным давлением, отличались высоким дебитом, но даже в них фонтанирование чаще всего продолжалось весьма короткое время. Более того, в некоторых случаях скважины, пробуренные в продуктивные пласты с высокими давлениями, в обычных условиях не могут фонтанировать.

Фонтанирование таких скважин вызывается при помощи опускания в них так называемых лифтовых труб, диаметр которых достаточно мал.

В связи с этим, чтобы максимально рационально использовать энергию расширяющего газа, все горные выработки, на которых возможно появление фонтанирования, оборудуют перед освоением лифтовыми трубами, условные диаметры которых варьируются в пределах от 60-ти до 114-ти миллиметров. По этим трубам малых диаметров и происходит движение газожидкостной смеси в пробуренной скважине.

Подбор диаметра подъемных (лифтовых) труб происходит, как правило, опытным путем, и зависит от следующих факторов конкретной горной выработки:

  • ожидаемый дебит скважины;
  • значение давления в пласте;
  • глубина бурения;
  • конкретные условия эксплуатации.

Лифтовые трубы опускают в шахту до уровня фильтра эксплуатационной трубной колонны.

В процессе фонтанирования скважины через трубную колонну малого диаметра, показатель газового фактора уменьшается, что дает возможность продлить временной отрезок фонтанирования. Во многих случаях у скважины, фонтанирующей по трубной колонне диаметра 73, 89 или 114 миллиметров, сначала начинался режим периодических выбросов, а затем она совсем останавливалась. В таких случаях продолжительность фонтанирования продлевали заменой этих трубных колонн на фонтанные трубы меньших диаметров (33, 42, 48 и 60 миллиметров).

Применение таких малых диаметров является достаточно эффективным способом увеличения продолжительности фонтанирования скважин с малыми показателя дебита.

Фонтанная арматура для нефтяных и газовых скважин

Пробуренные скважины эксплуатационного назначения оборудуются забойной (находящейся в зоне нефтегазоносного пласта) и устьевой арматурой, которая располагается на поверхности.

На фото – трубная обвязка фонтанной арматуры

Когда структура продуктивного пласта представлена горными породами с достаточно высокой прочностью, как правило, применяется так называемый “открытый” забой. В таких случаях эксплуатационную колонну доводят до верхней границы разрабатываемого пласта, а затем сам пласт вскрывают на полную мощность.

Если же горные породы, составляющие продуктивный пласт, являются рыхлыми и неустойчивыми, то в таких случаях забой укрепляется обсадными трубами с дополнительным укреплением (при помощи цементирования) затрубной области. Нефтяной приток в скважину обеспечивается с помощью перфорации (пробивки отверстий) в обсадной трубе и цементном кольце, которые расположены на продуктивном горизонте (как правило, перфорируют из расчета десять отверстий на одном метре).

Правила эксплуатации скважин фонтанного типа требуют обеспечения герметичности их устья, организацию разобщения межтрубных пространств, организацию переправки получаемой продукции на сборные пункты, а также обеспечение возможности (в случае возникновения такой необходимости) полностью закрыть скважину под давлением. Для выполнения всех перечисленных выше требований на устье скважины с фонтанирующего типа ставится колонная головка и фонтанная арматура, оборудованная манифольдом.

Вообще оборудование любых скважин (не только фонтанных) должно обеспечить заданный режим отбора продукции и давать возможность проводить необходимые технологические операции по выполнению требований по охране недр, экологии окружающей среды, а также максимально снижать риск возникновения аварийных ситуаций.

Как мы уже сказали выше, такое оборудование делится на два вида:

  • подземное (скважинное);
  • устьевое (наземного расположения).

Наземным оборудованием является фонтанная арматура и трубопроводная система (манифольд).

Фонтанная арматура ставится на колонную головку устья. Такая арматура должна отвечать всем требованиям ГОСТ-а номер 13846-89.

Виды фонтанных арматур различаются по своим прочностным характеристикам и конструктивным особенностям, которые отражаются в шифре этого оборудования.

Фонтанная арматура состоит из трубной обвязки (головки) и так называемой фонтанной елки, оборудованной регулирующими и запорными устройствами.

Трубная обвязка представляет собой устанавливаемую на колонную обвязку часть арматуры, которая предназначена для:

Ссылка на основную публикацию
Adblock
detector
