Размеры морковки для дровокола

Винтовой (конусный) колун своими руками

Особенности функционирования

Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части. При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание.

Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы.

Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.

С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).

Приобрести винтовой колун можно в различных интернет-магазинах. Будьте готовы выложить от 15 до 35 тыс. рублей, поскольку цена электроколуна варьируется именно в таких пределах. Для домашних умельцев мы предлагаем подробную инструкцию по самостоятельной сборке этого оборудования.

Дровокол своими руками

Изготовление самодельного винтового колуна сводится к решению главной задачи: поиска конусной оснастки.

Процесс создания довольно популярных резьбовых конусов типов «морковка» и «шуруп» осуществляется небольшими фирмами и индивидуальными предпринимателями. Минимальная стоимость таких деталей диаметром 5,5 см и длиной 22 см составляет 1,5 тыс. руб. В максимальную сумму 6 тыс. руб. обойдется готовый комплект, состоящий из следующих элементов:

• вал диаметром 3 см и длиной 35 см;
• шкив ременной передачи;
• опора вращения – 2 шт.;
• конус типа «шуруп» с указанными ранее размерами.

Чтобы облегчить работу, внимательно изучите чертеж винтового дровокола. Эта схема будет служить вектором в создании агрегата.

Если домашний умелец располагает токарным станком, он может самостоятельно изготовить конус, а потом выполнить на нем левую упорную резьбу.

Для тех же мастеров, которые не владеют подобным агрегатом, существует возможность изготовления и вытачивания конуса с применением углошлифовальной машины – болгарки. К тому же такой способ подготовки нужной детали не требует соблюдения точных размеров. Главное – суметь надеть на шкив двигателя болгарку так, чтобы при ее свободном вращении происходило равномерное снятие металла. Изготовленную таким методом конусную оснастку насаживают на оснащенный подшипниками необходимого размера вал с установленным на конце фланцем, оборудованным взятой от колеса мотоцикла звездочкой.

Фиксация болтом или штифтом резьбового конуса способствует простому снятию детали с вала. Это позволяет при заклинивании оснастки в тугом полене легко вывинчивать ее с помощью газового ключа. Перед тем как зафиксировать винтовой конус дровокола намертво на валу, следует подумать о том, что при его заклинивании в чурбаке нужно будет снимать приводную цепь, ведь не всегда можно проворачивать вал в обратную сторону.

Распорку, сооруженную из труб и двух гаек, нужно поместить между валом и двигателем. С ее помощью будет натягиваться цепь. Подшипники сооружаются из карданных опор от автомобиля «Жигули». Вместо электрического двигателя можно взять бензиновый агрегат мощностью более 6 лошадиных сил, который устанавливается на мотоблоки. Конусные электрические колуны обычно оснащаются электромоторами, мощность которых составляет от 2 кВт, а частота вращения – от 250 об/мин.

При изготовлении самодельного винтового дровокола необходимо уделить внимание следующим важным моментам:

1. Подобный электрический станок имеет оптимальную производительность, которая зависит от скорости вращения конуса, количество оборотов которого должно достигать как минимум 250 об/мин.
2. Прямое соединение конусной насадки с двигателем может представлять опасность по причине большого количества оборотов.
3. Следует предусмотреть сооружение защитного кожуха для ременной или цепной передачи.
4. Качественное соединение электропроводки в самодельном агрегате должен выполнять опытный специалист.
5. Чертеж винтового колуна является хорошим помощником при изготовлении прибора: перерисуйте или распечатайте его на листок, и работа пойдет бодрее.

Конусный дровокол своими руками. Простая конструкция для облегчения ручного труда

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Такой непродуктивный и трудоёмкий способ просто не мог быть оставлен без внимания домашних умельцев, пытающихся механизировать эту работу. Одним из приспособлений, которым можно легко и быстро колоть дрова, является конусный дровокол. Учитывая его несложную конструкцию и возможность использовать в работе подручные материалы, предлагаем изготовить механический винтовой колун своими руками. К тому же всё, что для этого требуется можно приобрести интернет-магазине комплектующих винтовых дровоколов жми здесь по ценам завода производителя. В каталоге представлены конусы разных диаметров, крепления и готовые комплекты, которые остаётся только прикрепить к мотоблоку или двигателю.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации. Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле.

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ. Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Винтовые дровоколы: устройство, разновидности и советы по выбору

По сей день в загородных домах работают печи на дровах, именно поэтому большой востребованностью пользуются такие приспособления, как дровоколы. Они существенно облегчают процесс рубки поленьев, который ручным способом дается гораздо сложнее и тяжелее физически.

Что это такое?

Дровоколы на даче или в частном доме решают довольно большую проблему. Ни для кого не секрет, что рубить дрова – это очень тяжелый, изматывающий физический труд, который к тому же отнимает довольно много времени. Именно поэтому все больше жителей пригородных и сельских домов приобретают дровоколы или делают их самостоятельно, используя различные детали и узлы от старой бытовой техники и ненужных станков.

На сегодняшний день промышленность предлагает две базовые разновидности этих инструментов. Это колун и конусный дровокол – они различаются особенностями рабочей детали. В первом варианте он представлен острой, расположенной горизонтально или вертикально пластиной, которая под действием толкателя надвигает и буквально разрезает чурку. Этот колун носит название реечного.

В конусном варианте рабочая поверхность представляет собой специальную винтовую резьбу. Вращаясь, такой конус врезается в бревно по принципу шурупа и попросту раскалывает его на 2-4 части.

Конусный дровокол характеризуется самыми высокими технико-эксплуатационными качествами, исключительной функциональностью и легкостью использования.

Обычно агрегат для заготовки дров в винтовом дровоколе имеет довольно компактные размеры, и при возникновении необходимости его всегда можно переместить из одного места в другое.

Отличительной чертой конусного дровокола является его по-настоящему существенный рабочий ресурс. При производстве такого садового инвентаря используют исключительно крепкие и износостойкие материалы, благодаря чему он с легкостью выдерживает даже самые повышенные нагрузки.

Его можно использовать в самых разнообразных природно-климатических и погодных условиях, при этом дровокол не требует никакого специального технического обслуживания.

Характеристики

Любой механизм, который предназначен для заготовки древесного топлива, должен непременно соответствовать техническим требованиям, причем это касается дровоколов любого типа: гидравлических, а также механических и конусных.

Остановимся подробнее на основных технико-эксплуатационных характеристиках последнего:

• оптимальная рабочая длина (расстояние между клином и поршневой частью) – 50-55 см;
• мощность расщепа, требуемая для бесперебойного раскалывания деревянной заготовки – на уровне 5-8 т;
• скорость вращения, необходимая для приложения силы к древесным волокнам – как минимум 400 об/мин, но не свыше 600;
• движение поршня – еще один параметр скорости – соответствует 4 м/сек в прямом ходу и 7,5 м/сек в обратном направлении;
• мощность мотора – 3.4 кВт.

Для винтовых дровоколов особое значение имеет наличие опции ограничителя хода.

Стоимость винтового дровокола начинается от 20000 и достигает 130000 р., при этом последняя установка способна расколоть заготовку в 40 см буквально за пару секунд.

Конструкция и принцип работы

Конструкционные особенности конусного дырокола базируются на рабочем взаимодействии гайки и винта, где в роли гайки выступает мягкая древесина. На прочной металлической платформе фиксируется моторедуктор с наконечником, выполненным в форме одно- или двухконусного винта. Он вращается со скоростью от 250 до 400 оборотов в минуту.

В то же время от двигателя приходит в движение и упорная планка, она задвигает стоящий торцом чурбак на движущийся конус. В результате винт вонзается в боковину заготовки, и древесина сразу же раскалывается вдоль своих волокон.

Существуют две базовые конструкционные схемы этих дровоколов. В первой – двухзаходный конус крепится прямо на вал тихоходного электрического двигателя с параметрами мощности 4-5 кВт и количеством оборотов, не превышающим 500.

Во втором варианте используются двуручные шкивы нескольких размеров, а также гибкие приводные ремешки, при этом на вал движка крепится малый шкив, а на вал дровокольного – крупный.

Наиболее простым из вышеописанных механизмов считается дровокольный станок – он представляет собой элементарную схему без каких-либо сложных узлов. Он включает в себя двигатель, винтовой конус, а кроме того, редуктор, вал и два подшипника. Причем редуктор бывает как фабричным с зубчатой передачей, так и цепным либо переменным.

Непосредственно подшипники фиксируются на инструмент в специальном стальном либо чугунном корпусе, он может быть общим для обеих деталей или отдельным для каждого подшипника.

Станина обычно довольно прочная, собранная из стальных труб либо уголков, скрепленных сваркой.

Двигатель винтового дровокола в 220 Вольт, выполняется из плотной инструментальной стали, довольно твердой. Изготовить его своими руками даже опытному токарю в домашних условиях невозможно – он может собираться лишь на заводе.

Отдельное внимание следует уделить нарезке резьбы, она обязательно должна быть левосторонней, потому что при вкручивании винта в дерево он должен тянуть полено к себе, по сути, при помощи резьбовых насечек производится поступательное движение чурок.

Преимущества и недостатки

Основное достоинство любого дровокола заключается в минимизации усилий, необходимых для колки дров. С приобретением подобного инвентаря вам больше не придется наклоняться, поскольку агрегат можно отрегулировать под свой рост.

Если у вас возникнет необходимость в заготовке дров, все, что от вас потребуется – это просто включить установку и подкладывать чурки – а все остальное механизм сделает без вашего участия.

Принцип работы конусного дровокола настолько прост, что справиться с работой может даже женщина или человек пожилого возраста.

Конструкция довольно проста, при этом достаточная мощность невысока – не более 3-4 кВт. Для использования дома хватит винта с параметром 80 мм, а достаточная длина установки составляет 250 мм. Такие изделия довольно компактны и мобильны – их можно устанавливать в любом месте, а при возникновении такой необходимости переносить.

Из недостатков следует отметить довольно низкую степень безопасности и потребность подносить деревянные заготовки самостоятельно. Это не исключает полностью возникновения усталости, хотя существенно снижает ее выраженность, при этом существенно ускоряет сам процесс колки бревен.

Конусный винтовой дровокол обычно выполняют в мобильном и стационарном варианте. В последнем исполнении каркас оснащен осью с парой колес, за счет чего приспособление можно без проблем перемещать из места хранения к месту колки бревен.

По способу привода все винтовые приспособления делят на бензиновые, электрические, помимо этого, в продаже можно найти промышленные модели, работающие за счет вращательного движения тракторного вала.

Электрические модели обычно функционируют от однофазной сети, но есть изделия, работающие от трехфазной.

Но надо понимать, что три фазы довольно проблематично завезти на свой личный участок – это обойдется в «кругленькую» сумму, поэтому большинство домовладельцев отдают предпочтение менее мощным, но при этом гораздо более практичным однофазным вариантам.

Бензиновые модели оптимальны для работы на дачных участках, удаленных от места подключения к сети переменного тока, а кроме того, в местах, где не подведено электричество.

Обслуживание подобных установок не нуждается в особых расходах, они отличаются повышенной функциональностью и результативностью.

Комбинированные – подобные приспособления работают как от электричества, так и на бензине. Они оптимальны для бытового использования, но часто применяются в промышленных условиях.

По способу подачи дров выделяют несколько типов винтовых дровоколов.

• Горизонтальные – в этом случае чурки попадают в особый желоб и перемещаются навстречу винтовому конусу. Есть и второй вариант, когда бревно остается на своем месте, а резак движется навстречу ему.
• Вертикальные – при этом заготовка подается в вертикальном направлении, обычно колющая поверхность движется к чурке.
• Смешанные – эти модели сочетают несколько разных типов подачи бревен.

В зависимости от комплектации выделяют приспособления со сменным конусом и без него.

Лучшие модели

Большой популярностью пользуется конусный дровокол «Сплиттер». Это технологичное приспособление позволяет колоть поленья диаметром до 50 см.

Скорость движения конусного шурупа варьируется от 150 до 400 об/мин. Производительность установки составляет 1 куб. м/час, а мощность – 1,5-3 кВт.

Масса агрегата равняется 90 кг.

Очень популярен дровокол-шуруп «Морковка». Этот механизм простой, но в то же время эффективный, а благодаря электрическому принципу работы использовать подобный механизм можно практически в любом хозяйстве.

Мощность дровокола оставляет 2,2 кВт, скорость вращения равняется 3000 оборотам в минуту.

Рабочая часть станины имеет габариты 40х70 см.

Тяжелый маховик создает довольно мощную кинетическую энергию, поэтому при помощи «Морковки» можно складывать самые сложные бревна без нагрузки на мотор. При этом раскалывание чурок настолько эффективно, что бревна буквально «разрываются».

Однако при раскалывании бревен главное – не заработаться, поскольку дровокол представляет собой довольно опасную конструкцию и может в считаные секунды натянуть рукава вашей одежды на свой конус.

Конусный дровокол «Шуруп» работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа, раскалывая ее на части.

Часто подобные устройства сооружают самостоятельно. Однако при работе с этим дровоколом необходимо соблюдать элементарную технику безопасности.

Как выбрать?

При выборе дровоколов заводского производства следует принять во внимание несколько важных параметров.

Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода. Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки.

В промышленности используют дровоколы с показателем в 10 т, они оптимальны для котельных либо на больших деревообрабатывающих производствах.

Для работы с большими объемами древесины стоит подобрать модели на 12 т.

Имейте в виду, что чем выше усилие, тем выше должна быть мощность. Некоторые недобросовестные изготовители уверяют, что слабые моторы могут создавать значительное усилие на расколе – это обман. Мощностных параметров менее 3 кВт может хватить только на усилие в 4-5 т.

Особого внимания заслуживает выбор таких параметров, как однофазные или трехфазные двигатели. Трехфазные приспособления считаются более мощными, они требуют профессиональной проводки с напряжением 380В. Такие приспособления оптимальны для крупных производств с высокой интенсивностью использования, а вот в быту стоит ограничиться однофазными механизмами. Они могут подключаться к стандартной электросети, имеют встроенную защиту от скачков напряжения.

Важен такой параметр, как наибольший размер бревна, который он может расколоть. Этот параметр напрямую зависит от особенностей хода поршня. Для горизонтальных механизмов он должен составлять не больше 40 см, для вертикальных – не свыше 50 см.

Обратите внимание на присутствие ограничителя хода – это дополнительное устройство, которое имеется не во всех моделях. Такое приспособление позволяет работать с короткими поленьями, поскольку механизм самостоятельно блокирует их движение назад.

Обзор модельного ряда винтовых дровоколов в видео ниже.

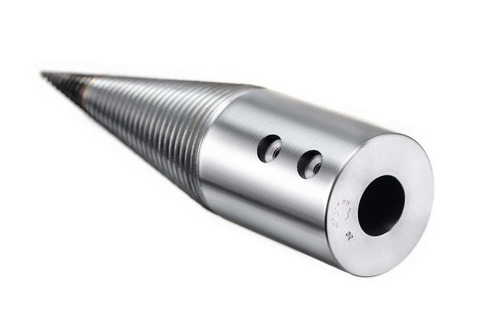

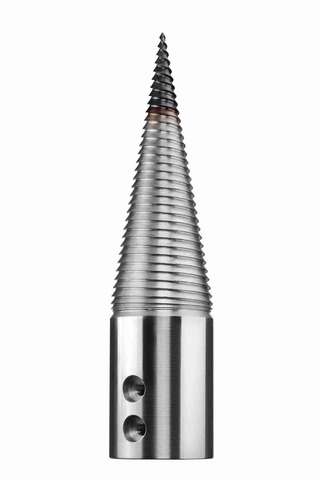

Конус винтового дровокола диаметр 7.5 см длина 30 см. 5 кг.

Конус винтового дровокола диаметр 7,5 см, длина 30 см, двухзаходная упорная резьба . Масса 5 кг.

Конус винтового дровокола диаметр 7,5 см, длина 30 см, двухзаходная упорная резьба . Масса 5 кг.

Самый популярный и востребованный конус для сборки винтового дровокола диаметром 7,5 см для уверенной колки любых пород древесины.

Отлично подходит для раскола поленьев до 60 см.

Упорная двухзаходная резьба конуса (очень важный параметр) позволяет колуну легко вкручиваться и колоть все сорта древесины!

В сочетании с электро двигателем мощностью от 2,2 кВт, этот колун порадует вас высокой эффективностью и производительностью,может использоваться с приводом от ВОМ трактора или мотоблока.

Проверено тестами и положительными отзывами благодарных покупателей.

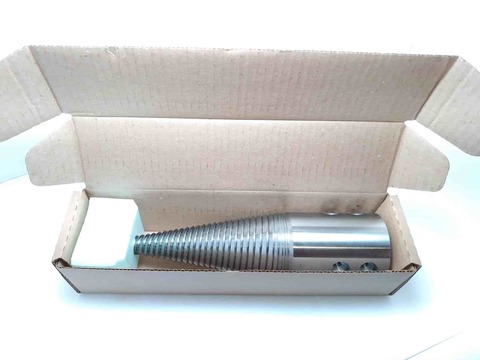

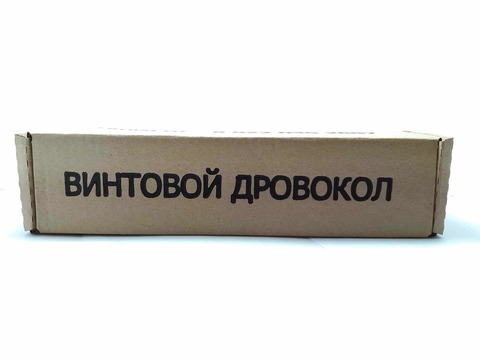

Цена указана за конус в коробке .

Винты для крепления конуса к валу вашего привода уже в комплекте!

Конус колун выполнен из высокопрочной стали.

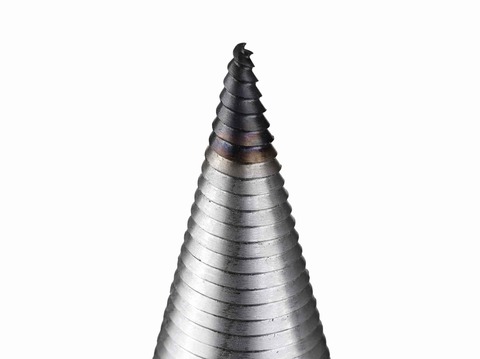

Кончик колуна закалён!

Резьба на конусе может быть как левая так и правая (подбирается исходя из направления вращения вала вашего привода).

Стандартные посадочные отверстия в конусах которые есть в наличии: 19мм , 20мм , 22мм , 24мм , 25мм , 28мм , 30мм ,32мм , 35мм , 38 см , 40 см , глубиной 7см.

Замерьте диаметр вала вашего двигателя и ЗВОНИТЕ!!

Вес изделия 9,3кг.

Оплата может производится не только на сайте но и при отправке с наложенным платежом и осмотре товара на соответствие!

При оплате на сайте скидка 7%

Мы подберём ближайший удобный для вас пункт выдачи.

Возможна доставка во все уголки нашей необъятной родины транспортными компаниями: СДЕК , ДПД или Почтой России .

На весь товар есть гарантия !

Будем рады помочь в подборе оптимального для вас товара из всей линейки представленных комплектующих для сборки винтового дровокола.

Консультации по сборке и пуску станка дровокола бесплатно.

Вот она настоящая упорная двухзаходная резьба .

Винтовой дровокол своими руками

Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
• Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка – 85 см.
• Высота – 65 см.
• Ширина – 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Выбирая тот или иной тип дровокола, необходимо основываться на деталях, которые в первую очередь доступны. Поэтому для кого-то изготовить реечный дровокол своими руками проще, чем винтовой. А для кого-то, наоборот. Но в любом случае свой станок для рубки дров на дачном участке – это возможность облегчить заготовку дров.

Обязательно ознакомьтесь с видео и фото в виде инструкций к изготовлению своими руками дровокола. На самом деле это не очень сложно, как может показаться на первый взгляд.

Винтовой дровокол: виды, плюсы и минусы, изготовление своими руками

Наколоть большое количество дров, не затрачивая на это много сил, поможет самодельный винтовой колун. В этом устройстве применяется принцип колки дерева при вкручивании массивного винта, который является симбиозом шурупа и обычного клина. Изготовленный конус благодаря нарезанной резьбе легко разрывает древесину по волокнам из-за большого диаметра винта.

Основные виды винтовых дровоколов

По конструкции привода можно изготовить несколько видов самодельных дровоколов. Некоторые умельцы насаживают винт на рабочий вал электродвигателя. В таком случае выдвигаются очень жесткие требования к электрическому мотору. Он обязан быть только низкооборотным и довольно мощным.

Наиболее распространенными являются винтовые колуны другого вида, в которых можно применять любые электрические моторы. Уменьшение оборотов в них достигается из-за использования различных редукторов или ременных передач. На рабочий вал электродвигателя ставится звездочка небольшого диаметра, а на конус дровокола устанавливается большой шкив. Их размеры нужно подобрать таким образом, чтобы уменьшить частоту вращения мотора до 500 оборотов в минуту. Бывает, что при применении высокооборотных электродвигателей сложно достичь необходимых значений частоты вращения. В этом случае стоит поставить промежуточный вал и специальную ступенчатую передачу.

Все узлы устройства необходимо надежно закрепить на прочной станине. Ее для более комфортной работы можно оснастить небольшим откидным столом.

Достоинства и недостатки конусных дровоколов

Основными достоинствами конусных дровоколов являются:

• простота конструкции;
• возможность сборки своими руками;
• хорошая производительность аппарата;
• небольшая цена установки;
• работать на таком устройстве способен любой человек.

В то же время очень простая и надежная конструкция самодельных дровоколов имеет ряд недостатков.

• Одним из них можно считать то, что дерево с сильно переплетающимися волокнами является большой проблемой для его винта. Именно поэтому корни дерева и полена с сучками стоит колоть вручную.
• Следующий недостаток заключается в плохом разделении больших чурок на части.
• А также стоит заметить, что сделать конус самостоятельно практически невозможно без помощи квалифицированного токаря.

На данный момент в сети можно найти качественные чертежи винтового дровокола для изготовления своими руками или предложения о продаже готового изделия.

Главные требования к электроколуну

Самодельный электроколун обязан быть очень надежным, безопасным в работе и иметь высокую производительность. Именно поэтому при выборе вида устройства и его сборке необходимо следовать правилам по соблюдению требований к аппаратам данного типа.

Основные требования к дровокольным аппаратам такие:

• максимальная мощность электрического двигателя не должна превышать 4 кВт;
• чтобы уменьшить число оборотов, стоит использовать ременную передачу или редуктор;
• максимальная частота вращения вала дровокола не должна превышать 500 оборотов в минуту;
• устройство необходимо оснастить удобной кнопкой управления, надежным дифференциальным автоматом и магнитным пускателем;
• рабочий вал конуса закрепляется при помощи подшипников;
• конус аппарата нужно оснастить специальной упорной резьбой;
• при использовании ременной передачи стоит применять клиновидные ремни и двухручейные шкивы;
• подачу чурок нужно осуществлять в вертикальном положении, в противном случае винт может заклинить и повредить станок.

Материалы и инструменты для сборки

Сборка станка своими руками не требует использования дорогих деталей. Многие заготовки можно взять из старой стиральной машины или неисправного мотоблока, а чертеж конуса для дровокола стоит попросить у опытного токаря.

Для изготовления самодельного устройства понадобятся такие материалы:

• специальный конус;
• ступица или вал;
• набор звездочек и шкивов;
• цепь от автомобиля или любой приводной ремень;
• автомобильные корпуса с подшипниками;
• металлические уголки или трубы;
• толстый стальной лист для рабочей поверхности;
• электрический мотор;
• медные провода;
• пускатель или специальная кнопка;
• дифференциальный автомат;
• набор различных крепежных материалов.

Много узлов подойдут от старой стиральной машинки или автомобиля. Не стоит самостоятельно изготавливать винт. В сети очень много материалов, в которых умельцы советуют вырезать эту деталь с помощью обычной болгарки. Специалисты утверждают, что из этой затеи получится просто морковка, а не конусный винт.

Для сборки электроколуна будут необходимы следующие инструменты:

• аппарат для сварки;
• дрель и сверла;
• электрическая болгарка;
• небольшой молоток;
• гаечные ключи;
• карандаш и рулетка.

Чтобы защитить поверхность станка от коррозии, можно использовать любой вид эмали. Однако стоит качественно подготовить металл для покраски. Это можно сделать при помощи специальной щетки и химических преобразователей ржавчины.

Конусный дровокол своими руками

На начальном этапе сборки электрического колуна стоит составить хороший эскиз, на котором будет указано расположение деталей и механизмов устройства, а также его габариты. Будет нужна схема электрической проводки, которую сможет составить любой электромонтажник. Эти действия помогут качественно собрать станок и не допустить многих ошибок. А также необходимо ответственно подойти к изготовлению специального клина, так как он является наиболее уязвимой частью механизма.

Наиболее подходящим материалом для клина считается дорогая инструментальная сталь, но ее очень сложно обрабатывать даже опытному токарю. Чаще всего для этого используют обычную сталь, которую потом упрочняют цементацией или закалкой. Долгая и качественная работа винтового конуса будет обеспечена лишь при его хорошем производстве. Простая метрическая резьба не подходит для этих целей, так как она довольно быстро изнашивается и плохо входит в дерево. Специалисты советуют сделать двухзаходную резьбу с шагом 5 мм.

Размеры станины напрямую зависят от комплекции человека, но наиболее часто они такие:

• высота — около 90 см;
• ширина поверхности должна быть не более 70 см;
• длину стоит сделать около 1 м.

Наиболее часто электрический двигатель располагают в нижней части станины, что помогает его защитить от различных щепок или мелкой стружки. Когда используют мотор от мотоблока, то его стоит поставить на одном уровне с винтовым клином. Подобное расположение очень удобное во время работы станка, если необходимо отрегулировать частоту вращения или добавить топлива.

При проектировании электроколуна необходимо определиться с методом натяжения ременной передачи. Для этого нужно установить дополнительные ролики или звездочки. На ременную передачу стоит закрепить специальный защитный кожух, который можно изготовить из куска жести и прикрепить к рабочей поверхности крепежными материалами.

Сборка винтового колуна

После того как сделан чертеж станка и подготовлены все материалы и детали, нужно начинать изготовление винтового колуна. Специалисты советуют пользоваться качественной инструкцией и совершать сборку в соответствии с составленным планом работ.

1. С помощью электрической болгарки раскраивают железные уголки или трубы на небольшие отрезки, которые нужны для сборки станины. Из толстого железного листа нужно вырезать нижнюю полку и поверхность стола прямоугольной формы.
2. Узлы нижней и верхней рамы соединяются при помощи сварочного аппарата, а потом к ним прикрепляются ножки. Очень часто к станине приваривают две оси, на которые устанавливают небольшие колеса. Таким образом, станок становится мобильным. Далее необходимо установить ровную столешницу и полку. Собирается опора для электрического мотора и приваривается к станине устройства. На рабочий вал двигателя ставится ведущий шкив, после чего мотор устанавливается на подготовленную опорную раму.
3. Нужно собрать механизм вала винтового конуса. Для этого подшипники необходимо запрессовать в специальные корпуса. Далее монтируют рабочий вал и ставят шкивы. Подготовленный узел прикрепляют к рабочей поверхности при помощи крепежных материалов, заранее сделав сквозные отверстия в столешнице. Рабочий вал обязан хорошо вращаться. Все шкивы стоит устанавливать с помощью шпоночных соединений.
4. Далее ставятся ремни, проверяется их траектория. Если необходимо, то рабочий вал подвигают. Для этого нужно сделать несколько дополнительных сквозных отверстий. Вращение должно быть плавное. В противном случае ремни будут быстро выходить из строя или слетать.
5. При помощи шпоночного соединения на рабочий вал надежно прикрепляется самодельный конус. Когда при работе винтовой конус застревает в дереве, то извлечь его оттуда довольно сложно. В такой ситуации стоит проворачивать его с помощью обычного газового ключа. А также стоит изготовить специальные лыски на рабочей части вала.
6. Далее ставят рассекатель и подключают электрическую схему, которая состоит из проводов, дифференциального автомата и магнитного пускателя. Обязательно необходимо запустить устройство и проверить его в работе. После того как станок испытан, все узлы аппарата нужно хорошо очистить от ржавчины, загрунтовать и покрасить.

Чтобы изготовить самодельный электрический дровокол, будут нужны небольшие навыки обращения с инструментами. Немного времени, потраченного на сборку, в будущем поможет сэкономить много сил. Главное — при работе с устройством соблюдать все правила техники безопасности.
