Принцип работы лазерного уровня видео

Лазерный уровень — устройство и принцип работы

Для качественного выполнения строительных, монтажных или ремонтных работ недостаточно только знаний мастера. Для ровной кладки кирпича, для установки перегородок из гипсокартона, и даже просто для наклейки новых обоев, — необходимо точно нанести разметку или хотя бы выровнять элементы по вертикали или по горизонтали, чтобы все получилось аккуратно и ровно.

Во все времена для выравнивания поверхностей строители и монтажники использовали пузырьковый уровень или отвес, этого профессиональному работнику всегда хватало, скажем честно. Но насколько это удобно — пользоваться механическим инструментом? Может быть пора присмотреться к современным достижениям технического прогресса?

На самом деле в продаже давно появился инструмент, способный не только облегчить нанесение разметки, но и значительно ускорить работы. Для тех кто профессионально занимается строительными и монтажными работами данный инструмент станет незаменимым помощником. Речь о лазерном уровне.

Лазер сегодня много где используется: в полиграфии, в медицине, в электротехнике, в военной сфере, — везде, где требуется высокая точность и ответственный подход к решению тех или иных задач. Исторически о данной технологии еще в 1916 году заговорил Эйнштейн, и спустя почти 45 лет появился первый твердотельный лазер — его создал американский физик Теодор Мейман на базе возбуждаемого светом рубина.

Открытие Меймана по получению видимого лазерного луча явилось одним из наиболее значимых открытий, сделанных в ХХ веке, и стоит в одном ряду с квантовой теорией Планка. Сегодня лазер оказывается полезным и в такой широчайшей сфере человеческой деятельности как строительство, и в частности — в ремонтных работах.

Лазерный уровень, или более точно — лазерный нивелир, сильно облегчает работы. Для нанесения разметки достаточно навести лазерный луч на объект, и прибор сам выстроит ровные горизонтальную и вертикальную линии. Человеку останется сделать разметку карандашом либо даже сразу установить мебель или например наклеить плитку. Это гораздо удобнее, чем возиться с линейкой или с уровнем в надежде ровно вручную отстрелить вертикаль или горизонталь, не говоря уже о построении линии под определенным углом.

Не удивительно, что сегодня лазерные уровни пользуются такой популярностью у строителей, ведь им все время приходится возводить самые разные конструкции. А ремонтные бригады? Им тоже очень удобно делать ремонт и отделку, клеить обои, укладывать плитку, возводить потолки, пользуясь лазерным уровнем для выполнения ровной разметки. И сборщики мебели не обходятся без лазерного уровня, ведь с ним работы идут куда быстрее, особенно если устанавливается большой встраиваемый гарнитур или любая другая встраиваемая мебель.

Так, если всего несколько лет назад лазерный уровень был по карману лишь профессиональным организациям, то сегодня в продаже появились бытовые лазерные уровни, обладающие стандартным набором функций, которые с лихвой перекрывают возможности линейки и отвеса, делая работу более приятной и быстрой.

Цена лазерного нивелира, конечно, выше чем у обычного пузырькового уровня, однако затраты обязательно будут оправданы, тем более если мастер работает регулярно. А если речь идет об одном единственном ремонте? Стоит ли покупать дорогой уровень ради одного ремонта? Конечно стоит. Ведь после того как ремонт сделан, в жилище так или иначе будут перестановки, обновление интерьера и т. д.

Можно захотеть поклеить новые обои, повесить картину, полку, шкаф, сделать новую плитку в ванной комнате, поменять плинтус, сделать на стене несколько дополнительных розеток и т. д. С лазерным уровнем все эти новшества можно будет внести в интерьер без лишних мучений и без лазаний по стремянке с линейкой и рулеткой в руках.

Примеры электромонтажных работ, где может понадобиться использование лазерного уровня:

Устройство лазерного уровня довольно необычно, при том не очень сложно. Внутри корпуса установлен светодиодный источник света, который и порождает световой поток для лазера. Свет проходит сквозь линзу или призму (в зависимости от типа прибора), и в проекции на объекте получается ровная линия.

Прибор может строить линии на расстоянии в несколько десятков метров от себя. В самом простом виде лазерный уровень способен построить две взаимно перпендикулярные линии, более сложные профессиональные модели строят до девяти линий — чем больше проецируемых лучей — тем больше линий. Когда лучей несколько, удобно выстроить разметку например для укладки плитки, а с четырьмя лучами можно делать разметку сразу в нескольких плоскостях.

Лазерные нивелиры бывают двух типов: линейные и ротационные. В линейном нивелире свет проходит через перпендикулярные призмы, и в проекции получаются два взаимно перпендикулярных луча на плоскости объекта (луч как-бы размывается призмой в плоскость на 120 градусов).

Наиболее простые модели проецируют точку, более сложные — перекрещивающиеся прямые (вертикальную и горизонтальную). В ротационных уровнях свет фокусируется в точку проходя через линзу, а прямая получается за счет вращения светодиодного источника на 360 градусов вокруг оси.

Так, при помощи ротационного уровня можно разметить помещение по периметру, одновременно бригада мастеров может работать с одним прибором, выполняя работы в помещении одновременно. Ротационный уровень способен выполнить проекцию на расстояние до 100 метров.

Перед началом работ уровень выставляют на штативе, выравнивают его вручную, ориентируясь по встроенному в прибор пузырьковому уровню. Более профессиональные приборы имеют еще и встроенный компенсатор, который делает эти приборы самовыравнивающимися при отклонениях от горизонта в пределах 4 градусов (маятник с качающимся медным наконечником-грузиком тормозится в магнитном поле постоянных магнитов наведенными вихревыми токами). Когда прибор на штативе установлен, приступают к выполнению разметки. Вот и все, что нужно знать о лазерном уровне.

Давайте резюмируем теперь особенности и достоинства лазерного уровня.

Во-первых, использование лазерного уровня не требует особенных специальных знаний, достаточно установить прибор на штатив, включить требуемый режим разметки (один луч, два луча или несколько лучей), направить прибор на поверхность, и нанести по красным линиям отметки, либо сразу начать работу с отделочными или строительными материалами. С этим справится даже новичок.

Во-вторых, применение лазерного уровня значительно экономит время и силы человека. Не нужны ни отвес, ни стремянка, не нужно больше держать в руке отвес, пока помощник делает разметку. Один человек справится со всем самостоятельно, стоит только нажать кнопку на приборе — ровные световые линии появятся на стене или на потолке, там где нужно.

В-третьих, лазерный оптический прибор обладает высокой точностью. Погрешность профессионального лазерного прибора не превысит 0.3 мм на метр, а более простые приборы ошибутся максимум на 1 мм на метр.

В-четвертых, современные лазерные нивелиры отличаются наличием множества дополнительных функций. Этим не сможет похвастаться ни один отвес или уровень-линейка с пузырьком. Лазерный нивелир построит горизонтальный луч, вертикальный луч, сделает крест, построит по желанию пользователя дополнительные контрольные точки в зените или надире.

В-пятых, лазерный инструмент неприхотлив в хранении и легок при транспортировке. Весит средний профессиональный прибор не более 3 кг, а бытовой — не более 1 кг. Прочный пылезащищенный корпус в сочетании с сумкой или фирменным кейсом — надежная защита на время хранения.

Те мастера, кто впервые воспользовался лазерным нивелиром (строители, монтажники, ремонтники, и просто люди, любящие делать дома перестановки), оценили достоинства прогрессивного прибора. Все в один голос утверждают, что старые механические приспособления — это уже пережитки прошлого, и выбор однозначно делается в пользу современного лазерного прибора.

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Читать еще:  Кабель ввг область применения

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Правильное использование лазерного уровня: видеоурок

Любая современная строительно-ремонтная операция требует высокой точности разметки, поэтому привычные измерительные инструменты, такие как рулетка, отвес и уровень, постепенно отходят на второй план. Для обеспечения необходимого качества ремонтных работ в последнее время всё чаще используют лазерный уровень, который успешно заменил традиционные приборы. В корпус лазерного нивелира, крепящегося на треноге, встроены светодиоды, которые испускают тонкие световые лучи. Как пользоваться лазерным уровнем? В этом должны помочь практические рекомендации и видеоуроки.

Классификация лазерных уровней

В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:

  • Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд.
  • Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам.
  • Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома.
  • Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.

Применение лазерного уровня для разных видов работ

Лазерный уровень применяется для следующих ремонтных операций:

  • Для выравнивания поверхности. Пучок уровневого света направляют вдоль поверхности, которую требуется выровнять. Также луч должен попасть в контрольные точки, где будут установлены метки, являющиеся маркерами отклонения от прямой. Учитывая величину отклонения, подбирают количество стройматериала, необходимого для создания идеальной плоскости.
  • Для укладки настенных и напольных плиток. При работе с настенным кафелем применяют статические линейные уровни, создающие лазерные перекрестия идеальной геометрии. Эти перекрестия выступают в роли ориентира для центрального шва ряда. Для напольных покрытий требуются плоскостные нивелиры, способные проецировать линии в двух плоскостях: горизонтальной и вертикальной.
  • Для поклейки обоев. Яркие вертикальные и горизонтальные лучи позволяют состыковывать полотна и подгонять их под линию пола.
  • Для установки крупных бытовых приборов, габаритной корпусной мебели и фиксации декоративных элементов. Луч облегчит установку обычной и встраиваемой техники: стиральных и посудомоечных машин, холодильников, что важно для их правильной работы. Чёткое пересечение лазерных пучков даёт возможность ровно прибить полочку, установить стеллаж, повесить картину или портрет в рамке.
  • Для установки дополнительных каркасов и внутренней перепланировки. Лазерный уровень станет настоящей палочкой-выручалочкой для жильцов, затеявших грандиозную перепланировку. Если нужно установить перегородку, то это устройство будет как нельзя кстати. Точная и ровная лазерная линия, проходящая по всему периметру комнаты или дома, позволит без труда определит точки монтажа.
  • Для разметки наклонных поверхностей. Тем, кто занимается установкой лестницы, проектированием крыши, чердака или мансарда зачастую нужна идеальная разметка под наклоном. Чтобы провести такую линию, в лазерном уровне выключают автоматическую систему выравнивания (если она есть) и закрепляют прибор на наклонной треноге или на какой-нибудь плоскости, отвечающей заданному углу отклонения.
  • В некоторых случаях лазерный уровень с лёгкостью заменит любой другой измерительный инструмент. Так, для расчёта расстояния от пола до потолка в помещении с неровными стенами, лазерное устройство в состоянии спроецировать отвесную линию, измерение которой позволит определить высоту комнаты.

Лазерный уровень: как привести его в рабочее положение?

Настройка лазерного уровня является важным моментом, поскольку от этого во многом будет зависеть качество разметочных работ. Поэтому нельзя закрывать глаза на такие моменты, как месторасположение прибора и его правильную фиксацию. Для полноценной работы устройства необходимо соблюдать следующие указания:

  • На пути распространения лазерного потока не должно быть никаких преград и помех, в противном случае из-за эффекта преломления произойдёт прерывание проекционных линий.
  • Расстояние между лазерным уровнем и объектом должно быть оптимальным. Узнать, насколько далеко прибор может находиться от объекта, можно в инструкции. Чем меньше расстояние, тем ниже погрешность. Для уменьшения коэффициента погрешности следует располагать устройство как можно ближе. Увеличение допустимого максимума возможно при установке дополнительного приёмника лучей. К такой мере прибегают, когда объект находится вне радиуса действия уровня.
  • Работающий нивелир необходимо располагать на ровных поверхностях. Если нет штатива и специального держателя, то можно воспользоваться поверхностью стола. Главное в этом деле — надёжная фиксация. Только статичное положение устройства гарантирует качественную работу. Недопустимо сотрясение и перемещение прибора.
  • Перед началом работы лазерный уровень выравнивают по линии горизонта. Эта задача решаема при помощи вмонтированного в прибор пузырькового уровня. Более дорогие модели оснащены функцией автоматического выравнивания. Понять, что прибор расположен неровно можно по соответствующему звуковому сигналу, который означает присутствие незначительных перекосов. Прекращение сигнала говорит о стабилизации положения. Устройство не имеет искусственного интеллекта, поэтому может справиться лишь с незначительными отклонениями до 15 градусов, а большая погрешность должна корректироваться самостоятельно.
  • Находящиеся рядом люди должны быть оповещены о будущих работах с лазерным уровнем. Животные также должны быть изолированы с окружающей территории. Эта мера необходима, чтобы лазерный луч нечаянно не попал в глаза и не травмировал их.

Использование лазерного уровня: как работать с прибором

Каждый лазерный уровень имеет свой функциональный набор. Базовая модель, как правило, включает функцию получения вертикальной и горизонтальной плоскости. Также есть возможность одновременного включения горизонтального и вертикального потока, что обеспечивает пересечение линий.

Одни модели дают точку в зените и под устройством. С помощью других строят две параллельные линии. Чем больше дополнительных возможностей у прибора, тем выше его рыночная стоимость. Базовая комплектация некоторых производителей подразумевает наличие штатива или платформы, которую можно закрепить на стене шурупом или магнитом.

Из сегмента российских лазерных уровней стоит выделить Ермак. Благодаря этому самовыравнивающемуся устройству охватывается площадь до 30 квадратных метров. Этот уровень применяют как в строительстве домов, так и для бытовых нужд. Используя нивелир Ермак, можно облегчить:

  • Работу с панелями и керамогранитом;
  • Оформление стен картинами;
  • Установку окон и дверей;
  • Прокладку инженерных коммуникаций и проводов.

Работая с лазерным уровнем при дневном свете, может пригодиться уловитель лазера. Его приобретают отдельно, не забывая проверить совместимость с имеющимся прибором. Работы с нивелиром рекомендуют выполнять в специальных очках. Они защитят глаза от внезапного попадания лазера и позволять чётче видеть линии.

Как пользоваться лазерным нивелиром: выбираем устройство и находим применение

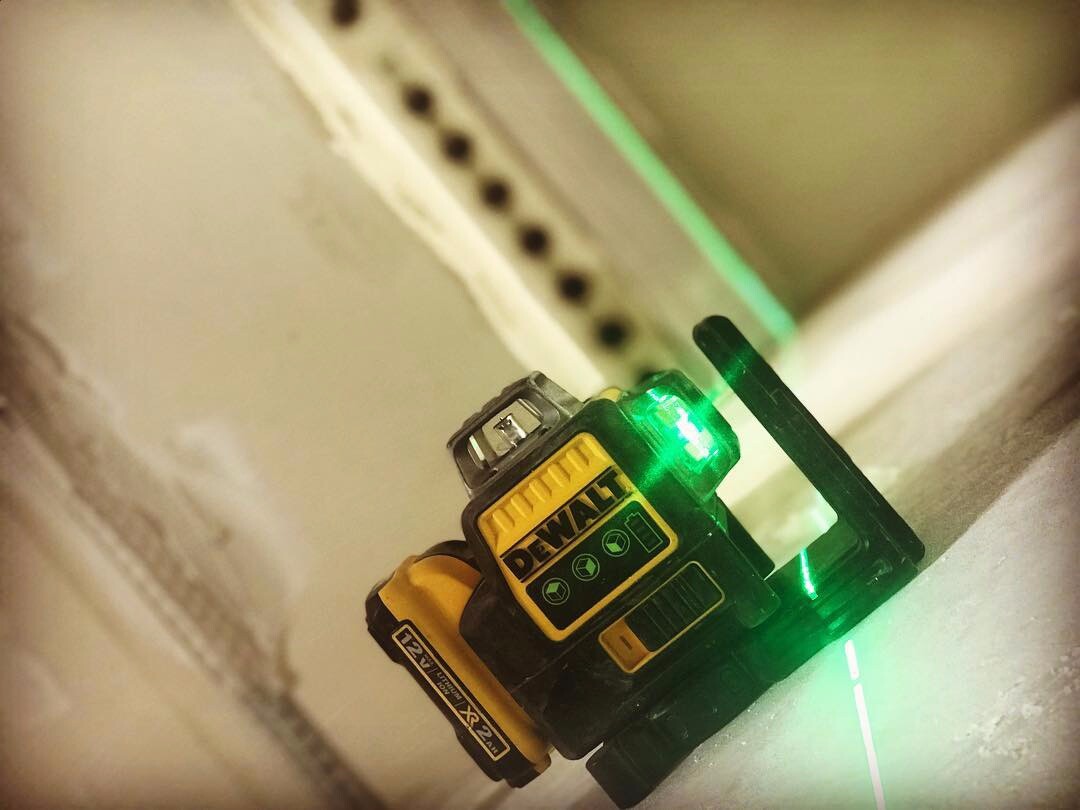

Рассказываем, зачем нужен лазерный нивелир, и учим пользоваться им правильно.

Учимся пользоваться нивелиром для выравнивания поверхностей

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

Подготовка к работе

1. Выбираем нивелир

Ровность поверхностей и точность измерений важны при любом монтаже. Однако во время стройки здания погрешность в 10 миллиметров допустима, в то время как при ремонте в квартире она может привести к фатальной ошибке.

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Инструменты этого вида проецируют излучение на поверхность и позволяют работать с целыми плоскостями. Помимо этого, они просты в использовании и установке. Поскольку этот вид — один из востребованных и известных на рынке, далее речь пойдет именно о нем.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

Читать еще:  Маркировка газовых баллонов с пропаном

Лазерный уровень ADA instruments CUBE MINI Basic

2. Установка

Прежде чем приступить к замерам, необходимо установить аппарат. Для начала проверьте тип его питания. При необходимости зарядите его или вставьте батарейки.

Поэтапная подготовка инструмента к эксплуатации

  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Если у аппарата имеется функция самовыравнивания, то полагаться полностью на нее не стоит. Горизонт придется перепроверить и при необходимости снова подкрутить рукоятку. Лучше при настройке выставить показатели на 0. Эта цифра означает расстояние от пола до луча инструмента. Такой метод упрощает поиск лазерной линии при работе улице.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

Поэтому для повышения качества работы можно задействовать дополнительные инструменты, такие как рейка, мишень и приемник луча.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Лазерный уровень BOSCH GLL 2 Professional + MM 2

Как правильно пользоваться лазерным уровнем в различных целях

Нивелир можно назвать весьма полезной в хозяйстве вещью. Вы можете применять его для любых целей, связанных с оформлением вашего жилья, начиная со строительства дома, заканчивая декоративным оформлением.

Выравнивание стен

Самой большой задачей при ремонте в доме является выравнивание стен. Здесь он может справиться безукоризненно с любыми проблемами. Для этого необходимо направить луч вдоль стены.

Затем возьмите линейку и поставьте ее перпендикулярно излучаемой линии. По измерительной шкале внимательно посмотрите, в какой из этих точек наблюдается отклонение от нормы. После этого вы вычислите необходимый слой материала, требуемый для выравнивания стены.

Как пользоваться лазерным уровнем для выравнивания пола

Для выравнивания пола пользоваться лазерным уровнем, как и для стен, предельно просто.

С самого начала важно выровнять инструмент, после чего включите горизонтальную линию и отметьте ее крайние точки. Затем поверните аппарат и проделайте то же самое по всей плоскости пола, соединяя точки между собой. После этого у вас будет готова идеально ровная прямая, которая покажет высоту необходимой докладки или заливки материала.

Оклейка обоев

Приспособление также окажется полезным при оклейке комнат обоями. Вертикальный луч поможет идеально выровнять стыки, а горизонтальный будет необходим в наклеивании бордюров или других декоративных элементов.
Также с ним можно проверить качество работ, которые вам сделала строительная бригада. В случае выявленных отклонений вы можете потребовать переклеить обои или снизить стоимость оказанных услуг.

Установка мебели

Пузырьковый выравниватель и всевозможные линейки давно стали неактуальны в этом вопросе. Модульная мебель — весьма сложная конструкция, которая требует много расчетов.

Поэтому, чтобы ваши полки и шкафы были установлены ровно, постройте горизонтальную лазерную линию. Теперь ориентируясь на нее вы сможете закрепить на стены все необходимое.

Перепланировка

Перепланировку комнат также легко можно осуществить с помощью нивелира. Он помогает ровно установить металлические профили для крепления гипсокартона. Для этого необходимо установить устройство так, чтобы он проецировал на пол, стены и потолок вертикальные и горизонтальные линии, где будет располагаться будущая перегородка.

Строительство фундамента

В этом случае при помощи установки можно построить вертикаль, по которой далее будет возводиться монолитный каркас. После окончательных измерений, кроме вертикального луча настройте и горизонтальный. Он покажет на стенах высоту, до которой необходимо залить бетонную смесь.

Укладка плитки

Уровень помогает расположить кафель под строго прямым углом.

Для этого включите режим крестового построения плоскостей. Излучение преобразуется в сетку, где центр скрещиваемых линий совпадает с центром швов между плитками. Далее по направляющим полоскам выравнивайте каждую сторону кафеля.

Наклонные плоскости

У всех современных устройств есть возможность отключения автоматического выравнивания. Кроме того, в некоторых моделях можно изменить наклон луча или заблокировать компенсатор. После того, как вы установите прибор под необходимым углом, вы получите наклонные лазерные линии.

Лазерный уровень ELITECH ЛН 360/1

Выбор устройства

Прежде чем покупать уровень, подумайте, насколько часто вы будете его использовать. При домашней эксплуатации, к примеру, для того, чтобы повесить картину, не нужны самовыравнивающиеся профессиональные модели с множеством функций. Советуем при покупке аппарата ориентироваться на несколько пунктов:

  • Погрешности измерения.
  • Расстояние, на которое может дотянуться луч.
  • Время работы.
  • Имеется ли возможность самовыравнивания.
  • При каких температурах устройство нормально функционирует.
  • Комплектация.
  • Качество материала, из которого изготовлен нивелир.

Соблюдение правил безопасности

Не используйте устройство при температуре ниже 20 и выше 50 градусов. Это чревато тем, что прибор может начать работать некорректно.
Из-за сложной оптической конструкции, которую легко повредить, лазерный уровень нужно хранить в чехле. В нем он будет защищен от воздействия влаги, пыли и лишних сотрясений. Сумка, в которой хранится устройство, должна быть чистой и сухой.

Также после проведения работ с инструмента надо убрать все загрязнения. При этом обратите особое внимание на линзы, их лучше обработать мягкой тканью, чтобы не поцарапать поверхность.

Устройство и использование лазерного уровня

Производство строительных или ремонтных работ, отделка помещений, установка натяжных потолков, заливка стяжки пола — это далеко не полный перечень возможного применения лазерного уровня. Устройство, позволяющее мгновенно получить отображение вертикальной или горизонтальной прямой линии или плоскости с помощью одного или нескольких световых лучей, оказывает большую помощь при выполнении разметочных работ.

Наибольшую необходимость в нём испытывают специалисты, занимающиеся ремонтно-отделочными работами, но и для домашнего мастера такой прибор полезен и способен значительно облегчить работу, повысить её качество, сократить время выполнения. Стоимость лазерного уровня довольно велика, поэтому для правильного выбора подходящей модели необходимо иметь чёткое представление об устройстве и технических характеристиках приборов.

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

  • дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
  • количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
  • тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.

Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат

  • тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
  • наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
  • возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
  • резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Лазерный уровень — устройство и принцип работы

Для качественного выполнения строительных, монтажных или ремонтных работ недостаточно только знаний мастера. Для ровной кладки кирпича, для установки перегородок из гипсокартона, и даже просто для наклейки новых обоев, — необходимо точно нанести разметку или хотя бы выровнять элементы по вертикали или по горизонтали, чтобы все получилось аккуратно и ровно.

Во все времена для выравнивания поверхностей строители и монтажники использовали пузырьковый уровень или отвес, этого профессиональному работнику всегда хватало, скажем честно. Но насколько это удобно — пользоваться механическим инструментом? Может быть пора присмотреться к современным достижениям технического прогресса?

На самом деле в продаже давно появился инструмент, способный не только облегчить нанесение разметки, но и значительно ускорить работы. Для тех кто профессионально занимается строительными и монтажными работами данный инструмент станет незаменимым помощником. Речь о лазерном уровне.

Лазер сегодня много где используется: в полиграфии, в медицине, в электротехнике, в военной сфере, — везде, где требуется высокая точность и ответственный подход к решению тех или иных задач. Исторически о данной технологии еще в 1916 году заговорил Эйнштейн, и спустя почти 45 лет появился первый твердотельный лазер — его создал американский физик Теодор Мейман на базе возбуждаемого светом рубина.

Открытие Меймана по получению видимого лазерного луча явилось одним из наиболее значимых открытий, сделанных в ХХ веке, и стоит в одном ряду с квантовой теорией Планка. Сегодня лазер оказывается полезным и в такой широчайшей сфере человеческой деятельности как строительство, и в частности — в ремонтных работах.

Лазерный уровень, или более точно — лазерный нивелир, сильно облегчает работы. Для нанесения разметки достаточно навести лазерный луч на объект, и прибор сам выстроит ровные горизонтальную и вертикальную линии. Человеку останется сделать разметку карандашом либо даже сразу установить мебель или например наклеить плитку. Это гораздо удобнее, чем возиться с линейкой или с уровнем в надежде ровно вручную отстрелить вертикаль или горизонталь, не говоря уже о построении линии под определенным углом.

Не удивительно, что сегодня лазерные уровни пользуются такой популярностью у строителей, ведь им все время приходится возводить самые разные конструкции. А ремонтные бригады? Им тоже очень удобно делать ремонт и отделку, клеить обои, укладывать плитку, возводить потолки, пользуясь лазерным уровнем для выполнения ровной разметки. И сборщики мебели не обходятся без лазерного уровня, ведь с ним работы идут куда быстрее, особенно если устанавливается большой встраиваемый гарнитур или любая другая встраиваемая мебель.

Так, если всего несколько лет назад лазерный уровень был по карману лишь профессиональным организациям, то сегодня в продаже появились бытовые лазерные уровни, обладающие стандартным набором функций, которые с лихвой перекрывают возможности линейки и отвеса, делая работу более приятной и быстрой.

Цена лазерного нивелира, конечно, выше чем у обычного пузырькового уровня, однако затраты обязательно будут оправданы, тем более если мастер работает регулярно. А если речь идет об одном единственном ремонте? Стоит ли покупать дорогой уровень ради одного ремонта? Конечно стоит. Ведь после того как ремонт сделан, в жилище так или иначе будут перестановки, обновление интерьера и т. д.

Можно захотеть поклеить новые обои, повесить картину, полку, шкаф, сделать новую плитку в ванной комнате, поменять плинтус, сделать на стене несколько дополнительных розеток и т. д. С лазерным уровнем все эти новшества можно будет внести в интерьер без лишних мучений и без лазаний по стремянке с линейкой и рулеткой в руках.

Примеры электромонтажных работ, где может понадобиться использование лазерного уровня:

Устройство лазерного уровня довольно необычно, при том не очень сложно. Внутри корпуса установлен светодиодный источник света, который и порождает световой поток для лазера. Свет проходит сквозь линзу или призму (в зависимости от типа прибора), и в проекции на объекте получается ровная линия.

Прибор может строить линии на расстоянии в несколько десятков метров от себя. В самом простом виде лазерный уровень способен построить две взаимно перпендикулярные линии, более сложные профессиональные модели строят до девяти линий — чем больше проецируемых лучей — тем больше линий. Когда лучей несколько, удобно выстроить разметку например для укладки плитки, а с четырьмя лучами можно делать разметку сразу в нескольких плоскостях.

Лазерные нивелиры бывают двух типов: линейные и ротационные. В линейном нивелире свет проходит через перпендикулярные призмы, и в проекции получаются два взаимно перпендикулярных луча на плоскости объекта (луч как-бы размывается призмой в плоскость на 120 градусов).

Наиболее простые модели проецируют точку, более сложные — перекрещивающиеся прямые (вертикальную и горизонтальную). В ротационных уровнях свет фокусируется в точку проходя через линзу, а прямая получается за счет вращения светодиодного источника на 360 градусов вокруг оси.

Так, при помощи ротационного уровня можно разметить помещение по периметру, одновременно бригада мастеров может работать с одним прибором, выполняя работы в помещении одновременно. Ротационный уровень способен выполнить проекцию на расстояние до 100 метров.

Перед началом работ уровень выставляют на штативе, выравнивают его вручную, ориентируясь по встроенному в прибор пузырьковому уровню. Более профессиональные приборы имеют еще и встроенный компенсатор, который делает эти приборы самовыравнивающимися при отклонениях от горизонта в пределах 4 градусов (маятник с качающимся медным наконечником-грузиком тормозится в магнитном поле постоянных магнитов наведенными вихревыми токами). Когда прибор на штативе установлен, приступают к выполнению разметки. Вот и все, что нужно знать о лазерном уровне.

Давайте резюмируем теперь особенности и достоинства лазерного уровня.

Во-первых, использование лазерного уровня не требует особенных специальных знаний, достаточно установить прибор на штатив, включить требуемый режим разметки (один луч, два луча или несколько лучей), направить прибор на поверхность, и нанести по красным линиям отметки, либо сразу начать работу с отделочными или строительными материалами. С этим справится даже новичок.

Во-вторых, применение лазерного уровня значительно экономит время и силы человека. Не нужны ни отвес, ни стремянка, не нужно больше держать в руке отвес, пока помощник делает разметку. Один человек справится со всем самостоятельно, стоит только нажать кнопку на приборе — ровные световые линии появятся на стене или на потолке, там где нужно.

В-третьих, лазерный оптический прибор обладает высокой точностью. Погрешность профессионального лазерного прибора не превысит 0.3 мм на метр, а более простые приборы ошибутся максимум на 1 мм на метр.

В-четвертых, современные лазерные нивелиры отличаются наличием множества дополнительных функций. Этим не сможет похвастаться ни один отвес или уровень-линейка с пузырьком. Лазерный нивелир построит горизонтальный луч, вертикальный луч, сделает крест, построит по желанию пользователя дополнительные контрольные точки в зените или надире.

В-пятых, лазерный инструмент неприхотлив в хранении и легок при транспортировке. Весит средний профессиональный прибор не более 3 кг, а бытовой — не более 1 кг. Прочный пылезащищенный корпус в сочетании с сумкой или фирменным кейсом — надежная защита на время хранения.

Те мастера, кто впервые воспользовался лазерным нивелиром (строители, монтажники, ремонтники, и просто люди, любящие делать дома перестановки), оценили достоинства прогрессивного прибора. Все в один голос утверждают, что старые механические приспособления — это уже пережитки прошлого, и выбор однозначно делается в пользу современного лазерного прибора.

Ссылка на основную публикацию
Adblock
detector
