Подключение горелки к газовому баллону

Газовая горелка. Главный инструмент наплавляемой гидроизоляции

Устройство мягкой кровли при помощи клеевых составов – занятие малопроизводительное, особенно, если площадь покрытия более 100 м 2 . Некоторые виды покрытий, например, из окисленных битумов на стеклополимерной основе вообще с трудом поддаются склеиванию, а прочность шва оказывается весьма низкой. Вместе с тем существует альтернатива – приплавление мягкой кровли струёй открытого пламени. Способ эффективный и универсальный, но для его реализации требуется специальная горелка газовая для кровельных работ.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

  1. По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
  2. По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
  3. По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
  4. По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
  5. По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

  • Стопроцентная герметичность запорных органов, управляющих подачей газа;
  • Плавность подачи пропана;
  • Наличие противоветровой защиты от самопроизвольного задувания;
  • Надёжное отключение аппарата и время срабатывания;
  • Пределы регулирования тепловой мощности.

Конструкция

Узлы газовой горелки для кровельных работ рассматриваются на примере комбинированной газовоздушной горелки с подсосом воздуха из окружающей среды. Устройство такого аппарата включает в себя:

  1. Камеру для предварительного разогрева топлива, в которую герметично вмонтирован электронагревательный элемент с регулятором силы тока. Узел комплектуется опционно, в случае, если большинство кровельных операций будет производиться при пониженных температурах окружающего воздуха.
  2. Корпуса, изготавливаемого из жаропрочной стали, в котором происходит смешивание пропановой струи с воздушной.
  3. Форсунки, соединяющейся с корпусом при помощи накидной гайки, имеющей надёжное уплотнение.
  4. Управляющего клапана, который выполняет постоянный контроль за текущими значениями давления пропана, поступающего в смеситель горелки. При длительных перерывах в работе подача газа отключается.
  5. Удлинительной трубки, в которую подожжённая смесь поступает от рассекателя потока, смонтированного сразу за форсункой.
  6. Мундштука, форма которого определяет ширину горючей смеси, выходящей из сопла горелки. Мундштук обеспечивает также ветрозащиту струи.
  7. Вентиля, который управляет подачей газовоздушной смеси и длиной пламени.
  8. Ручки, которая изготавливается из термостойкого пластика.

Кроме того, в комплект поставки газовой горелки для производства кровельных работ могут входить сменный инжектор, набор уплотнительных прокладок из паронита и присоединительный хомут на баллон. Большинство конструкций данных агрегатов рассчитываются для баллонов с пропаном (стальных сварных, ёмкостью 50 л по ГОСТ 15860-84). Для эксплуатации таких горелок потребуется также одноступенчатый баллонный редуктор (например, БПО 5-3) и комбинированный резиновый шланг первого класса по ГОСТ 9356-75 диаметром 9 мм, с нитяной оплёткой.

Эксплуатация кровельной горелки выполняется в следующей последовательности. Перед запуском проверяют герметичность уплотняющих прокладок, для чего через горелку пропускают воздух. При необходимости уплотнительные кольца заменяют, садят на герметик, и применяют не ранее, чем через сутки.

При включении пропановой горелки вначале открывают вентиль подачи воздуха, затем — газа, и далее зажигалкой, спичкой либо системой пьезоподжига воспламеняют воздушно-газовую смесь. Перемещением рассекателя регулируют требуемую длину факела, а при помощи мундштука – ширину. Если требуется, то устанавливают на мундштук переходник в виде раструба с несколькими рабочими соплами. Отключение устройства производят в обратной последовательности.

Выбор горелки для кровельных работ

Основными эксплуатационными характеристиками горелок газовых для кровельных работ считаются:

  1. Расход пропана, кг/ч.
  2. Тепловая мощность горелки, кВт.
  3. Пределы регулировки длины факела, мм.
  4. Наибольшая ширина прогрева рубероида или иного материала, используемого для укладки мягкой кровли.
  5. Номинальная температура разогрева поверхности, ºС.
  6. Удельный расход топлива на единицу укрываемой поверхности, кг/м 2 .
  7. Вес горелки, кг.

Параметры выбирается из соображений удобства эксплуатации. Например, горелкой, которая имеет массу более 1,5…2 кг, длительное время работать просто неудобно. Таким же образом определяются и с длиной факела. Обычно этот параметр принимается в пределах 300…900 мм, причём в последнем случае горелкой можно работать стоя.

Ряд характеристик зависит от теплоёмкости материала мягкой кровли. В частности, для готовности рубероида нужны температуры 160…180ºС, а для наплавляемых материалов – 300…350ºС.

Для производительности процесса важна зависимость между тепловой мощностью горелки W (указывается в паспорте на изделие) и расходом газа V (параметр важен для баллонов с пропаном). Для подсчёта можно воспользоваться зависимостью

Q = 12,88 кВт·ч/кг – теплотворная способность пропана;

n — количество насадок/раструбов, по которым горящая газовоздушная смесь направляется на нагреваемый (или расплавляемый) кровельный материал;

η = 0,8…0,91 – КПД процесса нагрева (с увеличением числа насадок КПД уменьшается).

Наиболее популярными моделями газовых горелок для кровли являются:

  • ГВ-850. Обладает регулировочным вентилем для подачи газа, длина факела легко управляется при помощи рычага. Мощность горелки позволяет эффективно использовать её также для разогрева металлопластиковых труб и для подготовки медных сплавов к сварке или пайке. Цена – 1700…2200 руб.;

  • ГГС-1-1,7. Пользуется популярностью из-за достигаемых высоких температур нагрева, простоты и надёжности конструкции. Цена — 2000…2200 руб. Вариант этого же устройства, но с 4 раструбами и раскатчиком обойдётся в 12000…12500 руб.;

  • ГГС-1-1,0. Самая компактная из горелок отечественного производства, позволяет работать в стеснённых пространствах, используя баллон ёмкостью 5 л. Цена – 1300…1500 руб.;

  • ГВ-250У. Отличается простотой и надёжностью конструкции, имеет встроенное устройство для принудительного подсоса воздуха. Цена – 1100…1200 руб.;

  • Kemper-1200 (Италия). В комплекте – несколько сопел с разной шириной щели, возможность работы с пропановыми баллонами ёмкостью до 100 л, эргономичная форма рукоятки. Цена – 4400…4700 руб.

Несколько слов о возможности и целесообразности изготовления рассмотренных горелок своими руками. Ввиду необходимости весьма тщательной герметизации всех соединений, а также высокой точности изготовления всех деталей, самостоятельно смастерить подобное устройство сложно. Особо ответственный участок работы – это изготовление узла подачи и смешивания. Кое-что можно позаимствовать из сварочной газовой горелки, а ручку, удлинитель и шланг подобрать по рекомендациям специалистов.

Газовая горелка

Здрасте, не знаю как правильно называется, газовая горелка или типа того подключенная к баллону, ее используют для наплавления крыши и пр.
В чем секрет ? Купил такую или похожую горелку палка с соплом или типа стакана на конце, на другом конце кран, штуцер, подключил к газовому баллону шлангом, зажигаю- горит но вяло, не так чтобы с напором, в итоге пришлось брать паяльную лампу и ей разогревать наплавляемый материал. Скажите, что не так газ не тот или горелка ? Газ обычный — газовый балон для дачи. Растолкуйте спасибо

неправильное подключение,правильное подключение.

Все дело в редукторе ? А где такие продаются или как они называются чтобы их найти ?
Спасибо

2312 написал :
А где такие продаются или как они называются чтобы их найти ?

Редуктор пропановый » > Обычно продаются там же где горелки и баллоны

Случайно заглянул в тему,ужос. Куда народ только смотрит.
800 просмотров.
kapelka.k , и
Викторыч , какие нафик редукторы на газовой горелке?Там все напрямую.Если не в теме,то зачем стучать по клавишам компа.
А у ТС проблема в горелке,шланге или баллоне.

Читать еще:  Лучшие вертикальные аккумуляторные пылесосы

Холостяк написал :
Если не в теме,то зачем стучать по клавишам компа.

У меня с редуктором, бо баллон используется раз в 5 лет крышу отремонтировать и регулярно жрачку приготовить

Викторыч написал :
баллон используется раз в 5 лет крышу отремонтировать

Не представляю какое пламя можно получить на горелке через редуктор.Наверно только такое которое горит в паузах между работой-фитиль.

Холостяк написал :
Не представляю какое пламя можно получить на горелке через редуктор.

Сами же и ответили, только почему-то раньше, чем спросили.

Холостяк написал :
Если не в теме,то зачем стучать по клавишам компа.

Редукторы бывают РАЗНЫЕ. Тот, что на второй фотографии и те, что по ссылке смогли бы помочь Вам «представить».

VV написал :
Редукторы бывают РАЗНЫЕ.

Объясните только зачем он там если он там не нужен.
У ТС и без редуктора вяло горела горелка,а по вашему выходит что будет с редуктором гореть сильнее,типа редуктор повысит давление на выходе,так по Вашему выходит?

Холостяк написал :
У ТС и без редуктора вяло горела горелка

У ТС нигде не сказано про редуктор. Вполне возможно, что ТС подсоединил, как он пишет «шлангом», к балону через бытовой редуктор. В этом случае будут все указанные им симптомы. Поэтому все советы (до Вашего прихода) были посвящены теме замены бытового редуктора на специализированный.

Наличие регулируемого редуктора между горелкой и балоном вреда не принесет. Он только повысит безопасность системы.

VV написал :
Вполне возможно, что ТС подсоединил, как он пишет «шлангом», к балону через бытовой редуктор.

Зачем домысливать то чего не написано?

VV написал :
Наличие регулируемого редуктора между горелкой и балоном вреда не принесет. Он только повысит безопасность системы.

Сколько видел пропановых горелок в работе,ни у кого на баллоне не было редуктора.И сам обхожусь без него.
При быстром расходе газа он ещё и замерзнет.
Хотя чего я распинаюсь-пользуйтесь редуктором,аминь

Тема старая, но кто-то прочитает «советы бывалых». Раз без редуктора, то может можно и без горелки? Поджигай кончик шланга и поливай струёй огня. Но, ведь, наверно, не ради наворотов, как спойлер на 9-ку, обязывают ставить редуктор. И не обычный редуктор, атмосферный, а регулируемый!

MihVik написал:
Тема старая, но кто-то прочитает «советы бывалых». Раз без редуктора, то может можно и без горелки? Поджигай кончик шланга и поливай струёй огня.

MihVik ,
Да какие проблемы? Только завещание написать, не забыть. Газ, как электричество, штука опасная, и не прощает пренебрежительного отношения к себе.

Без редуктора это понятно, я работал тоже без редуктора и прогревали баллон с пропаном горелкой, хотя запрещено. Если есть возможность ставить редуктор, то надо ставить. Экономия и расход газа. Тем более, если обычной кровельной горелкой работать, а если Горынычем?

Сварщик Джо написал:
Тем более, если обычной кровельной горелкой работать, а если Горынычем?

Если таким Горынычем работать, то какой редуктор его тянет? Расход то вон какой будет. Баллон наверное полюбому обмерзнет

Уж сколько парсюков обсмалили газовой горелкой. И я, и соседи, и знакомые. Никогда никаких редукторов не ставили. Честно говоря, не знаю такого, чтобы были какие-нибудь несчастные случаи. В принципе, можно было бы и газ на конце шланга, идущего из баллона поджечь. Все равно ничего страшного не произошло бы! Горелка, а именно ее «стакан» на конце, предназначена для смешивания горящего газа с воздухом и, естественно, содержащимся в нем кислородом, подсасываемым в «стакан» через отверстия, находящиеся в задней части оного. Иначе не получить той температуры, которую дает горелка, и факела голубого цвета. Плюс, «стакан» горелки не дает срываться с форсунки факелу. Если поджечь газ, выходящий из шланга под высоким давлением, мы получим огромный коптящий факел желто-оранжевого цвета, который будет тухнуть при каждом резком движении конца шланга. Как-то так.

Холостяк написал:
А у ТС проблема в горелке,шланге или баллоне.

Я чего-то не увидел в посте ТС ни слова про редуктор. Обычно кровельщики никогда не используют редуктор, а подключают горелку через переходник, без всяких редукторов, чтобы выжать из баллона весь газ.
Хотя по ТБ положено применять редукторы типа БПО. Но обычно работают без них.
ТС мог подсоединить горелку через обычный бытовой редуктор типа лягушки. НО не будем гадать, дождемся чего ТС скажет по поводу редуктора.

Кроссер CR8E
Mantis
ТС-350 сдизелем Lombardini

Долго ждать придется, пост тухлый ,3 года прошло. БПО давление может ограничить, но давление давлением, но он так же сильно снижает пропускную способность. большая горелка и так баллон на лопатки ложит, даже при плюсовой температуре,подогревать приходится, чтоб факел был не импотентный, а тут еще это ‘коровье седло’

И чем он интересно поможет в области безопасности ? Лишнее звено.

Зарубите себе на лбе, газ не горит и не взрывается, можете хоть окурки в баллон пихать
Опасен он только в виде газо воздушной смеси , причем определенной концентрации, которую получить уличных в условиях, надо быть реально одаренным,не ниже лауреата премии дарвина

Vasily.N написал:
Долго ждать придется, пост тухлый ,3 года прошло. БПО давление может ограничить, но давление давлением, но он так же сильно снижает пропускную способность. большая горелка и так баллон на лопатки ложит, даже при плюсовой температуре,подогревать приходится, чтоб факел был не импотентный, а тут еще это ‘коровье седло’

И чем он интересно поможет в области безопасности ? Лишнее звено.

Зарубите себе на лбе, газ не горит и не взрывается, можете хоть окурки в баллон пихать
Опасен он только в виде газо воздушной смеси , причем определенной концентрации, которую получить уличных в условиях, надо быть реально одаренным,не ниже лауреата премии дарвина

Ага. То же и с бензином. В емкости с бензином с малой площадью поверхности можно спокойно тушить горящие спички! А вот один чирк зажигалкой в помещении с наличием «травящей» канистры может привести к взрыву! То же и с газом. А наличие редуктора в цепи баллон — горелка просто не позволит получить то пламя, которое от горелки требуется! Все горелки присоединяют напрямую к баллонам с пропаном!

Как подключить горелку к газовому баллону

Место, куда устанавливают газовую плиту или иное оборудование, должно быть предусмотрено проектом дома и квартиры. В противном случае необходимо получение разрешения государственной газовой службы.

Подключение приборов лучше доверить специалистам, но если есть желание сделать это самостоятельно, следует изучить соответствующие правила. Помните, что допущенные ошибки могут привести к утечке газа, а также вы автоматически лишаетесь ряда преимуществ:

  1. У вас не будет на руках такого документа, как «Акт наряд на подключение-отключение газоиспользующего оборудования жилых зданий», а значит при несчастном случае вина полностью ляжет на ваши плечи.
  2. В случае установки новой газовой плиты и ее последующей поломки, вы не сможете произвести ремонт по гарантии из-за самостоятельного подключения.

Как подключить газовую плиту новой модели

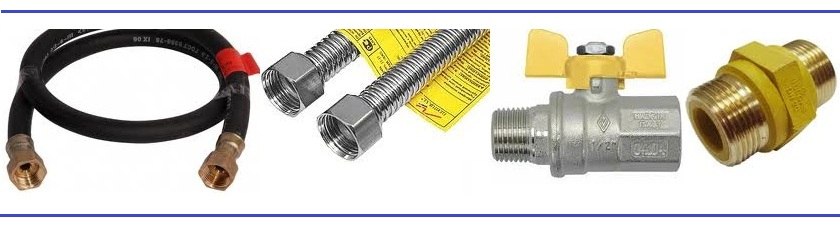

Современные газовые плиты реализуют с полным комплектом необходимых для подсоединения приспособлений: фитинги, переходники и шланги. К отдельным моделям могут от 2 до 4 форсунок различного типа. Подробные и наглядные инструкции достаточно понятно разъясняют всю процедуру подключения. Итак, распаковав плиту и проверив наличие все деталей, следует приготовить необходимые инструменты:

  • газовый разводной ключ № 1;
  • ключ рожковый (22×24);
  • отвертка крестовая;
  • газовый шланг;
  • шаровой кран.

Для проверки качества подсоединения понадобится мыльное средство либо пена для бритья и кисточка для нанесения.

Отключение старой плиты

Первое, что необходимо сделать — это отключить подачу газа, перекрыв кран на отпуске. Затем проверить перекрытие подачи путем включения конфорки. Одновременной со сменой плиты можно произвести замену крана перекрытия.

  1. Открыть форточку, приготовить мокрую тряпку, уплотнительную нить или ленту.
  2. Снять старый кран и заткнуть трубу мокрой тряпкой.
  3. Очистить резьбу и намотать на нее нить или ленту.
  4. Извлечь тряпку, навинтить на резьбу новый кран.
  5. Проверить герметизацию мыльным средством.

Как проверить надежность подсоединения: нанести на место стыковки мыльное средство или пену для бритья. В случае утечки оно начнет пузыриться.

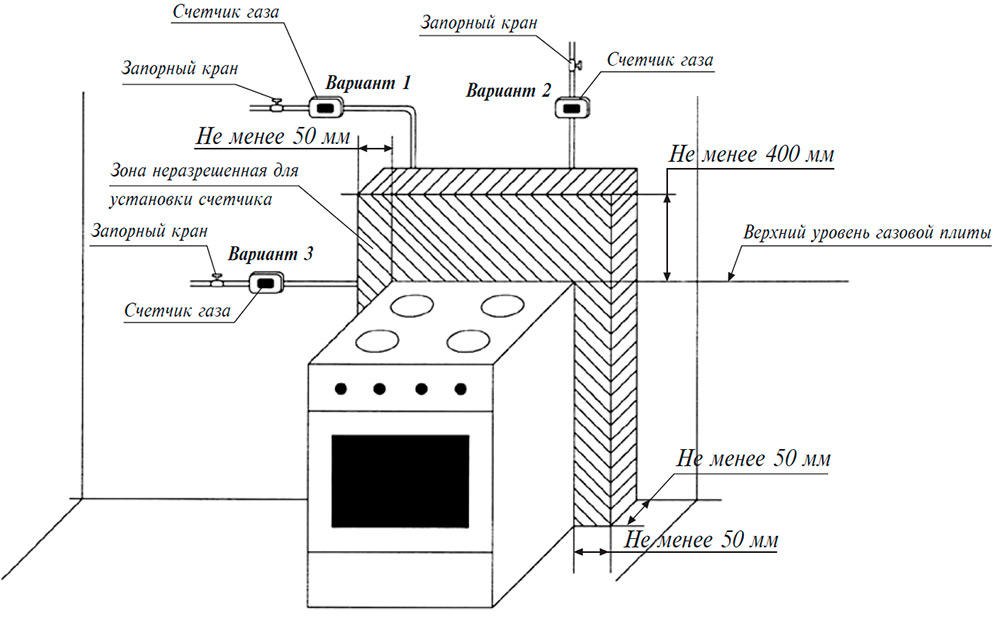

Установка новой газовой плиты

Теперь на место старой или в любую другую часть кухни необходимо поставить новую плиту, выдержав такое расстояние от стены, какое указано в инструкции по установке, как правило, от 6 мм. Выровняйте плиту по горизонтали при помощи регулировочных ножек и уровня, убедитесь в ее устойчивости.

Читать еще:  По каким параметрам выбрать пылесос для квартиры

Предполагается, что гибкий шланг подключения уже есть, а потому последующим этапом станет его подключение к плите, а затем к газовому стояку. На штуцер шланга следует намотать уплотнитель (нить или лента), а затем закрутить его в кран отпуска. Аналогично поступают со вторым концом, присоединяя его к газовой плите. Часто в комплектацию новых моделей входит прокладка с металлической сеткой для защиты от загрязнения. Ее необходимо установить между гибким шлангом и входов в плиту. Для максимально надежной фиксации место соединения затягивается двумя ключами.

Обратите внимание! Шланг должен быть обязательно гибким и такой длины, чтобы ни создавалось натяжения. После подключения он должен провисать. Приобретать следует специальный, сертифицированный шланг в металлической оплетке с желтой меткой. Так же заслуживает внимания тип входа: для плит с прямым приобретается шланг с угловым концом и наоборот.

Заключительный этап установки газовой плиты — проверка качества подсоединения. Используйте приготовленное заранее мыльное средство. Отсутствие пузырей говорит о том, что с подключением газовой плиты вы справились на отлично!

Как подключить газовую плиту с другим диаметром входа

Если у приобретенной вами плиты вход меньшего или большего диаметра чем диаметр крана отпуска и шланга, необходимо приобрести в специализированном магазине переходник. При его установке следует также использовать уплотнитель, а затягивание производить двумя шаровыми ключами. При проверке качества соединения не забудьте проконтролировать места стыковки плиты, переходника и шланга.

Кстати. В промышленном газовом оборудовании применяются фитинги avk газоснабжение.

Как подключить газовою плиту к баллону

Перед установкой газовой плиты на даче и в частном доме с использованием баллонов сжиженного газа, убедитесь, что ваше помещение соответствует все правилам безопасности. Затем следует сменить сопла в горелках на меньший диаметр, так как баллонный газ обладает большим давлением.

В остальном инструкция по подключению и последующей проверке повторяет все этапы подсоединения газовой плиты к стационарному источнику газа.

Правильное подключение газовой плиты гарантирует отсутствие утечек, проблем с местной газовой службой и положительные эмоции во время приготовления пищи.

Видео как подключить газовую плиту

Установка и подключение плиты

Как подключить газовую плиту баллону пропана

Безопасность

При подключении газовой плиты обязательно прочтите инструкцию по эксплуатации плиты. Там наверняка есть пункт безопасное подключение плиты своими руками.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

Как подключить газовый баллон к газовой плите: нормативы и руководство по подключению

  • редуктор

Баллонный газ позволяет серьезно экономить на готовке еды в загородном доме. Но согласитесь, голубое топливо – это источник серьезной опасности. Малейший порыв соединительной трубы или небольшая неисправность варочной панели, и пожар неминуем.

В представленной нами статье мы подробно распишем, как подключить газовый баллон к газовой плите безупречно и качественно. Расскажем о правилах, соблюдение которых обеспечит безопасность в момент подсоединения и во время эксплуатации. Наши советы помогут избежать ошибок при подсоединении пропана.

Разрешено ли самостоятельное подключение?

Практически все газовщики в один голос утверждают, что подсоединять баллон с пропаном к газовой плите следует исключительно с их участием, заплатив им деньги за вызов мастера. Однако данное подключение вполне разрешается выполнить и своими руками без дополнительных затрат.

Ничего принципиально сложного в этом вопросе нет. Подключение газовой варочной панели к баллону заключается в выборе места для емкости с топливом и организации оттуда отвода в виде трубы или гибкого шланга до плиты.

Для выполнения подобных работ требуется обладать лишь элементарными навыками обращения с гаечными ключами. Плюс придется внимательно изучить и полностью соблюсти правила пожарной безопасности для оборудования на газу.

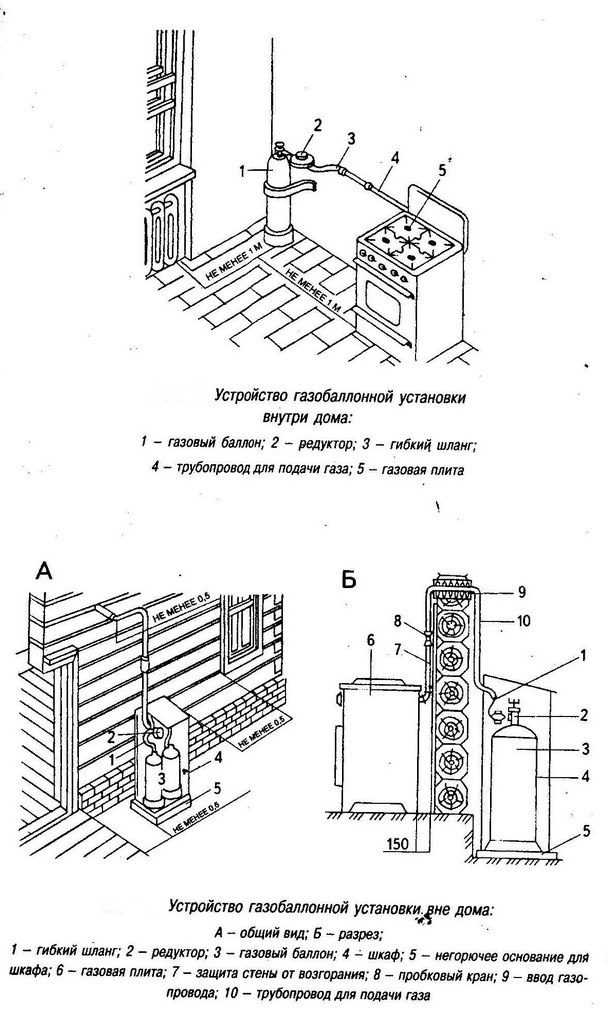

Бытовой баллон с пропаном разрешается устанавливать как внутри жилого строения, так снаружи. Но противопожарные нормы рекомендуют место для хранения газа выбирать на улице, а не в кухне или подсобке коттеджа. При уличном размещении потребуется монтировать трубу или шланг большей длины, но зато вероятность пожара и/или взрыва будет меньше.

Правила подсоединения баллона к плите

Требования по подключению баллонного газа бытового назначения (смеси пропана с бутаном) и соответствующих приборов регламентируются несколькими документами. Основными из них являются СП 62.13330.2011 «Газораспределительные системы» и «Техрегламент о безопасности домового газового оборудования».

Плюс есть еще различные противопожарные правила и строительные нормы. Причем в отдельных вопросах документы эти немного противоречат друг другу.

У баллонного газа есть ряд особенностей, которые напрямую влияют на правила его использования и нормы подсоединения оборудования. И главное здесь – в баллон закачивается не метан, как в трубе, а пропанобутановая смесь (СУГ). Хотя на емкости обычно пишут лишь «пропан».

СУГ заведомо тяжелее воздуха. При протечке или затухании конфорки баллонная газовая смесь не поднимается и не улетучивается, а спускается к земле.

Поэтому газовые баллоны и рекомендуется ставить на улице, чтобы в аварийной ситуации газ не смог скопиться в подполе или подвале до опасной концентрации. Также их следует размещать как можно дальше от колодцев и любых электроприборов.

Законодательно разрешено баллоны ставить внутри на дачах и на летних верандах, а также в пристроенных кухнях-столовых в коттеджах. Запрещается лишь выбирать для них место в жилых комнатах, у аварийных выходов, в закрытых темных коридорах и цокольных или подвальных помещениях.

Еще одна важная особенность СУГ – существование «летнего» и «зимнего» топлива. Первый от второго отличается соотношением пропана и бутана, а также способностью «работать» при низких температурах.

Летнюю смесь можно использовать и зимой при не сильных морозах. Однако при охлаждении металлической емкости ниже нуля из нее будет испаряться для сжигания в печке только пропан. А бутан останется внутри в жидком виде, занимая впустую место и постепенно накапливаясь.

При этом, заправляя баллон, вам будут доливать СУГ лишь частично. Так нерадивые заправщики нередко обманывают неопытных владельцев газовых плит. Плюс в какой-то момент скопившийся жидкий конденсат придется сливать из емкости, чтобы банально освободить ее для рабочего газа.

Необходимые инструменты и материалы

Чтобы подключить газовый баллон к портативной или обычной комнатной плите, как правило, достаточно иметь под рукой лишь гаечный ключ. Он нужен, чтобы затянуть гайки на подводке и кране с газом.

Но если баллонную емкость с СУГ в планах ставить на улице с монтажом там специального шкафа, то дополнительно потребуются:

  • дрель для пробивки стены под трубу (шланг);
  • лопата с кувалдой для установки и заземления шкафа;
  • отвертка;
  • рулетка.

Каких-либо специализированных инструментов не потребуется.

Уличный шкаф лучше всего выбирать в специализированной фирме. Он должен быть сделан из стали толщиной от 1 мм и покрыт специальной краской, чтобы не проржаветь сразу в первый год эксплуатации, а также иметь вентиляционные отверстия и замок с ключом.

Из материалов нужны будут:

  1. Жиклеры для СУГ.
  2. Труба из стали или меди либо специальный для газа шланг.
  3. Диэлектрическая вставка (если монтируется металлический подвод).
  4. Понижающий давление редуктор «лягушка».
  5. Уплотнители.
  6. Кран.

Также потребуются непосредственно плита и газовый баллон. Варочные панели для магистрального метана и СУГ конструктивно практически ничем не отличаются. В них лишь меняются жиклеры.

Бытовые баллоны бывают объемом 5, 12, 27 и 50 литров. При полной заправке они весят соответственно порядка 6, 11, 26 и 43 кг. Плюс есть одноразовые газовые баллончики на 220 и 400 мл, используемые как источник газа для портативных плит и паяльных ламп, их подключают небольшим шлангом или напрямую к прибору.

Баллоны предлагаются на рынке с клапаном и вентилем. Лучше всего выбирать вентильный вариант. Он позволяет слить конденсат без дополнительных ухищрений и самостоятельно.

Выбор места для баллона

Бытовые баллоны для постоянного применения с плитой допустимо ставить непосредственно радом с газовым прибором. Есть даже плитки с внутренним расположением емкости для СУГ. При этом вся ответственность за безопасность использования такого варианта ложится исключительно на вас.

Читать еще:  Геометрические параметры режущей части сверла

При установке внутри кухни баллон должен:

  • отстоять по минимуму от отопительных приборов и газовых духовок на 1 м, а от самой плитки – на 0,5 м;
  • обеспечивать беспрепятственный доступ к кранам и вентилям;
  • оставаться на виду и незакрытым любой горючей отделкой;
  • ставиться в месте, где нет прямых солнечных лучей.

Отвод от баллона до плиты делается из стальной либо медной трубы, а также резинового, резинового с металлической оплеткой или сильфонного шланга. Трубное изделие более надежно, но усложняет перестановку газового оборудования. Газовый шланг более практичен, только подбирать его следует тот, что подходит для газа.

Независимо от материала исполнения подвод должен быть без соединений. Подключать его резьбовыми фитингами либо стяжкой хомутом на штуцере разрешается только в точках подсоединения запорной арматуры и редуктора.

Если баллон ставится на улице в шкафу, то место для него надо выбирать на удалении (по минимуму):

  • от поленниц с дровами – 3 м;
  • от окон – 1 м;
  • от входа в дом – 5 м;
  • от вентиляционных продухов в стенах и цоколе – 3 м.

Также минимум на 1,5 метра шкафы следует отодвигать от наружных вентиляторов, кондиционеров и иных электрических приборов на фасаде здания. Необходимо полностью исключить риск появления вблизи с газом искр от коротких замыканий в проводке и любом электрооборудовании поблизости.

Замена жиклеров в конфорках

Газ для горения в конфорке поступает через специальные форсунки. Для метана они подключаются одного размера, а для СУГ другого, с меньшим по размеру отверстием.

Для баллонного голубого топлива нужны жиклеры с диаметром 0,5–0,75 мм при 30 mbar с редуктора и 0,43–0,6 при редукторном давлении 50 mbar.

Чтобы заменить жиклеры, необходимо снять корпус горелки (в отдельных случаях верхнюю панель плиты) и выкрутить из посадочной гильзы шестигранный «болт» на 7 или 8 мм с небольшим отверстием посередине. Затем новое сопло просто вкручивается на место старого.

Руководство по подключению горелки

Газовые баллоны в быту обычно используются для приготовления пищи. Но ни что не мешает подсоединить к ним также горелку для пайки медных труб. Подобный инструмент применяется при кровельных работах, опаливании животных при забое в домашних условиях и т.д.

Перед тем как подключать к газовому баллону горелку, следует внимательно изучить ее и шланг к ней. Баллонный газ в емкости находится под давлением 15–16 атм. Если горелка и отвод на такие параметры не рассчитаны, то придется подключать регулируемый редуктор для пропана. Без него по правилам ТБ нельзя.

Если газовый редуктор вообще не подсоединять, то газ будет расходоваться слишком сильно. Конечно, можно отрегулировать его подачу вентилем на баллоне, но о какой-либо безопасности работ при таком раскладе говорить сложно.

Выводы и полезное видео по теме

Процесс подключения баллона к плите:

Правила подсоединения баллона с пропаном:

Подключение баллонного газа к варочной панели:

Чтобы подключить баллон с пропаном к газовой плите, компетенцией и особыми навыками обладать не требуется. Нужен лишь гаечный ключ и здравый смысл. И не забываем после подключения перед началом готовки с помощью мыльной воды проверить отсутствие протечек в местах соединений.

Хотите рассказать о собственном опыте в подключении газовых бытовых приборов к баллону со сжиженным газом? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фотоснимки по теме статьи в расположенном ниже блоке.

Подключение газовой горелки к баллону

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Устройство мягкой кровли при помощи клеевых составов – занятие малопроизводительное, особенно, если площадь покрытия более 100 м 2 . Некоторые виды покрытий, например, из окисленных битумов на стеклополимерной основе вообще с трудом поддаются склеиванию, а прочность шва оказывается весьма низкой. Вместе с тем существует альтернатива – приплавление мягкой кровли струёй открытого пламени. Способ эффективный и универсальный, но для его реализации требуется специальная горелка газовая для кровельных работ.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

  1. По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
  2. По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
  3. По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
  4. По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
  5. По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

  • Стопроцентная герметичность запорных органов, управляющих подачей газа;
  • Плавность подачи пропана;
  • Наличие противоветровой защиты от самопроизвольного задувания;
  • Надёжное отключение аппарата и время срабатывания;
  • Пределы регулирования тепловой мощности.

Конструкция

Узлы газовой горелки для кровельных работ рассматриваются на примере комбинированной газовоздушной горелки с подсосом воздуха из окружающей среды. Устройство такого аппарата включает в себя:

  1. Камеру для предварительного разогрева топлива, в которую герметично вмонтирован электронагревательный элемент с регулятором силы тока. Узел комплектуется опционно, в случае, если большинство кровельных операций будет производиться при пониженных температурах окружающего воздуха.
  2. Корпуса, изготавливаемого из жаропрочной стали, в котором происходит смешивание пропановой струи с воздушной.
  3. Форсунки, соединяющейся с корпусом при помощи накидной гайки, имеющей надёжное уплотнение.
  4. Управляющего клапана, который выполняет постоянный контроль за текущими значениями давления пропана, поступающего в смеситель горелки. При длительных перерывах в работе подача газа отключается.
  5. Удлинительной трубки, в которую подожжённая смесь поступает от рассекателя потока, смонтированного сразу за форсункой.
  6. Мундштука, форма которого определяет ширину горючей смеси, выходящей из сопла горелки. Мундштук обеспечивает также ветрозащиту струи.
  7. Вентиля, который управляет подачей газовоздушной смеси и длиной пламени.
  8. Ручки, которая изготавливается из термостойкого пластика.

Кроме того, в комплект поставки газовой горелки для производства кровельных работ могут входить сменный инжектор, набор уплотнительных прокладок из паронита и присоединительный хомут на баллон. Большинство конструкций данных агрегатов рассчитываются для баллонов с пропаном (стальных сварных, ёмкостью 50 л по ГОСТ 15860-84). Для эксплуатации таких горелок потребуется также одноступенчатый баллонный редуктор (например, БПО 5-3) и комбинированный резиновый шланг первого класса по ГОСТ 9356-75 диаметром 9 мм, с нитяной оплёткой.

Эксплуатация кровельной горелки выполняется в следующей последовательности. Перед запуском проверяют герметичность уплотняющих прокладок, для чего через горелку пропускают воздух. При необходимости уплотнительные кольца заменяют, садят на герметик, и применяют не ранее, чем через сутки.

При включении пропановой горелки вначале открывают вентиль подачи воздуха, затем — газа, и далее зажигалкой, спичкой либо системой пьезоподжига воспламеняют воздушно-газовую смесь. Перемещением рассекателя регулируют требуемую длину факела, а при помощи мундштука – ширину. Если требуется, то устанавливают на мундштук переходник в виде раструба с несколькими рабочими соплами. Отключение устройства производят в обратной последовательности.

Нюансы использования баллонов зимой

Если для отопления загородного дома используется баллонный газ, то в зимний период нужно позаботиться о защите топлива от замерзания. Особенно это касается построек сезонного использования, например, дач, когда хозяева приезжают в дом только на выходные.

Если емкости с топливом хранятся за пределами дома, то при минусовых температурах давление в них уменьшается. При существенном снижении давления нагревательное оборудование может перестать работать. Чтобы избежать такой ситуации, тару с горючим на время холодов устанавливают в специальном шкафу со встроенной системой вентиляции. Для теплоизоляции шкафа используют негорючий утеплитель.

Если нет такого шкафа, то тару с горючим лучше хранить в пристройке к дому, в которой нет отопления, но постоянно поддерживается плюсовая температура за счет хорошего утепления. Не стоит забывать о других требованиях безопасности при выборе подходящего места для установки баллонов на зимний период.

Ссылка на основную публикацию
Adblock
detector
