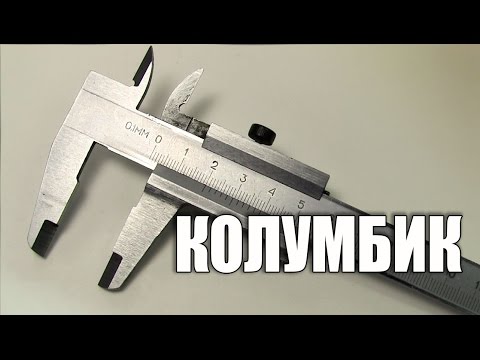

Почему штангенциркуль называют колумбиком

Измерение деталей штангенциркулем.

Здравствуйте! Сегодня мы поговорим с вами про измерение деталей штангенциркулем или как многие его называют «колумбиком». К стати говоря а вы знаете почему штангенциркуль называют колумбиком. НЕТ? Тогда читайте мою статью и все станет понятно 🙂

Штангенциркуль или колумбик?

Многие из вас на производстве при измерении деталей столкнулись наверное с самым (по моему) популярным видом измерительного инструмента — штангенциркулем или как часто его называют бывалые работники колумбик. Честно я вам скажу когда я пришел на завод в 2004 году я часто слышал как его так называют да и сам стал произносить это название, чтобы не выглядеть неучем среди опытных коллег ИТР 🙂 .

Шли годы и так ни кто и не спросил — А ПОЧЕМУ КОЛУМБИК.

Мне стало интересно узнать про чудное даже немного заморское название штангенциркуля и вот, что я выяснил, оказывается штангенциркуль стал называться колумбиком потому, что в советское время основным поставщиком данного мерителя была американская фирма COLUMBUS вот название и прилипло :).

А еще интересно то, что в авиационной промышленности штангенциркули называли МАУЗЕР, как вы уже догадались это и был поставщик туда измерительного инструмента.

Ну думаю было познавательно и интересно. Ну да ладно отвлеклись немного на историю 🙂 Теперь по теме.

Как устроен штангенциркуль, он же колумбик, все в этом видео:

Измерение деталей штангенциркулем. Как пользоваться?

И так на рисунке выше предоставлен штангенциркуль ШЦ -1 в его классическом исполнении. Разберем его конструкцию подробнее:

  1. Это так называемые губки (но целовать их не стоит) они предназначены для измерения внутренних поверхностей.
  2. Эту часть называют рамка ведь на нее она и похожа 🙂 .
  3. Зажим с помощью которого можно надежно зафиксировать рамку (п.2).
  4. Называют штанга, по ней рамка перемещается и позволяет производить измерения штангенциркулем.
  5. Под номером 5 у нас линейка глубиномера с помощью которого очень удобно измерять глубину фрезеровки или отверстий деталей.
  6. Шкала штанги. Тут вроде все понятно.
  7. Нониус. С помощью него собственно и удается производить измерения с точностью от 0,01 до 0,1 мм (в зависимости от точности вашего штангенциркуля).
  8. И завершают наш список губки для измерения наружных поверхностей. Иногда оснащаются вставками из твердого сплава для меньшего износа при частом использовании.

Как пользоваться штангенциркулем.

Чтобы понять как пользоваться штангенциркулем обратим внимание на рисунок выше. На нем мы видим две шкалы я специально обозначил их разными цветами шкалу штанги салатовым цветом, а шкалу рамки которая по ней перемещается голубым. Если мы видим такую картину то это значит, что измеренная деталь равна 42,7 мм. Как я определил.

Да очень просто. Видите риска рамки под которой находится «0» стоит дальше 42 мм (забыл сказать цена деления штанги 1 мм) но в тоже время не доходит до 43 мм. Это значит наш реальный размер находится между 42 и 43 мм.

Теперь смотрим на шкалу рамки (нониус) его размер от «0» до окончания 19 мм которые разделены на равные 10 частей. Получается цена деления равна 1,9 мм (но по этому поводу не заворачивайтесь ). Я и для того пишу этот пост, чтобы все было предельно ясно. И так, целое число миллиметров мы знаем, а для определения дробной части обратите внимание какая риска шкалы рамки штангенциркуля совпадает с рисской штанги.

Как отчетливо видно с рисунка это риска под номером «7» если посчитать от нулевой риски нониуса и это говорит о том, что размер который вы измерили штангенциркулем равен 42 целых и 7 десятых миллиметра. Вот и все По моему уже проще объяснить не удастся . Да и вроде и так понятно.

Схемы измерения деталей штангенциркулем.

При контроле деталей необходимо правильно держать штангенциркуль для получения наиболее точных результатов. И от того на сколько вы овладеете данным искусством будет зависеть как вы будете измерять детали и получать достоверные данные о качестве получаемой заготовки. Мы рассмотрим четыре наиболее часто применяемые схемы измерения деталей штангенциркулем. На самом деле их намного больше но это как говорится классика жанра.

1. Измерение валов штангенциркулем.

И так как мы видим из предоставленной схемы мы видим, что при помощи штангенциркуля можно измерять наружный диаметр вала и его общую длину.Сразу поясню, линия измерения это прямая между двумя точками касания измеряемой заготовки с губками колумбика. Когда проводите измерение деталей штангенциркулем сконцентрируйтесь и будьте внимательны.

Линия измерения 1 — показывает как необходимо установить штангенциркуль для корректного измерения диаметра вала. То есть линия измерения должна быть перпендикулярна оси измеряемого вала. Хотя в принципе если вы все делаете аккуратно то все получится без особых усилий.

Линия измерения 2 — при таком виде контролируется длина вала. Линия измерения параллельна оси заготовки но в тоже время перпендикулярна губкам штангенциркуля.

2. Измерение внутреннего отверстия штангенциркулем.

При таком измерении губки штангенциркуля (специально для этого предназначенные) вставляются в отверстия таким образом, чтобы линия измерения проходила через центр отверстия и в тоже время была перпендикулярна его оси. Вроде ясно, а то как то круто загнул .

3. Измерение деталей штангенциркулем, внутренних прямолинейных поверхностей.

При измерение внутренних прямолинейных поверхностей необходимо вставить губки колумбика таким образом, чтобы угол между линией измерения и поверхностью заготовки был равен 90 градусов. Если же вы при измерении будете держать колумбик с перекосом, то не получите достоверных результатов. По этому я рекомендую проводить измерения несколько раз, дабы исключить возможные ошибки.

4.Измерение глубины линейкой глубиномера штангенциркуля.

При таком измерении необходимо установить ваш штангенциркуль таким образом, чтобы линейка глубиномера была строго перпендикулярна двум поверхностям между которыми измеряется расстояние. Можно сказать, что для измерения глубины различных деталей штангенциркуль подходит не совсем идеально и есть другие приборы более точные.

Подробная видео инструкция как пользоваться штангенциркулем (Советую к просмотру) :

Пожалуй на сегодня хватит информации :). Подытожим сегодня мы с вами поговорили про измерение деталей штангенциркулем в условиях производства и я надеюсь, что моя статья поможет вам в самообразовании и вы поняли, что проводить измерение деталей штангенциркулем не так уж и сложно. Ожидайте новых постов. ПОКА ДРУЗЬЯ.

Почему штангенциркуль называется «колумбик»?

Компьютерная и бытовая техника, электроника и инструмент

Не мог удержаться, чтобы не создать тему. Узнал я наконец-то, почему. Прошло-то всего ничего, как спрашивал тут — http://forum.dwg.ru/showthread.php?t=10353.🙂
Оказывается, в молодой стране Советов покупали меритель фирмы «Columbus».
Надо, думаю, дополнить, что другое название «маузер» тоже по фирме-производителю, а не по форме инструмента. В военной отрасли и авиастроении нужно было использовать штангели повышенной точности, которые изготавливала немецкая фирма «Mauser».

PS Информация с другого форума, но и в вики тоже появилась статья с этим упоминанием. Штангенциркуль (см. «интересные факты»)

Сообщение от Laborant:
Ни разу про Колумбик не слышал.

Видно у вас только на повышенной точности и работали 🙂 Я это слово на первый или второй же день работы после ВУЗа услышал. Потом спрашивал у всех возможных знакомых. Слово знали все, а вот происхождение никто.

Впервые такой термин здесь узнал.
На всех заводах, где я с ним сталкивался, он был либо «штангель», либо «маузер», «колумбиком» его никто не называл,
и мне, за более чем 30 лет, не попадался этот термин ни разу.🙂 Впрочем я все время в авиастроении работал, а там поставщик этого штангенциркуля был «Mauser», — этот же измерительный инструмент, но повышенного качества.

Хотя аналогия напрашивается с термином «шведик«, ибо так называли разводной ключ по простой причине, первые разводные ключи, прибыли из Швеции.
Так и с колумбиком, вероятно, те кто это термин придумали получили эти штангенциркули от фирмы «Columbus»

Сообщение от T-Yoke:
«колумбиком» его никто не называл,

«Колумбус»- слышал много раз, «колумбик» — в этой теме впервые слышу

Сообщение от Laborant:
Маузер да, мастер в УПК так его назвал однажды.

Сообщение от Солидворкер:
«Колумбус»- слышал много раз, «колумбик» — в этой теме впервые слышу

Особенности местных диалектов, получается. Я вот не слышал ни от кого «колумбус».

Сообщение от :
Особенности местных диалектов, получается.

Мои наставники «колумбиком» называли только одну деталь штангенциркуля, шток для измерения глубины отверстий. Ведь есть штангенциркули и без него.

Сообщение от Bull:
Особенности местных диалектов, получается. Я вот не слышал ни от кого «колумбус».

Слышал все два названия — и «колумбик» и «маузер». Причём «маузер» на ВПК, «колумбик» в «энергетике».
«Колумбус» не слыхал ни разу.

Сообщение от kp+:
Мои наставники «колумбиком» называли только одну деталь штангенциркуля, шток для измерения глубины отверстий. Ведь есть штангенциркули и без него.

У нас тоже колумбиком называют такой штангель со штоком.

Сообщение от pan:
У нас тоже колумбиком называют такой штангель со штоком.

Сообщение от Serge Krasnikov:
Т.е. мой уже будет называться Колумбом

Не-а. Колумбик — сам шток. Остальное штанген.

Сообщение от Бахил:
Не-а. Колумбик — сам шток. Остальное штанген.

Сообщение от Бахил:
Так у тебя ещё и типа «Маузер».

Сообщение от tankist:
С чем тогда ассоциятия такого штангеля?

Сообщение от tankist:
С чем тогда ассоциация такого штангеля?

Почему штангенциркуль называют колумбиком

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

  • Для измерения внутренних размеров.
  • Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности

Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

ШЦ-I

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I

Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

  • ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
  • ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
  • ШЦЦН – аналогичная предыдущему прибору, служит для измерения наружных размеров.
  • ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
  • ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
  • ШЦЦП — штангенциркули применяются для измерения глубины протектора шин автомобилей.
  • ШЦЦМ – штангенциркули, предназначенны специально для замеров межцентровых расстояний.

Правила пользования штангенциркулем

  • Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
  • Инструмент взять в правую руку, а измеряемую деталь в левую руку.
  • Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
  • Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
  • Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
  • Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
  • Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
  • Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.

Штангенциркуль расположить прямо перед глазами.

1 — Шкала штанги
2 — 21 деление
3 — Шкала нониуса

На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
• Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.
• Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
• Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
• Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.
• Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

  • По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.

Когда-то я был шокирован, придя на работу на наше предприятие КВАДРО, когда рабочий спросил меня, умею ли я пользоваться колумбусом . Не то чтобы я не умел… Я даже не знал что такое колумбус!

Все оказалось просто: колумбусом называют, обычно, штангенциркуль с глубиномером. Для промышленности СССР одно время массово поставлялись штангенциркули фирмы «Columbus». Отсюда и закрепившееся «обиходное» колумбус. Или нежное 😆 колумбик.

Кстати, штангенциркули повышенного качества поставлялись фирмой «Маузер». Поэтому, говорят, что в авиационной промышленности штангенциркули называли… маузерами 😆 .

Так что эта история из широкого ряда: копир — ксерокс, подгузники — памперсы, вьетнамки — сланцы…

Официальное обсуждение вопроса почему штангенциркуль называют колумбиком, ответы двух пользователей имеются на сайте. Инструкции и видео ответ имеется.

Качество видео: HD 1080

Видео загружено админу от пользователя Азамат: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Семь раз примерь – и муж согласится на всё!

Что такое штангенциркуль?

Штангенциркуль (нем. Stangenzirkel) — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях — глубин отверстий.

Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью.

Название штангенциркуля, также, как и других штангенинструментов (штангенглубиномера, штангенрейсмаса), связано с конструктивными особенностями этого инструмента. Он имеет измерительную штангу с основной шкалой и нониус – вспомогательную шкалу, применяемую для отсчета долей делений. Максимальная точность измерений варьируется, в зависимости от модели, в пределах от десятых до сотых долей миллиметра. Более точные показания можно получить только при помощи микрометра, который может снимать показания с точностью до тысячных долей миллиметра.

Исторически, период появления и развития штангенциркуля относят к началу XVII века, ведь именно тогда появился первый деревянный штангенциркуль. Однако, первый настоящий штангенциркуль с нониусом в современном понимании появился в работе всего триста лет назад – в конце XVIII века, в Лондоне. Следует отметить, что современный штангенциркуль – это лишь усовершенствованный, в соответствие с новыми технологиями, аналог того самого первого инструмента конца восемнадцатого века.

Нониус был изобретен Португальским математиком Педру Нунишем. В то время, он работал над изобретением навигационного прибора, однако принцип, выработанный при этом, основанный на том, что человеческий глаз точнее определяет совпадение делений на шкалах, нежели относительное положение одного деления между двумя другими, лег в основу нониуса, названного в его честь.

Современную конструкцию шкалы нониуса придумал французский математик Пьер Вернье в 1631 году, поэтому, в честь него, нониус также называют «верньер» (Рисунок 1).

Рисунок 1. Принцип действия нониуса.

Интересным является тот факт, что в немецком языке словом Stangenzirkel называют циркуль, применяемый для начертания окружностей и дуг больших радиусов. По-немецки, штангенциркуль называется Messschieber («раздвижной измеритель») или Schieblehre («раздвижная рейка») (Рисунок 2).

Рисунок 2. Штангенциркуль без нониуса. Германия, XIX век.

В СССР, на профессиональном сленге разновидности штангенциркулей, массово поставляемые под марками «Columbus» и «MAUSER», приобрели соответствующие нарицательные имена. Таким образом, «Колумбус» или «Колумбик» — это разновидность штангенциркуля, оснащенная глубиномером, а «Маузер» — штангенциркуль повышенного качества для авиационной промышленности.

Обычный штангенциркуль (Рисунок 3) состоит из:

2. подвижной рамки;

4. губки для внутренних измерений;

5. губки для наружных измерений;

6. линейки глубиномера;

8. винта для зажима рамки.

Рисунок 3. Устройство штангенциркуля.

Штангенциркули, в зависимости от способа снятия показаний, бывают:

— Нониусные – оборудованные обычным нониусом.

— Циферблатные – которые вместо нониуса оснащены циферблатом часового типа для удобства и быстроты снятия показаний,

— Цифровые – имеют цифровой, жидкокристаллический дисплей, для наивысшей точности измерения и удобства считывания результатов (Рисунок 4).

Рисунок 4. Сверху вниз: Нониусный, Циферблатный, Цифровой штангенциркули.

Для опытного инженера, провести измерения, используя штангенциркуль, не составит труда. Однако, для остальных пользователей, порядок отсчета показаний штангенциркуля по шкалам штанги и нониуса, нуждается в пояснении (Рисунок 5). После того, как размер детали будет зафиксирован в губках наружных измерений, необходимо произвести следующие действия:

1. Сначала необходимо посчитать число целых миллиметров. Для этого, на шкале штанги находят штрих, ближайший слева к нулевому штриху нониуса. Его числовое значение запоминают или записывают;

2. Затем, необходимо высчитать доли миллиметра. Для этого, на шкале нониуса находят штрих, ближайший к нулевому делению и, при этом, совпадающий со штрихом шкалы штанги. Порядковый номер штриха умножают на цену деления нониуса (как правило, 0,01мм).

3. После этого, подсчитывают полное, точное значение показания штангенциркуля. Для этого, суммируют значение целых миллиметров и долей миллиметра.

Рисунок 5. Порядок отсчета показаний штангенциркуля.

В соответствии с ГОСТ 166-89, штангенциркули могут быть определенного вида и иметь маркировку:

• ШЦ-I — штангенциркуль, имеющий двустороннее расположение губок, предназначающихся для измерения наружных и внутренних линейных размеров, а также оборудованный линейкой для измерения глубин;

• ШЦК — штангенциркуль, оборудованный круговой шкалой. Здесь, показания штангенциркуля, отвечающие положению губок, считывают при помощи шкалы штанги и по положению стрелки круговой шкалы головки, сцепленной шестеренкой с рейкой штанги. В отличие от нониусного отсчета показаний, данная конструкция, позволяет считывать результаты измерений быстрее и проще;

• ШЦТ-I — штангенциркуль, имеющий одностороннее расположение губок, изготовленных из твёрдых сплавов, предназначающихся для измерения наружных линейных размеров и глубин в условиях повышенного абразивного износа;

• ШЦ-II — штангенциркуль, имеющий двустороннее расположение губок, предназначающихся для измерения наружных и внутренних линейных размеров и для разметки. При этом, для облегчения разметки, ШЦ-II оснащен рамкой микрометрической подачи.

• ШЦ-III — штангенциркуль, имеющий одностороннее расположение губок, предназначающихся для измерения наружных и внутренних линейных размеров.

• ШЦЦ — Штангенциркуль обладающий цифровой индикацией. Это электронный штангенциркуль.

Помимо ГОСТ 166-89, в России, штангенциркули изготавливаются по ТУ 3933-145-00221072-2003. В соответствие с данным ТУ, могут выпускаться штангенциркули следующих моделей:

— ШЦС-200 – штангенциркуль, который предназначается для измерения наружных и внутренних линейных размеров, размеров между ступенчатыми поверхностями различных деталей, а также измерения глубины отверстий и уступов. ШЦС-200 изготавливается из коррозионно-стойких сталей.

— ШЦСУ-200 – модификация штангенциркуля ШЦС-200, изготавливающаяся из конструкционных и инструментальных сталей.

— ШЦГ-200 – модификация штангенциркуля ШЦС-200, оборудованная глубиномером, изготавливающаяся из коррозионно-стойких сталей.

— ШЦЦС – цифровой, современный штангенциркуль, который изготавливается из коррозионно-стойких сталей. Отличительными особенностями данного прибора являются: возможность предварительной установки нуля, возможность вывода результатов измерений на внешние устройства через цифровой интерфейс RS-232, возможность вывода показателей, как в миллиметрах, так и в дюймах.

Отдельно, можно выделить штангенциркуль разметочный ШЦР, который предназначается для проведения разметочных работ на различных твердых поверхностях.

Поверка штангенциркулей производится в соответствии с ГОСТ 8.113-85, в котором определен порядок проведения данной процедуры.

Работая со штангенциркулем, рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, после чего насухо вытирать. Хранить штангенциркуль рекомендуется в защитном чехле. Не допускается падение или грубые удары штангенциркуля, для предотвращения деформации штанги инструмента, а также царапин на измерительных поверхностях, которые могут повлечь снижение точности измерения прибора.

Штангенциркуль

Вы здесь

Оглавление

Штангенциркуль относится к группе универсальных инструментов, которые широко используются в области машиностроения, а также на предприятиях, которые занимаются ремонтом, не говоря уже о частной сфере. Он применяется для получения внутренних и наружных линейных размеров изделий. Также его используют для получения значения глубины отверстий. В зависимости от модели, максимальный диапазон измерений составляет примерно от 0 до 4000 мм. Штангенциркуль может использоваться для разметки деталей и прочих технических работ.

Для измерения здесь используется прямой метод, благодаря которому получается действительное значение размера детали, которая подвергается измерению. Стандартный штангенциркуль имеет три различных контроллера для получения размеров. Сюда можно отнести:

  • Губки для определения внешних размеров, которые находятся внизу и позволяют зафиксировать между собой деталь при сдвижении;
  • Губки для определения внутренних размеров, которые находятся сверху и разводятся до пределов стенок отверстия, пока они полностью не упрутся в оба их конца;
  • Глубиномер который располагается на заднем торце и служит для погружения внутрь измеряемой детали (такие модели сначала называли штангенциркуль Колумбус, по названию фирмы, которая впервые их начала выпускать).

Несмотря на различные виды контролирующих элементов, для всех измерений используется одна и та же шкала, так как все они передвигаются равномерно. Штангенциркуль имеет точность измерения до десятых или сотых долей миллиметра, в зависимости от модели. Для определения этих долей служит шкала нониуса. Штангенциркуль изготавливается согласно ГОСТ 166-89.

Преимущества штангенциркуля

Штангенциркуль механический является компактным и удобным для использования инструментом. Наличие трех видов концевых контролирующих мер помогает ему найти применения в большом количестве областей. Устройство имеет довольно высокий класс точности, что полезно как в частной, так и в производственной сфере. Шкала штангенциркуля выполнена непосредственно на металлическом корпусе, так что не стирается даже при длительном использовании. Прибор имеет только механические части, так что срок службы ни чем не ограничивается и при аккуратном обращении все это может быть достаточно долго. Благодаря широкому разнообразию моделей всегда можно подобрать наиболее подходящую, тем более что стандартные могут использоваться во многих обыкновенных измерительных операциях. Штангенциркуль имеет фиксирующий механизм, позволяющий остановить показания в нужном положении.

Недостатки штангенциркуля

Штангенциркуль имеет ограниченный диапазон измерений, которого порой не хватает для объемных деталей. Любые механические повреждения и деформации приводят к возникновению больших погрешностей и приведению инструмента в негодность. При хранении его нужно оберегать от влажности, попадания пыли, стружки и опилок. Точность измерения чувствительна к температурному воздействию, благодаря свойствам металла, из которого изготовлен штангенциркуль.

Классификация штангенциркулей

Существуют различные виды штангенциркулей, которые отличаются по различным параметрам. Видов этих изделий, согласно современным стандартам, насчитывается три, а вот типы штангенциркулей представлены в количестве восьми. Вид определяется тем, какая именно шкала индикатору у прибора. Таким образом, выделяют:

  • (ШЦ) Нониусный – шкала нониуса штангенциркуля в котором является основным показателем определения размеров;
  • (ШЦК) Циферблатный – в нем значение показывается на специальном циферблате;
  • (ШЦЦ) Цифровой – здесь данные считывает специальное электронное устройство, которое выдает итоговый расчет на цифровое табло прибора.

фото:штангенциркуль нониусный ШЦ

фото:штангенциркуль циферблатный ШЦК

фото:штангенциркуль цифровой ШЦЦ

Также стоит отметить следующие разновидности:

  • ШЦ-1 – универсальный;
  • ШЦТ-1 – универсальный, губки у которого располагаются в одну сторону и изготавливаются из твердосплавных материалов;
  • ШЦ-2 -имеет рамку микрометрической подачи.

Восемь различных типоразмеров определяют пределы возможных измерений прибора и зачастую не зависят от типа.

Технические характеристики штангенциркулей

Виды штангенциркулей

ШЦ. Сюда относится штангенциркуль ШЦ 125 0 1, штангенциркуль ШЦ 150 0 1 и прочие модели штангенциркуля. Отсчет в этом виде определяется по дополнительной шкале, которой является нониус, что помогает определять максимально точное количество долей деления. Эти устройства выпускаются как в первом, так и во втором классе точности. В первом классе значение одного деления дополнительной шкалы будет составлять 0,05 мм, а во втором – 0,1 мм. Данные изделия используются для измерения линейных размеров и для создания разметки. Первая и вторая модель из этой серии обладает двусторонним расположением губок измерения и являются одними из самых востребованных, благодаря своей простоте и универсальности. Но первую не применяют для создания разметки. Для этого подходят вторая и третья, причем в третьей сделано только одностороннее расположение губок. Эти модели являются прямыми конкурентами для нутромера, но, несмотря на простоту и легкость конструкции, они не могут использоваться в труднодоступных местах.

ШЦК. Приборы данного вида выпускаются во всех возможных четырех исполнениях, не считая разнообразных пределов измерения в каждом из них. Эти устройства актуальны в применении тогда, когда отсчет при помощи нониуса является затруднительным, или же требуется получить более точные результаты. Основным показателем данных здесь является устройство индикаторного типа. Оно обеспечивает совмещения стрелки с нулевым делением, которое отмечено на круговой шкале.

ШЦЦ. Эти устройства отлично подходят для тех условий работы, когда требуется автоматизировать процесс измерения, так как они обеспечивают максимально быстрое получение данных и моментальный вывод значения на цифровой дисплей, без необходимости расчета дополнительных шкал. Одной из отличительных черт является наличие дополнительных функций, которые имеются не во всех моделях, к примеру, такие как:

  • Запоминание тех результатов, которые были получены при последнем измерении;
  • Отображение полученных данных на цифровом табло в режиме метрической и дюймовой системы;
  • Установка нуля в необходимом положении;
  • Подсветка;
  • Подключение прибора к внешним устройствам для записи полученных данных, сохранения и протоколирования результатов.

Также стоит выделить особые современные разновидности, которые выделяются из общей стандартной массы:

  • Штангенциркуль, у которого имеется система контроля, отвечающая за измерительные усилия. В этом приборе имеется электронный блок контроля, который следит за прилагаемым усилием, которое совершается во время измерения. Предел показаний достигает 15 Н, а цена деления составляет 5 микрон.
  • Штангенциркуль, который обладает беспроводной системой для передачи данных. Это достигается благодаря встроенному модулю Блютуз, который может находить устройства для соединённые на расстоянии до 70 метров. Это могут быть как персональные компьютеры, так и современные гаджеты, работающие на операционной системе Андроид.
  • Штангенциркуль компьютерный обладает сенсорным дисплеем, а также многофункциональной системой индикации и управления. Этот прибор может компенсировать погрешность, в том числе и температурную, что достаточно актуально при работе в различных температурных режимах. Также здесь автоматически обрабатываются результаты измерения, данные могут без проблем экспортироваться на другие устройства, можно совершать программную калибровку прибора, а также программировать автоматический процесс измерения. Тут встречаются такие дополнительные режимы как «геометрия», «формула» и прочие.

Обозначение и его расшифровка штангенциркулей

Устройство и назначение штангенциркуля можно определить по его маркировке, так как за каждым из них скрывается набор данных, требуемых для быстрого определения особенностей приборов. К примеру, первыми буквами маркировки всегда идут «ШЦ», что и обозначает название самого измерительного прибора – штангенциркуль. Далее идет какая-либо дополнительная буква, или просто отсутствует, как в простых моделях. Это может быть «Ц» в индикаторных моделях, а также «Ц» — в цифровых. Далее, как правило, следуют цифры. Первая из них, которая представлена однозначным числом, определяет номер модели «1», «2», «3» и так далее. Второй набор представлен многозначным числом и обозначает максимальный предел измерений, на который способно устройство «0-125», «0-150», «0-1000» и прочие.

На примере ШЦ1 0-150 можно определить, что это штангенциркуль с нониусом первой модели, предел измерения которого составляет от 0 до 150 мм.

Фирмы производители

  • Микротех (Украина);
  • Came To (Южная Корея);
  • Digital (Южная Корея);
  • Miol (Китай);
  • Wenzhou Sanhe Measuring Instrument (Китай);
  • Vemer (Китай);
  • UKC (Китай);
  • Intertool (Китай).

Если вам нужны канаты и альпинистские веревки по доступной цене, заказывайте у нас.

MNT-150 Штангенциркуль-колумбик 150 мм точность 0.02

  • Цена: ¥43.00 или 6.57$ на момент покупки $7.05
  • Перейти в магазин

Производитель не пожалел смазки, все пространство внутри пакета, вся поверхность штангеля и даже поролон под ним обильно пропитаны машинным маслом. Пенал универсальный, ибо внутри помимо углубления для самого штангеля есть еще место для чего-то похожего на пинцет и батарейку.

Штангенциркуль сделан полностью из металла, качество обработки поверхностей хорошее, все отшлифовано ничего не болтается.

На конце штанги есть серийный номер.

Губки измерения внешних размеров, в целом обработаны хорошо, и на первый взгляд никаких явных изъянов нет.

К сожалению, при проверке их на просвет обнаружился вот такой не красивый момент в районе ножей.

Я понимаю, что даже при шкале в 0.02 мм. это не очень большая проблема и вряд ли такой просвет когда-то станет преградой для точности измерений, но все равно не приятно.
Губки внутренних размеров внешне тоже обработаны довольно качественно, ножи ровные ничего не цепляется.

А вот так они выглядят на просвет.

Шкала нониуса гравирована, дополнительно залита краской.

Основная шкала тоже гравирована, так что есть надежда что со временем ничего не сотрется.

На обратной стороне наклеена справка по соответствию размеров в метрической и дюймовой шкале.

Проба проверить точность
К сожалению, эталонов у меня в хозяйстве нет, так что придется проверять точность по моему старичку микрометру, сразу оговорюсь что последняя проверка ему делалась года четыре назад в метрологии завода и как меня заверили на тот момент он был точен, с тех пор особо его не мучаю, но старость могла взять свое.
Первый замер
В качестве подопытного бор.
Микрометр показывает 2,34 мм.

Пробую измерить его же штангелем и сразу сталкиваюсь с первой проблемой, определить десятую долю по шкале можно легко, а вот с сотками приходиться долго всматриваться и прикидывать. На мой взгляд на штангеле 2.28 мм, но даже на фото видно что понять точно с первого взгляда очень сложно.

Второй замер
Небольшой брусок шлифованного метала.

Микрометр 9,85 мм.

Штангенциркуль, опять-таки точно понять сложно то ли 9,86 мм, то ли 9,88 мм.

Одним словом, немного разочаровался я в приборе, а вернее в его шкале, очень уж неоднозначная она получилась, с одной стороны это лучше, чем штангель со шкалой до десятых, а с другой получается, что шкала в две сотых это больше игрушка чем инструмент.

Колумбик
Именно под названием колумбик я впервые познакомился со штангелем, так его называл мой преподаватель труда в школе. И до момента написания этого обзора я был уверен, что это название какой-то разновидности или модели штангенциркуля, но делая домашнюю работу перед обзором выяснил что оказывает это название пошло от названия фирмы производителя «Columbus» которая одна из первых начала оснащать свои штангели щупом глубиномера.
На этом штангеле, как у тех самых колумбиках из школы глубиномер тоже есть, щуп выезжает легко, не люфтит.

И теперь можно измерять глубину отсека для батарейки 🙂

Измерение высоты
А вот такой вариант измерения встретил впервые, в инструкции написано, что можно измерять высоту перпендикулярных плоскостей задней частью штангеля, вот этой поверхностью.

При работе это получается примерно вот так.

Как я понимаю такой метод измерения подходит лучше, чем просто использование глубиномера, так как есть довольно большая площадь опоры что позволяет точно установить штангель относительно детали тем самым повысив точность.
Мини разборка
Собственно фото в ответ на вопрос из комментариев.

Покупал через посредника YoyBuy
Посылка весила 1,3 кг доставка обошлась 30$, можно было сэкономить 3$ отказавшись от страховки.
Вес штангенциркуля с упаковкой 308 грамм.
Доставка заняла три недели.

Небольшой вывод
Если говорить совсем кратко, то на мой взгляд штангель стоит своих денег, у него свои минусы, особенно это касается шкалы и если бы я знал заранее то, брал бы штангель не с нониусом, а с циферблатом.
К плюсам однозначно стоит отнести качество изготовления, на которое на мой взгляд даже не влияют те пару огрехов с губками.

Ну и, как всегда, она, традиция.

Заранее приношу свои извинения за орфографию и грамматику текста, все допущенные ошибки сделаны не специально, а только по незнанию и в связи с несовершенством программ автоматической проверки текстов.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
