Pin extractor. Извлекаем Pin’ы из разъемов
- Цена: $2,42
- Перейти в магазин
В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.
Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.
Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.
Пришли экстракторы в обычном полиэтиленовом пакетике.
В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.
Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.
В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:
К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.
Теперь о размерах:
1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.;
2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.;
3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.
В общем, ни одна колодка не устоит 🙂
Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:
Суть работы экстракторов сводится к следующему: вставляем его со стороны подключения разъема, «иглы» (или «игла») экстрактора сжимают усики-фиксаторы, тянем за провод в обратном направлении и достаем его из колодки. Вот на этой картинке все более наглядно:
Но теория теорией, а как оно будет на практике надо удостовериться самому. Начал с самого большого разъема с 5 проводами:
Вставляем — тянем — получаем результат:
Через 15 секунд:
Прям аж затягивает процесс 🙂
Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.
Последний подопытный:
Провод из него:
При ближайшем рассмотрении контакта типа «мама» видно, что каких-либо повреждений на нем совершенно нет. Единственное, что свидетельствует о его извлечении — небольшая царапинка на усике-фиксторе, а значит он без проблем может быть установлен обратно:
Оказывается, экстракторы и вправду, работают 🙂 Причем очень даже неплохо. Раньше приходилось мучиться используя иглы или скрепки, а в самых критических случаях перекусывать провод или ломать разъем. Сейчас же с этим покончено. На то, чтобы извлечь пин из разъема требуется пара секунд, если к нему есть прямой доступ, и немного дольше времени если разъем находится в неудобном или труднодоступном месте.
Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:
В завершении хочу сказать, что эту покупку, однозначно, можно считать удачной. Возможно, тем, кто никогда не пытался выдернуть проводок из пластиковой коробочки это не актуально, но тем, кто периодически сталкивается с подобной задачей, следует обратить внимание на это набор. Ну и главное его преимущество даже не в том, что он способен сократить время, а в том, что он сбережет нервы 🙂 Ведь ковыряться в разъеме и пытаться выдернуть последний неподдающийся провод — то еще мучение, способное вызвать кучу эмоций (не самых положительных). Так что я остался доволен. А для большего удобства использования разделил экстракторы на два набора, повесив их на 2 разных кольца.
На этом, пожалуй, все. Спасибо за внимание и потраченное время.
Соединение проводов (16 фото)
Сколько может прослужить соединение проводов посредством простой скрутки, сказать сложно. Все зависит от условий эксплуатации (температура, влажность) и от нагрузок, т.е. токов, которые проходят через скрутку. Это могут быть месяцы, годы, десятки лет. Причина ненадежности этого вида соединения – окисление проводов и, как следствие, плохой контакт. Последствие – скрутка начинает греться, изоляция на ней плавится, что становится причиной короткого замыкания. Кроме того, плохой контакт может стать причиной поломки электрооборудования (эффект искрения необработанной скрутки).
Скрутка выполняется при помощи плоскогубцев. Концы проводов зачищаются на одинаковую длину, выравниваются. Плоскогубцами захватывается весь пучок и закручивается.
Существует ограничение по количеству проводов в скрутке. Чтобы скрутка была надежной и не рассыпалась, ее диаметр не должен быть более 1 сантиметра (при длине до 5 сантиметров). Правда, это мое субъективное мнение. При монтаже я стараюсь, чтобы в одной скрутке не было более 7 проводов сечением 2,5кв.мм, либо до 12 проводов сечением 1,5кв.мм.
Пайка проводов.
Пайка в электромонтаже – это соединение жил проводов при помощи припоя. На практике, имея ввиду электромонтажные работы, опаивать приходится скрутки и многожильные провода.
Опайка скруток обеспечивает надежный электрический контакт проводов. Кроме того, опаянная поверхность защищена от коррозии. На мой взгляд, этот вид соединения наиболее универсален.
Опаивать требуется и многожильные провода при их подключении под винтовой зажим. К примеру, когда вы подключаете вилку или розетку удлинителя, концы проводов рекомендуется опаивать. Хотя в этом случае можно обойтись и специальными наконечниками нужного диаметра. Раз уж речь зашла о многожильных проводах, считаю не лишним напомнить, для монтажа стационарной электропроводки нужно использовать провода с цельными жилами, многожильные провода в этом случае применять не рекомендуется.
Для пайки нам потребуется паяльник мощностью 100 Ватт и припой с канифолью. Включаем паяльник, даем ему несколько минут разогреться, прикладываем к месту пайки и подносим под жало припой.
Сварка проводов.
Не менее популярным способом обработки скруток является сварка. В массовом строительстве все скрутки в распределительных коробках именно свариваются. Причина популярности этого метода – быстрота и дешевизна. Сварка проводов занимает существенно меньше времени, чем пайка. Для сварки потребуется трансформатор мощностью от 500 Ватт, напряжением 36 Вольт или сварочный аппарат с угольным электродом. Рекомендуется, конечно же, использовать именно сварочный аппарат – на нем можно выставить оптимальный для сварки ток. Для сварки прикладываем провод «масса» к скрутке и касаемся угольным электродом ее края. Скрутка должна быть развернута концом вниз, чтобы расплавленный металл каплей повис на ней.
На сегодняшний день сварка проводов — это одно из требований ГПН (Гос. пож. надзор)
Соединение опрессовкой.
Опрессовка — это соединения жил проводов путем обжатия соединительной гильзы. Гильза обжимается при помощи специального инструмента – пресс-клещей. Обжимные гильзы бывают различных диаметров и изготавливаются из разных материалов – медь, алюминий, луженая медь.
Данный способ является одним из наиболее надежных
Соединение проводов через клеммную колодку.
В электромонтаже клеммные колодки применяются, прежде всего, для подключения светильников и различных электроприборов. Клеммные колодки незаменимы при ремонтных работах.
Существенный недостаток этого вида соединений то, что большинство продаваемых клеммных колодок очень низкого качества, а, следовательно, ненадежны. Некачественная клеммная колодка может лопнуть при затяжке (резьба), что становится причиной плохого контакта. Последствия могут быть самыми разными.
Дорогие и надёжные клеммные колодки Используются в распределительных шкафах, боксах.
Болтовые соединения.
Болтовые соединения на практике встречаются нечасто. Тем не менее, такой вид соединения достаточно надежен, может выдерживать большие токи. И на всякий случай стоит помнить и об этом способе соединения проводов. Таким способом можно соединять медный и алюминиевый провода, проложив между проводами шайбу.
Самозажимные соединения.
Довольно популярен метод соединения проводов при помощи самозажимных клеммных колодок. Основное его преимущество – не требуется особых навыков, все до примитивности просто. Зачищаешь провод и засовываешь его в самозажимную колодку. Контакт получается вполне надежный.
Недостаток такого вида соединения, как и в случае с винтовыми колодками – ограничение по максимальному току. Если вы планируете использовать самозажимные колодки в цепях с мощным электрооборудованием, рекомендую узнать их технические характеристики, подходят ли они для ваших целей. Другой недостаток в том, что не любые самозажимные колодки подходят для соединения многожильных проводов.
Наиболее популярны самозажимные колодки фирмы Wago. Максимальный ток для большинства колодок этой фирмы составляет более 32A, этого вполне достаточно для бытовых нагрузок.
Соединение проводов при помощи кабельных сжимов.
Соединительный сжим предназначен для соединений (ответвлений) линий кабелей и проводов. Причем для ответвления не требуется разрезания магистрального проводника. Этот вид соединения проводов применяется повсеместно, его можно увидеть практически в любом подъездном электрощите. Как правило, кабельные сжимы применяются для соединения (ответвления) проводов сечением от 10кв мм.
В простонародии кабельный сжим прозвали орехом. Так что можно услышать о соединении через орех.
Многолетняя практика применения доказала 100% надежность данного вида соединения.Помимо прямого назначения кабельный сжим можно использовать в качестве опрессовки для скруток.
Почему нельзя соединять алюминиевый и медный провод скруткой .
Причины аж две, но сводятся они в итоге к одному следствию — со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.
Первая причина — окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.
Вторая причина — ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.
Формула для расчёта сечения проводника:
S = (3,14 х D2)/4
Где:
S – площадь круга (сечения), а D – диаметр проводника.
Для многопроволочного проводника (неверно многожильный) сечение равно сечению одной проволоки, умноженному на их число.
Как обжать сетевой кабель LAN своими руками
Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.
Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.
Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.
У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.
Схемы опрессовки витой пары.
Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.
Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.
- Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
- Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.
Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.
Прямой кабель (Straight-through — прямо проходящий).
Перекрестный кабель (Cross-Over — нуль хабный).
Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.
Подробная инструкция по обжиму коннектора RJ-45.
Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).
Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.
Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.
Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.
На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.
Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.
Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.
При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.
Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.
На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.
P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как обжать сетевой кабель интернета (RJ-45): отверткой, клещами
Всем доброго времени суток!
В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т.д.
Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель — она появляется, рекомендую найти время и переобжать сетевой кабель.
З аметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую — т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое — не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.
Что нужно для работы?
1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.
2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).
3. Кримпер . Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.
4. Нож и обычная прямая отвертка . Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!
Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?
Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять — зависит то, как нужно обжимать интернет кабель !
Всего есть два типа соединения: прямое и перекрестное . Чуть ниже на скриншотах будет понятно и видно о чем идет речь.
1) Прямое соединение
Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.
Важно! Если соединить по такой схеме один компьютер с другим компьютером — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.
На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.
2) Перекрестное соединение
Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.
То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже)…
Обжатие сетевого кабеля с помощью клещей (кримпера)
Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.
1) Подрезка оболочки
Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).
Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить тонкие проводки, спрятанные за оболочкой.
Оболочка снята с сетевого кабеля на 3-4 см.
Далее вставьте защитный колпачок в сетевой кабель, сделать это потом — будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).
3) Распределение проводков и выбор схемы
Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить :)).
4) Вставка проводков в коннектор
Далее нужно вставить сетевой кабель аккуратно в разъем RJ45. На скриншоте ниже показано как это нужно сделать.
Важно отметить, что если провода не достаточно подрезаны — они будут торчать из разъема RJ45, что крайне не желательно — любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.
Как соединить кабель с RJ45: правильный и не правильный варианты.
После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…
Процесс обжатия кабеля в кримпере.
Как обжать сетевой кабель с помощью отвертки
Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются :).
1) Подрезка кабеля
Здесь все аналогично (в помощь обычный нож или ножницы).
Здесь так же руководствуетесь схемами, приведенными выше.
3) Вставка кабеля в коннектор RJ45
Аналогично (так же, как в случае и с обжимом кримпером (клещами)).
4) Фиксация кабеля и обжатие отверткой
А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).
Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).
После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) — не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.
Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.
Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью :).
Кстати, статья в тему по настройке локальной сети:
Как обжать сетевой кабель без инструмента (отверткой)
В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.
В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.
Нам понадобятся такие материалы и инструменты:
- Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
- Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
- Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
- Нож для зачистки витой пары.
- И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.
Вот такой набор у меня:
Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был
Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.
Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.
Схемы обжима сетевого кабеля LAN
Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.
1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.
Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.
2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера) .
Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.
Обжим витой пары без инструмента (кримпера)
Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.
1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.
2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше) . Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:
3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.
4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.
Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.
5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое) , и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!
Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.
После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.
Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:
Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.
Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.
Что делать, если сетевой кабель не работает?
Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.
- Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
- Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
- Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
- Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.
На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!
Как вставить провода в фишку
Привет! Хочу рассказать о разборке разъемов этого типа. Используются они в автомобилях концерна повсеместно и отличаются лишь количеством ножек. Самые мелкие — двухконтактные. Бывают варианты исполнения и с одним контактом, но они все равно идут в корпусе двухконтактника.

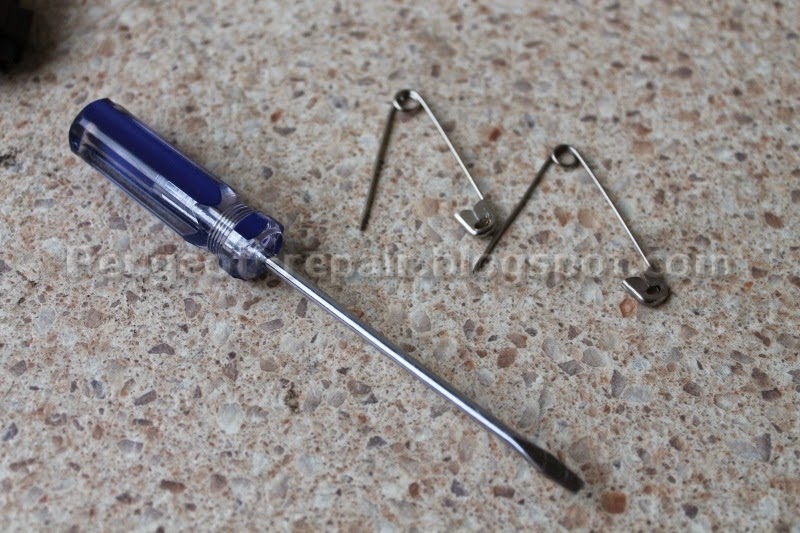

Итак, что нужно. Нужна шлицевая отвертка (в народе минусом зовется), достаточно мелкая, чтобы пролазила в зазоры разъема и что-нибудь острое типа шила, булавки и т.д. Я использовал две булавки, так удобнее.

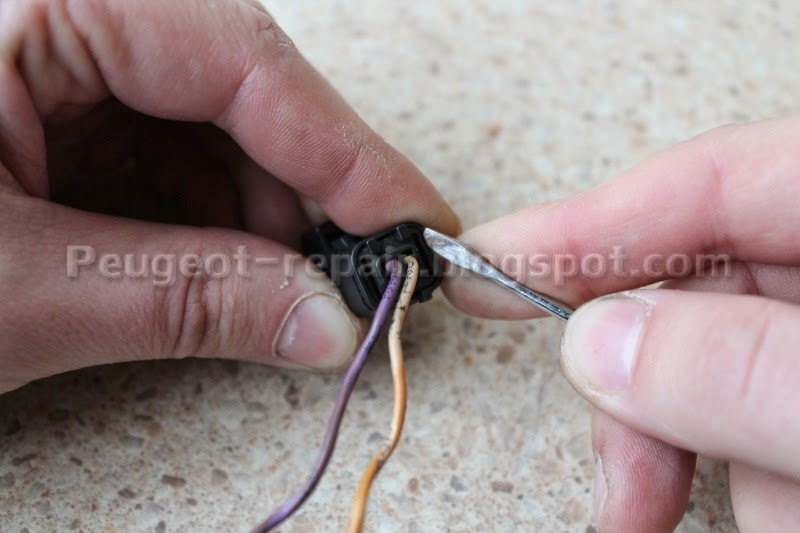

Первым делом нужно открыть заднюю крышку разъема. Для этого подковыриваем ее отверткой сбоку.
. и отщелкиваем вверх.

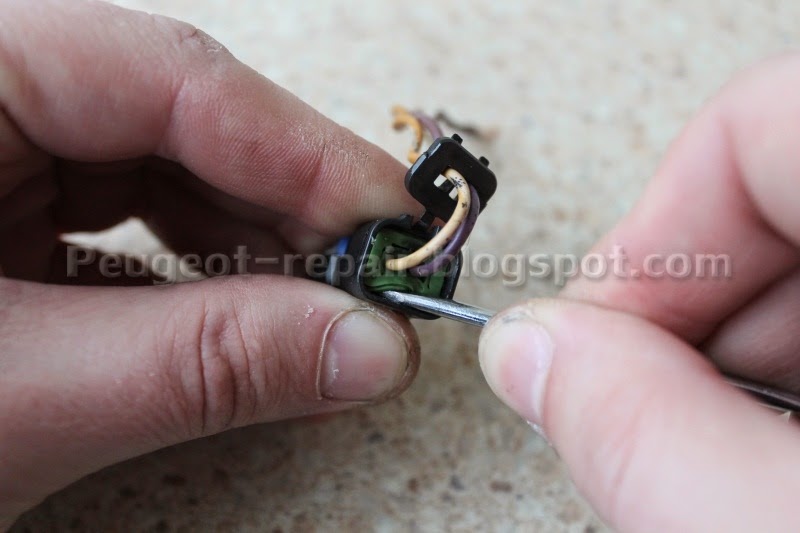

Теперь просовываем через нее провода и отводим на бок.
Теперь выковыриваем резиновый уплотнитель. С ним особенно аккуратно. Поддеваем его отверткой по кругу.
. и вытаскиваем из разъема.
Теперь нужно снять так называемый ключ разъема. Выполнен он на передней части разъема отдельной деталькой. В моем случае это деталь из светлого пластика, но встречаются и другие цвета.
Крепится он двумя ушками-защелками, расположенными в недрах разъема. Доступ к ним есть с обратной стороны. Берем булавку (или то, что подобрали вы) и впихиваем в пазы, расположенные ближе к краям разъема.
Вставляем еще одно булавку, чтобы одновременно открыть обе защелки и вытащить ключ.
Ну, тянем, не стесняемся)))
На фото, кстати, видны эти защелки.
Самое сложное позади. Осталось вынуть сами зажимы из разъема. Тут уже просто. Той же булавкой нужно подковырнуть две защелки. Одну сверху:
И вытаскиваем провод из разъема.
Вот и все. Дальше уже по ситуации, чистим и подгибаем ножки. Там все просто.
Если же разъем сильно поврежден коррозией или просто разрушен его необходимо будет заменить целиком. По разборкам ездить совсем не обязательно, можно просто купить новый. Для этого регистрируемся на сайте http://public.servicebox.peugeot.com/. После выбираем наш автомобиль, идем в раздел Каталог резьбовых деталей, крепежа и элементов электрических соединений.

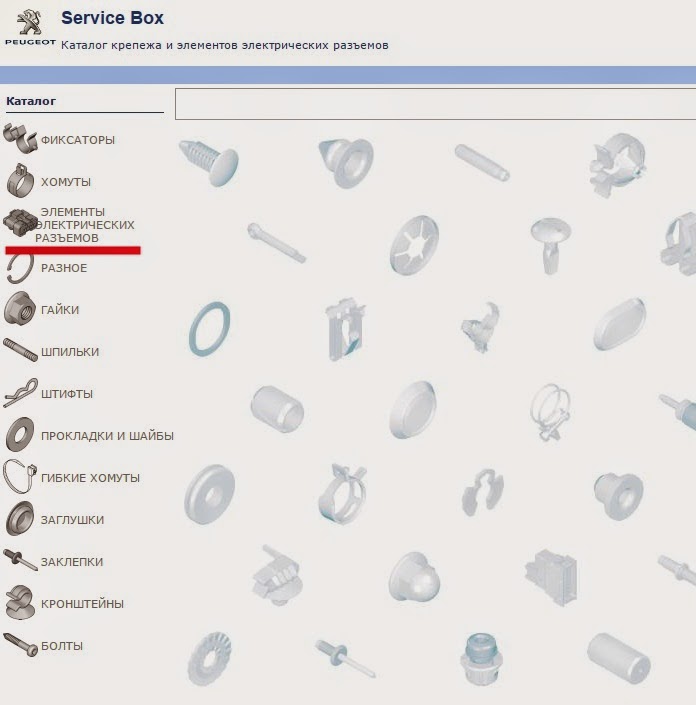

В открывшемся окне выбираем Россия, и дальше в раздел Элементы электрических разъемов.
Выбираем искомый элемент, выписываем его номер и с ним уже идет либо к дилеру, либо в любой другой магазин, способный привезти искомую деталь.
Чуть позже еще загружу видео, будет на этом месте.
