Паяльник на аккумуляторе своими руками

Как сделать аккумуляторный паяльник

На канале Ака Касьян рассмотрен один из вариантов изготовления аккумуляторного паяльника. Подобный паяльник в интернет магазинах стоит от 15 до 50 долларов, но это нам не по карману, так что дешевле будет его сделать своими руками.

Смотрите с 1:50 минуты

Для сборки необходимо.

Жало с нагревателем, как его сделать, показано в ролике в конце публикации.

Литий ионный аккумулятор стандарта 18650, емкость чем больше, тем лучше. Плата зарядки одной банки литиевого аккумулятора с защитой на базе микросхемы TP4056. Модуль повышающего DC-DC преобразователя MT3608. Корпус от дешевой зарядки аккумулятора стандарта 18650, в котором будет собрана начинка паяльника. Небольшой выключатель с фиксатором, лишь бы размеры были компактными. Ток около 3 А и выше.

Где приобрести радиодетали и др.

Купить аккумуляторный паяльник можно в этом китайском магазине. DC-DC конвертор найдете там же, набрав в поиске: MT3608 2A Max DC-DC Step. Купить плату заряда в поиске по запросу: Li-Ion Professional 5V Micro USB 1A 18650.
Перед вами схема паяльника. Почему все так сложно, поймете позже.

Изготовление корпуса паяльника

В самом начале готовим корпус. Слегка обработал, убрал все лишнее. Такой вариант удобен тем, что аккумулятор можно поменять или заменить в случае необходимости. Корпус может быть и другим, лишь бы аккумулятор вошел. Отлично подойдет пара медицинских шприцов 20 миллилитров.
Рабочую часть паяльника пришлось кое-как приспособить. Зафиксировал на клемму, сделанную из эбонита. Если работать паяльником непрерывно в течение десяти минут, то эбонит начинает слегка вонять. Но плюс использования этой кнопки в том, что она имеет латунную втулку с резьбой и никаких дополнительных примочек для фиксации рабочей части не нужно.
Корпус пластиковый и чтобы эбонитовый фиксатор его не поплавил, решил подрезать переднюю часть корпуса и заменить имплантом из стеклотекстолита. Потом все эти части склеил китайской эпоксидной смолой.

DC-DC преобразователь

Зачем он нужен? Дело в том что нагреватель рассчитан на рабочее напряжение около 9 вольт. Обойтись можно и без преобразователя. если использовать 2 аккумулятора, соединенных последовательно. Но в этом случае увеличиваются затраты, габаритные размеры и вес паяльника. К тому же станет проблематично заряжать паяльник от обычного юсб разъема.

Инвертор питания

Далее подключаем инвертор к литиевому аккумулятору, а еще лучше, к лабораторному источнику питания. На ход подаем напряжения 3,8-4 вольта. Вращением построчного резистора добиваемся 9 вольт выходного напряжения.
На плате заряда литиевого аккумулятора ничего не изменил. Ток заряда составляет в районе 1 А,что вполне устраивает. Единственное, что сделал, заменил 2 светодиодных индикатора. Использовал двухцветный светодиод, который вывел на видное место. Кстати, эта плата снабжена защитой, которая отключит аккумулятор, когда последний будет разряжен ниже критического уровня.
Если нужно долгое время работать в полевых условиях, то можно прихватить с собой пару заряженных аккумуляторов и быстро заменить их при необходимости.

Подключение нереально перепутать, если ориентироваться по картинке выше.
Помимо индикатора заряда добавил светодиод, загорается при включении паяльника.

Тестирование паяльника

А теперь, когда устройство сборе, можно и протестировать. Жало может нагреваться до температуры 350 градусов, но самая хорошее то, что инвертор позволяет регулировать выходное напряжение, следовательно и температуру нагрева жала. Так что, если есть желание, можно вывести переменный резистор в удобное место и получить аккумуляторный паяльник с возможностью регулировки температуры. Это один из плюсов использования инвертора.
Из минусов. Теряем 5-10 процентов мощности на преобразование. Это минус с учетом того, что инструмент портативный и каждый милливатт в этом случае дорог.
Паяльник можно использовать как USB зарядное устройство для аккумулятора стандарта 18650 – тоже небольшой бонус.

Самодельный аккумуляторный паяльник

Как сделать жало для паяльника

Аккумуляторный паяльник своими руками

Данный пост будет посвящен всем радиолюбителям, или тем, кто подумывает заняться этим не хитрым делом. Речь пойдет о такой интересной вещи, как «Аккумуляторный паяльник».

Все началось с того, что я случайно увидел на просторах интернета интересную, ранее невиданную мною штуковину, называемую -Аккумуляторным паяльником. И после этого я задался целью изготовить себе нечто подобное. Что из этого получилось, вы сможете узнать в конце статьи.

Для большего понимания, прилагаю подробный фотоотчет + описание.

Содержание мастер класса

Материалы и инструменты

Для изготовления аккумуляторного паяльника мне понадобилось:

ножовка по металлу;

сломанный power bank (основа корпуса), можно взять любую трубку необходимого диаметра;

аккумулятор типа 18650 (ВАЖНО. брать без защиты , иначе не будет работать должным образом , так как срабатывает защита от замыкания, и жало быстро остывает);

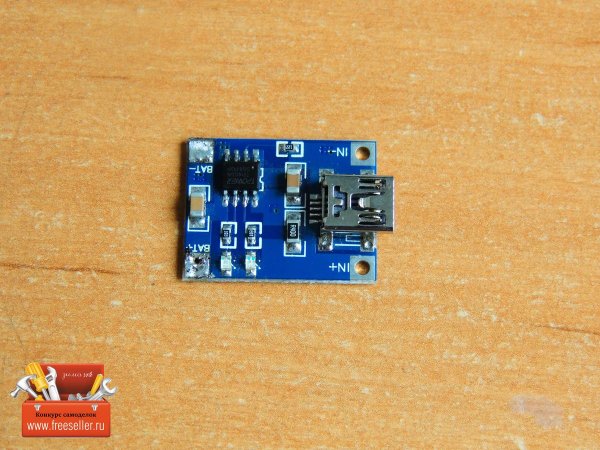

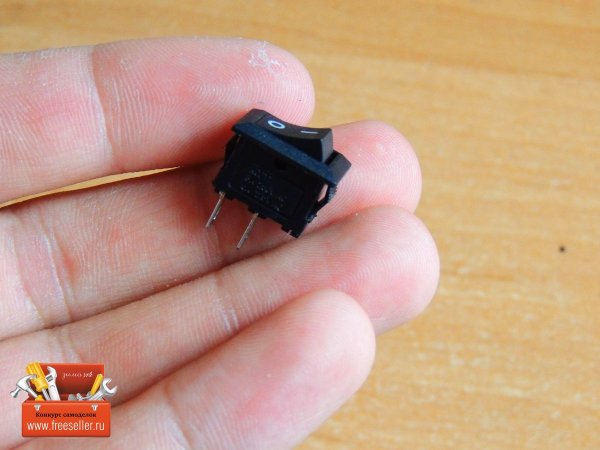

модуль заряда Li-ion аккумуляторов TP4056 ;

шайба (размер подобран по размеру муфты);

жало (покупал на Алиэкспресс, в строке поиска прописывал » жало для usb паяльника);

два светодиода 5 мм;

резистор 100 ом;

самоклейка под кожу.

Изготовление паяльника

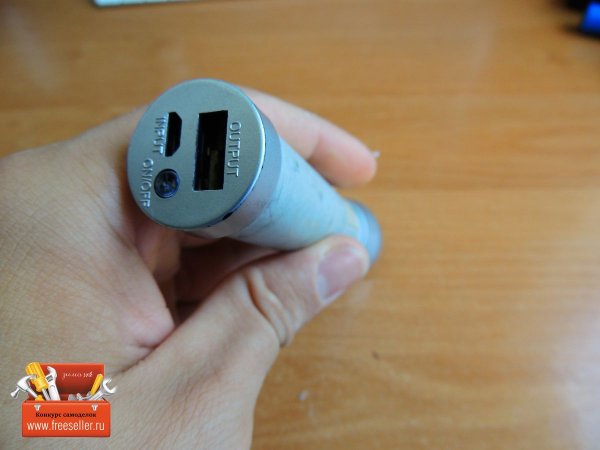

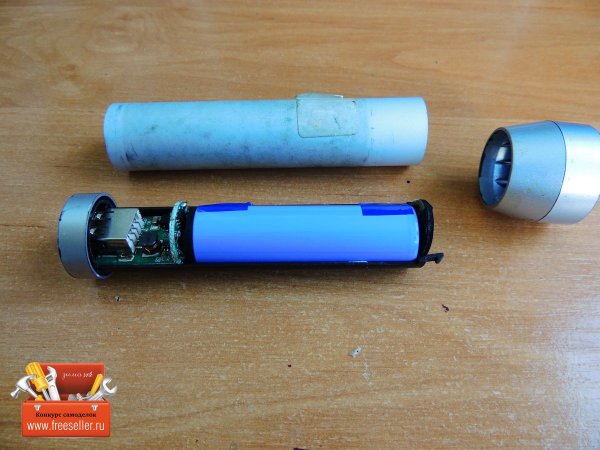

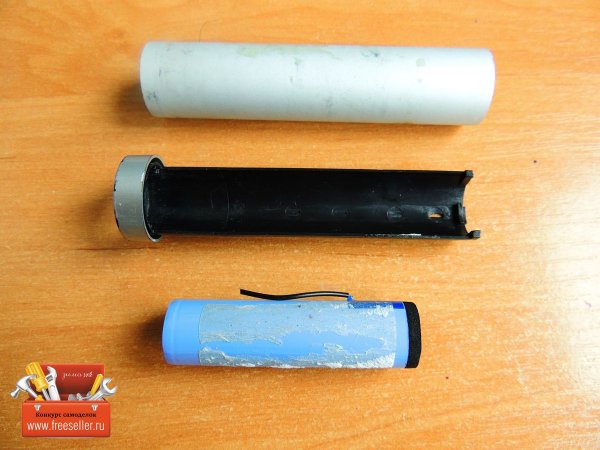

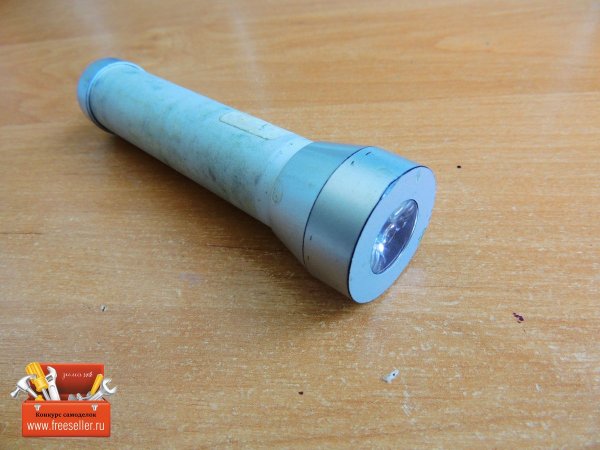

И так, для начала я взял свой поломанный power bank, и разобрал его на составляющие, убрал электронную начинку, оставил только самое необходимое.

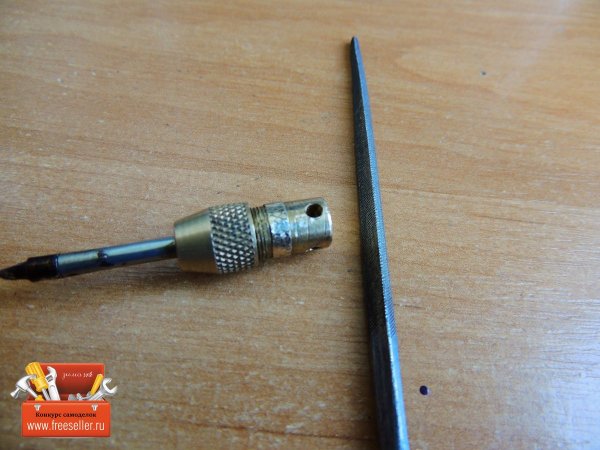

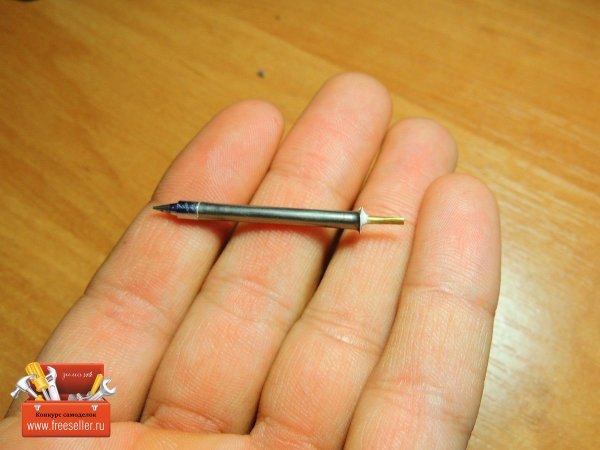

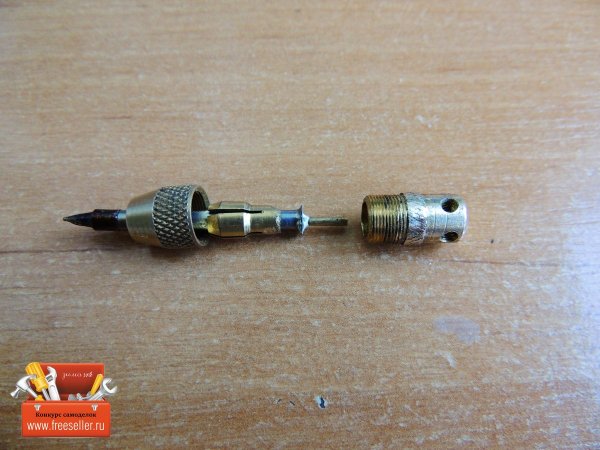

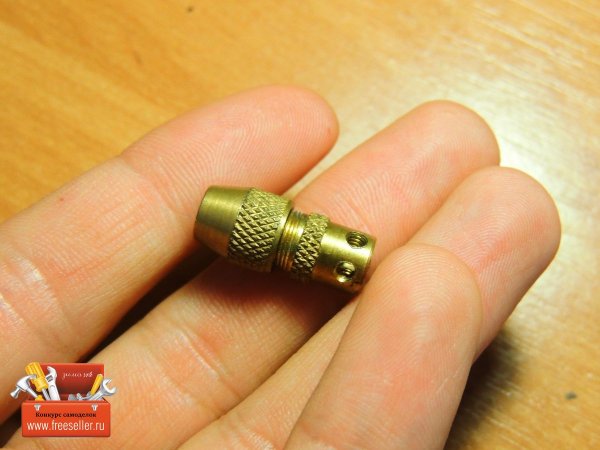

Далее взял жало, которое было решено закрепить в имеющийся у меня цанговый патрон, цангу брал самою большую которая была (3,2 мм).

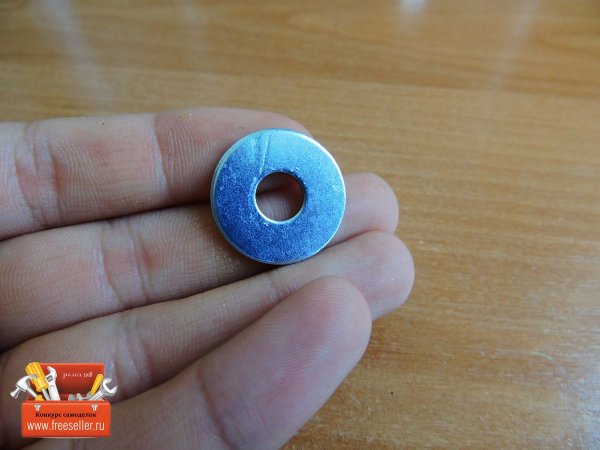

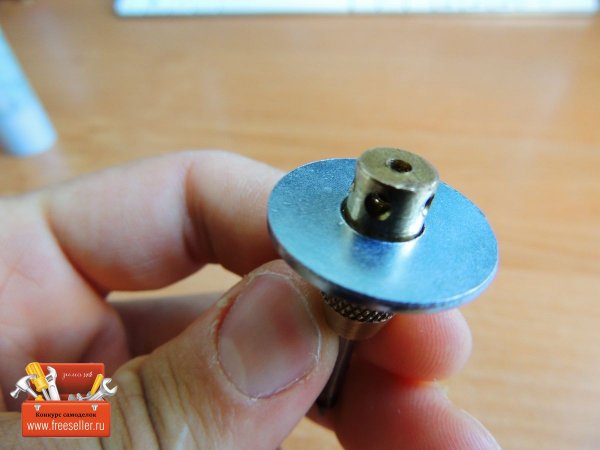

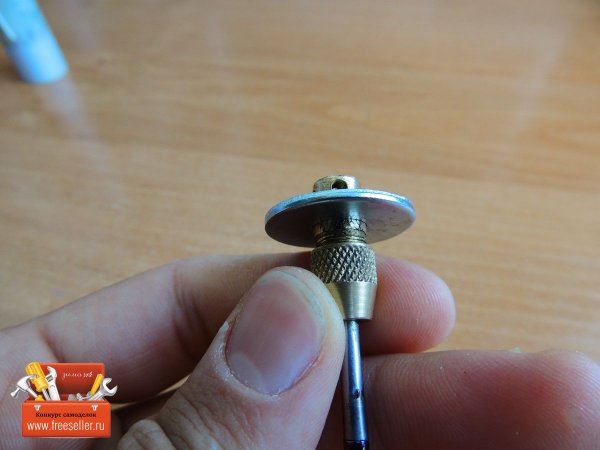

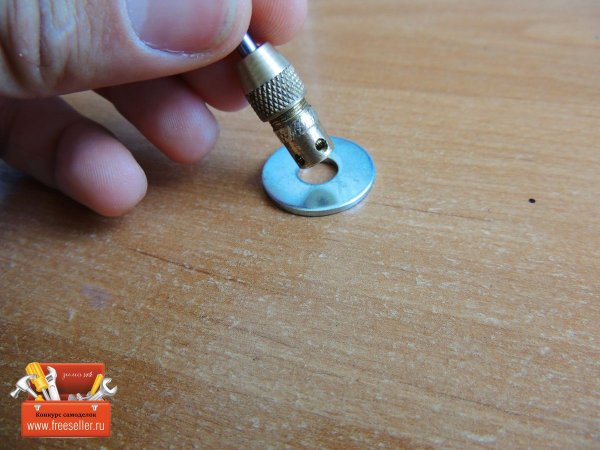

После того как жало стало на свое место, подобрал шайбу по размеру трубки от power bank, надфилем обточил цанговый патрон до нужного диаметра, так чтобы он туго заходил в отверстие.

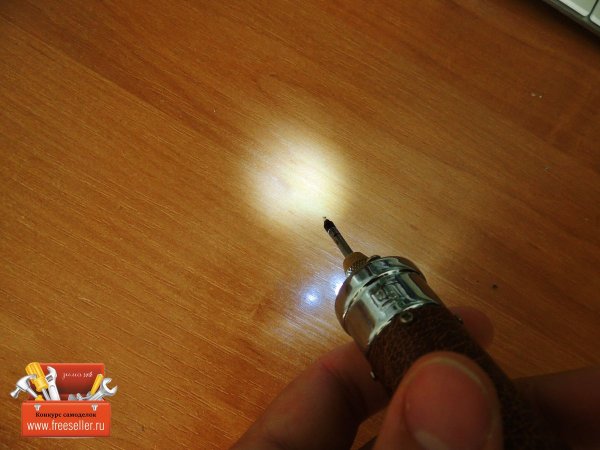

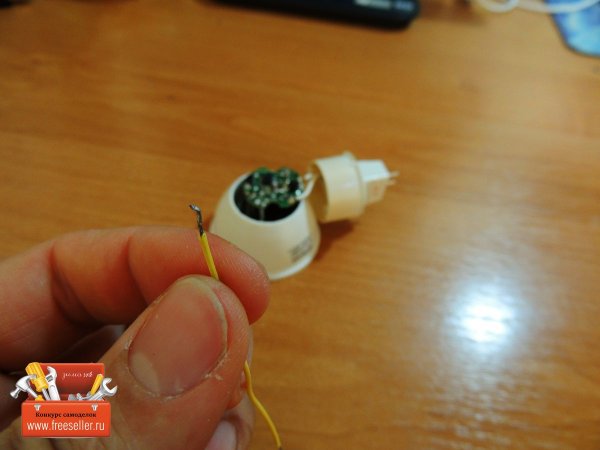

Затем решил добавить подсветку, так как это очень помогало бы при пайке разных мелких элементов.

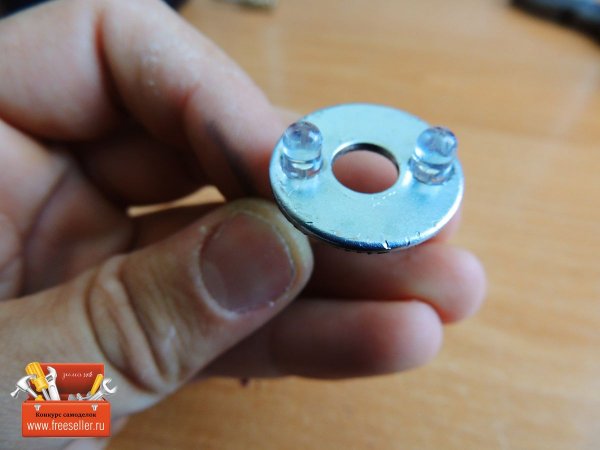

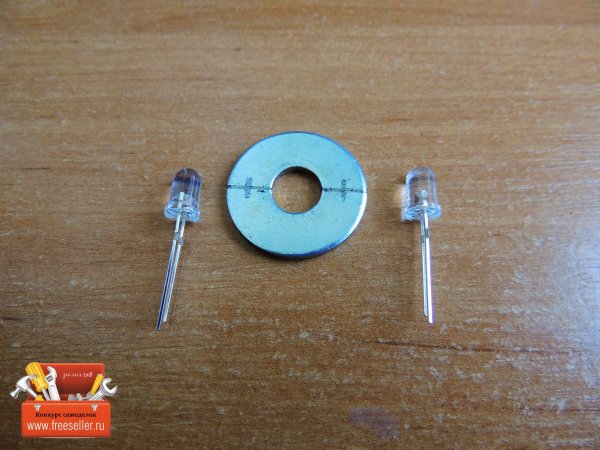

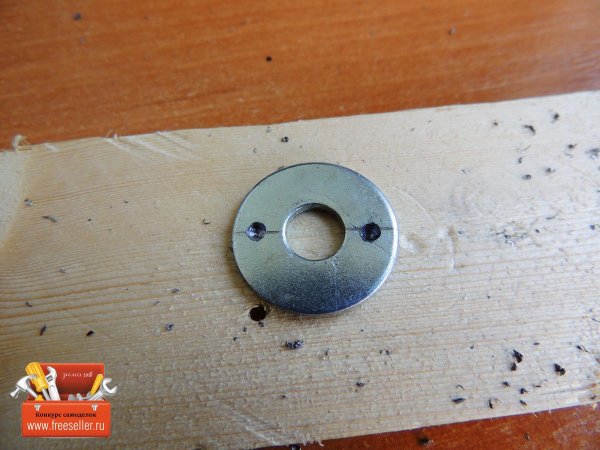

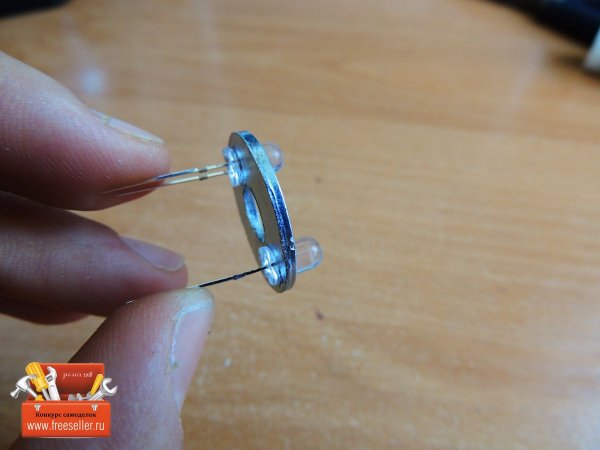

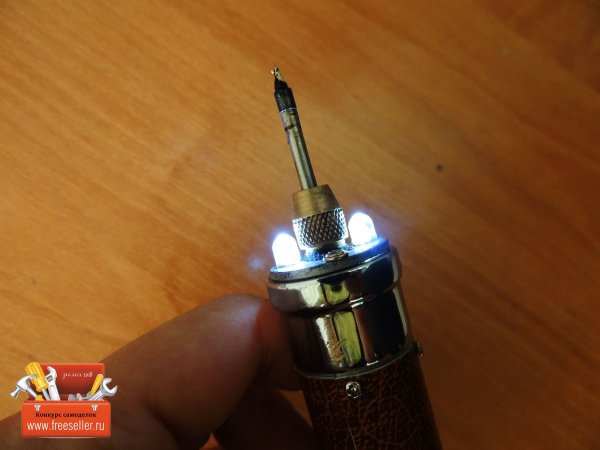

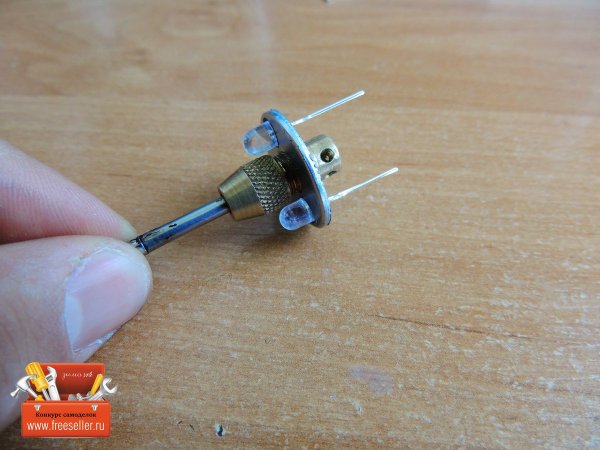

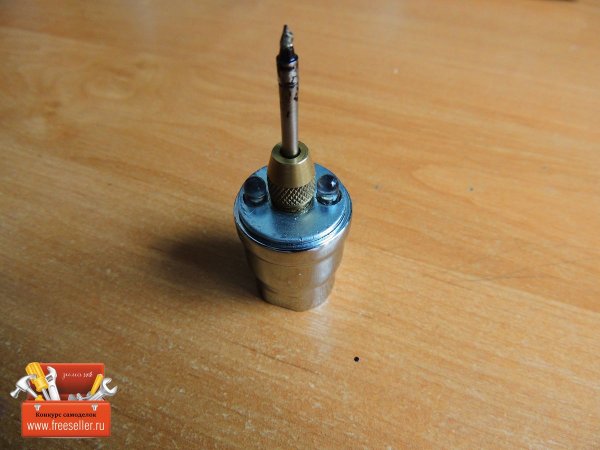

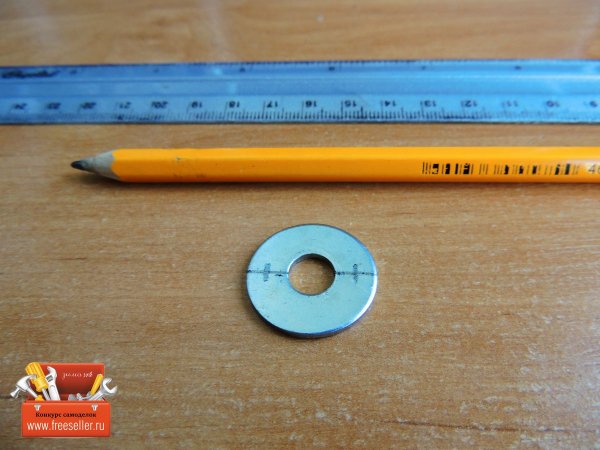

На шайбе нанес разметку для двух отверстий, в них будут помещены два 5 мм светодиода.

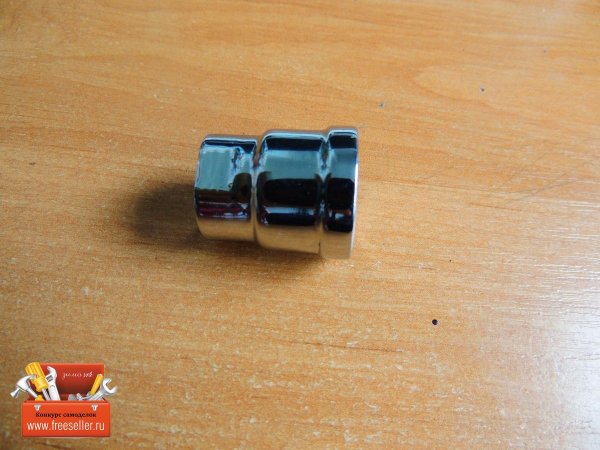

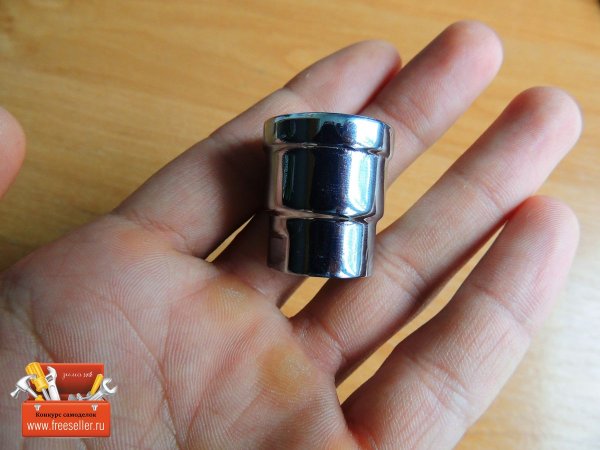

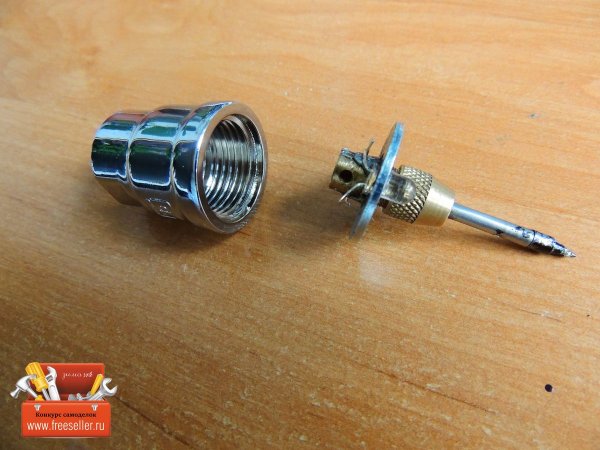

Далее пришлось походить по магазинам и поискать вот такую сантехническую муфту (точное название не помню), она идеально подходила по внутреннему и внешнему диаметру трубки.

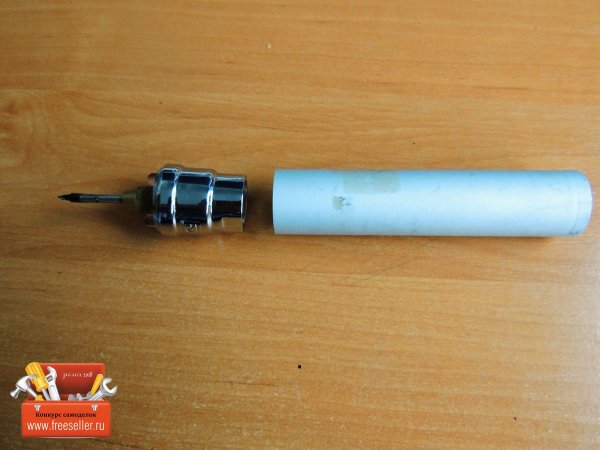

Вот так я планировал все расположить.

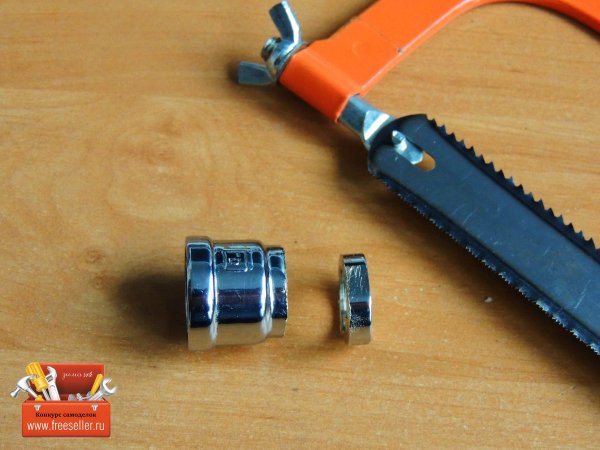

При помощи ножовки по металлу, муфту немного укоротил, так как она мешала дальнейшему размещению аккумулятор внутри трубки.

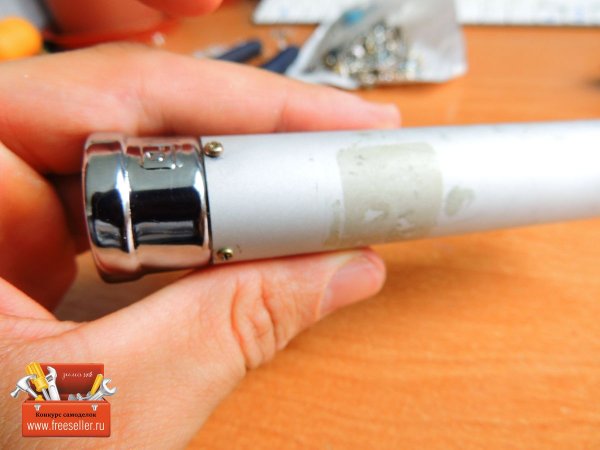

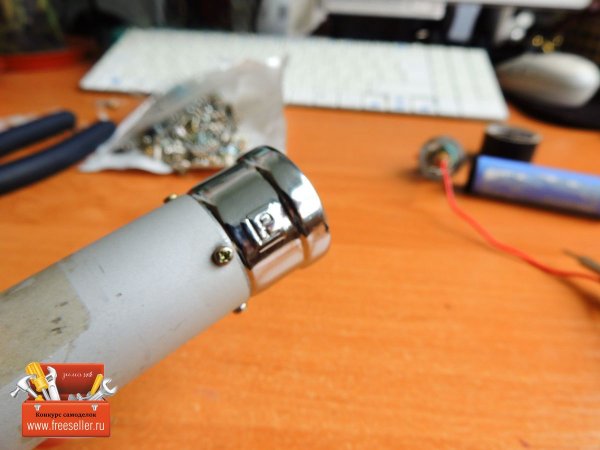

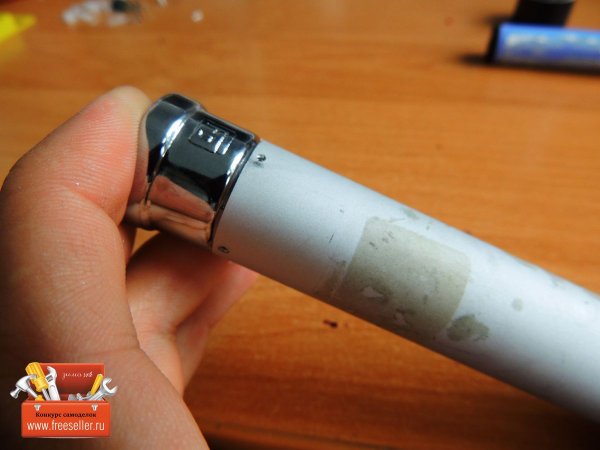

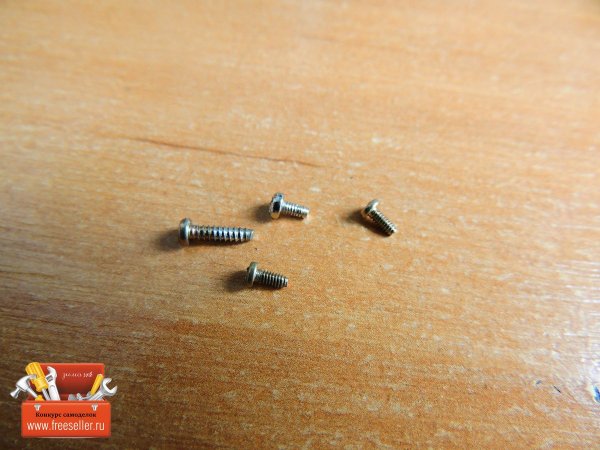

Муфту закрепил при помощи 4-х маленьких саморезов, просверлив отверстия чуть меньшего диаметра, саморезы вкручивал немного с усилием, таким образом нарезал резьбу для них.

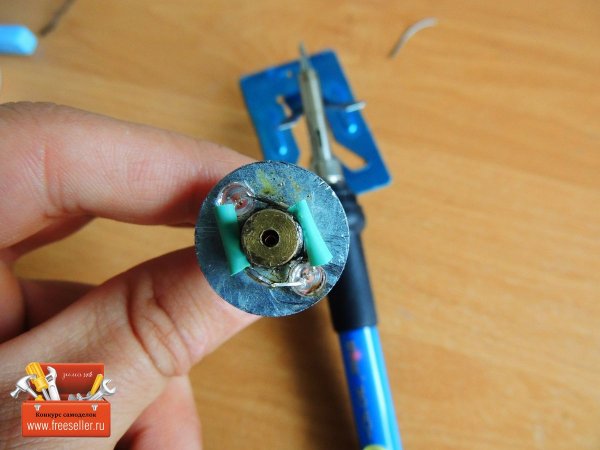

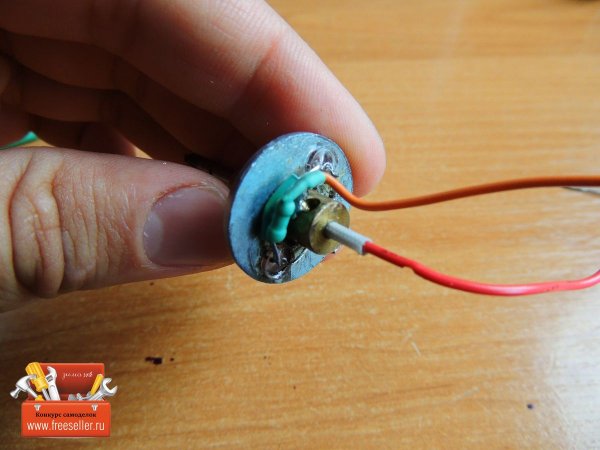

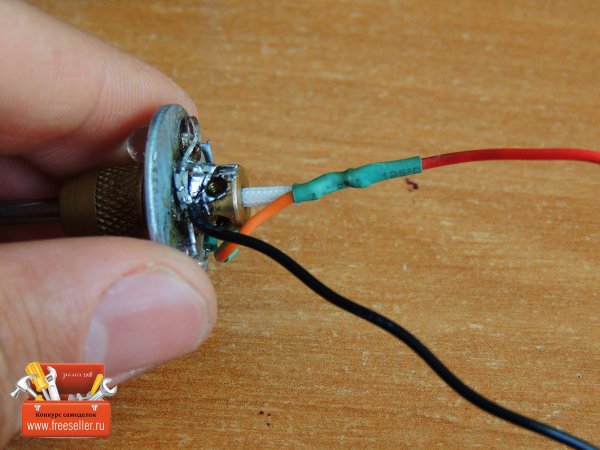

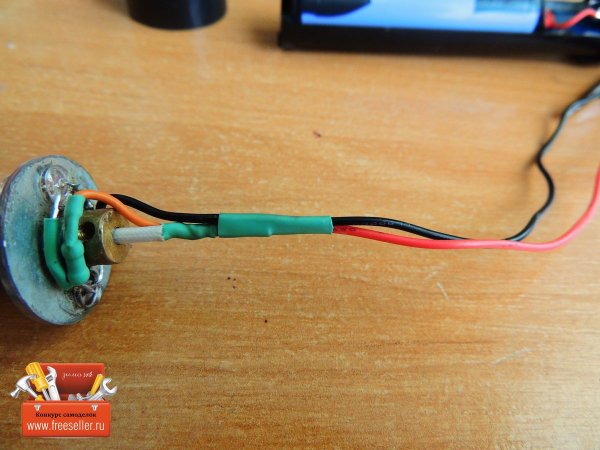

Далее принялся все паять, параллельно между собой спаял светодиоды, для того чтобы не было замыкания добавил термоусадку.

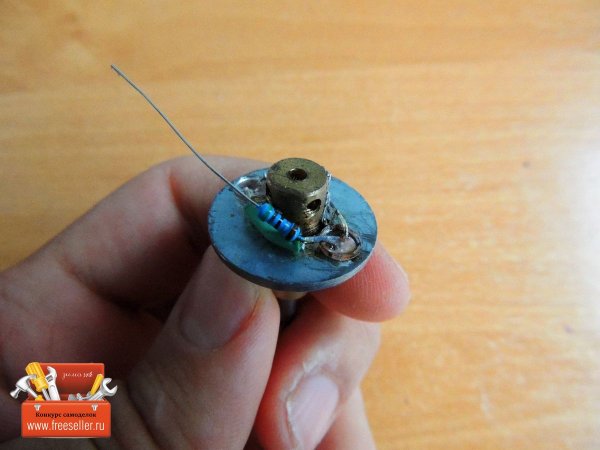

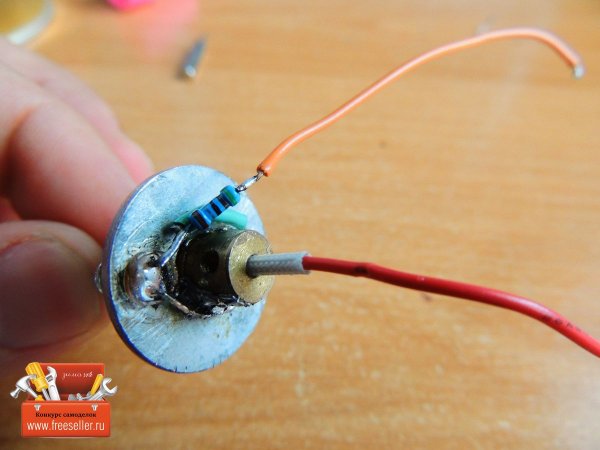

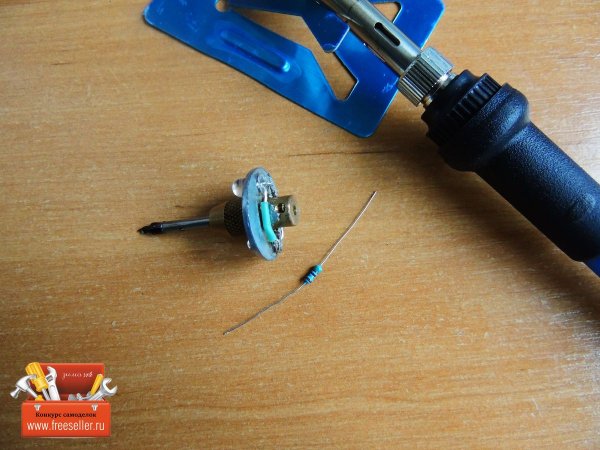

Чтобы снизить токопотребление светодиодов, добавил резистор на 100 ом к плюсовому проводу.

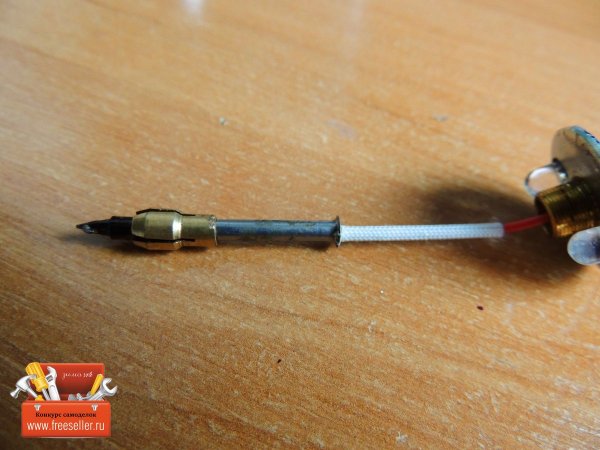

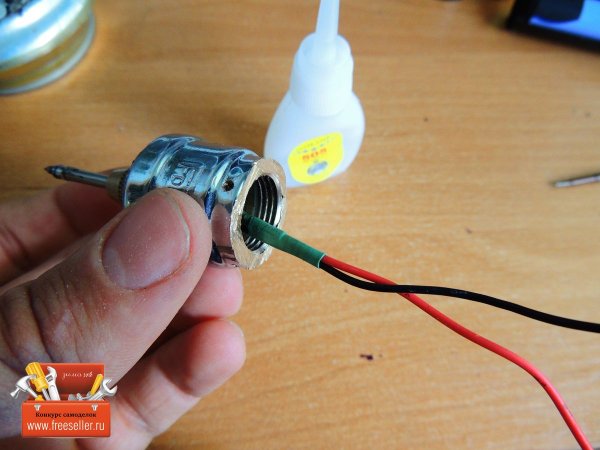

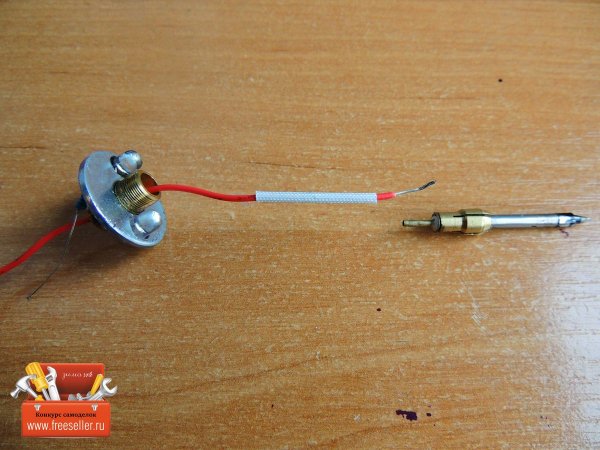

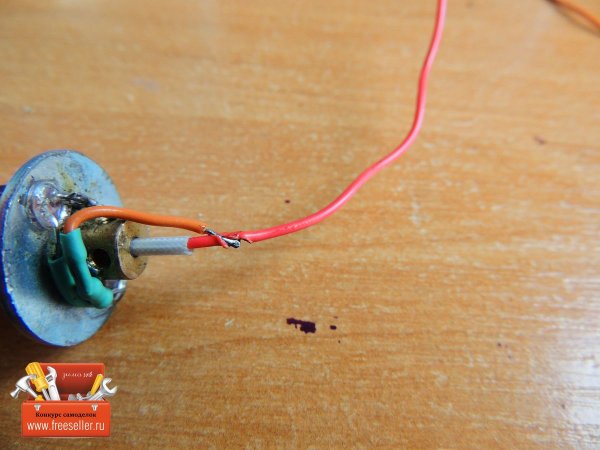

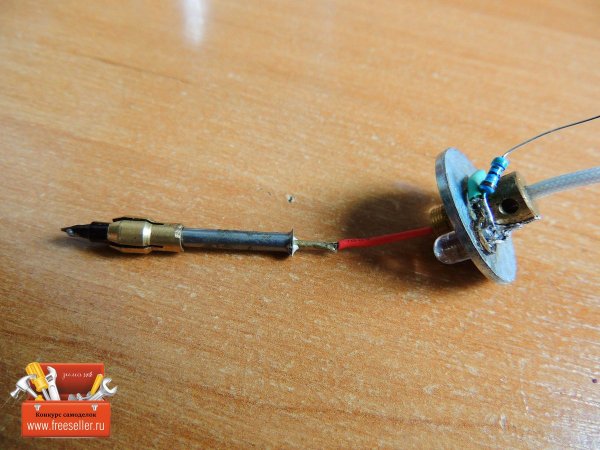

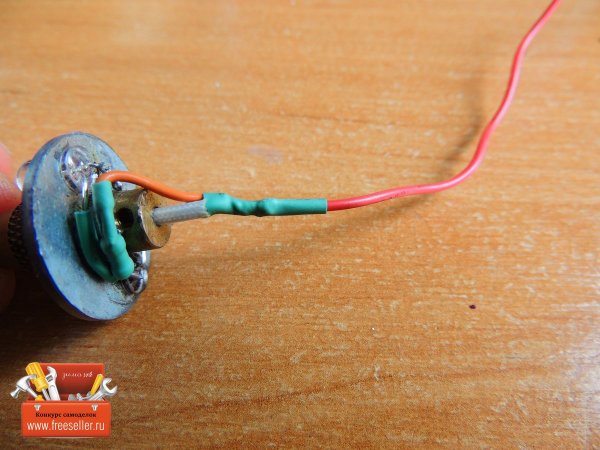

Затем к жалу подсоединил плюсовой провод (сердцевина жала это +), добавил изолирующую трубку из стекловолокна.

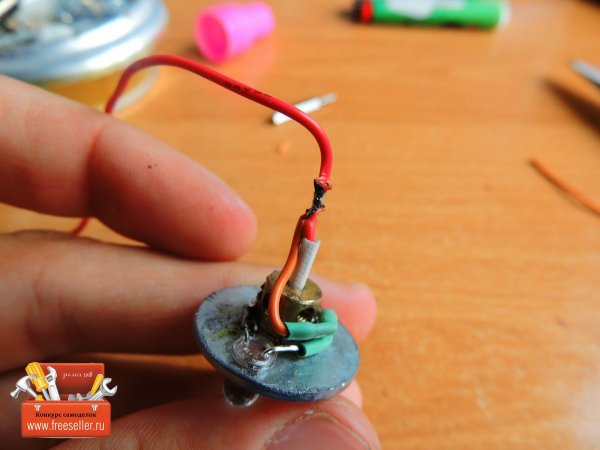

После этого припаял провод к резистору, далее к центральному проводу, затем посадил все на термоусадку.

Далее припаял минусовый провод к светодиоду и к корпусу цангового патрона.

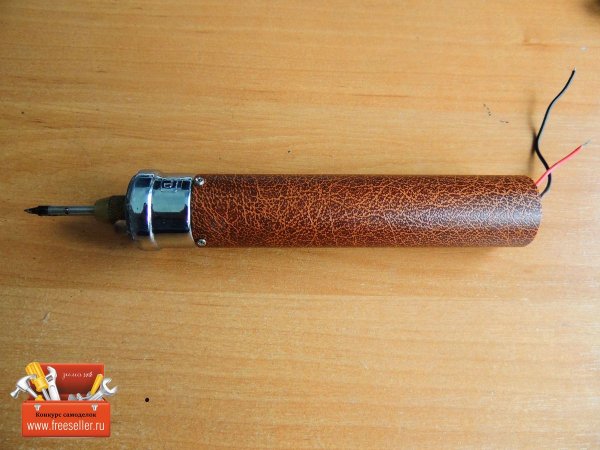

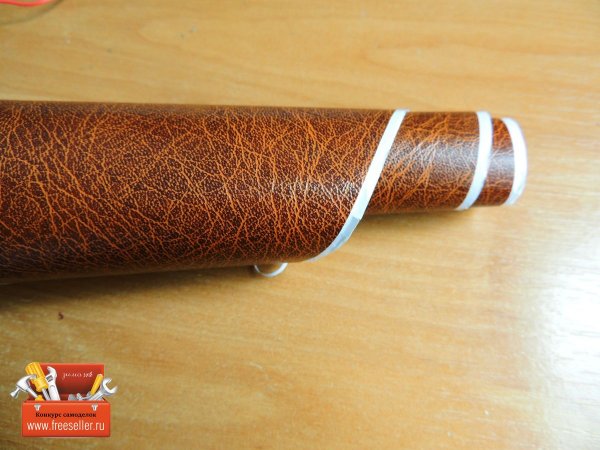

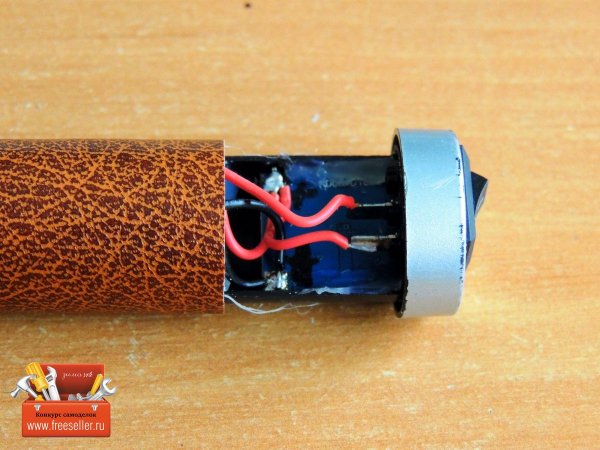

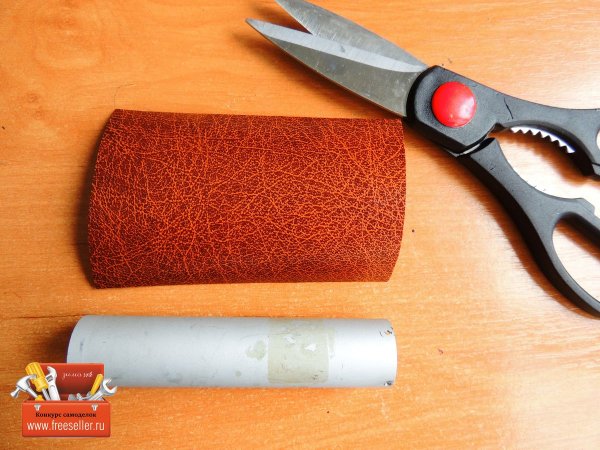

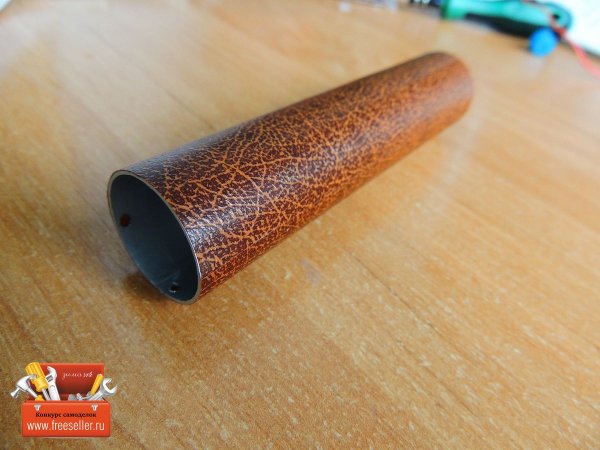

Когда часть работы сделана, захотелось визуально украсить корпус паяльника, так как он был прилично заношен, и не вызывал чувство прекрасного. Для этого использовал самоклейку с имитацией под кожу, она мне больше всего понравилась.

Отрезал все согласно размерам, далее наклеил.

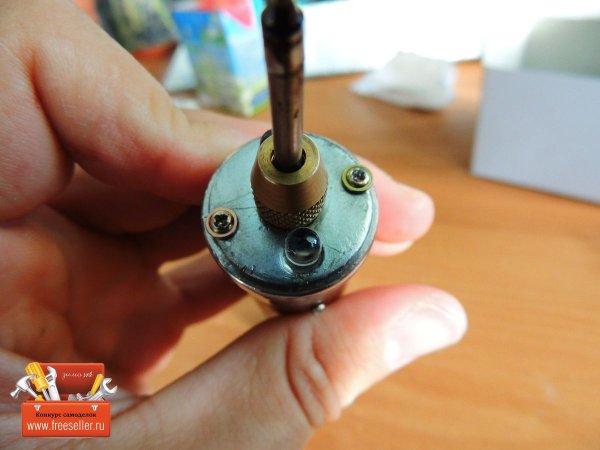

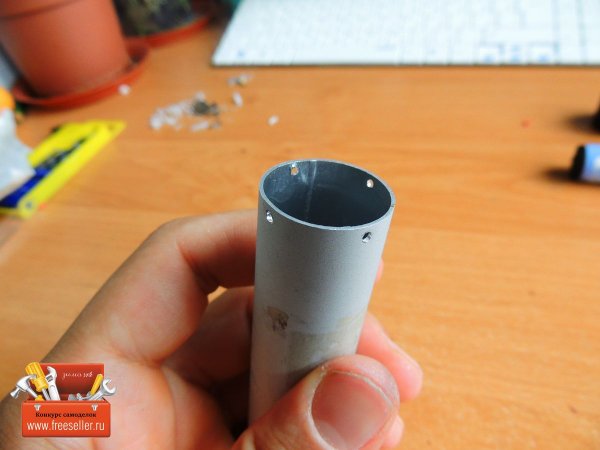

Производим фиксацию шайбы к муфте, для этого я просверлил два отверстия, и при помощи двух маленьких саморезов закрепил ее, таким образом. При необходимости все легко будет разбираться.

Далее, когда все закреплено, и провода выведены, можно продолжать дальше пайку всех элементов.

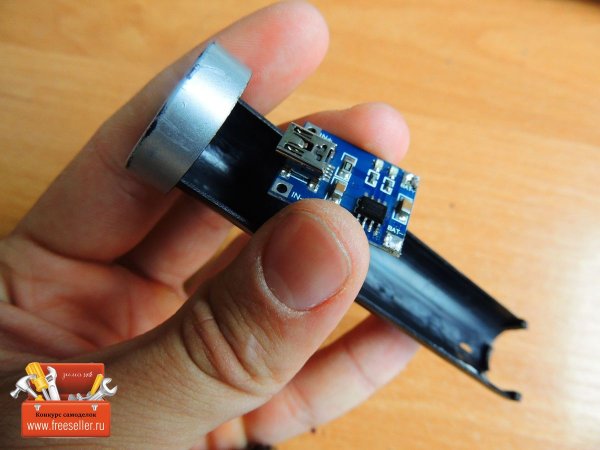

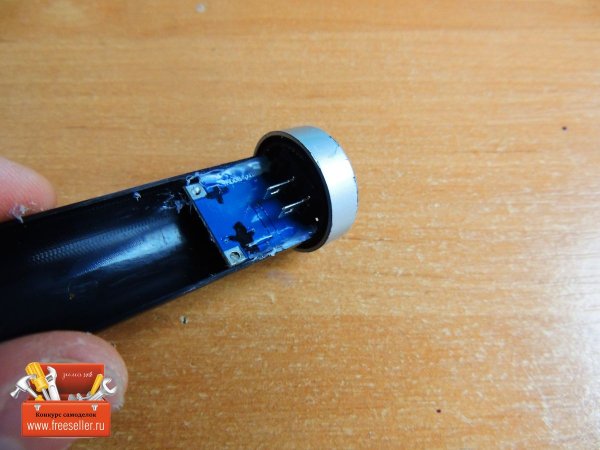

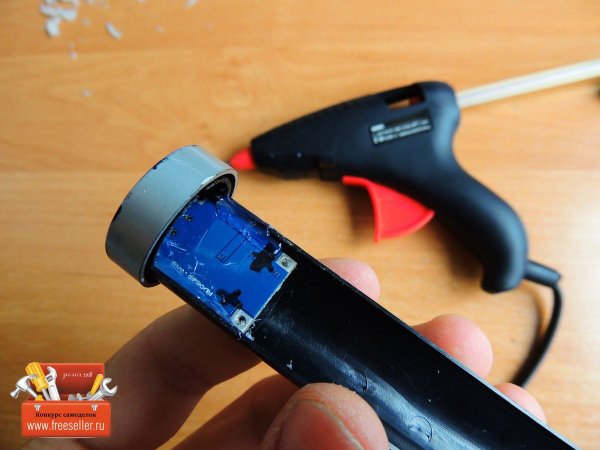

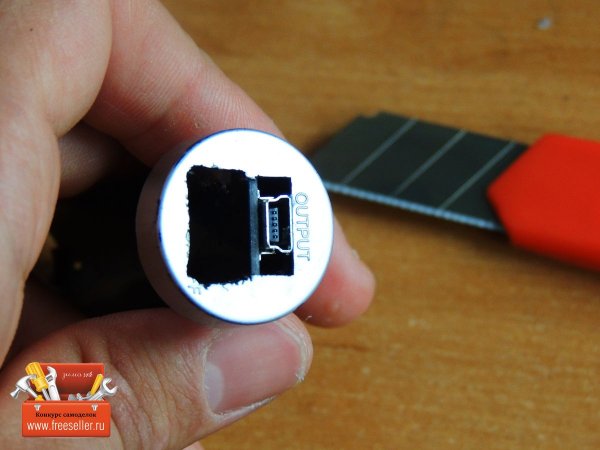

Для начала беру лоток от power bank, и немного его дорабатываю, а именно устанавливаю модуль заряда Li-ion аккумуляторов, и вырезаю место под выключатель, все фиксирую на термоклей.

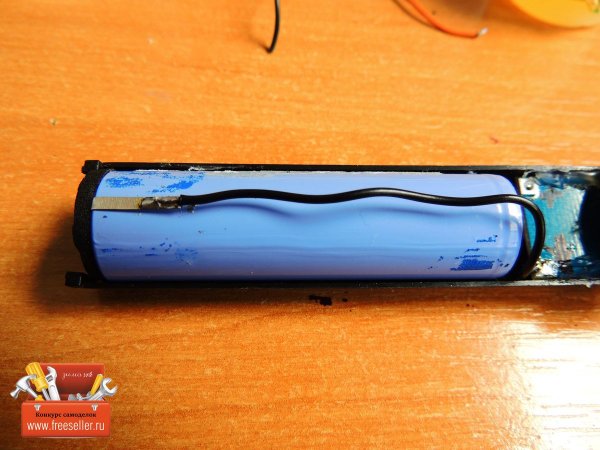

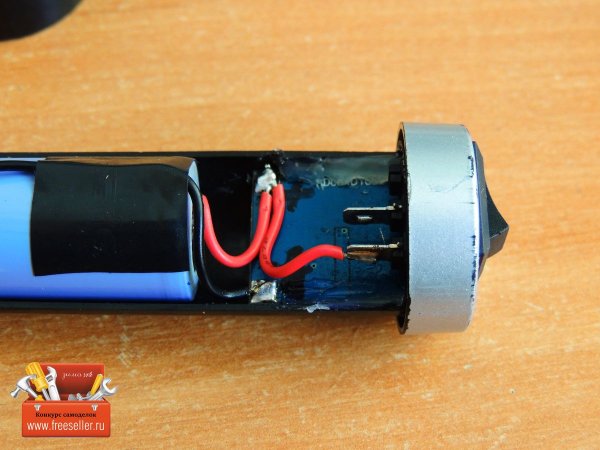

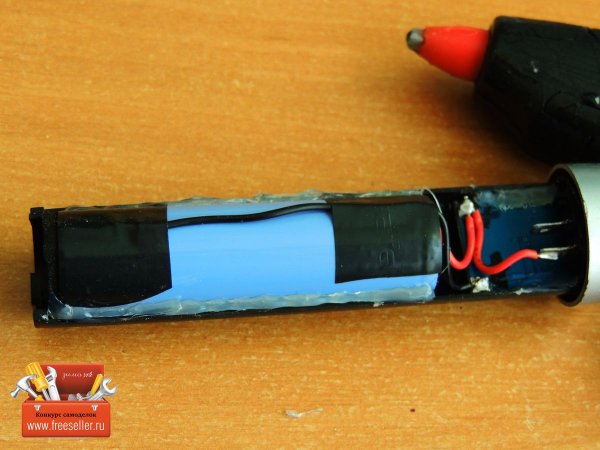

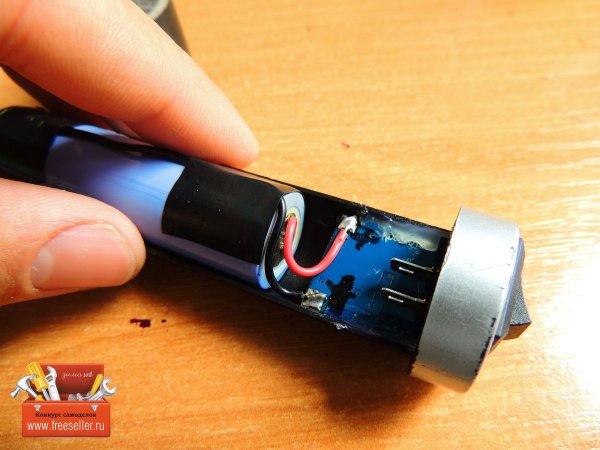

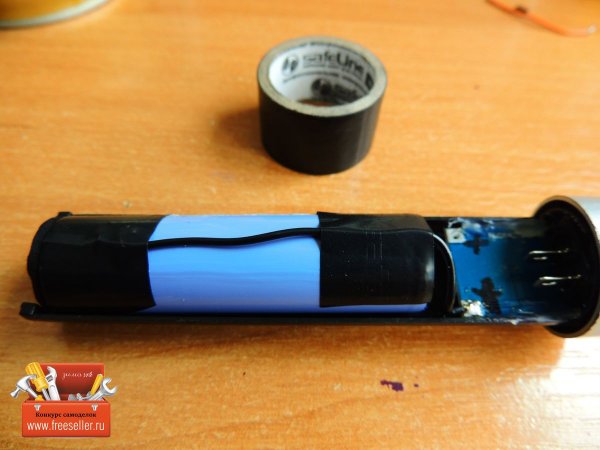

Затем устанавливаю аккумуляторную батарею и припаиваю провода к модулю заряда, затем к выключателю и т. д. Особо описывать этот процесс не буду, для этого прилагаю схему подключения.

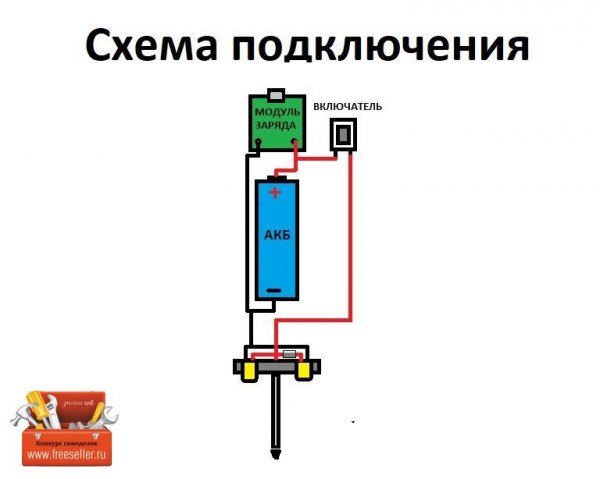

Схема подключения

Вот мы и подошли к финальной части!

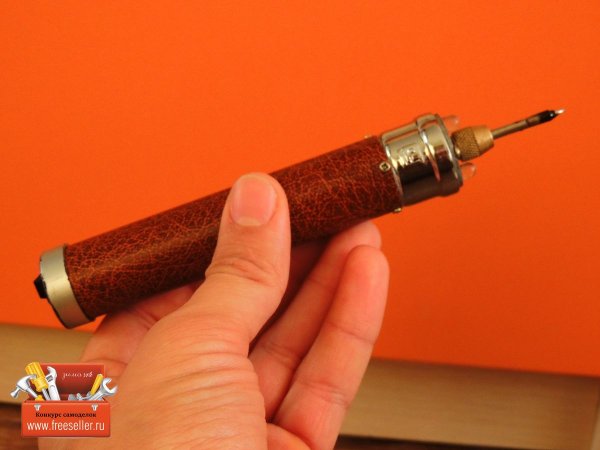

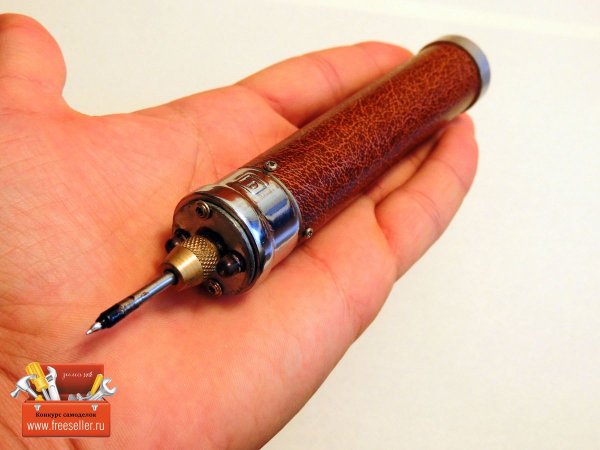

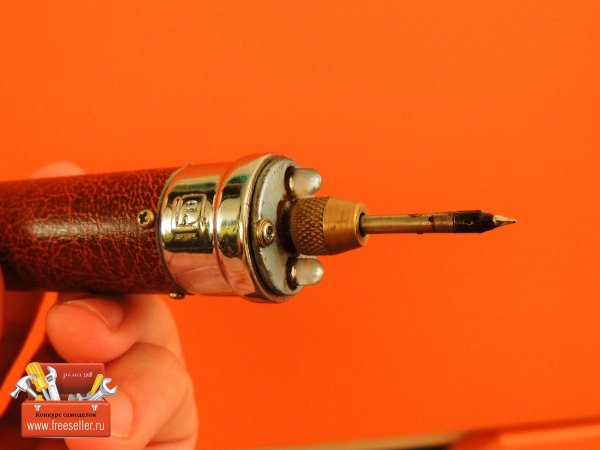

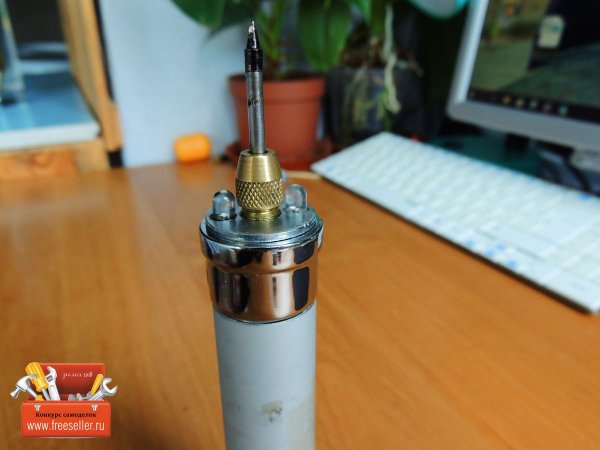

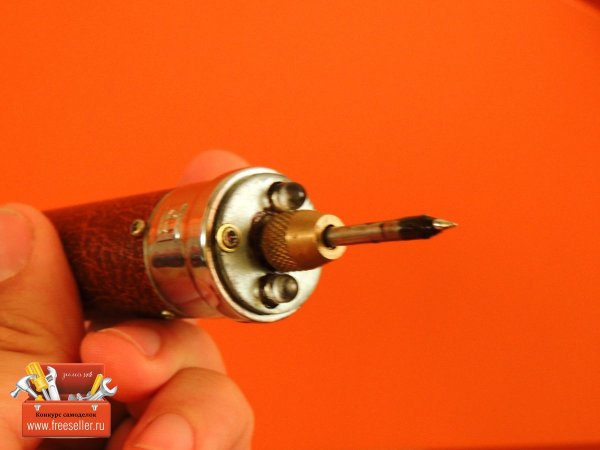

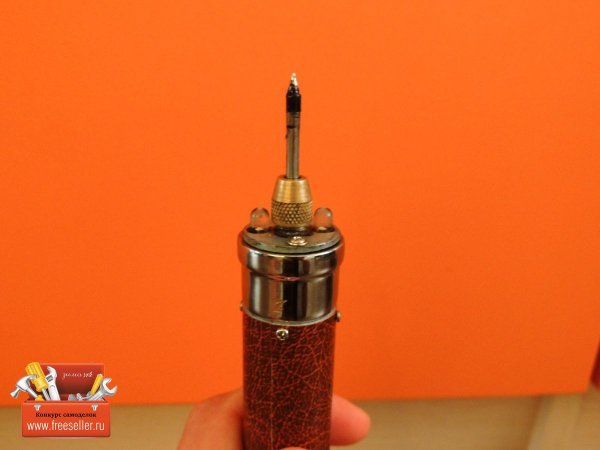

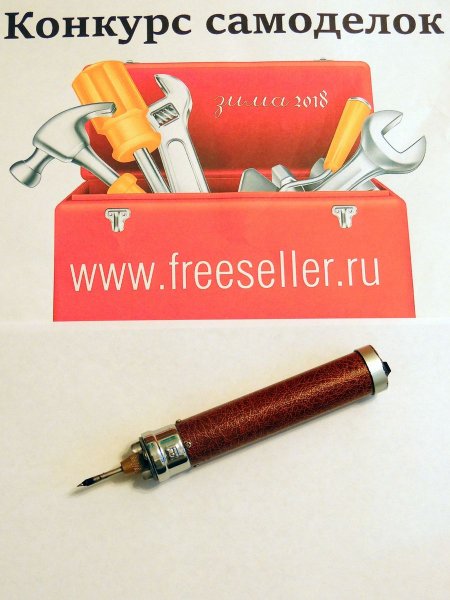

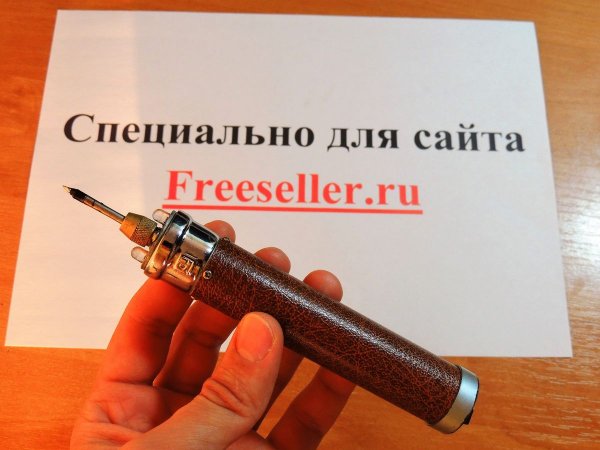

Фотографии самодельного аккумуляторного паяльника

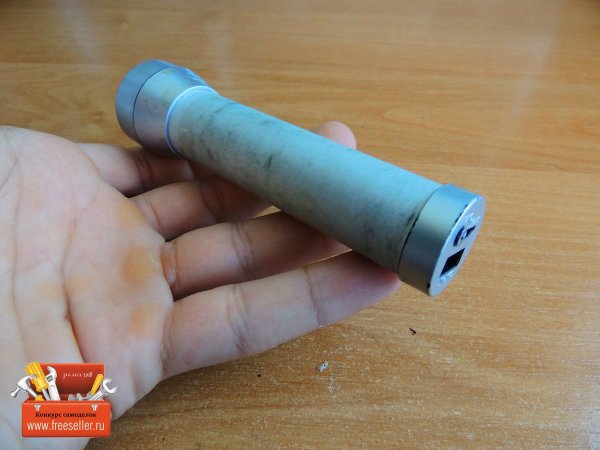

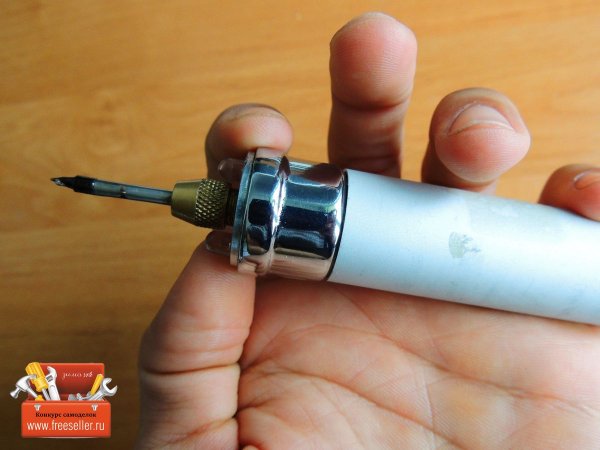

Все спаянно и готово к работе.

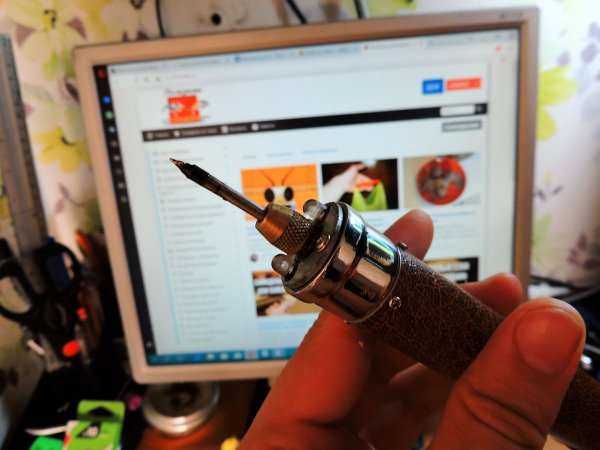

Испытания самодельного паяльника

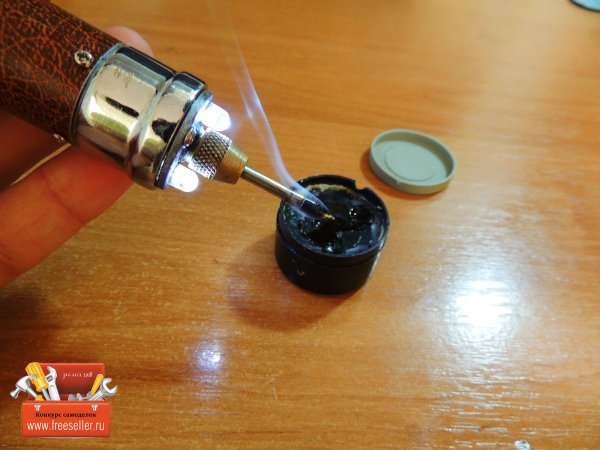

Провожу проверку на работоспособность.

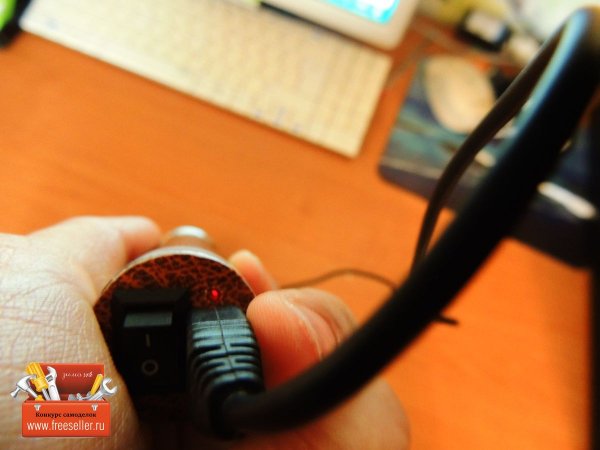

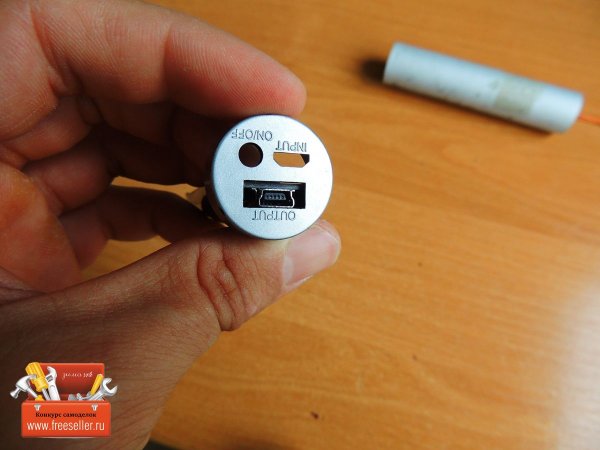

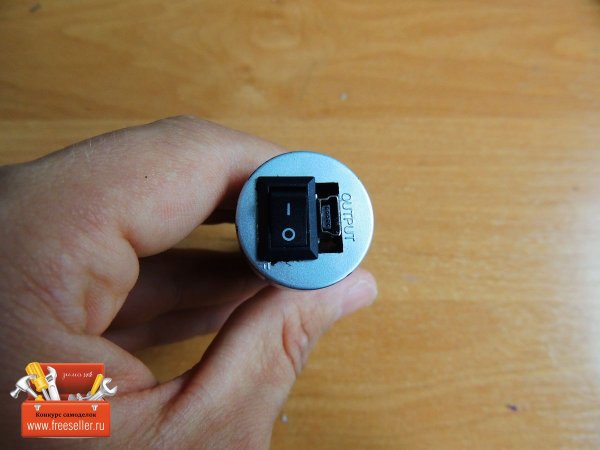

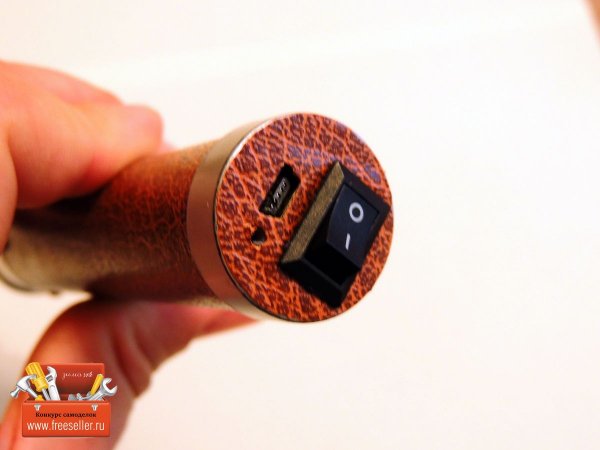

Индикация заряда видна через отверстие, проделанное возле выключателя, выводить специальный светодиод не стал, так как на модуле заряда он уже встроен.

При необходимости, когда батарея садится, подключаю паяльник к power bank, и таким образом паяю дальше.

От себя хочу добавить, что паяльник вышел удачным, уж очень он меня выручает, особенно в те моменты, когда необходимо что-то припаять, а розетки рядом нет, или просто не хочется возиться с проводами от сетевого паяльника.

Характеристики аккумуляторного паяльника

И немного о его характеристиках:

  • Паяю в основном мелкие элементы, так как жало на большее не рассчитано.
  • Заряда хватает примерно на 35-40 мин работы.
  • Время нагрева жала около 1 мин
  • Время зарядки 1,5 часа

На этом, пожалуй, все, если что непонятно — спрашивайте!

Как сделать паяльник на батарейках своими руками?

В работе электромеханика или радиоэлектроника одним из важных инструментов является паяльник. Он может быть выполнен в форме ручки. Такие устройства продаются в специализированных магазинах. Если по каким-то причинам воспользоваться обычным паяльником не удается, можно применить портативную модель. Причем сделать ее можно самостоятельно.

Паяльник на батарейках , собранный своими руками, будет внешне отличаться от покупного инструмента. Однако по функциональности он ничем не будет уступать представленным в продаже моделям оборудования. Как создать такой паяльник, интересно будет узнать каждому электромонтажнику.

Назначение портативного паяльника

Мини-паяльник на батарейках предназначен для проведения практически всех видов электромеханических работ. Если другие разновидности подобного оборудования имеют четкую специализацию, этот прибор способен выполнять множество различных операций. Так, с его помощью получится припаять провода, произвести работы с радиатором, восстановить функции сетевого разъема и т. д.

Особенно удобен портативный паяльник при проведении электромонтажных операций с небольшими деталями. Это могут быть микросхемы, небольшие электронные приборы (часы, таймеры и т. д.). Также его применяют при создании самодельных зарядных устройств для телефонов, планшетов и прочих гаджетов. В радиоэлектронике также выполняется множество операций при помощи небольшого портативного паяльника.

При самостоятельном изготовлении представленного оборудования можно добиться высокого качества паяльника. Также стоимость портативного паяльника будет гораздо меньше, чем у покупных моделей.

Особенности

Самодельный паяльник на батарейках будет иметь небольшую мощность. Этот показатель не будет превышать 40 Вт. Однако для полноценной работы этого вполне достаточно. Его можно будет применять в небольшой мастерской, где нет места для применения стационарного инструмента. Подобное оборудование пригодится в условиях, где нет возможности подключения паяльника к электросети.

Также портативные приборы подходят для проведения операций с чувствительными деталями и элементами различных устройств. Паяльники подобного типа используют в своей работе ювелиры, мастера по ремонту часов и даже стоматологи. Заряда батареек обычно хватает на более чем 300 паек.

Единственным недостатком самодельных портативных паяльников считается их внешний вид. Он не будет конкурировать со стильным дизайном покупных приборов. Однако по многим функциональным показателям такой инструмент будет выигрывать.

Материалы и инструменты

Чтобы сделать мини-паяльник на батарейках своими руками , потребуется подготовить некоторые инструменты и оборудование. Это будет простое устройство, которое пригодится в процессе пайки проводов, микросхем и т. д.Мощность его будет составлять порядка 25-40 Вт. Чтобы создать инструмент самостоятельно, потребуется следующее:

  • плоскогубцы;
  • канцелярские нож и ножницы;
  • провод из меди;
  • фольга из меди;
  • нихромовая нить;
  • изолента;
  • металлическая полость для корпуса электронагревателя;
  • силикатный клей;
  • рукоять из дерева или пластика, устойчивая к нагреву;
  • тальк;
  • 2 пальчиковые батарейки.

После подготовительного этапа можно приступать к работе.

Все ее этапы необходимо провести в точном соответствии с указаниями профессиональных мастеров. В этом случае качество паяльника будет высоким.

Если тонкий лист из меди найти не получилось, без него можно обойтись. Его заменяют фольгированным стеклопластиком. Для этого текстолист необходимо нагреть утюгом. Край фольги нужно накрутить на стержень. По мере движения утюга по плоскости листа, металлический лист накручивается в виде трубочки. Фольгу нужно сматывать осторожно, не допуская ее разрывов.

Создание жала

Создавая паяльник от батареек своими руками, следует начать с изготовления его главного элемента (жала). Для этого потребуется достаточно толстый отрезок проволоки из меди. Ее конец с одной стороны необходимо заточить под оптимальный рабочий угол. Эту процедуру производят при помощи канцелярского ножа. Край проволоки также можно обработать напильником мелкой зернистости.

Форма заточки обычно имеет вид кончика отвертки (напоминает лопатку). Рабочая поверхность имеет двугранную конфигурацию. Ее скос должен составлять порядка 45º. Обычно толщина жала равняется около 5 мм в области рабочей поверхности.

Если требуется создать миниатюрный паяльник, толщина представленного элемента может составлять всего около 2 мм. Такое игольчатое жало следует заточить в форме конуса. Если требуется выполнять специальные работы, размер проволоки может быть другим. Также может отличаться и форма жала. Например, острие может иметь любую конфигурацию или толщину.

Рабочую поверхность необходимо покрыть припоем (тонким слоем). Со временем в процессе работы такой слой придется наносить снова.

Электроизолирующая масса

Рассматривая, как сделать мини-паяльник на батарейках, следует уделить внимание процедуре изготовления электроизолирующей смеси. Для этого потребуется клей (силикатный). Его перемешивают с порошком талька. Должна получиться масса с вязкостью похожей на жидкую сметану. Этот раствор необходимо при помощи пинцета нанести на цилиндрическую часть жала. Это действие также можно выполнить инертной пластиной достаточной жесткости.

Смесь талька с силикатным клеем очень липкая. Это немного усложняет работу. Поэтому поверх нее следует насыпать немного пудры из талька. Это позволит избежать прилипание раствора.

Первый этап создания элемента нагрева

Паяльник от батареек своими руками обладает особым нагревательным элементом. Для его изготовления на подготовленное ранее жало надевают трубку из медной фольги. Ее длина должна составлять 3 см. Из трубки должно выходить жало. Его открытая часть не должна быть более 1 см.

Эту конструкцию следует покрыть тонким слоем подготовленной заранее электроизолирующей массы. Конструкцию необходимо высушить над газовой или электрической конфоркой. Температура при этом должна быть порядка 150ºС. Слой нанесенного материала запечется и станет твердым.

Затем на нагревательный элемент необходимо намотать тонкую нихромовую проволоку диаметром 0,2 мм. Ее потребуется около 35 см. Спираль из проволоки наматывают очень аккуратно. Витки должны плотно прилегать друг к другу.

Прямые концы проволоки выводятся за пределы нагревательного элемента. Один из них должен иметь длину 3 см, а другой – 6 см.

Второй этап создания нагревательного элемента

Паяльник беспроводной на батарейках нуждается в применении нагревательного элемента с требуемыми техническими характеристиками. От качества изготовления этой детали будет зависеть работа оборудования. После проведения обмотки, ее покрывают электроизолирующей массой. Процесс сушку над конфоркой повторяется.

Когда раствор клея с тальком высохнет, оставленный конец проволоки длиной 6 см необходимо завести за корпус нагревательного элемента. Его плотно крепят к телу трубки. Далее снова наносится электроизолирующий слой. Процедура сушки повторяется.

На этом процедура изготовления нагревательного элемента практически завершена. Единственное, что еще должен сделать мастер, так это покрыть выходящие концы проволоки электроизолирующей смесью. Ее наносят на проволоку на половину длины. Далее раствор сушат над конфоркой.

Сборка инструмента

Существует определенная последовательность сборки подготовленных заранее элементов портативного оборудования. Ее необходимо внимательно рассмотреть перед тем, как сделать паяльник из батарейки и представленных выше подручных средств.

Концы нагревательного элемента нужно соединить с аккумуляторами. Это можно сделать при помощи двух небольших проволок из меди. Места соединений необходимо обмотать изолентой. Соединенные батарейки следует поместить в подготовленный корпус. Он может быть деревянным или пластиковым.

Чтобы работать с таким инструментом было удобнее, можно изготовить самостоятельно для него подставку. Перед началом работы необходимо проверить качество сборки. Такую модель можно сделать с сетевым шнуром. В этом случае потребуется применять понижающий трансформатор 220/12В.

Отзывы пользователей

Самодельный паяльник на батарейках, отзывы о котором предоставляют пользователи, изготавливается достаточно быстро. Существуют и другие методики создания представленного оборудования. Рассмотренная выше процедура является одной из самых простых. Поэтому она подойдет даже для начинающего мастера.

Создание портативного мини-паяльника обойдется относительно недорого. Если все материалы есть под рукой, собрать инструмент не составит труда. Однако для тех, кто не располагает достаточным количеством времени или умениями, рекомендуется приобрести в специализированном магазине уже готовый паяльник.

Пользователи отмечают, что при выполнении всех пунктов создания портативного инструмента, готовое изделие на порядок отличается от покупных аналогов. Прибор не будет иметь элегантный внешний вид, но его функциональность, долговечность и качество будут выше, чем у средних моделей представленного в продаже оборудования.

Материалы для подставки

Самодельный паяльник на батарейках будет комфортнее в эксплуатации при наличии подставки. Для ее изготовления потребуется металлическая коробочка или крышка, а также куски фанеры прямоугольной формы. Следует подготовить деревянные штапики, саморезы, гвозди, а также скобу W-образной конфигурации.

Стол, на котором будет производиться сборка подставки, нужно застелить (рекомендуется газетой). Из фанеры нужно вырезать планки. Одна из них будет широкая, а две другие узкие. Первая планка будет служить основанием подставки. Две узкие полоски из фанеры необходимо для крепления короба.

При желании в одной из планок можно просверлить отверстия. В них вставляются баночки с подручными материалами (флюс для пайки, канифоль, припой).

Сборка подставки

Создавая паяльник на батарейках , следует правильно собрать и подставку для него. Металлическую коробочку необходимо закрепить при помощи саморезов на узких планках из фанеры. Крепежные элементы врезаются в боковые стенки.

Созданную конструкцию необходимо прочно зафиксировать на широкой планке из фанеры. W-образную скобу из жести прикрепляют напротив отверстий для баночек с подручными материалами. Сюда в процессе работы можно будет класть паяльник.

Под фанерой со скобой следует смонтировать ряд из деревянных штапиков. Это будут ребра жесткости. В железную крышку следует поместить губку из специального целлюлозного материала. Она потребуется в процессе пайки для очистки жала.

Подставка для паяльника готова. В нее можно установить баночки с канифолью и припоем. Пользоваться самодельным паяльником в этом случае будет гораздо удобнее.

Рассмотрев, как создается паяльник на батарейках , каждый желающий сможет самостоятельно собрать подобное оборудование. При наличии достаточного количества свободного времени эту процедуру сможет выполнить даже начинающий мастер. При этом получится создать прибор высокого качества. Он будет функционировать долго и эффективно.

Как сделать паяльник с питанием от батареек

Когда необходимо осуществить пайку в ограниченном для работы пространстве, а рядом нет подходящего источника энергии, беспроводной паяльник будет как раз кстати. Разновидностей таких инструментов великое множество.

И если в большинстве случаев удобнее использовать автономный газовый паяльник, например, на крыше здания для ремонта антенны, то при ремонте электронных приборов, когда требуется невысокая температура и осторожность при пайке, удобнее использовать паяльник на аккумуляторе или на батарейках.

Применение

Несмотря на компактные размеры, такой паяльник может нагревать жало до 450 ℃. Заряда двух батареек хватает на несколько паек.

Из-за того, что наличие в конструкции аккумуляторов или батареек делает инструмент довольно тяжелым, а время использования ограниченным, применять его в мастерской для повседневной работы по монтажу нецелесообразно. Но при ремонте радиоаппаратуры, когда использование удлинителей невозможно, это будет вполне оправданным решением.

В настоящее время выбор паяльников на батарейках огромен, но цена моделей, достойных хоть какого-нибудь внимания, представленных в многочисленных интернет-магазинах, достаточно высока.

Если использовать электропаяльник планируется не очень часто, нерационально платить за него 1500-2000 рублей. Самостоятельно изготовить подобный инструмент вполне возможно.

Конечно, такой паяльник не будет настолько эргономичен, но свои функции выполнять он сможет, и затраты на его изготовление окупятся моментально.

Необходимые материалы для изготовления

Итак, чтобы самостоятельно изготовить мини паяльник, работающий от батареек, необходимо подготовить следующие материалы:

  • отрезок медного провода диаметром 4-5 мм и длиной 50 мм;
  • кусок медной фольги 30х50 мм;
  • нихромовая нить диаметром 0,2 мм и длиной около 400 мм;
  • изоляционная лента;
  • металлическая трубка для электронагревателя;
  • силикатный клей или жидкое стекло;
  • порошок талька;
  • батарейки 2 штуки напряжением по 1,5 В (аккумуляторы АА).

Начинать работу следует с изготовления жала, так как на нем и будет сооружаться конструкция будущего паяльника. Используя для жала медный провод, необходимо заточить рабочий конец его в форме плоской отвертки под углом 45°.

Ширина жала определяется характером выполнения будущих работ и может варьироваться от 2 до 5 мм. При особо точной пайке жало можно заточить, придав ему практически форму шила.

Изоляция и нагреватель

Далее нужно покрыть тыльную часть жала, на которой будет находиться нагревательный элемент, смесью силикатного клея и талька. Ее лучше подготовить заранее, перемешав компоненты до консистенции сметаны. Смесь будет выполнять функции изолирующей прослойки.

После высыхания смеси, поверх нее на жало необходимо намотать трубку из медной фольги, чтобы длина трубки была не более 30 мм, а жало выступало из трубки не более чем на 10 мм.

Поверх наносят еще один слой изолирующей массы и подсушивают при комнатной температуре. Не рекомендуется сушить ее над огнем, так как клей может растрескаться. Можно ускорить высыхание, аккуратно используя фен.

Поверх высушенного слоя изолирующей массы нужно намотать нихромовую проволоку, оставив свободными два конца ее. Длина одного должна быть 30 мм, другого – 60.

Чтобы работа паяльником была более комфортной, желательно поэкспериментировать с длиной нити, подключая к ней батарейки и укорачивая проволоку до нужной длины, добиваясь получения необходимой температуры.

Готовую намотку нужно покрыть изолирующей смесью и дождаться ее затвердения. Длинный вывод обмотки прокладывают поверх изолирующего слоя, выводят рядом с коротким и вся обмотка еще раз покрывается слоем изоляции.

Для подключения нагревательного элемента паяльника на батарейках к концам нихромовой нити необходимо присоединить два медных провода и заизолировать соединения изоляционной лентой.

Корпус и выключатель

Корпус мини паяльника можно изготовить из подходящей пластиковой трубки с внутренним диаметром 18-20 мм. Этого достаточно, чтобы внутри поместить батарейки и идущие к ним провода. Контактные пластины можно выполнить из полосок жести.

Для выключателя на корпус выводят два лепестковых контакта, которые будут замыкаться, если зажать паяльник в руке. Контакты желательно изолировать за исключением поверхностей, которые будут соприкасаться при включении. Выключатель необходимо подключить в разрыв одного из питающих проводов.

Такой простейший паяльник на батарейках способен обеспечить мощность 25-40 Вт. Ее вполне достаточно для расплавления большинства оловянно-свинцовых припоев, используемых для пайки полупроводниковых приборов, микросхем, SMD-компонентов.

Как сделать паяльник на батарейках своими руками?

В работе электромеханика или радиоэлектроника одним из важных инструментов является паяльник. Он может быть выполнен в форме ручки. Такие устройства продаются в специализированных магазинах. Если по каким-то причинам воспользоваться обычным паяльником не удается, можно применить портативную модель. Причем сделать ее можно самостоятельно.

Паяльник на батарейках , собранный своими руками, будет внешне отличаться от покупного инструмента. Однако по функциональности он ничем не будет уступать представленным в продаже моделям оборудования. Как создать такой паяльник, интересно будет узнать каждому электромонтажнику.

Назначение портативного паяльника

Мини-паяльник на батарейках предназначен для проведения практически всех видов электромеханических работ. Если другие разновидности подобного оборудования имеют четкую специализацию, этот прибор способен выполнять множество различных операций. Так, с его помощью получится припаять провода, произвести работы с радиатором, восстановить функции сетевого разъема и т. д.

Особенно удобен портативный паяльник при проведении электромонтажных операций с небольшими деталями. Это могут быть микросхемы, небольшие электронные приборы (часы, таймеры и т. д.). Также его применяют при создании самодельных зарядных устройств для телефонов, планшетов и прочих гаджетов. В радиоэлектронике также выполняется множество операций при помощи небольшого портативного паяльника.

При самостоятельном изготовлении представленного оборудования можно добиться высокого качества паяльника. Также стоимость портативного паяльника будет гораздо меньше, чем у покупных моделей.

Особенности

Самодельный паяльник на батарейках будет иметь небольшую мощность. Этот показатель не будет превышать 40 Вт. Однако для полноценной работы этого вполне достаточно. Его можно будет применять в небольшой мастерской, где нет места для применения стационарного инструмента. Подобное оборудование пригодится в условиях, где нет возможности подключения паяльника к электросети.

Также портативные приборы подходят для проведения операций с чувствительными деталями и элементами различных устройств. Паяльники подобного типа используют в своей работе ювелиры, мастера по ремонту часов и даже стоматологи. Заряда батареек обычно хватает на более чем 300 паек.

Единственным недостатком самодельных портативных паяльников считается их внешний вид. Он не будет конкурировать со стильным дизайном покупных приборов. Однако по многим функциональным показателям такой инструмент будет выигрывать.

Материалы и инструменты

Чтобы сделать мини-паяльник на батарейках своими руками , потребуется подготовить некоторые инструменты и оборудование. Это будет простое устройство, которое пригодится в процессе пайки проводов, микросхем и т. д.Мощность его будет составлять порядка 25-40 Вт. Чтобы создать инструмент самостоятельно, потребуется следующее:

  • плоскогубцы;
  • канцелярские нож и ножницы;
  • провод из меди;
  • фольга из меди;
  • нихромовая нить;
  • изолента;
  • металлическая полость для корпуса электронагревателя;
  • силикатный клей;
  • рукоять из дерева или пластика, устойчивая к нагреву;
  • тальк;
  • 2 пальчиковые батарейки.

После подготовительного этапа можно приступать к работе.

Все ее этапы необходимо провести в точном соответствии с указаниями профессиональных мастеров. В этом случае качество паяльника будет высоким.

Если тонкий лист из меди найти не получилось, без него можно обойтись. Его заменяют фольгированным стеклопластиком. Для этого текстолист необходимо нагреть утюгом. Край фольги нужно накрутить на стержень. По мере движения утюга по плоскости листа, металлический лист накручивается в виде трубочки. Фольгу нужно сматывать осторожно, не допуская ее разрывов.

Создание жала

Создавая паяльник от батареек своими руками, следует начать с изготовления его главного элемента (жала). Для этого потребуется достаточно толстый отрезок проволоки из меди. Ее конец с одной стороны необходимо заточить под оптимальный рабочий угол. Эту процедуру производят при помощи канцелярского ножа. Край проволоки также можно обработать напильником мелкой зернистости.

Форма заточки обычно имеет вид кончика отвертки (напоминает лопатку). Рабочая поверхность имеет двугранную конфигурацию. Ее скос должен составлять порядка 45º. Обычно толщина жала равняется около 5 мм в области рабочей поверхности.

Если требуется создать миниатюрный паяльник, толщина представленного элемента может составлять всего около 2 мм. Такое игольчатое жало следует заточить в форме конуса. Если требуется выполнять специальные работы, размер проволоки может быть другим. Также может отличаться и форма жала. Например, острие может иметь любую конфигурацию или толщину.

Рабочую поверхность необходимо покрыть припоем (тонким слоем). Со временем в процессе работы такой слой придется наносить снова.

Электроизолирующая масса

Рассматривая, как сделать мини-паяльник на батарейках, следует уделить внимание процедуре изготовления электроизолирующей смеси. Для этого потребуется клей (силикатный). Его перемешивают с порошком талька. Должна получиться масса с вязкостью похожей на жидкую сметану. Этот раствор необходимо при помощи пинцета нанести на цилиндрическую часть жала. Это действие также можно выполнить инертной пластиной достаточной жесткости.

Смесь талька с силикатным клеем очень липкая. Это немного усложняет работу. Поэтому поверх нее следует насыпать немного пудры из талька. Это позволит избежать прилипание раствора.

Первый этап создания элемента нагрева

Паяльник от батареек своими руками обладает особым нагревательным элементом. Для его изготовления на подготовленное ранее жало надевают трубку из медной фольги. Ее длина должна составлять 3 см. Из трубки должно выходить жало. Его открытая часть не должна быть более 1 см.

Эту конструкцию следует покрыть тонким слоем подготовленной заранее электроизолирующей массы. Конструкцию необходимо высушить над газовой или электрической конфоркой. Температура при этом должна быть порядка 150ºС. Слой нанесенного материала запечется и станет твердым.

Затем на нагревательный элемент необходимо намотать тонкую нихромовую проволоку диаметром 0,2 мм. Ее потребуется около 35 см. Спираль из проволоки наматывают очень аккуратно. Витки должны плотно прилегать друг к другу.

Прямые концы проволоки выводятся за пределы нагревательного элемента. Один из них должен иметь длину 3 см, а другой – 6 см.

Второй этап создания нагревательного элемента

Паяльник беспроводной на батарейках нуждается в применении нагревательного элемента с требуемыми техническими характеристиками. От качества изготовления этой детали будет зависеть работа оборудования. После проведения обмотки, ее покрывают электроизолирующей массой. Процесс сушку над конфоркой повторяется.

Когда раствор клея с тальком высохнет, оставленный конец проволоки длиной 6 см необходимо завести за корпус нагревательного элемента. Его плотно крепят к телу трубки. Далее снова наносится электроизолирующий слой. Процедура сушки повторяется.

На этом процедура изготовления нагревательного элемента практически завершена. Единственное, что еще должен сделать мастер, так это покрыть выходящие концы проволоки электроизолирующей смесью. Ее наносят на проволоку на половину длины. Далее раствор сушат над конфоркой.

Сборка инструмента

Существует определенная последовательность сборки подготовленных заранее элементов портативного оборудования. Ее необходимо внимательно рассмотреть перед тем, как сделать паяльник из батарейки и представленных выше подручных средств.

Концы нагревательного элемента нужно соединить с аккумуляторами. Это можно сделать при помощи двух небольших проволок из меди. Места соединений необходимо обмотать изолентой. Соединенные батарейки следует поместить в подготовленный корпус. Он может быть деревянным или пластиковым.

Чтобы работать с таким инструментом было удобнее, можно изготовить самостоятельно для него подставку. Перед началом работы необходимо проверить качество сборки. Такую модель можно сделать с сетевым шнуром. В этом случае потребуется применять понижающий трансформатор 220/12В.

Отзывы пользователей

Самодельный паяльник на батарейках, отзывы о котором предоставляют пользователи, изготавливается достаточно быстро. Существуют и другие методики создания представленного оборудования. Рассмотренная выше процедура является одной из самых простых. Поэтому она подойдет даже для начинающего мастера.

Создание портативного мини-паяльника обойдется относительно недорого. Если все материалы есть под рукой, собрать инструмент не составит труда. Однако для тех, кто не располагает достаточным количеством времени или умениями, рекомендуется приобрести в специализированном магазине уже готовый паяльник.

Пользователи отмечают, что при выполнении всех пунктов создания портативного инструмента, готовое изделие на порядок отличается от покупных аналогов. Прибор не будет иметь элегантный внешний вид, но его функциональность, долговечность и качество будут выше, чем у средних моделей представленного в продаже оборудования.

Материалы для подставки

Самодельный паяльник на батарейках будет комфортнее в эксплуатации при наличии подставки. Для ее изготовления потребуется металлическая коробочка или крышка, а также куски фанеры прямоугольной формы. Следует подготовить деревянные штапики, саморезы, гвозди, а также скобу W-образной конфигурации.

Стол, на котором будет производиться сборка подставки, нужно застелить (рекомендуется газетой). Из фанеры нужно вырезать планки. Одна из них будет широкая, а две другие узкие. Первая планка будет служить основанием подставки. Две узкие полоски из фанеры необходимо для крепления короба.

При желании в одной из планок можно просверлить отверстия. В них вставляются баночки с подручными материалами (флюс для пайки, канифоль, припой).

Сборка подставки

Создавая паяльник на батарейках , следует правильно собрать и подставку для него. Металлическую коробочку необходимо закрепить при помощи саморезов на узких планках из фанеры. Крепежные элементы врезаются в боковые стенки.

Созданную конструкцию необходимо прочно зафиксировать на широкой планке из фанеры. W-образную скобу из жести прикрепляют напротив отверстий для баночек с подручными материалами. Сюда в процессе работы можно будет класть паяльник.

Под фанерой со скобой следует смонтировать ряд из деревянных штапиков. Это будут ребра жесткости. В железную крышку следует поместить губку из специального целлюлозного материала. Она потребуется в процессе пайки для очистки жала.

Подставка для паяльника готова. В нее можно установить баночки с канифолью и припоем. Пользоваться самодельным паяльником в этом случае будет гораздо удобнее.

Рассмотрев, как создается паяльник на батарейках , каждый желающий сможет самостоятельно собрать подобное оборудование. При наличии достаточного количества свободного времени эту процедуру сможет выполнить даже начинающий мастер. При этом получится создать прибор высокого качества. Он будет функционировать долго и эффективно.

Наши руки не для скуки: самодельный паяльник 12 В из подручных материалов

Паяльник своими руками

Сейчас в магазинах можно приобрести паяльники на любой вкус и цвет. Однако иногда хочется создать что-то своими руками, особенно если свободного времени достаточно. Сегодняшний поэтапный обзор, который в редакцию Homius прислал Леонид Владимирович Оренбуркин из города Тверь, расскажет о том, как сделать паяльник на 12 В из того, что есть под рукой практически у каждого домашнего мастера, увлечённого самоделками.

Отработав долгое время электромонтёром в РЭС (районных электросетях) я вынужден был уволиться по состоянию здоровья, поэтому свободного времени появилось более, чем достаточно. Первое время не знал, чем себя занять. И вот однажды пришла в голову мысль оборудовать небольшую мастерскую. С этого и началось моё увлечение самоделками. Изготовление одной из таких я и хотел бы описать в своей статье в надежде, что это будет кому-то интересно.

Первые шаги: подготовка ручки-корпуса будущего паяльника

Для начала был взят деревянный черенок (лучше брать берёзу или клён), обточен «под руку» и зашлифован. Форму ему можно придать любую, но для первого раза я не стал делать лишнюю работу. Слишком длинным его также не следует делать, хотя, это дело вкуса.

Деревянный черенок, который будет использован в качестве ручки

Далее в работу вступила дрель с толстым сверлом, на котором при помощи изоленты я обозначил ограничитель отверстия. Глубины в 2-3 см для мини-паяльника на 12 В было вполне достаточно. Проделанное по центру ручки с торца отверстие будет служить для установки гнезда питания и протяжки проводов к нагревательному элементу.

С обратной стороны было просверлено идентичное отверстие, которое послужит для установки жала паяльника.

Высверливаем одинаковые отверстия с двух сторон ручки паяльника

Подготовка пазов для питающего провода

На расстоянии 2-3 см от того края, где планируется установить гнездо для питающего штекера, делаем разметку для двух отверстий (по противоположным сторонам). Для удобства замера расстояния можно использовать то же сверло с отмеченной изолентой глубиной. Определив места расположения отверстий при помощи маркера, снова берёмся за дрель, но с уже более тонким сверлом.

Отмечаем точки сверления отверстий под провода

Засверливание под провода следует производить под небольшим углом – так их впоследствии будет проще протянуть. В итоге должно получиться так, чтобы провод входил с торца и под небольшим изломом прокладывался далее, к обратному концу рукоятки, на которой будет расположено жало паяльника.

Высверливаем более тонкие отверстия под углом для упрощения протяжки проводов

Теперь необходимо сделать так, чтобы тянущиеся от гнезда питания вдоль ручки провода не мешали при работе с паяльником. Для этого, от отверстий до того края, где будет расположено жало, я прорезал пазы. Сделать это несложно при помощи обычного канцелярского ножа. Конечно, если бы рукоятка делалась из сосны, резать по волокнам было бы гораздо проще, однако такой материал был «отметён» сразу. Причиной тому стало то, что дополнительное покрытие ручки не планировалось, а значит, была вероятность того, что руки при работе могут испачкаться в смоле.

Прорезаем пазы, в которые впоследствии будет проложен провод

Когда пазы прорезаны, их желательно немного подработать обычным круглым надфилем. Ведь несмотря на кустарное производство паяльника на 12 В, им предполагается работать, а значит, аккуратность здесь будет совсем не лишней. В итоге, получилась рукоятка с отверстиями с двух сторон и пазами под провод, которая готова к дальнейшей работе – сборке начинки устройства для пайки проводов.

Рукоятка готова, можно приступать к сборке

Монтаж гнезда питания паяльника, протяжка проводов

К обычному гнезду, подходящему к адаптеру от старого телевизора, я припаял 2 провода – красный и чёрный, которые были протянуты сначала через центр, а после разведены по двум сторонам ручки сквозь более тонкие отверстия. Гнездо для подключения штекера от блока питания было погружено в рукоятку с торца, после чего зафиксировано при помощи термоклея. Остывает он быстро, после чего, соединение становится достаточно жёстким.

Конечно, можно было сразу протянуть провода от адаптера, отрезав штекер, однако я решил, что вариант с отсоединяемым блоком питания будет намного удобнее не только при хранении, но и в процессе эксплуатации. И, забегая немного вперёд, могу сказать, что не прогадал.

Фиксируем гнездо в рукоятке при помощи термоклея

Выбор медной жилы от кабеля для жала паяльника

Жало не должно быть слишком толстым, чтобы мощности адаптера хватило на его прогрев. Однако и слишком тонкое будет здесь некстати – оно будет гнуться при малейшем давлении, что совершенно неприемлемо. Оптимальная толщина была подобрана методом проб и ошибок. В моём случае она составила 2,7 мм в диаметре.

Медная жила для жала паяльника подобрана

Отрезав кусок медной жилы подходящей длины, я установил его в приготовленное в рукоятке отверстие (с противоположной от гнезда питания стороны). Предварительно оно было заполнено строительным гипсом. Этот материал, помимо жёсткой фиксации жала, играет и другую немаловажную роль. Поглощая тепло, он не даст древесине прогореть под воздействием высоких температур в процессе работы паяльника.

После того, как жало оказалось на месте, следовало подравнять гипс с торца ручки

Выбор блока питания с выходом 12 В для паяльника

Все адаптеры имеют различия по выходной силе тока, поэтому и длину нагревательного элемента в каждом случае придётся вымерять опытным путём. В моём случае, выход составил 12 В/1 А. По сути, большей силы тока для миниатюрного паяльника и не требуется, поэтому таким блоком питания, я остался вполне доволен.

Данные по блоку питания, который я использовал для изготовления паяльника

Замеры длины нихрома, достаточной для работы паяльника

Тонкую нихромовую проволоку, которая была использована для изготовления нагревательного элемента, следовало подключить к блоку питания, чтобы понять, какой должна быть длина. Для этого в брусок я вкрутил 2 шурупа, между которыми она и была натянута. Далее, при помощи «крокодильчиков», которые постепенно сдвигались, я определил размер, при котором паяльник будет разогреваться до температуры плавления припоя. Иными словами, нихром должен раскалиться до красна.

Опытным путём вымеряем длину нагревательного элемента

Подготовка жала, монтаж нагревателя

Теперь было необходимо изолировать жало от нихрома. Для этого был использован кембрик из стеклоткани. Он был одет на медную жилу примерно до середины, после чего зафиксирован по краям тонкой медной проволокой. Стоит отметить, что концы её удалять не нужно – они должны торчать примерно на 4-5 см. В дальнейшей работе это нам пригодится.

«Чехол» из стеклоткани зафиксирован при помощи тонкой медной проволоки

Поверх стеклоткани была намотана тонкая нихромовая проволока, вымеренная по длине ранее, её концы скручены с медными жилками, расположенными вначале и в конце кембрика. Результатом стал полноценный нагревательный элемент, способный повысить температуру жала до необходимой.

Здесь стоит отметить, что чем больше будет длина жала от нагревателя до рабочего края, тем дольше будет происходить повышение температуры. При небольшой мощности блока питания и слишком длинном жале паяльника возможно, что устройство и вовсе не достигнет рабочей температуры. Но здесь можно поэкспериментировать и рассчитать всё так, чтобы в итоге получилось некое подобие паяльной станции, которая имеет меньшие рабочие температуры для работы с микросхемами и иными SMD-элементами.

Нагревательный элемент готов, можно приступать к завершающему этапу изготовления паяльника

Окончательная сборка паяльника с питанием от 12 В

Для финального этапа сборки понадобились ещё 2 куска тонкого термостойкого кембрика. Они были одеты на «усы» тонких медных жил, к которым присоединён нагревательный элемент. Свободные их концы были скручены с проводами, идущими от гнезда питания. Уже после я подумал, что неплохо было бы установить на ручке небольшой тумблер, который позволит отключать подачу напряжения на нагреватель, не вытаскивая блок питания из розетки или гнезда в рукоятке паяльника. Но это уже частности. Если кто-либо из читателей будет собирать такое устройство, стоит иметь в виду такую возможность.

Скручиваем провода максимально плотно – контакт должен быть хорошим

Финальные штрихи: облагораживаем внешний вид самодельного паяльника

Вообще здесь можно обойтись двумя отрезками изоленты, обёрнутыми вокруг ручки, которые зафиксируют питающие провода. Но тут уже дело вкуса. Кто-то захочет обмотать изолентой ручку полностью или использовать иные материалы, которые придадут изделию интересный внешний вид, на работоспособность паяльника это уже никак не повлияет. В любом случае, все электротехнические работы уже выполнены. Можно приступать к первому включению паяльника в сеть и его проверке.

Фиксации проводов в двух местах вполне достаточно

Что происходит при первичном включении: некоторые нюансы, которые нужно учесть

Когда готовый паяльник с питанием от 12 В впервые включается в сеть, и нихром раскаляется, стеклоткань под ним начинает сильно дымить. Этого не следует пугаться – изоляционный слой не сможет прогореть. Упомянул я об этом потому, что один из «мастеров» пытался мне высказать, что паяльник, собранный по моему методу, неработоспособен. А такой вывод он сделал только на основании возникновения дыма после первичной подачи питания на нагреватель.

Спустя буквально минуту, стеклоткань перестанет дымить. Немного подождав, можно попробовать расплавить припой. И вот тут есть ещё один нюанс. Если мощности паяльника недостаточно, чтобы расплавить толстый пруток олова, это не значит, что изготовленный паяльник неработоспособен. Для подобного материала требуются большие мощности и температуры. Стоит взять в качестве припоя тонкую оловянную проволоку. С ней работа пойдёт веселее.

Предлагаю посмотреть несколько фотопримеров работы с новым паяльником.

Готовая спайка – не хуже, чем заводским устройством

Заключение

На сегодняшний день мне уже неинтересно пользоваться паяльником, приобретённым в магазине. Гораздо приятнее держать в руках прибор, который изготовил я сам. Да и работает он ничуть не хуже, чем заводской. В планах самостоятельно собрать полноценную паяльную станцию с датчиком температуры и регулировкой её величины, чтобы можно было перепаивать светодиоды и иные SMD-элементы. А для паяльника, изготовление которого описано в статье, уже почти готов портативный автономный блок питания, состоящий из компактных аккумуляторов на 12 В, приобретённых на одном из китайских ресурсов.

Для подобной работы лучше пользоваться паяльной станцией – велика опасность перегрева элементов

Очень надеюсь, что мой обзор поможет кому-либо из читателей. Вопросы по теме можно задать в комментариях ниже. Не обещаю очень быстрого ответа, но то, что он будет – это несомненно. Также хотелось бы узнать личное мнение читателей о подобной самоделке. Будет ли она полезна для ремонта бытовых приборов в квартире или частном доме? Я же на этом прощаюсь, спасибо за внимание.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
Яндекс.Метрика
