Как сделать маленькую болгарку

Как самостоятельно сделать мини болгарку

Потребность в миниатюрном инструменте существует там, где человек занимается изготовлением сувениров, моделей судов и самолетов, мелких технических узлов и деталей.

Миниатюризация идет по двум вариантам. Первый вариант предусматривает изготовление только миниатюрных инструментов – дисков, фрез и т.д. Второй вариант предусматривает именно изготовление шлифовального инструмента на базе миниатюрных электродвигателей.

Первый вариант — Используя дрель + (Видео)

Первый вариант имеет более простое решение. Допустим, надо изготовить миниатюрный шлифовальный круг, который будет устанавливаться в дрель или шуруповерт. Для этого мы можем взять сломанный диск. На нем с помощью штангенциркуля вычерчиваем круг необходимых размеров. Потом по вычерченному кругу вырезаем будущий миниатюрный диск. В его центре сверлим отверстие, в которое вставляем болтик диаметром 6 мм. Снизу надеваем шайбу и затягиваем гайкой.

Болтик будет являться осью вращения диска. Его мы вставляем в патрон дрели или шуруповерта и зажимаем. Таким инструментом можно резать материалы в труднодоступных местах или имеющих небольшие размеры. Можно шлифовать готовые детали.

Несложно изготовить миниатюрную фрезу для резки мелких деталей из пластмассы или дерева. Для этого берем обыкновенную жестяную пробку от стеклянной бутылки. В центре ее делаем отверстие для установки оси. Осью может служить тот же болтик диаметром 6 мм. Края пробки выравниваем и вырезаем зубчики. Желательно сделать минимальную разметку.

Такая фреза, заряженная в дрель или шуруповерт, способна легко разрезать мелкие деревянные планочки, например, для моделирования. Пластмассы тоже поддаются этому нехитрому инструменту.

Второй вариант — Самостоятельная сборка + (2 видео)

Если поставлена задача — сделать своими руками миниатюрный инструмент, то необходимо изначально подобрать электропривод. В качестве электропривода подойдет моторчик от различных устройств – принтера, старого кассетного магнитофона или от обычной детской электрифицированной игрушки.

В зависимости от мощности электродвигателя можно строить мини болгарку по двум направлением. Первое направление – это использование сетевого источника питания. Например, от старого мобильного телефона. Второе направление предусматривает полностью автономную модель из моторчика, который будет приводиться в действие от батареек или аккумуляторов.

Разница между двумя направлениями в конструкции корпуса. В первом случае место потребуется только для электродвигателя, а во втором надо будет установить батарейный отсек.

Для корпуса очень удобно применить отрезок трубы ПВХ. Если ее диаметр несколько больше диаметра электродвигателя, то на двигатель можно подмотать изоленту. Закрепить двигатель можно с помощью клеевого пистолета.

В качестве заглушек можно использовать пробки, которые одеваются на трубы ПВХ при транспортировке и хранении. В передней пробке необходимо проделать отверстие под вал двигателя, а в задней под провод питания. На корпусе надо закрепить разъем подключения питания и выключатель.

Идеальным вариантом будет возможность закрепить на валу какой-нибудь цанговый зажим. Это позволит использовать стандартные боры, сверла и нестандартные мини фрезы и диски. Если установить цанговый зажим не получится, то можно соединить вал и режущий инструмент с помощью двойного контакта из электрической колодки.

Подобным путем можно изготовить корпус и для мини болгарки с автономным питанием. Только после установки в него двигателя, необходимо установить и блок батарей. Провода от батарей будут подключаться через выключатель, установленный на корпусе.

В обоих случаях на мини болгарках можно использовать и самодельный инструмент и стандартный промышленный – боры и сверла.

Мини болгарка: особенности изготовления самоделки

С момента изобретения болгарки, популярность данного инструмента только увеличивается. Этот инструмент имеет массу преимуществ, благодаря чему он остается востребованным в различных сферах и отраслях жизни. Недостатком стандартной болгарки является тот факт, что она не предназначена для проведения работ с миниатюрными деталями. Такую проблему удалось решить путем выпуска мини-болгарок. Если же инструмент не удается купить, то мини болгарку можно сделать самостоятельно.

Зачем нужна самая маленькая болгарка

Угловая шлифовальная машинка УШМ стандартного типа отличается от мини-болгарки размерами, а в остальном функциональность практически одинакова. Маленькая болгарка применяется преимущественно в таких сферах, где выполняются работы с мелкими деталями. В отличие от шлифовальной машины стандартного размера, при работе с которой нужно держать ее двумя руками, то с мини-болгаркой все гораздо проще. Инструмент имеет малый вес, поэтому оператор может держать ее одной рукой, а второй удерживать деталь.

Применяются мини-инструменты преимущественно ювелирами, где важна малейшая точность при изготовлении тех или иных мелких деталей. Данный инструмент можно использовать при проведении ремонта часов, электроники, мелких деталей. Предназначаются мини-болгарки для резки металлических, пластиковых и деревянных изделий. Востребованность в них возникает даже в быту, когда необходимо отшлифовать, заточить или распилить мелкую деталь.

Важно знать! Если возникла необходимость воспользоваться мини болгаркой, то не обязательно для этого ее покупать. Сделать ее достаточно просто, к тому же для изготовления потребуется минимальный набор комплектующих.

Как самому сделать мини болгарку?

Для того чтобы сделать самостоятельно мини болгарку, понадобится основной элемент – это электромоторчик. Раздобыть его можно в старых кассетных магнитофонах, в машинках работающих на батарейках, можно заказать через интернет, купить в радио-магазинах, или найти на чердаке или в гараже. В качестве питающего элемента такого моторчика можно использовать батарейки, аккумуляторы или сетевой источник питания от мобильного телефона(блок питания). Главное чтобы напряжение и ток источника подходили мотору.

Из моторчика необходимо вывести два проводка, посредством которых будет осуществляться подача питания для его функционирования. В зависимости от размеров моторчика, необходимо подобрать соответствующий диаметр трубы ПВХ, или трубку от чего-нибудь другого. Внутри которой и будет размещаться аппарат. Вал моторчика должен выступать из трубы. В трубке необходимо также оставить место для элементов питания и выключателя.

Важно знать! Электромотор внутри трубки должен быть хорошо зафиксирован, иначе при попытке отпилить что-либо, он будет сдвигаться или вращаться внутри корпуса.

Чтобы сзади заглушить используемую трубу-корпус, можно воспользоваться соответствующими трубными заглушками(если вы использовали стандартную трубу ПВХ) или придумать крышку самостоятельно. Также на корпусе или в задней крышке следует вырезать два отверстия:

Для установки кнопки для запуска и остановки конструируемого аппарата.
Для регулятора оборотов вращения вала электромоторчика. Такой регулятор в готовом виде можно также снять со старого магнитофона.

Кнопку и регулятор рекомендуем расположить так, чтобы мини-болгарку было удобно включать и выключать одним пальцем. Если устройство будет работать на батарейках, то обязательно нужно предусмотреть монтаж съемной крышки, при помощи которой и будет осуществляться замена элементов питания. Если изделие будет функционировать от сетевого источника питания, то можно впаять соответствующее гнездо для его подключения в корпус.

Устройство вала электромоторчика рекомендуем оснастить цанговым зажимом. Это позволит применять в самодельном аппарате всевозможные диски, сверла и разные специальные насадки от бормашин. Цанговый механизм можно найти в магазинах, которые специализируются на продаже электроинструмента или запчастей для электроники.

Специальные диски для работы на мини-болгарке можно приобрести или изготовить самостоятельно путем вырезания их из большого диска. Такая мини-болгарка не подойдет для распиливания металла большой толщины, но вполне сойдет для резки пластика, дерева и прочих материалов. Вот такими несложными действиями можно изготовить нужный аппарат, сэкономив при этом деньги и время, которые вы бы потратили на поиски заводского инструмента.

Если ваша работа профессионально связана с необходимостью использования мини-болгарки, то лучше найти и купить заводской вариант.

Плюсы и минусы

К плюсам самодельного изделия можно отнести только экономию средств, так как практически все комплектующие для изготовления мини-болгарки можно найти в гараже. В отличие от профессиональных мини-болгарок, которые оснащены в комплекте всеми необходимыми насадками, в самодельной УШМ такие комплектующие исключены, поэтому их потребуется покупать или изготавливать самостоятельно.

К минусам мини УШМ можно отнести тот факт, что в ней в большинстве случаев используется маломощный моторчик, в то время как на профессиональных моделях стоят моторы более мощные и надежные.

В завершении следует отметить, что если возникает потребность в приобретении мини-болгарки, то стоит отдать предпочтение моделям известных производителей. Главным преимуществом мини-инструмента является его компактность, благодаря чему можно выполнять работы даже в самых труднодоступных местах. Если человеку по долгу службы приходится часто сталкиваться с необходимостью обработки мелких или миниатюрных деталей, то у него обязательно должна быть мини-болгарка. Советуем почитать статью про самодельную мини-дрель.

Читать еще: Как проверить генератор самостоятельно

Как сделать компактную болгарку для бытового использования

Привет самоделкины! У каждого кто хоть немного занимается сборкой самоделок, возникает потребность в таком инструменте как «болгарка», но если вы не сварщик, да и собственно сварочного аппарата у вас нет. То наверняка у вас нет большой потребности к профессиональному инструменту. Так вот в данной статье мы рассмотрим, как сделать из максимально подручных и легкодоступных средств собрать свою болгарку для мелких работ по дому и в гараже (мастерской). Повторить данную самоделку сможет каждый, и не только из-за того что она проста в изготовление, но ещё и потому, что комплектующие вы сможете достать на любом радио рынке и хозяйственном магазине. В общем, самоделка очень интересная, поэтому давайте не будем тянуть с длинным предисловием, погнали!

Ссылки на основные компоненты оставлены в конце

Для данной самоделки нам понадобится:
— Коллекторный электродвигатель 775 класса. (такие обычно ставят на профессиональные РУ модели).
— Провода
— ПВХ труба с внутренним диаметром максимально похожим на внешний диаметр взятого электродвигателя
— Уголок для ПВХ трубы
— Заглушка для той же ПВХ трубы
— Выключатель
— Стандартный круглый разъём питания
— 110мм заглушка для ПВК труб
— Адаптер для режущего диска
— Режущий диск
— Блок питания на 24В и 2А.

Из инструментов нам также понадобится:
— Паяльник
— Припой
— Маркер
— Циркуль
— Линейка
— Ножовка по металлу
— Винтики
— Дрель с обычным набором свёрл
— Ступенчатое сверло
— Отвёртка
— Ножницы
— Суперклей.

Ну чтож, приступим к сборке. Но перед тем как приступить к сборке данной самоделки следует уделить внимание, на выбор электродвигателя. А именно чтобы в итоге у нас получилась хороший и долговечный инструмент, на двигателе не стоит экономить. А именно двигатель должен быть 775 класса, его вал должен быть установлен на двух подшипниках и при напряжении в 25В должен крутить не менее 13000 об/мин. Ссылка на подходящий вариант указана в конце статьи. Определившись с выбором электродвигателя, для начала припаяем к нему пару проводов, длина которых должна быть не более 15 см.

Вот видео от автора с подробной сборкой и испытаниями данной самоделки:

Вот кстати, кому интересно моё видео о сборке Веб Шутер Человека Паука легко своими руками

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
Источник

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Что можно сделать из болгарки своими руками?

Углошлифовальная машинка – болгарка – работает за счет коллекторного электродвигателя, передающего вращательное механическое усилие на рабочий вал посредством редукторного блока. Основное назначение этого электроинструмента – резка и шлифовка различных материалов. При этом допустимо ее использование в других целях за счет изменения и доработки конструктивных характеристик. Таким образом, расширяется функциональность болгарки, и появляется возможность выполнять ранее недоступные виды работ.

Основные инструменты и материалы

Модифицирование УШМ не предполагает внесение изменений в конструкцию самой болгарки. В большинстве случаев переделка – это сборка навесной рамы, которая инсталлируется на болгарку. Набор инструментов и материалов, используемых для сборки такой конструкции, определяется ее назначением и степенью сложности процесса конструирования. Основными деталями навесного дополнения болгарки являются разнообразные болты, гайки, хомуты и другие крепежные элементы. Основанием же служит несущая рама, изготавливаемая из прочного металла, – железной трубы квадратного сечения, уголков, прутов и других элементов.

Для конвертации УШМ в прибор иного назначения используются дополнительные инструменты. Среди них можно выделить:

электрическую дрель или шуруповерт;
сварочный аппарат;
гаечные ключи;
другую болгарку;
тиски.

Как сделать гриндер из болгарки?

Гриндер – это ленточный шлифовальный станок. Этот инструмент выпускается производителями в самостоятельной модификации. Переделка же болгарки поможет получить доступ к функциям гриндера без покупки дополнительного инструмента. Существует множество модификаций самодельного гриндера. Основное отличие их друг от друга – это степень сложности сборки. Ниже приводится описание переделки болгарки в гриндер одним из самых простых способов.

Для сборки понадобятся следующие материалы:

70 см металлической ленты 20х3 мм;
три болта с резьбой, соответствующей резьбе крепежных отверстий редукторного корпуса болгарки;
несколько шайб и гаек такого же размера;
три подшипника;
небольшой шкив с диаметром отверстия, равным диаметру рабочего вала УШМ.

Сборка рамной конструкции. Основная рама гриндера имеет простейшую модификацию: она состоит из горизонтальной части, выполненной из заготовленной металлической ленты, и прикрепленной к ней крепежной части, имеющей вид буквы «С». Крепежная часть предназначена для закрепления всей рамы гриндера на редукторном корпусе болгарки. Для этого в ней просверливаются отверстия, которые должны совпадать с отверстиями в редукторе. Они предназначены для ввинчивания рукоятки болгарки. Овальная форма отверстий позволит удобнее закрепить раму на УШМ.

Горизонтальная часть гриндера приваривается к крепежной части таким образом, чтобы край первой находился посередине последней. При варке должно соблюдаться правильное расположение ребра горизонтального элемента. Оно должно иметь наилучшее сопротивление поперечной нагрузке, возникающей в процессе эксплуатации гриндера. Установка ременной передачи. Полировочная машина работает по принципу ременной передачи вращательного усилия. В качестве ремня выступает наждачная лента. Для осуществления передачи необходимо закрепить шкив на валу болгарки при помощи гайки соответствующего размера.

На конце рамы гриндера, который является противоположным валу УШМ, просверливается отверстие диаметром от 6 до 10 мм. В него устанавливается болт. Его направление должно соответствовать направлению редукторного вала. На болт одевается несколько подшипников с диаметром внутреннего отверстия, превышающим диаметр сечения болта максимум на 1 мм – это даст подшипникам возможность сидеть плотно и не давать вибрации во время работы будущей ленточной шлифмашины. Подшипники закрепляются на болте шайбой и гайкой.

Завершающим этапом сборки ручного гриндера является подготовка наждачного полотна. Обычная абразивная лента, используемая в заводских модификациях шлифмашин, разрезается в продольном направлении. Ширина отрезанной части должна соответствовать ширине шкива и подшипникам, находящимся на противоположной стороне рамы гриндера. Дополнительная информация. При сборке этой модели гриндера стоит учитывать соответствие длины его рамы длине наждачной ленты. Насадка-гриндер может быть фиксированного размера для ленты определенной фирмы или с возможностью регулировки натяжения.

Для внедрения регулировочных свойств в конструкции изделия нужно проточить имеющиеся отверстия в раме. Речь идет об отверстиях, используемых для крепежа конструкции к корпусу редуктора, а также о том, которое используется для удержания подшипников. В процессе проточки отверстия должны приобрести овальную форму – это позволит сдвигать раму в сторону, регулируя тем самым натяжение ленточной передачи. Для улучшения свойств фиксации натяжения и предотвращения его ослабления во время работы инструмента необходимо под все гайки подложить шайбы ребристого профиля.

Готовая вариация конструкции самодельного гриндера приведена на следующей фотографии.

Самодельная торцовочная пила

УШМ любой модели и размера может быть модифицирована в торцовочную пилу. Торцовочная (маятниковая) дисковая пила – это электрический инструмент (редко аккумуляторный), используемый только в стационарном виде для распила заготовок из различных материалов под острым и прямым углом. Отличия такой пилы от других заключаются в высокой точности распила под заданным углом и сохранении целостности резаного края.

Своими руками можно изготовить инсталлируемую конструкцию, которая позволит использовать болгарку в качестве торцовочной пилы. Для сборки простейшей модификации потребуется подготовить:

деревянные заготовки – лист ДВП, соответствующий размеру будущей рабочей поверхности, различные бруски (можно из того же ДВП);
саморезы по дереву;
болты и гайки;
обычную дверную петлю рояльного типа.

Читать еще: Снегоход своими руками с двигателем

Инструмент, необходимый для изготовления торцовочной пилы:

электролобзик или ножовка;
дрель или шуруповерт;
два сверла – 3 мм и 6-8 мм;
пластиковый затягиваемый хомут.

Процесс сборки. Будущая маятниковая рама торцовочной пилы должна располагаться на твердой, ровной, не шаткой поверхности. Может быть использован стол-верстак или отдельно собранная конструкция. Высота плоскости, на которой будет стоять изделие, должна быть достаточной для комфортной работы. Режущий элемент торцовочной пилы всегда располагается на краю стола или верстака. Этот факт учитывается при сборке самодельной торцовочной пилы.

Размер рабочей плоскости станка определяется размером, весом болгарки и целью ее использования. Для УШМ наименьшего размера подойдет лист ДВП 50х50 см. Его необходимо закрепить на верстаке таким образом, чтобы один его край выступал над полом на 15 см. В середине выступающей части делается прямоугольный вырез, предназначенный для опускания в него режущего элемента болгарки. Ширина выреза варьируется от 10 до 12 см, длина – 15 см.

На одной стороне будет находиться оператор станка, с другой – закрепляется отрезок рояльной петли шириной 5-6 см. Крепление навеса, как и всех остальных деревянных деталей, осуществляется при помощи саморезов. Для этого в заготовке просверливается отверстие 3 мм – это нужно для того, чтобы саморез не разрушал деревянный материал. В этом же отверстии сверлится еще одно – 6 мм в диаметре и 2-3 мм в глубину – потай для шляпки самореза, которая не должна выступать над рабочей плоскостью.

К подвижной части петли прикручивается брус или прямоугольный отрезок ДВП. К нему под углом 90 градусов присоединяется еще одна заготовка сходного профиля – деталь, на которой будет закреплена болгарка. В этом соединении можно использовать усиленный крепежный уголок – это позволит снизить люфт конструкции и исключить возникновение погрешности при распиле.

УШМ крепится к последнему брусу снизу. Для этого в нем просверливается отверстие диаметром, равным диаметру резьбового отверстия в болгарке. В него продевается болт соответствующего диаметра и длины. Любые несоответствия размеров рамы и болгарки компенсируются дополнительными шайбами, гроверами, прокладками. Ее редуктор должен быть выставлен таким образом, чтобы направление движения отрезного диска было направлено в сторону оператора станка.

Задняя часть болгарки притягивается к несущему бруску пластиковым хомутом. Пусковая кнопка должна оставаться доступной для экстренного отключения электроинструмента. К плоскости рабочей области прикручивается деревянный брус 5х5 см, предназначенный для использования в качестве упора для резки заготовки из дерева или металла. Его наличие обеспечит ровное распиливание и отсутствие биения материала. Рассматриваемая конструкция в перевернутом виде и с закрепленной болгаркой может использоваться в качестве самодельной пилорамы. В зависимости от целевого назначения возможно изготовление и портальной рамы для болгарки.

Описанная выше модель торцовочной пилы на базе болгарки показана на следующем фото.

Существуют и более сложные модификации болгарки в торцовочную пилу. Также выпускаются заводские вариации.

Что можно сделать с болгарки: самоделки из болгарки своими руками

Болгарка отлично подходит для применения на стационарном станке и в качестве более точного инструмента, и в качестве двигателя с редуктором для разного рода самоделок. Болгарку очень часто используют для строительных, ремонтных, монтажных задач. Болгарка выгодна тем, что с количеством используемых насадок возрастает число вариантов ее применения.

Отрезной станок / стойка из болгарки

Отрезные дисковые станки очень часто применяются в сфере обработки металла, машиностроении, на производстве мебели, в деревообрабатывающем секторе. Это оборудование подходит и для домашнего хозяйства – оно используется как очень удобный инструмент, чтобы выполнять различные работы в гараже и мастерской.

На отрезном станке удобно выполнять самого разного рода задачи:
• разделять металлопрофиль на отрезки нужной длины;
• раскраивать листовой металл;
• делать однотипные заготовки в большом количестве за короткое время;
• резать керамическую плитку;
• разрезать детали под любым углом, получать пропилы нужной длины и глубины.

Самодельный торцовочный станок по дереву

С помощью торцовой пилы дачник существенно упростит себе жизнь. Пила этого типа предлагается во всех строительных супермаркетах, но фирменный торцовочник – это весьма дорогое удовольствие.

Чтобы не покупать такой инструмент, его можно собрать с протяжкой, используя подручный материал и старые инструменты, которые имеет в своем арсенале практически каждый хозяин. Сейчас мы увидим, как можно собрать самодельную торцовочную пилу своими руками. Пример изготовления торцовочного станка можно увидеть тут.

Как самостоятельно изготовить циркулярку из болгарки

Время от времени в домашней мастерской требуется такой инструмент как циркулярная пила. Однако для этих нечастых задач покупка пилы является невыгодной. В таком случае рекомендуется изготовить циркулярную пилу с приводом от болгарки. Такой вариант намного более дешев, по сравнению с покупкой заводской пилы, чтобы поработать с ней пару часов. Пример такой самоделки вы можете увидеть здесь.

Самодельная газонокосилка

Вместо новой газонокосилки вполне реально собрать модель своими руками – для этого нужна болгарка и прямые руки.

Такая газонокосилка получается менее мощная и с небольшими габаритами. В большинстве случаев на нее вместо ножей устанавливают специальные лески, чтобы стричь траву – это показано на фото. Косилка из болгарки удобна тем, что инструмент можно легко снять и использовать по прямому назначению. Как сделать газонокосилку из болгарки описано здесь.

Электрический велосипед с приводом от болгарки

Сегодня мы рассмотрим, как своими руками собрать полноценный электровелосипед, используя в качестве привода болгарку.

Автор этой конструкции – Александр Крюков. Он вместе с компанией единомышленников собрали эту модель велосипеда своими руками из шлифовальной машинки и подручных материалов. Об этом велосипеде вы можете прочесть здесь.

Самодельный электрический культиватор

Те, кто занимается земледелием, как правило, имеют в арсенале такую технику как культиватор. С помощью этого оборудования можно обрабатывать грунт и при этом не выворачивать большие пласты земли, не нарушать ее плодородный слой. Единственным и существенным недостатком такого аппарата является его цена. Из-за этого фермеры нашей страны часто пользуются ручным или электрическим культиватором, который изготовлен своими руками из болгарки.

Фрезер из болгарки

Штроборез из болгарки своими руками

Болгарку можно применять таких задач как вырезание пропилов в стене. Это пропилы для укладывания проводки, труб, и прочих элементов. Если для такой работы брать стоковую болгарку, глубину погружения диска контролировать очень непросто. Чтобы решить эту проблему, может быть изготовлен специальный каркас.

Такой каркас выполнен в виде подошвы с упором, при помощи которой инструмент можно перемещать вдоль стены с равномерным заглублением. Таким образом поучится штроба нужной глубины. Чтобы изготовить такой штроборез, нужно помнить о таких деталях как защитный чехол и специальный пылесборник. Для последнего может послужить мешок, однако более удобным будет подсоединение шланга от пылесоса.

Как сделать маленькую болгарку

Отрезной станок / стойка из болгарки

Самодельный торцовочный станок по дереву

Читать еще: Антенна для цифровых каналов своими руками

Как самостоятельно изготовить циркулярку из болгарки

Самодельная газонокосилка

Электрический велосипед с приводом от болгарки

Самодельный электрический культиватор

Фрезер из болгарки

Штроборез из болгарки своими руками

Как сделать мини болгарку своими руками. Бывает, что в гараже нужно что-нибудь подрезать или обточить для машины, а «болгарки» под рукой нет. Для таких случаев я соорудил из разного хлама «болгарочку», работающую от 12 вольт (от прикуривателя). Также она применима и в квартире при наличии БП на 12вольт. Дома я использую блок питания от старого компьютера.

Конечно, можно было собрать бормашинку, но среди моего «мусора» специального патрона не нашлось, а нашлось вот что:

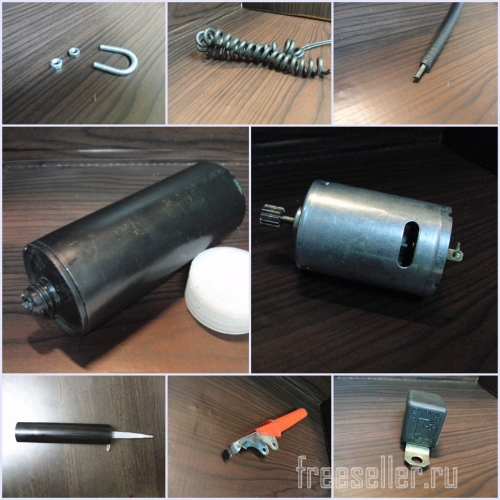

— пустой баллончик от силиконового герметика;
— трос спидометра от автомобиля;
— моторчик от автомобильного компрессора;
— мелкий подшипник (подписан как 625-z);
— витой провод от зарядника для мобильного телефона;
— автомобильное реле;
— винт-стойка для крепления материнской платы;
— пластиковая бутылка 0,5 л;
— зажим типа «крокодил» для проводов;
— провода, гаечки и другие мелочи.

Изготовление мини болгарки

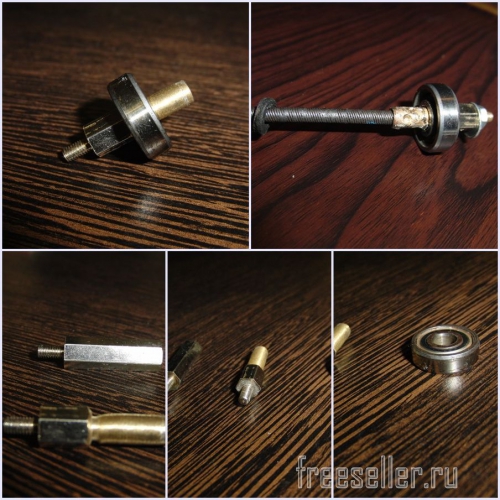

Самая ответственная часть — это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.

Разбираем зажим — крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.

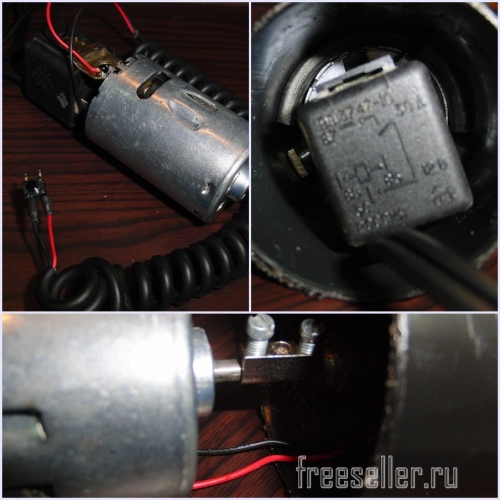

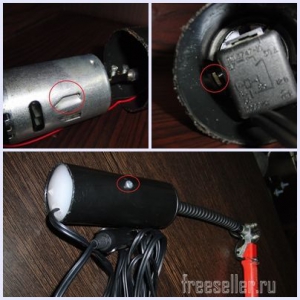

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.

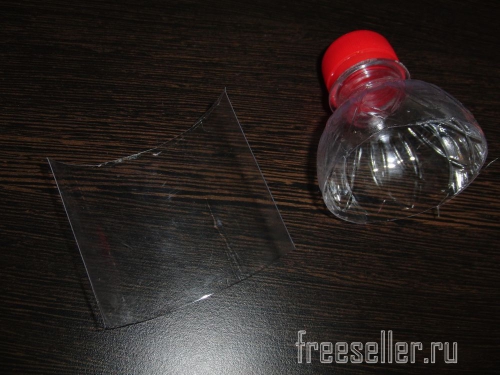

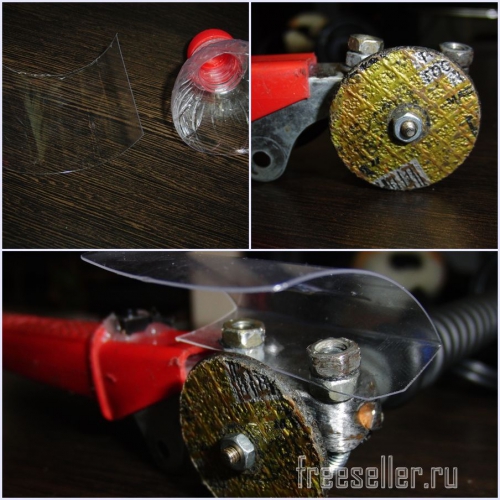

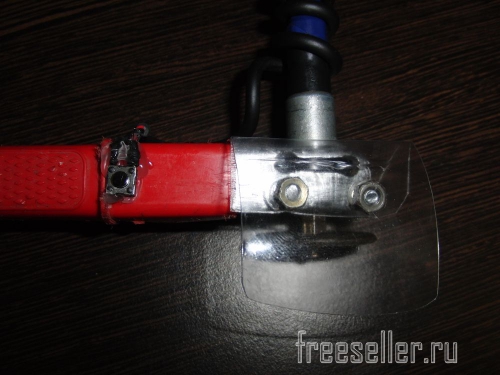

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.

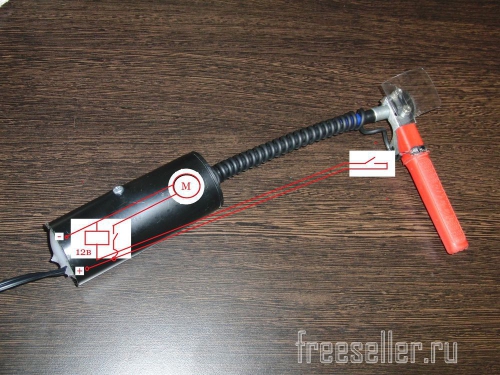

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.

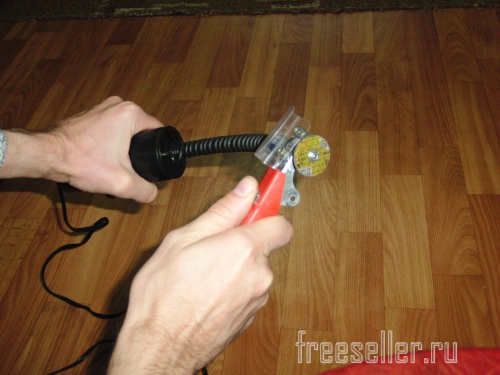

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную «болгарку», только теперь он стал более мобильным.
