Как сделать крыльчатку на электродвигатель своими руками

Охлаждение и устранение нагрева электродвигателей

Наиболее актуальная проблема в теплое время года – это перегрев электродвигателей. В зависимости от условий эксплуатации охлаждение электродвигателя может быть недостаточным, и температура перегрева электродвигателя может подняться до критической отметки. Исходя из своего опыта, могу сказать, если на электродвигатель плюнуть, и он зашипит – значит, крыльчатка охлаждения электродвигателя не справляется со своей задачей.

Хочется заметить, что не всегда жаркая погода может быть причиной перегрева, в любом случае необходимо замерить нагрузку токовыми клещами, а уже потом делать выводы. Жара и перегруз электродвигателя по току – это убийственный коктейль, который угробит любую электромашину. Ну, наверно хватит болтологии, давайте перейдем к способам, которые могут улучшить охлаждение электродвигателя.

Итак, вы плюнули на двигатель и он зашипел, на мой взгляд, отключение электродвигателя от сети не лучший вариант охлаждения. Когда перегретый двигатель крутится крыльчатка охлаждения дает потоки воздуха, которые хоть и плохо, но все же охлаждают электродвигатель. Отключив питание, двигатель еще больше нагревается от остаточной температуры и это может стать критическим фактором, который приведет к замыканию обмоток.

Запомните , если двигатель перегрелся, то постарайтесь снизить на него нагрузку, нагрузку можно снизить исходя из специфики применения. Например, на прессе нужно прекратить подачу сырья, на электродвигателе дымососа закрыть шибер, в общем постарайтесь добиться холостого хода электромашины. Бывают случаи когда снизить нагрузку технически невозможно идет прямой привод и ничего не регулируется, при таком раскладе я останавливаю электродвигатель и быстренько его отсоединяю от исполняемого механизма. После того как исполняем механизм отсоединен его можно включать в сеть. На холостом ходу, крыльчатка охлаждения электродвигателя, снизит температуру железа быстрее и безопаснее чем если бы электродвигатель стоял отключенным.

В случае когда нет возможности снизить нагрузку или механически отсоединить привод, я хочу посоветовать вам старый дедовский способ. Берете ведро холодной воды и большую тряпку, (только применяйте этот способ только при отключении питания электродвигателя) намочив тряпку, выжмите её что бы с неё не текло. Смело накрывайте двигатель этой тряпкой, далее периодически проверяйте её температуру. При необходимости смачивайте её в ведре, и такая процедура охладит двигатель за весьма короткое время. Может вам и покажется странной, такая методика охлаждения, но могу заверить, она действует.

Не всегда заводская крыльчатка охлаждения электродвигателя полноценно справляется со своей задачей. Воздушные потоки идут на ребра охлаждения но они не слишком большие их их силы не хватает для нормального охлаждения. Если учесть что электродвигатель работает на 80% своей мощности и на улице +35C то вентилятор охлаждения электродвигателя никак не справиться со своей задачей. При таких раскладах я делаю самодельную крыльчатку, которую делаю из полосок железа. Хитрость в том что после её установки её лопасти можно изогнуть для наилучшего захвата воздуха (принцип гребного винта) когда будете гнуть лопасти крыльчатки учитывайте вращение электродвигателя иначе поток воздуха будет идти в другую сторону. Такая самодельная крыльчатка охлаждения не пойдет при реверсивном применении электродвигателей так как вращение меняется и изогнутая крыльчатка будет дуть не в ту сторону.

В основном вентилятор охлаждения делается из дюрали которую нельзя гнуть в отличии от самодельной крыльчатки из металла. Обязательно возьмите на заметку такой способ охлаждения электродвигателя с помощью самодельной крыльчатки с изогнутыми лопастями.

И еще один совет, если электродвигатель сильно перегрелся, не поленитесь его разобрать и смазать подшипники, так как под действием высокой температуры смазка может вытечь, и подшипники могут заклинить.

Как сделать вентилятор

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру. Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме. Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

  • двигатель
  • лопасти для вентилятора
  • подставка
  • источник питания

Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.

Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.

В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Пробный запуск и балансировка

Проделываем отверстие в самом центре втулки (с помощью шила), насаживаем на ось моторчика, проводим тестовое включение. Разумеется, перед сборкой необходимо согласовать угол атаки лопастей с направлением вращения моторчика. Иначе вентилятор будет дуть в обратную сторону. Если присутствует вибрация — пропеллер легко отбалансировать, просто подлезая лопасти. Убедившись в том, что пропеллер крутится ровно, и дует куда требуется, приклеиваем моторчик на стойку. Клея не жалеть!

Соединяем шнур USB с питающими проводами двигателя. Конечно, лучше сделать это с помощью паяльника, но учитывая мизерную мощность — можно обойтись простой скруткой. Главное, не забыть заизолировать соединение с помощью изоленты или скотча.

Как определить питающие контакты USB провода

Любой разъем USB состоит из 4 контактов. Средние нас не интересуют, это информационные провода. Питание 5 вольт находится на крайних контактах. Распайка на иллюстрации:

Если вы перепутаете полярность — ничего страшного не произойдет. Просто моторчик будет крутиться не в ту сторону. Как определить напряжение питание двигателя? Искать маркировку незачем. Если в игрушке (где он был установлен) питание от трех батареек (по 1.5 вольта) — значит мотор на 5 вольт. Если от двух батареек — для USB питания он не подойдет.

Компакт диск

Вы не знаете, как сделать эффективный вентилятор из CD? Это проще, чем кажется. Размечаем диск на 8 секторов. Четное количество лопастей проще отбалансировать, если возникнет осевое биение.

Вырезаем лопасти обычными ножницами. Можно выполнить эту работу с помощью строительного ножа, или проплавить сектора паяльником — большой разницы нет. Если вы ненароком сломаете CD, возьмите новый.

Лишние сегменты выламываются, остальным придается аэродинамическая форма пропеллера. Для этого достаточно нагреть заготовку над свечкой или с помощью строительного фена. Если вы ошибетесь с геометрией — всегда можно исправить ситуацию повторным нагревом. В этом преимущество поделок, сделанных из компакт-диска.

В центре конструкции приклеиваем утолщение: любой обломок пластика 5–10 мм. В нем сверлим отверстие для посадки на вал электродвигателя.

Где взять электромотор

В данной конструкции использован привод от дисковода. Питание 5 вольт, обороты умеренные. Вероятнее всего, у вас нет отдельно пылящегося на полке дисковода, его можно найти в системном блоке. Дискетами все равно никто не пользуется, можете смело разбирать его на запчасти.

Удобный плоский корпус мотора позволяет собрать вентилятор на гибкой ножке. Для этого скручиваем кусок медного одножильного провода в косичку, и приматываем к питающему кабелю с помощью изоленты.

Моторчик с пропеллером приклеивается к гибкой стойке либо с помощью термоклея, либо приматывается той же изолентой. Если вы не собираетесь участвовать в конкурсе дизайна вентиляторов, об эстетике можно не беспокоиться.

Потратив 2–3 часа времени, вы получаете удобный переносной «девайс», который можно установить в любом месте, не отходя от компьютера.

Эстетика из пластиковой бутылки

Если вы хотите не только свежего воздуха, а чтобы изделие радовало глаз — используем другие материалы. Базовые комплектующие остаются прежними: двигатель от детской игрушки и старый шнур USB. Кстати, можно подключить такой вентилятор к розетке 220 вольт, используя зарядное устройство для смартфона (с тем де USB портом).

Изюминка конструкции — корпус. Пропеллер изготавливается из пластиковой бутылки. Закрученная пробка послужит осевой втулкой. Стойку можно изготовить из связки соломинок для коктейля.

Элегантное основание собираем из второй ПЭТ бутылки и приклеенного снизу компакт диска. При наличии бесплатных комплектующих, можно установить разъем и выключатель.

Несмотря на «легкость» конструкции, вентилятор получился достаточно устойчивым. При необходимости, можно положить в корпус какой-нибудь груз.

Использование фабричных деталей

Возвращаемся к наличию в домашней мастерской условно ненужных комплектующих для компьютера. Например, кулер от блока питания или системного блока.

Электрическая часть работы сводится к минимуму. Если питание 5 вольт — работаем по схеме: USB кабель. Для подачи 12 вольт придется подыскивать блок питания, или зарядное устройство для телефона. Кроме того, встречаются «турбинки», которые подключаются к сети 220 вольт.

Собственно, чтобы сделать вентилятор из кулера от компьютера, достаточно закрепить его на какой-нибудь подставке. А если вместо USB шнура использовать батарейки, поток свежего воздуха можно организовать в любом месте.

Читать еще:  Заземление сделать самому правильно

Видео по теме

Как сделать простейший электродвигатель своими руками?

Многие радиолюбители всегда не прочь смастерить какой-нибудь декоративный прибор исключительно в демонстративных целях. Для этого используются простейшие схемы и подручные средства, особенно большим спросом пользуются подвижные механизмы, способные наглядно показать воздействие электрического тока. В качестве примера мы рассмотрим, как сделать простой электродвигатель в домашних условиях.

Что понадобится для простейшего электродвигателя?

Учтите, что изготовить рабочую электрическую машину, предназначенную для совершения какой либо полезной работы от вращения вала в домашних условиях довольно сложно. Поэтому мы рассмотрим простую модель, демонстрирующую принцип работы электрического двигателя. С его помощью вы можете продемонстрировать взаимодействие магнитных полей в обмотке якоря и статоре. Такая модель будет полезной в качестве наглядного пособия для школы или приятного и познавательного времяпрепровождения с детьми.

Для изготовления простейшего самодельного электродвигателя вам понадобится обычная пальчиковая батарейка, кусочек медной проволоки с лаковой изоляцией, кусочек постоянного магнита, по размерам не больше батарейки, пара скрепок. Из инструмента хватит кусачек или пассатижей, кусочка наждачной бумаги или другой абразивный инструмент, скотч.

Процесс изготовления электродвигателя состоит из таких этапов:

  • Намотайте на пальчиковую батарейку от 10 до 15 витков медной проволоки – это и будет ротор мотора. Можно использовать не только батарейку, но и любое круглое основание.
  • Снимите намотку с батарейки, постарайтесь не сильно нарушать диаметр витков. Зафиксируйте всю катушку двумя диаметрально противоположными витками, как показано на рисунке ниже. Рис. 1: зафиксируйте обмотку витками
  • При помощи мелкого наждака зачистите концы якоря электродвигателя. Ваша задача – удалить слой изоляции, так как через эти концы будет осуществляться токосъем.
  • При помощи пассатижей согните две скрепки таким образом, чтобы получились круглые петли посредине скрепки. В качестве основания для перегиба петли можно использовать любой твердый предмет, к примеру, спичку. Рис. 2: согните скрепку
  • Зафиксируйте скотчем обе скрепки на выводах пальчиковой батарейки, важно добиться плотного прилегания. Если нужно, намотайте несколько слоев скотча.
  • Поместите в петли концы ротора, он же будет выступать и валом электродвигателя. Зачищенные концы провода должны располагаться на скрепках. Рис. 3: поместите ротор в петли
  • Зафиксируйте под катушкой на поверхности пальчиковой батарейки постоянный магнит.

Простой электродвигатель готов – достаточно толкнуть пальцем катушку и она начнет вращательное движение, которое будет продолжаться до тех пор, пока вы не остановите вал мотора или не сядет батарейка.

Рис. 4: запустите катушку

Если вращение не происходит, проверьте качество токосъема и состояние контактов, насколько свободно ходит вал в направляющих и расстояние от катушки до магнита. Чем меньше расстояние от магнита до катушки, тем лучше магнитное взаимодействие, поэтому улучшить работу электродвигателя можно за счет уменьшения длины стоек.

Одноцилиндровый электродвигатель

Если предыдущий вариант никакой полезной работы не выполнял в силу его конструктивных особенностей, то эта модель будет немного сложнее, зато найдет практическое применение у вас дома. Для изготовления вам понадобится одноразовый шприц на 20мл, медная проволока для намотки катушки (в данном примере используется диаметром 0,45мм­), проволока из меди большего диаметра для коленвала и шатуна (2,5 мм), постоянные магниты, деревянные планки для каркаса и конструктивных элементов, источник питания постоянного тока.

Из дополнительных инструментов понадобится клеевой пистолет, ножовка, канцелярский нож, пассатижи.

Процесс изготовления электродвигателя заключается в следующем:

  • При помощи ножовки или канцелярского ножа обрежьте шприц, чтобы получить пластиковую трубку.
  • Намотайте на пластиковую трубку тонкую медную проволоку и зафиксируйте ее концы клеем, это будет обмотка статора. Рис. 5: намотайте проволоку на шприц
  • С толстой проволоки удалите изоляцию при помощи канцелярского ножа. Отрежьте два куска проволоки.
  • Согните из этих кусков проволоки коленчатый вал и шатун для электродвигателя, как показано на рисунке ниже. Рис. 6: согните коленвал и шатун
  • Наденьте кольцо шатуна на коленчатый вал, чтобы обеспечить его плотную фиксацию, можно надеть кусок изоляции под кольцо. Рис. 7: наденьте шатун на коленвал
  • Из деревянных плашек изготовьте две стойки для вала, деревянное основание и ушко для неодимовых магнитов.
  • Склейте неодимовые магниты вместе и приклейте к ним ушко при помощи клеевого пистолета.
  • Зафиксируйте второе кольцо шатуна в ушке при помощи шплинта из медной проволоки. Рис. 8: зафиксируйте второе кольцо шатуна
  • Вставьте вал в деревянные стойки и наденьте втулки для ограничения перемещения, сделайте их из кусочков родной изоляции провода.
  • Приклейте статор с обмоткой, стойки с шатуном на деревянное основание, кроме дерева можете использовать и другой диэлектрический материал. Рис. 9: приклейте стойки и статор
  • При помощи саморезов с плоской шляпкой зафиксируйте выводы на деревянном основании. Два контакта должны иметь достаточную длину, чтобы касаться вала электродвигателя – один выгнутой части, другой прямой. Рис. 10: точки касания вала
  • Наденьте на вал с одной стороны маховик для стабилизации вращения, а с другой крыльчатку для вентилятора.
  • Припаяйте один вывод обмотки электродвигателя к контакту колена, а второй к отдельному выводу. Рис. 11: припаяйте выводы обмотки
  • Подключите электродвигатель к батарейке при помощи крокодилов.

Одноцилиндровый электродвигатель готов к эксплуатации – достаточно подключить питание к его выводам для работы и прокрутить маховик, если он находится в том положении, с которого сам стартовать не может.

Рис. 12: подключите питание

Чтобы прекратить вращение вентилятора, отключите электродвигатель посредством снятия крокодила хотя бы с одного из контактов.

Электродвигатель из пробки и спицы

Также представляет собой относительно простой вариант самоделки, для его изготовления вам понадобится пробка от шампанского, медная проволока в изоляции для намотки якоря, вязальная спица, медная проволока для изготовления контактов, изолента, деревянные заготовки, магниты, источник питания. Из инструментов вам пригодятся пассатижи, клеевой пистолет, мелкий натфиль, дрель, канцелярский нож.

Процесс изготовления электродвигателя будет состоять из таких этапов:

  • Обрежьте края пробки, чтобы получить две плоских поверхности, на которых будет располагаться провод.
  • Просверлите сквозное отверстие в пробке и проденьте в него спицу. С одной стороны намотайте изоленту. Рис. 13: вставьте спицу и намотайте изоленту
  • В торце пробки вставьте два отрезка проволоки и приклейте их.
  • Намотайте обмотку ротора из тонкой проволоки в одном направлении. Сделайте перемотку якоря изолентой, чтобы витки в электродвигателе не распустились во время работы.
  • Зачистите надфилем концы обмотки электродвигателя и выводы на пробке и соедините их.

Рис. 14: соедините концы обмотки и выводы

Для лучшего контакта можно припаять. Выводы следует согнуть так, чтобы они буквально лежали на спице.

Рис. 15: согните выводы

  • Сделайте деревянное основание, две опоры для вала и две стойки для магнитов. Высверлите в опорах отверстия под спицу.
  • Приклейте опоры на основание и вставьте в них ротор электродвигателя. Зафиксируйте подвижный элемент ограничителями, наиболее просто сделать их из изоленты. Рис. 16: установите вал на стойки
  • Из двух концов проволоки изготовьте щетки для электродвигателя и зафиксируйте их саморезами на основании. Рис. 17: щетки для электродвигателя
  • На стойки приклейте два магнита и разместите их с двух сторон от ротора с минимальным зазором.

Рис. 18: установите магниты

Наденьте крыльчатку вентилятора на вал и подключите к источнику питания – при протекании электрического тока по катушке произойдет магнитное взаимодействие с полем постоянных магнитов, благодаря чему и возникнет вращательное движение. Простейший электродвигатель готов, запитать его можно и от переменного тока в сети, но вместо батарейки вам придется использовать блок питания.

Как сделать крыльчатку на электродвигатель своими руками

В настоящее время в промышленности и быту получили широкое распространение электродвигатели, различные по своей конструкции и назначению. Электродвигателем называют устройство для преобразования электроэнергии во вращательное механическое движение. Состоит он из подвижной части, называемой ротор и неподвижной ― статора. Работа устройства основывается на принципе электромагнитной индукции. При взаимодействии магнитных полей статора и ротора, на последний начинает воздействовать вращательный момент и он приходит в движение.

Электродвигатели обладают очень высоким КПД, который в некоторых особо мощных моделях приближается к 100%. Но в любом случае часть энергии затрачивается на нагрев обмоток, трение в подшипниках, преодоление сопротивления воздуха вращающимися частями и т. д. В связи с этим происходит нагрев двигателя, который увеличивается с возрастанием нагрузки. При перегреве в первую очередь выходят из строя электроизоляционные материалы, что приводит к пробою или перегоранию обмоток. Для предотвращения последствий перегрева, принимаются меры по улучшению отвода тепла и охлаждению электродвигателей.

Способы охлаждения электродвигателей

  1. Свободной конвекцией ― применяется в слабонагруженных и маломощных двигателях.
  2. Принудительное охлаждение ― применяется для двигателей, работающих с небольшим количеством оборотов. Обычно охлаждение осуществляется с применением вентилятора, приводимого в движение другим приводом.
  3. Охлаждение крыльчаткой установленной на вал ротора. Наиболее распространённый вид охлаждения, простой и удобный в эксплуатации.

Крыльчатка применяется для охлаждения двигателя либо путём обдува наружной станины двигателя, имеющей продольные охлаждающие рёбра, либо способом всасывания воздуха внутрь корпуса и обдува обмотки статора и ротора. В зависимости от температурного режима и агрессивности окружающей среды выбирают материал для изготовления крыльчаток:

  • пластмасса ― применяется в неагрессивных средах и температуре потока не выше 30 градусов;
  • латунь ― применяют при температуре не выше 90 градусов в неагрессивных средах;
  • алюминий ― применяют в некоторых конструкциях крыльчаток большого диаметра;
  • нержавеющая сталь ― используется в большинстве случаев, отличается высокой прочностью.

Также материалов, удовлетворяющих техническим требованиям.

Конструкция крыльчатки

  1. Составная ― изготавливается монтажная ступица, на которую затем устанавливаются рабочие лопасти.
  2. Цельная ― из листового материала методом штамповки изготавливаются одной деталью ступица и лопасти.

На количество подаваемого к охлаждаемым поверхностям воздуха оказывают влияние диаметр крыльчатки, угол атаки лопастей, а также тип крыльчатки по отношению к направлению вращения:

  • загнутые вперёд;
  • прямые радиальные;
  • загнутые назад.

Каждая крыльчатка после изготовления проходит процесс балансировки, который позволяет исключить осевые биения и разрушение подшипников. В процессе эксплуатации следует помнить, что необходим постоянный контроль над целостностью защитного кожуха крыльчатки. Она может быть повреждена, что приведёт к перегреву и выходу электродвигателя из строя.

Читать еще:  Как сделать десульфатор своими руками

Вот мимо вас проехал автомобиль — в нем вентилятор охлаждает мотор. Вы зашли в магазин — там зимой в дверях вас встретил теплый поток воздуха, а летом с потолка повеял прохладный ветерок. Это все работа вентилятора. Он — н в холодильных установках, н в кондиционерах. Он охлаждает различную радио- и электронную аппаратуру, помогает нам дома.

Все вентиляторы, которые вы могли видеть, наверное, показались вам очень простыми. Ведь не трудно сделать две-три изогнутые лопатки. И все же, если сделать нх неправильно, то вентилятор сразу приобретет скверный характер: он будет гнать меньше воздуха н шумно работать.

Несколько лет назад инженеры Центрального аэрогндродн-намического института (ЦАГИ) разработали такую форму лопаток, прн которой вентилятор становится малошумным. Рабочее колесо — крыльчатка прн этом очень просто в изготовлении. Оно выполняется нз листового материала. Металлический лист удобен и при ручном изготовлении деталей, и в промышленном производстве. Он легко поддается выколотке и штамповке.

Такой вентилятор вы можете изготовить для комнатных кондиционеров, для оконных и настольных вентиляторов, для охлаждения нли обогрева различной аппаратуры.

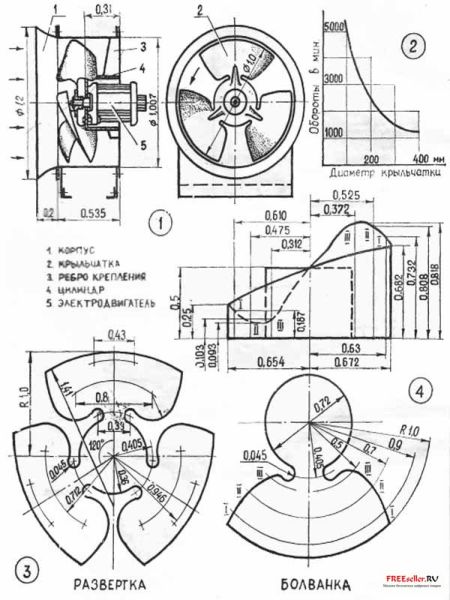

Перед вами общий вид малошумного вентилятора ЦАГИ (см. рис. 1). Он состоит из электродвигателя, корпуса н рабочего колеса (крыльчатки). Вентилятор можно сделать н без корпуса. Но тогда он будет давать не такой мощный поток воздуха. Диаметр вентилятора может быть до 400 мм.

Если у вас есть электродвигатель и вы знаете его максимальное число оборотов, то по графику (рис. 2) вам нетрудно определить, какого максимального диаметра вы можете сделать вентилятор.

Итак, вы решили изготовить вентилятор. Имейте в виду, что шум всей установки складывается нз шума электродвигателя и крыльчатки. Так что если вы хотите получить малошумный вентилятор, то выбирайте н малошумный электродвигатель.

Крыльчатка вентилятора изготовляется из металлического, дюралюминиевого нлн стального листа. Толщина листа выбирается в зависимости от диаметра крыльчатки в пределах 0,5—2 мм. Чем больше диаметр крыльчатки, тем толще следует брать лист.

Сперва сделайте разаертку крыльчатки. Размеры этой развертки приведены на рисунке 3. Здесь цифры обозначают не миллиметры, а долн радиуса лопаткн рабочего колеса. Чтобы получить размеры в миллиметрах, указанные цифры умножьте на выбранный раднус рабочего колеса вентилятора. Затем лопаткам крыльчатки придайте нужный профиль — выколотите их на болванке. Болванку сделайте нз твердых пород дерева по размерам, указанным на рнсуике 4. Здесь размеры также даются в долях радиуса крыльчатки.

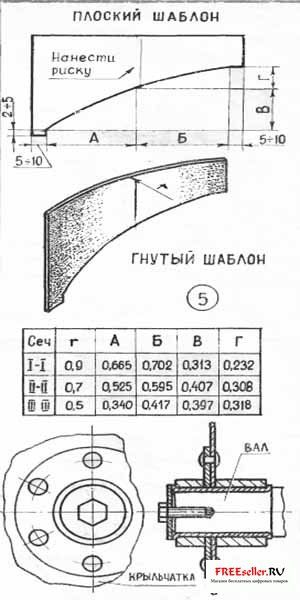

Как получить такую болванку? Она обрабатывается по трем изогнутым шаблонам. Эти шаблоны делаются из плоских шаблонов (рис. 5). Радиусы нзгнба гнутых шаблонов н размеры плоских вы найдете в таблице. Гнутыми шаблонами проверяется правильность изготовления болванкн по трем се-чеиням I—I, II—II, III—III. Концы дуги шаблона совместите с соответствующими вертикальными рисками на боковых сторонах болванкн. Следите, чтобы осевые риски на шаблонах н болванке располагались в одной плоскости. Шаблоны легче всего изготовить нз жестн. Но подойдет любой металлический или пластмассовый лист, только рабочую кромку шаблонов надо делать не толще 0,5 мм.

Рабочая поверхность болванкн должна быть плавной и г: адкой. Для этого ее надо хорошенько проциклевать и зачистить шкуркой. Только после этого на ней можно выколачивать лопатки рабочего колеса вентилятора. Чтобы заготовка крыльчатки при аыколотке не сдвигалась, прибейте ее в центре к болванке. А чтобы повысить жесткость лопаток, после их выколотки у кория лопаткн по осн сделайте небольшие упубления — зиги.

Втулка для посадки рабочего колеса иа ось электродвигателе вытачивается на токарном станке, либо делается вручную такой как показано на рисунке 6. Крыльчатка с втулкой соеднн ются зактепками нли вннтамн.

Когда рабочее колесо вентилятора будет собрано, то обязательно сбалансируйте его статически.

Выше мы уже говорили, что вентилятор можно сделать и с корпусом и без корпуса. На рисунке 1 показан один нз возможен* вариантов конструкции с корпусам. Возможны и другие конструкции.

Малошумный вентилятор вы можете изготовить для комнатных кондиционеров, для оконных и настольных вентиляторов, для охлаждения или обогрева различной аппаратуры.

Перед вами общий вид малошумного вентилятора ЦАГИ (см. рис. 1). Он состоит из электродвигателя, корпуса и рабочего колеса (крыльчатки). Вентилятор можно сделать и без корпуса. Но тогда он будет давать не такой мощный поток воздуха. Диаметр вентилятора может быть до 400 мм.

Если у вас есть электродвигатель и вы знаете его максимальное число оборотов, то по графику (рис. 2) вам нетрудно определить, какого максимального диаметра вы можете сделать вентилятор.

Итак, вы решили изготовить вентилятор. Имейте в виду, что шум всей установки складывается из шума электродвигателя и крыльчатки. Так что если вы хотите получить малошумный вентилятор, то выбирайте и малошумный электродвигатель.

Крыльчатка вентилятора изготовляется из металлического, дюралюминиевого или стального листа. Толщина листа выбирается в зависимости от диаметра крыльчатки в пределах 0,5-2 мм. Чем больше диаметр крыльчатки, тем толще следует брать лист.

Сперва сделайте развёртку крыльчатки. Размеры этой развертки приведены на рисунке 3. Здесь цифры обозначают не миллиметры, а доли радиуса лопатки рабочего колеса. Чтобы получить размеры в миллиметрах, указанные цифры умножьте на выбранный радиус рабочего колеса вентилятора. Затем лопаткам крыльчатки придайте нужный профиль — выколотите их на болванке. Болванку сделайте из твердых пород дерева по размерам, указанным на рисунке 4. Здесь размеры также даются в долях радиуса крыльчатки.

Как получить такую болванку? Она обрабатывается по трем изогнутым шаблонам. Эти шаблоны делаются из плоских шаблонов (рис. 5). Радиусы изгиба гнутых шаблонов и размеры плоских вы найдете в таблице. Гнутыми шаблонами проверяется правильность изготовления болванки по трем сечениям I-I, II-II, III-III. Концы дуги шаблона совместите с соответствующими вертикальными рисками на боковых сторонах болванки. Следите, чтобы осевые риски на шаблонах и болванке располагались в одной плоскости. Шаблоны легче всего изготовить из жести. Но подойдет любой металлический или пластмассовый лист, только рабочую кромку шаблонов надо делать не толще 0,5 мм.

Рабочая поверхность болванки должна быть плавной и гладкой. Для этого ее надо хорошенько проциклевать и зачистить шкуркой. Только после этого на ней можно выколачивать лопатки рабочего колеса вентилятора. Чтобы заготовка крыльчатки при выколотке не сдвигалась, прибейте ее в центре к болванке. А чтобы повысить жесткость лопаток, после их выколотки у корня лопатки по оси сделайте небольшие углубления — зиги.

Втулка для посадки рабочего колеса на ось электродвигателя вытачивается на токарном станке, либо делается вручную такой, как показано на рисунке 6. Крыльчатка с втулкой соединяются заклепками или винтами.

Когда рабочее колесо вентилятора будет собрано, то обязательно сбалансируйте его статически.
Выше мы уже говорили, что вентилятор можно сделать и с корпусом и без корпуса. На рисунке 1 показан один из возможных вариантов конструкции с корпусом. Возможны и другие конструкции.

Как сделать крыльчатку для вентилятора своими руками

Вентиляторы без лопастей выдувают поток воздуха через кольцо, стоящее на подставке. Dyson – компания, создавшая вентилятор без лопастей и без шума. Однако, сам термин «безлопастной» вводит всех в заблуждение, на самом деле лопасти у них все же есть. Маленький вентилятор установлен в подставке и проталкивает воздух через тонкое кольцо — таков принцип работы безлопастного вентилятора.

Я собираюсь собрать своими руками упрощенную версию оригинала. Работать, конечно, будет не так эффективно, но и цена в разы меньше. А еще маленький вентилятор можно взять с собой куда угодно.

Детали напечатаны на принтере Monoprice Maker Ultimate из ПЛА пластика, диаметр сопла 0,4 мм, на подогреваемой платформе.

Шаг 1: Дизайн изделия

Я создал параметрическую модель своего вентилятора в программе Autodesk Inventor с возможностью 3Д-печати. Необходимо помнить, что все детали в итоге будут напечатаны. Исходя из этого, я решил сделать 3 соединяющихся между собой детали с минимальным вылетом и большим основанием, чтобы возможные ошибки печати или моделирования не повлияли на результат. Измерив диаметр вентилятора, я получил внутренний диаметр основания. Закончив проектирование частей, я провел виртуальное моделирование сборки, чтобы убедиться, что забору и выбросу воздуха ничего не будет мешать.

Шаг 2: Печать деталей

Дизайн деталей достаточно прост, поэтому печать прошла гладко. Это была моя первая печать на подогреваемой платформе, и я в восторге от результата. Весь процесс печати занял почти десять часов. Из-за того, что у одной из деталей есть далеко выступающая часть, под нее нужно было сделать опоры. На первой фотографии видно, что одна из опор не выдержала и сломалась. К счастью, мой принтер может печатать подобные выступы. Пробная сборка дала отличный результат.

Шаг 3: Питание

Вместо шнура питания я решил установить разъем, чтобы можно было и от сети запитаться, и от аккумулятора. Добавить отверстие под разъем в параметрическую модель просто, но я не был уверен в расположении этого отверстия и решил сделать его на готовой детали. Сделать отверстие в филаменте очень легко – я просто разогрел паяльник и проплавил в стенке детали отверстие нужного диаметра.

Шаг 4: Вентилятор

Теперь нужно подготовить вентилятор к установке в основание. Я удалил части корпуса вентилятора с помощью пилки, оставив на крыльчатке только опорные рычаги двигателя (они должны быть длиннее, чем лопасти, чтобы между лопастями и стенкой оставалось пространство).

Добавлено позднее: я использовал 5см кулер для компьютера, но позже пришел к выводу, что у него слишком слабый двигатель, я планирую сделать новый безлопастной настольный вентилятор помощнее.

Шаг 5: Установка вентилятора

Чтобы правильно установить вентилятор в опоре, я приклеил к двигателю временный держатель из пенового материала, чтобы держать за него без опаски сломать, пока буду примеряться к месту установки (кулер не должен перекрывать воздухозаборник и касаться стенок корпуса опоры). Потом термоклеем приклеил опорные рычаги к стенкам. Когда клей высох, я удалил временный держатель с вентилятора и включил его, чтобы проверить, сохранился ли зазор. Убедившись, что все в порядке, я подсоединил провода к разъему и снова проверил работу двигателя.

Читать еще:  Самодельный пресс из домкрата своими руками видео

Шаг 6: Заключительные штрихи

После подсоединения проводов я установил оставшиеся детали на места. Детали, сделанные по моему макету, плотно прилегают друг к другу. Но если вы хотите быть уверенным в прочности конструкции, посадите их на клей. Затем я обклеил вентилятор цветной виниловой лентой, чтобы добавить яркий акцент. Я очень доволен результатом – высотой вентилятор 12,7 см, на изготовление ушло всего 130 г филамента.

Сейчас я ищу, чем можно заменить компьютерный кулер. Хоть он и нормально работает, но у простого электромотора намного выше число оборотов.

Спасибо, что уделили время чтению моей статьи.

Шаг 7: Усовершенствование вентилятора

Я все-таки заменил родной слабенький мотор на электродвигатель помощнее. Шестерня с родного мотора села на вал плотно, к ней я приклеил крыльчатку. С обратной стороны я приклеил толстую шайбу и вставил вентилятор обратно в основание. Теперь двигатель находится под лопастями, и, соответственно, старый разъем теперь мешает. Пока я заклеил отверстие от него, а повода вывел наружу через отверстия воздухозаборника. Позже я планирую добавить держатель двигателя.

Еще мне кажется, воздухозаборник нужен побольше. Я хочу либо расширить старые отверстия, либо просто насверлить больше отверстий. Такой апгрейд привел к тому, что вентилятор вибрирует и «гуляет» по столу. Для амортизации нанес слой термоклея на дно. Потом я планирую заменить клей прорезиненным материалом, наподобие того, из какого раньше делали коврики для мышки.

Шаг 8: Файлы чертежей

Выше даны мои чертежи деталей. При переводе файлов в .stl-формат у меня сбились настройки масштабирования, из-за чего размеры деталей сильно уменьшились. У вас, скорее всего, будет автомасштабирование и все размеры сохранятся. Сравните их с чертежами.

Учитывайте мои замечания по улучшению модели. Я планирую переделать основание с учетом своих заметок.
Сразу извиняюсь за названия файлов, первые части были мной забракованы и удалены, а переименовать остальные я просто забыл. Прошу не забывать, что это не профессиональная модель, а уменьшенная версия.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Зонты вытяжные своими руками

Радиальный вентилятор своими руками

Пылесос-стружкоотсос своми руками — Металлический форум — Страница 2

Buy Продам улитку с крыльчаткой., Шепетовка, Хмельницкая область it is not olx

Самодельный улитка вентилятор — Самодельная желонка для бурения скважины.

Вентиляторы центробежные своими руками

Мощный электродвигатель своими руками

Лопасти для вентиляторов своими руками

Радиальный вентилятор своими руками

Крыльчатку для вентилятора своими руками

Вентилятор радиальный своими руками

Улитка-циклон — Тест крыльчатки

Сидения для стульев своими руками

Крыльчатку для вентилятора своими руками

Вытяжка улитка: предназначение, принцип работы, изготовление своими руками

Радиальный вентилятор своими руками

Самодельный термофен для пайки своими руками + Видео

Как сделать вентилятор

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру. Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме. Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

  • двигатель
  • лопасти для вентилятора
  • подставка
  • источник питания

Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.

Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.

В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Пробный запуск и балансировка

Проделываем отверстие в самом центре втулки (с помощью шила), насаживаем на ось моторчика, проводим тестовое включение. Разумеется, перед сборкой необходимо согласовать угол атаки лопастей с направлением вращения моторчика. Иначе вентилятор будет дуть в обратную сторону. Если присутствует вибрация — пропеллер легко отбалансировать, просто подлезая лопасти. Убедившись в том, что пропеллер крутится ровно, и дует куда требуется, приклеиваем моторчик на стойку. Клея не жалеть!

Соединяем шнур USB с питающими проводами двигателя. Конечно, лучше сделать это с помощью паяльника, но учитывая мизерную мощность — можно обойтись простой скруткой. Главное, не забыть заизолировать соединение с помощью изоленты или скотча.

Как определить питающие контакты USB провода

Любой разъем USB состоит из 4 контактов. Средние нас не интересуют, это информационные провода. Питание 5 вольт находится на крайних контактах. Распайка на иллюстрации:

Если вы перепутаете полярность — ничего страшного не произойдет. Просто моторчик будет крутиться не в ту сторону. Как определить напряжение питание двигателя? Искать маркировку незачем. Если в игрушке (где он был установлен) питание от трех батареек (по 1.5 вольта) — значит мотор на 5 вольт. Если от двух батареек — для USB питания он не подойдет.

Компакт диск

Вы не знаете, как сделать эффективный вентилятор из CD? Это проще, чем кажется. Размечаем диск на 8 секторов. Четное количество лопастей проще отбалансировать, если возникнет осевое биение.

Вырезаем лопасти обычными ножницами. Можно выполнить эту работу с помощью строительного ножа, или проплавить сектора паяльником — большой разницы нет. Если вы ненароком сломаете CD, возьмите новый.

Лишние сегменты выламываются, остальным придается аэродинамическая форма пропеллера. Для этого достаточно нагреть заготовку над свечкой или с помощью строительного фена. Если вы ошибетесь с геометрией — всегда можно исправить ситуацию повторным нагревом. В этом преимущество поделок, сделанных из компакт-диска.

В центре конструкции приклеиваем утолщение: любой обломок пластика 5–10 мм. В нем сверлим отверстие для посадки на вал электродвигателя.

Где взять электромотор

В данной конструкции использован привод от дисковода. Питание 5 вольт, обороты умеренные. Вероятнее всего, у вас нет отдельно пылящегося на полке дисковода, его можно найти в системном блоке. Дискетами все равно никто не пользуется, можете смело разбирать его на запчасти.

Удобный плоский корпус мотора позволяет собрать вентилятор на гибкой ножке. Для этого скручиваем кусок медного одножильного провода в косичку, и приматываем к питающему кабелю с помощью изоленты.

Моторчик с пропеллером приклеивается к гибкой стойке либо с помощью термоклея, либо приматывается той же изолентой. Если вы не собираетесь участвовать в конкурсе дизайна вентиляторов, об эстетике можно не беспокоиться.

Потратив 2–3 часа времени, вы получаете удобный переносной «девайс», который можно установить в любом месте, не отходя от компьютера.

Эстетика из пластиковой бутылки

Если вы хотите не только свежего воздуха, а чтобы изделие радовало глаз — используем другие материалы. Базовые комплектующие остаются прежними: двигатель от детской игрушки и старый шнур USB. Кстати, можно подключить такой вентилятор к розетке 220 вольт, используя зарядное устройство для смартфона (с тем де USB портом).

Изюминка конструкции — корпус. Пропеллер изготавливается из пластиковой бутылки. Закрученная пробка послужит осевой втулкой. Стойку можно изготовить из связки соломинок для коктейля.

Элегантное основание собираем из второй ПЭТ бутылки и приклеенного снизу компакт диска. При наличии бесплатных комплектующих, можно установить разъем и выключатель.

Несмотря на «легкость» конструкции, вентилятор получился достаточно устойчивым. При необходимости, можно положить в корпус какой-нибудь груз.

Использование фабричных деталей

Возвращаемся к наличию в домашней мастерской условно ненужных комплектующих для компьютера. Например, кулер от блока питания или системного блока.

Электрическая часть работы сводится к минимуму. Если питание 5 вольт — работаем по схеме: USB кабель. Для подачи 12 вольт придется подыскивать блок питания, или зарядное устройство для телефона. Кроме того, встречаются «турбинки», которые подключаются к сети 220 вольт.

Собственно, чтобы сделать вентилятор из кулера от компьютера, достаточно закрепить его на какой-нибудь подставке. А если вместо USB шнура использовать батарейки, поток свежего воздуха можно организовать в любом месте.

Видео по теме

Ссылка на основную публикацию
Adblock
detector
