Горелка на дровах своими руками

Печь буржуйка на дровах и газе

В последнее время очень часто предпочитаю жить на даче в дали от города, но если в летнее время на улице тепло и комфортно, то осень и зимой очень холодно, конечно можно использовать для обогрева помещения какой-нибудь масляный радиатор или ТЭН, но не у всех на дачах в зимнее время есть свет. у меня слава богу такое имеется.

Несколько лет назад я использовал для отопления дома печь буржуйку, которую сварил на даче из подручного металла своими руками за пару дней. (Подробнее описано в статье: Печь буржуйка своими руками

Но заготовка дров на зиму для отопления и топки бани оказалось проблемой, поэтому и решил немного доработать печку буржуйку для отопления под газ и дрова.

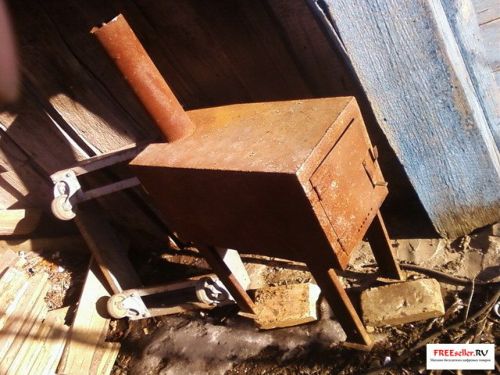

Так как я использовал для изготовления уже готовую печку буржуйку сваренную ранее, пришлось отрезать верхнюю часть печки с помощью болгарки.

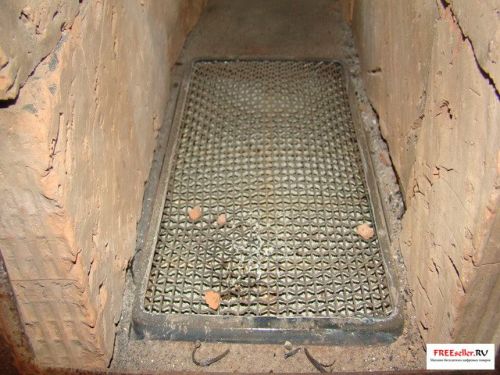

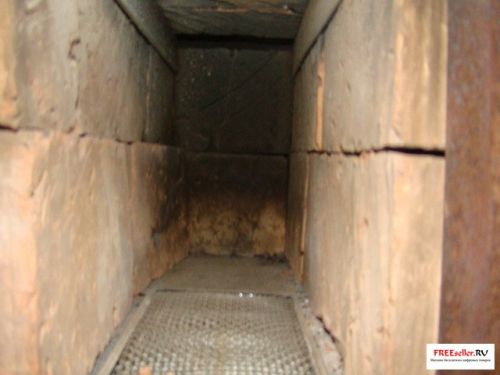

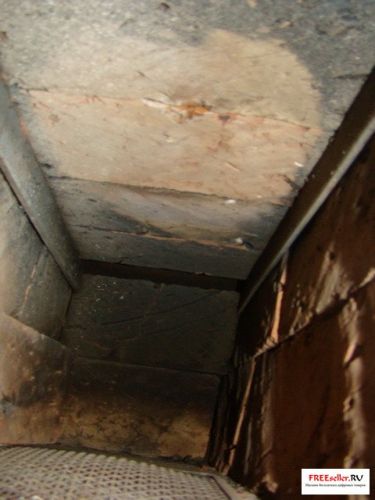

Стенки печки обложены керамическим кирпичом (они дольше сохраняют тепло) и закреплены по краям с помощью металлических уголков.

Затем верхнюю часть крыши заварил обратно.

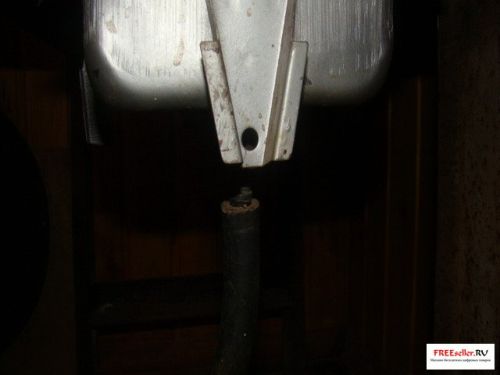

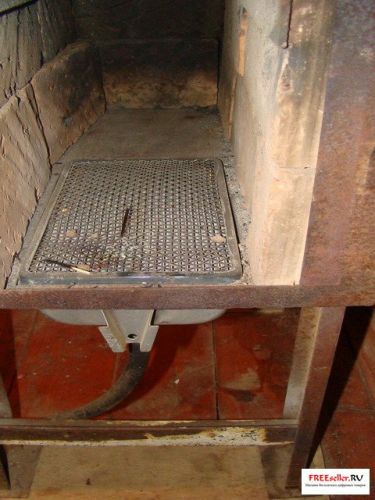

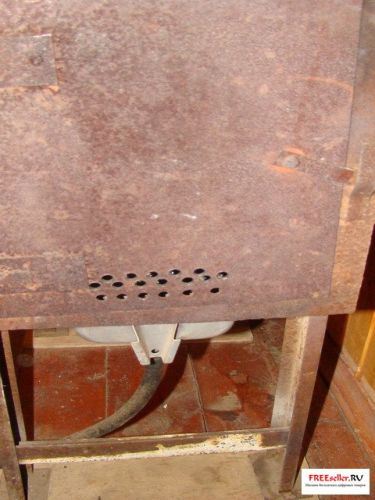

Просверлил внизу печки отверстия и вырезал дырку под газовую горелку, установил инфракрасную газовую с помощью саморезов.

Конструкция получилась очень тяжелой ( установку производили втроем).

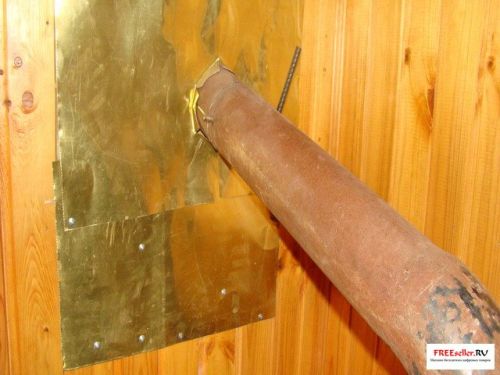

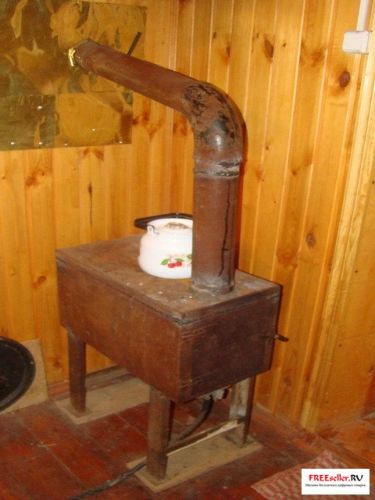

До монтажа подготовили в повешении отверстие в стене под дымоход и установили печку на деревянные подкладки.

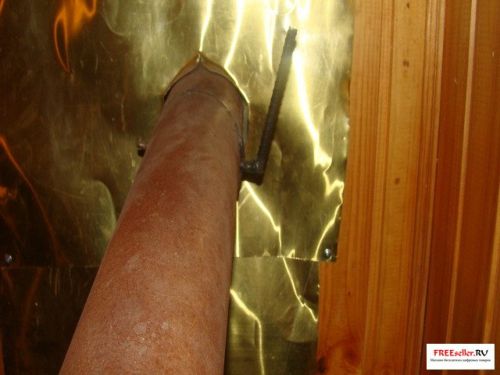

Установили и заварили трубу (в трубе предусмотрели задвижку, как же без нее).

Отверстие между трубой и стеной заделал раствором из глины которую перемешал с крошкой минеральной ваты, затем с внутренней стороны закрыл куском листового металла.

В дверки просверлили несколько дырочек под поддувало

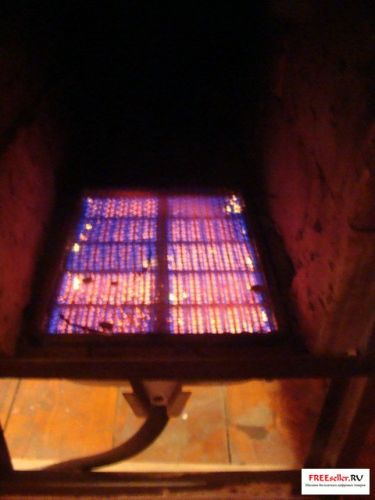

Запуск печки буржуйки

1) Открываем задвижку (задвижкой регулируем уровень тяги, а также КПД печки);

2) Открываем немножко на баллоне редуктор подачи газа;

3) Поджигаем спичкой, для этого достаточно, бросить горящую спичку на горелку;

4) Регулируем мощность подачи редуктором.

Если же решаем затопить печку с помощью дров, закрываем газовую горелку куском листового металла и топим дровами.

При температуре окружающего воздуха

— 15 градусов по Цельсию, (стены дома выполнены в 1 кирпич, и утеплены с помощью минеральной ваты типа Роквул, толщина 5 см с внутренней стороны, площадь примерно 16 кв.м.) на месяц хватает одного баллона газа 40 литров, по нынешним ценам 2011 года это 12 руб * 40 литров = 480 рублей.

ГОРЕЛКА СВОИМИ РУКАМИ фотоинструкция по сборке

Добрый день дорогие камрады! Вот наконец дошли руки выложить фотоотчет (много фоток) по изготовлению горелки работающей на спирту бензине и ацетоне(внимание ацетон не рекомендуется так как очень взрывоопасен), горелка пригодна как для приготовления пищи так и для обогрева палатки так как не чадит, модификаций горелки несколько, девайс эволюционировал по мере тестирования,тут представляю один из модов.

(фотки при нажатии разворачиваются в лучшем качестве)

для изготовления нам понадобяться следующие материалы:

1. Медные трубки d 6 мм три штуки (одна про запас)

2. плашки для нарезки резьбы

3. термо и маслостойкая резина для прокладок

4. песок или мелкая соль и «глухие» гайки для процеса закручивания трубок -форсунок

5. гайки с пресс шайбой

6. шнур хб, и асбестовый шнур (фото см. далее)

7. также понадобиться ваш ящик с инструментом и умелые руки 🙂

для какркаса горелки был выбран кожух от конечного выключателя (хотя можно использовать практически любую жестяную банку, ниже есть видео самой первой горелки изготовленной по подобному принципу и там как раз используется маленькая жестяная банка от леденцов 🙂 )

ниже хбшный канатик для изготовления фитилей и асбестовый шнур для герметизации резьбовых соединений

нарезаем резьбу на обоих концах трубок

глушим трубку гайкой с одной стороны.

засыпаем песок или соль которые вы приготовили, трамбуем и глушим трубку с другой стороны.

подготавливаем что либо дя закрутки трубок в данном случае используется ручка отвертки

сгибаем трубки как показанно на фото.

должно получиться две вот таких заготовки

замеряем глубину топливного резервуара (трубка должна на три мм. не доставать до дна), далее снимаем с трубок заглушки, высыпаем песок нарезаем резьбу до самого сгиба петли и отрезаем концы по размеру резервуара..

чтобы дальнейшая нарезка резьбы шла легче можно натереть заготовку мылом

дадее проделываем шилом или сверлом отверстие в центре петли каждой заготовки.

диаметр отверстия 0.7-1.0 мм

далее стачиваем ножки трубок под конус.

далее накручиваем гайки с прессшайбой до конца резьбы.

получаем вот такие заготовки, следующий шаг — делаем отверстия в трубках ниже пресс шайб

отверстия будут находиться внутри корпуса и выше уровня топлива они служат для сброса излишнего давления, следующим шагом глушим лишние отверстия в корпусе нашей горелки (если вы используете обычную жестяную банку этот шаг можно пропустить)

все резьбовае соединения конструкции обматываем волокнами асбестового шнура для герметизации, далее сверлим отверстия для трубок — форсунок в верхней части кожуха

Читать еще:  Токарные стамески по дереву своими руками

вставляем трубки в отверстия и затягиваем гайками не забывая обернуть асбестовым волокном

далее готовим фитили нам понадобиться хбшный шнур и тонкая медная проволка (примерно как фитили бензиновых зажигалок)

изготовленные фитили проталкиваем в трубки с помощью пластикового хомутика «стяжки» либо с помощью стальной проволки.

после этого готовим резиновую прокладку на крышку-днище нашей горелки и устанавливаем ее.

из той же самой резины делаем прокладку на гайку закрывающую боковое круглое отверстие для заправки топлива. Все горелка готова.

наливаем топливо внутрь через круглое заправочное отверстие при этом помним что дырки на трубках внутри корпуса не толжны быть залиты, через них сбрасывается излишнее давление

затем наливаем пару капель топлива прямо под петли трубок сверху горелки и пожджигаем.

как только топливо сверху прогорит и форсунки нагреются горелка выходит на рабочую мошьность это занимает меньше минуты.

Видео тестов в полевых условиях (кипячение котелка при -27 С ) выложу чуть позже, пробуйте задавайте вопросы буду рад помочь.

видео аналогичных горелок смотрим ТУТ

отдельное спасибо камраду Жмот 🙂 (именно его золотые руки изготовили сей девайс)

как обещал добавляю свое видео действующих образцов

горелка мини, самая первая модификация

горелка финальная(та что описана в статье) тест сравнение, там где стоит котелок вдв горит обычная бензиновая горелка а на форсунках греется котелок солдатский (кстати он % на 20 больше вдвшного и закипел минут на 7 раньше) температура окружающей среды -27 С

Газовая горелка своими руками: делаем из подручных материалов

В домашней мастерской или гараже часто возникает потребность использования газовой горелки. Применение для нее самое широкое – от паяльных работ до ремонта кровли. Не говоря уже о необходимости разогреть металлическую деталь для обработки.

При слесарных работах по металлу, газовой горелкой можно раскалить заготовку с целью последующего закаливания. Если вы занимаетесь электросваркой – при работе с некоторыми металлами необходимо прогревать место будущего шва.

В магазинах инструмента продаются разнообразные приспособления для безопасной работы с огнем. Горелка на пропане может быть любого размера и любой конфигурации. Величиной с шариковую ручку для ювелирной пайки.

Или много сопловая рампа для разогрева битума на крыше:

Преимущество промышленных вариантов заключаются в сертификате безопасности. Однако в конструкции нет ничего такого, что нельзя повторить в домашних условиях. Поскольку любой товар в магазине стоит немалых денег, мы расскажем, как сделать газовую горелку своими руками.

Чертежи и пошаговая инструкция по изготовлению горелки

Подробно рассмотрим нюансы на которые следует обратить внимание при изготовлении горелки.

  • Прежде всего, надо использовать тугоплавкие металлы. Правильно настроенная горелка может выдать до 1000° С, поэтому сопло должно соответствовать температуре пламени;
  • Важно подобрать надежный рабочий кран. Если что-то пойдет не так – в первую очередь перекрывается подача газа, и опасность ликвидируется. Если кран будет пропускать – вам не удастся оперативно загасить пламя;
  • Узел подключения к источнику газа (баллончик с клапаном или 5 литровый пропановый баллон с редуктором) должен быть надежным. Именно при эксплуатации некачественной запорной арматуры происходит большинство аварий.

Рассмотрим типовую схему и принцип работы инжекторной горелки:

По шлангу (1) подается под давлением газ. Как правило – пропан. Давление формируется за счет испарения сжиженного газа в баллоне, и его достаточно для организации устойчивого и направленного пламени. Редуктор не требуется, количество газа регулируется рабочим краном (2).

Запорный кран находится на вентиле баллона. Его функция только открывать/закрывать подачу топлива, остальные регулировки производятся с помощью рабочего крана.

Трубка подачи газа (3) заводит струю в насадку, и оканчивается ниппелем (6), который задает направление пламени. Ниппель с трубкой, в свою очередь находится в так называемом вкладыше (5). Он организует смешивание газа с атмосферным воздухом.

Вкладыш с трубкой и ниппелем фиксируется в насадке с помощью винта. Как правило, горелка выполняется разборной, для чистки и обслуживания ниппеля.

Сформированная воздушно-газовая смесь направляется в сопло насадки (8), где происходит дополнительное насыщение смеси кислородом из воздуха. Для стабильности горения предусмотрены вентиляционные отверстия (7).

Горелку можно изготовить своими руками по чертежу.

Размеры рассчитаны для работы с баллонами до 5 литров.

Об устройстве вкладыша расскажем отдельно, на чертеже указаны все необходимые размеры:

Трубка вкладыша (1) по внешнему диаметру должна быть на пол миллиметра меньше, чем внутренний диаметр насадки. Внутрь вваривается шайба (2) с отверстиями для подачи воздуха. Втулка (3) предназначена для фиксации трубки с ниппелем.

Особенность конструкции в том, что перемещая вкладку внутри насадки, можно регулировать подсос воздуха через вентиляционный отверстия. Это позволяет регулировать температуру пламени в широких пределах.

Насадку можно выполнить из стальной трубы, но лучше будет выточить ее из стальной болванки на токарном станке.
Форма сопла должна быть несколько заужена на выходе, тогда пламя будет форсированным и температура в зоне горения выше. Используется легированная сталь марки 45.

Способов изготовления вкладыша два: Можно собрать его из двух трубок и стальной шайбы с отверстиями. Конструкция паяется тугоплавким припоем, с обильным флюсованием. А можно выточить ее целиком из стальной болванки. Второй вариант предпочтительней.

Читать еще:  Оборудование для хромирования своими руками

Трубка подачи медная или латунная. Со стороны соединения шланга, изготавливается фланец (можно сделать концентрические проточки, для лучшей фиксации). В рабочий торец вкручивается подходящий ниппель. Можно взять его от примуса, или газовой горелки с бытовой плиты.

Нам подойдет второй вариант. Когда горелка своими руками готова, необходимо провести первичную отладку.

Настраивается горелка на том газу, который впоследствии будет использоваться. Вставка слегка фиксируется винтом таким образом, чтобы вентиляционные отверстия быль перекрыты наполовину.

Приоткрыв рабочий вентиль, и перемещая вставку, добиваемся ровного, мощного пламени. После чего окончательно закрепляем ее в насадке.

Если вы сделали все правильно, температура на выходе из насадки достигнет 1100° С.

Переходим от теории к практике. Как сделать газовую горелку, используя подручные материалы:

Насадка изготовлена из автомобильного насоса классической конструкции. Такие предметы часто валяются в гараже без дела.
Сталь используется превосходная, размер подходит для газовой горелки.

В тыльной части нарезаем «розочку», концы сводим к центру. В этот пучок будет вставлена подающая трубка.

Деталь подошла от строительного пистолета для монтажной пены.
Это приспособление для многоразового использования, поэтому сталь там прочная, и покрыта тугоплавким хромом.

Толщина трубки почти 1 миллиметр, для жесткости вполне достаточно.

На конце трубки пистолета находится жиклер с шариковым клапаном, для формирования пены. Шарик выбивается тонким шилом, или цыганской иглой. Полученное отверстие достаточно для подачи газа в насадку. Трубка с насадкой соединена с помощью сварки полуавтоматом.

    • Для соединения конструкции с рабочим краном, использованы обычные сантехнические сгоны с резьбой. Это простая водопроводная труба, никакой особой стали тут не нужно. Та часть горелки, где расположен кран – не нагревается до критических температур. Шаровой газовый кран пришлось покупать;

  • Держак изготовлен буквально из металлолома. Рукоять из подножки от мотоцикла. Слегка обработав болгаркой, мы получаем оптимальную форму. Хомут для крепления к трубе горелки – от руля того же мотоцикла.

Наконец держака одевается мотоциклетная ручка. И теплоизоляция хорошая, и горелка плотно сидит в руке.

На изготовление ушел один выходной день и 100-120 рублей на покупку крана и штуцера для соединения со шлангом.

В качестве бонуса, посмотрите чертеж опробованного миниатюрного приспособления:

Газовая горелка для пайки делается из иглы от капельницы. Подключается к баллончику для заправки зажигалок.

Вывод! Самодельная газовая горелка – реальность. Только соблюдайте осторожность при эксплуатации!

Простой и эффективный способ сделать газовую горелку своими руками — видео

Газовая горелка своими руками

Для людей активно работающих в мастерской или в загородном доме часто возникает потребность нагреть деталь или произвести пайку. Эти задачи позволит решить высокотемпературная газовая горелка, которую можно изготовить своими руками. С её помощью можно производить нагрев деталей для последующей обработки или сварки, закаливать детали, осуществлять пайку, ремонт кровли. Это перечень может быть продолжен.

Все эти задачи могут быть решены с помощью газовой горелки. К таким устройствам относят аппараты, которые обеспечивают смешивание, предварительный подогрев, подачу требуемого объёма газа и кислорода. В ней создаются условия для обеспечения необходимой скорости сгорания полученной смеси и создания необходимой температуры нагрева.

Таких устройств на рынке предлагается большое количество, от специализированных профессиональных (для котлов отопления, кровельных и сварочных работ), до универсальных бытовых горелок на пропане.

Газовые горелки, изготовленные в промышленных масштабах, рассматриваются исключительно с точки зрения надёжности и безопасности при эксплуатации. Однако, очень часто по критерию «эффективность — стоимость» газовые горелки промышленного производства не выдерживают никакой критики. Кроме этого, можно приобрести изделие сомнительного качества или изготовленное в дружественном Китае.

Рассмотрев подробно варианты конструкций подобных горелок, напрашивается однозначный вывод. В этих газовых агрегатах нет ничего сложного. Поэтому многие стараются изготовить такой аппарат в домашних условиях. Получается удобная и дешёвая газовая горелка своими руками.

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

  • Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
  • Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
  • Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
  • Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
  • Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
  • Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
  • Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
  • Газовые горелки для печи, каминов, систем отопления.
Читать еще:  Лазерная рулетка своими руками

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

Конструкцию подобных газовых аппаратов разрабатывают с учётом удобства в эксплуатации, профилактики, ремонта. Поэтому они должны быть легкоразборными. Это упрощает процесс обслуживания и ремонта.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

  • корпуса (обычно его изготавливают из металла);
  • редуктора, который крепится на баллон (применяют готовый прибор);
  • форсунки (изготавливают самостоятельно);
  • регулятор подачи топлива (по выбору);
  • головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

Корпус горелки изготавливают из стали. Рассекатель делают из латунного прутка. В корпусе рассекателя сверлят несколько отверстий (обычно более четырёх). Это позволит создать хорошую циркуляцию кислорода на выходе горелки.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.
