Зарядное устройство для алкалиновых батареек

Зарядные устройства

Зарядное устройство для алкалиновых батареек

«Сели» батарейки, и как всегда ─ не вовремя :- (, скорее всего, у каждого, имеющего дело с мобильными устройствами, возникала такая проблема. Что многие в таком случае делают: выбрасывают отработанный источник питания, покупают новый, и история повторяется.

Наверное, многие слышали о таком процессе, как регенерация батареек, т. е, восстановление, повторная зарядка. Давайте рассмотрим устройство для зарядки алкалиновых батареек и разберемся каккие батарейки стоит заряжать, а какие, все-таки, можно выбросить.

Схема довольно тривиальна. Стабилизатор напряжения снижает напряжение питания (которое может быть взято от автомобильного аккумулятора) до 5 В. Дополнительный регулируемый стабилизатор напряжения на транзисторах снижает напряжение до значения напряжения регенерации 1,95 В. Причина использования двух уровней напряжения -распределить выделение тепла более равномерно, и получение более стабильного напряжения. Но если ваш блок питания выдает стабильные 4 ─ 6 В, стабилизатор на 7805 можно не использовать.

Рис. 1 Устройство для зарядки батареек

Симметричный мультивибратор на транзисторах VT1, VT2 генерирует импульсы частотой 10 Гц. Этот сигнал подается на транзисторные ключи. Т. о, батарейки в данной схеме заряжаются импульсным током. В некоторых публикациях рекомендуется заряд чередовать с разрядом батарейки на нагрузку. Но практика показывает, что достаточно дать батарейке просто «расслабиться» после импульса заряда, это и делает данная схема.

Так что же делать, регенерировать или выбросить?

Не перезаряжайте батарейки, если:

  • батарея глубоко разряжается ниже 0,8 В
  • батарейке более 3 лет
  • присутствуют следы утечки электролита или контакты сильно проржавели
  • крышка в сторону минуса вздута, что указывая на внутреннее давление
  • батарея длиннее, чем прежде (предполагается, что вы измерили её)))

Восстанавливайте батарейку, если:

  • уровень напряжения составляет от 1,0 до 1,4 В
  • батарейке меньше, чем 1-2 года
  • это высококачественная батарейка, как правило, известного производителя и имеет высокую цену
  • минусовая сторона не имеет ни малейшего следа протечки электролита

Использовать или нет перезаряженные батарейки, личный выбор каждого, но повторно я их использую в недорогих устройствах: фонарике, радиоприемнике, зарядке для мобильника, в настенных часах.

Обзор напряжений

  • 1,5 В -Номинальный напряжение для цинковых и алкалиновых элементов
  • 1,56 В — Типичное напряжение для новой батарейки
  • 1,6 В — Буферизация батарейки начинается, но регенерация еще не началась
  • 1,65 В — Типичное напряжение буферизации, начало регенерации
  • 1,70 В — Восстановление происходит, но батарейка заряжена не полностью
  • 1,75 В — Правильный уровень напряжения для восстановленных батареек.
  • 1,80 В- Очень высокое напряжение, высоким риском утечки.
  • 1,85 В- Скорее всего батарейка повреждена

Сколько длится регенерация?

Это зависит от состояния батареи и её возраста . Вот почему мы не можем так легко определить критерии остановки заряда, как это, к примеру, с NiMH элементами.
Все определяется экспериментально: восстановление может продолжается 6 часов до повышения напряжения до 1,7 В, а может за 3 часа, и за это время напряжение поднимется до 1,75 В, все индивидуально.
После нескольких экспериментов, чтобы автоматизировать процесс, вы можете использовать самодельное или покупное реле времени.

Только что восстановленные батарейки имеют повышенное напряжение, поэтому их необходимо немного разрядить, подключив на несколько минут лампочку. Когда напряжение снизится до 1,65 В, батарейка отправляется на карантин, т. е. они должны полежать. Автор хранит их на салфетке в пластиковом лотке. Это делается на случай возможной утечки электролита из батарейки.

Как часто я могу восстановить батарейки?

Обычно батарейку заряжают 5 раз. Чем старше батарея, и чем чаще она была регенерирована, тем меньше она может отдать энергии нагрузке.

Можно ли батарейка взорвать?

Нет. Хуже, что может произойти в случае перезаряда, это то, что поверхность минусового электрода вздуется, и электролит начнет выливаться.

Профилактические мероприятия против возможной утечки

Можно обернуть батарейку в районе отрицательного полюса отрезком туалетной бумаги или ткани, силиконовая смазка контактов и дополнительная ткань в батарейном отсеке зарядного устройства.

Зарядка щелочных батареек зарядным устройством — почему лучше не рисковать

Большая часть современных приборов работает не от сети, а на батарейках. За все время своего существования они не раз изменяли свой облик, постоянным оставался лишь принцип работы. Алкалиновая батарейка называется еще щелочной.

Конструкция и принцип работы алкалиновой батарейки

Элементы подобной конструкции впервые появились на рынке в 60-х гг. Свое наименование они получили из-за надписи на корпусе. Щелочными их стали называть из-за электролита, который находится внутри.

В остальном батарейка не отличается устройством от других представителей этой группы элементов питания. Реакции, идущие внутри, похожи на те, что происходят в солевой батарее. Отрицательный электрод расположен в цинке, а положительный находится в оксиде марганца.

В отличие от нее, в щелочной не образуются газы, поэтому нет необходимости создавать камеру-сборник. Поэтому полезный объем щелочной батареи больше, чем у солевой.

Отрицательный электрод занимает в ней только 30%. У солевого электролита он составляет весь объем стакана.

Схема строения батареи

В центре батареи находится электрод. Он представляет собой смесь порошка цинка, загустителя состава и электролита. На батарейки идет только цинк повышенной чистоты с добавкой нескольких металлов. Данная схема исключает в их составе ртуть.

Плюс и минус разделены мембраной, которая пропитана цинком. Она не позволяет положительной и отрицательной составляющей перемешиваться.

Первый электрод представлен смесью марганцевого оксида и графита. Положительного вещества в щелочной батарее в 1,5 раза больше, чем в солевой.

Поскольку в ходе работы устройства газы не выделяются, корпус батарейки герметичен. У нее есть защитный клапан, предохраняющий ее от взрыва. Выпускаются щелочные батареи с разным напряжением — от 1,5 до 12 В.

Можно ли зарядить алкалиновую батарейку

Щелочное устройство теряет свой заряд при длительном хранении. За год исчезает около 10%. Вопрос, можно ли зарядить алкалиновую батарейку, утрачивает свою остроту.

Помимо щелочных, появились и другие типы изделий, которые служат еще дольше и эффективнее. Поэтому чаще всего намного выгоднее приобрести новую модель, которая стоит не так и дорого, чем пытаться зарядить старую.

Следует выяснить, можно ли заряжать алкалиновую батарейку. Способы обновить щелочное устройство есть, но сами производители предупреждают, что делать этого не стоит. Итог такой процедуры никто не сможет предсказать.

Производители пошли на встречу потребителям и разработали модели с возможностью повторной подзарядки.

  1. При восстановлении простого устройства может произойти утечка электролита или разгерметизация.
  2. Чем чаще пытаются зарядить такую модель, тем выше риск возникновения проблем.
  3. В батареях-аккумуляторах такой угрозы нет. Даже если элемент питания неоднократно заряжался.

Заряжаемые щелочные батареи

Впервые новый тип батареек появился в Канаде в конце 80-х гг. В отличие от простого аккумулятора, их нет необходимости заряжать. Они готовы к эксплуатации сразу. После того как элемент истощит свои резервы, его можно поставить на зарядку и использовать вторично.

Подобные алкалиновые устройства занимают переходное положение между простыми конструкциями и аккумуляторами. Напряжение данной модели равно 1,5 В и остается таким до конца ее работы.

Производители утверждают, что их батарейки можно заряжать в зарядном устройстве до 50 раз. Перезаряжать конструкцию полностью — только 20 раз.

Элементы с восстанавливаемым зарядом имеют стандартные размеры, по классификации их относят к группам AA, AAA, C, D. Их лучше применять в приборах с низким уровнем потребления тока и тех, которые работают периодически. К таким устройствам относятся пульт, фонарь. В некоторых государствах эти элементы используются чаще, чем простые щелочные.

Иногда приборы изначально продаются в комплекте с зарядкой к ним. Блоки питания для нее чаще всего ориентирован на элементы класса АА.

Если только они не будут работать в маломощных приборах короткое время. Щелочные конструкции с восстанавливаемым зарядом занимают свою нишу. В торговых точках их можно встретить на полках и возле касс. Их стоимость выше, чем у простых батареек, но все расходы окупаются за счет более долгого срока использования.

Можно ли зарядить алкалиновые батарейки

Почти каждый современный человек имеет устройство, для работы которого требуются аккумуляторы или батарейки: телевизионный пульт, настенные часы, сотовый телефон или фотоаппарат. Все эти гаджеты стали настолько обыденными, что никто уже не пытается вникнуть в суть функционирования их элементов питания, а между тем, с момента изобретения прототипа современной батарейки миновало уже больше двух столетий.

Выбор типа батареек напрямую связан с устройством прибора, где они будут использоваться. Алкалиновую (щелочную) батарейку относят к марганцево-цинковому источнику питания. Реакция, необходимая для генерирования электричества, создаётся за счёт щелочного электролита. Алкалиновые батарейки (на их корпусе часто можно обнаружить надпись alkaline) нашли широкое применение в устройствах, потребляющих малое количество энергии, например, в портативном фонарике, электрической зубной щётке. Рано или поздно любой элемент питания исчерпывает свой резерв. Можно ли зарядить алкалиновые батарейки? Есть ли способы реанимировать старые источники тока или же придётся покупать новые?

Читать еще:  Как заклеить резиновую игрушку

Принцип действия алкалиновой батарейки

Принцип действия этого щелочного источника питания довольно прост. Его описал итальянский физик Алессандро Вольта в далёком 1782 году. Учёный сконструировал гальванический элемент, в котором цинковый анод и медный катод погружались в раствор серной кислоты. Разница потенциалов двух металлов, опущенных в электролит, создавала электрический ток.

Своему названию этот вид батареек обязан веществу, выполняющему функцию проводника тока, а именно — концентрированному раствору щелочи. Производят электролит, используя в основном гидроксид калия или гидроксид натрия.

Другими обязательными участниками электрохимической реакции в алкалиновом элементе становятся — отрицательный электрод (из цинка) и положительный электрод (из оксида марганца). В зависимости от типа источника тока напряжение может составлять 1,5–12 В.

Конструкция алкалиновой батарейки

Размер цилиндрического элемента аналогичен размеру элемента марганцево-цинковой системы с солевым электролитом. Однако между устройством алкалиновых и солевых источников тока есть некоторые различия: алкалиновые батарейки отличаются вывернутой конструкцией. В элементе питания, где присутствует щелочной электролит, цинк находится в порошкообразном состоянии. В связи с этим, цинковый стаканчик заменяют стальным никелированным цилиндрическим корпусом, служащим токоотводом электрода со знаком «+».

В активном состоянии происходит прессование положительного электрода к внутренним стенкам корпуса. В щелочной элементе, как правило, есть возможность размесить большее количество активной массы положительного электрода, нежели в солевом аналоге такого же размера. Так, в щелочной батарейке типа D может быть расположено 35–40 г диоксида марганца. Солевой элемент питания подобного типоразмера вмещает не более 25–30 г электролита.

Сепаратор предварительно пропитывают электролитом, а затем вставляют во внутреннюю полость, заполненную активной массой анода. Сепарационным материалом может выступать гидратцеллюлозная плёнка или какой-нибудь нетканый полимерный материал.

По оси химического источника тока размещают токоотвод (из латуни) катода, а в полость между латунным токоотводом и сепарационным материалом вводят анодный состав, состоящий из цинкового порошка. Важно, чтобы перед этим цинковый порошок был пропитан загущённым электролитом.

На производстве нередко в качестве электролитов используют щелочи, заранее насыщенные цинкатами. Такая мера снижает расход щелочи на начальном этапе эксплуатации. Помимо этого, присутствующие цинкаты в электролите тормозят развитие коррозионного процесса.

Отличия солевых батареек от алкалиновых

Как солевые, так и щелочные элементы питания долгие годы не теряют популярность среди потребителей. Тем не менее, между этими видами батареек есть целый ряд различий.

Солевые:

  • Если их не использовать в течение двух-трёх лет с момента выпуска, то велика вероятность, что они полностью разрядятся.
  • Восприимчивы к температурным перепадам, что существенно сказывается на сроке хранения.
  • Внутренние химические процессы, протекающие ближе к концу срока эксплуатации, зачастую провоцируют вытекание содержимого батарейки.
  • Не отличаются высокой ёмкостью.
  • Имеют непродолжительное время работы.
  • Не способны выдержать высокую нагрузку, поэтому пригодны лишь для приборов с низким уровнем энергопотребления: часов, кухонных весов, пультов дистанционного управления.

Щелочные:

  • Работоспособность сохраняется и через пять лет после покупки.
  • Практически невосприимчивы к колебаниям температур.
  • Не протекают.
  • Имеют удельную ёмкость, превышающую аналогичный параметр у солевых элементов, минимум в 2 раза при малоточной нагрузке и в 5–10 раз при высокоточной нагрузке.
  • Подойдут для устройств с любым уровнем энергозатраты, но лучше всего себя демонстрируют в условиях постоянной нагрузки.

Можно ли зарядить алкалиновую батарейку?

Рынок гальванических элементов разнообразен. Ежедневно с конвейеров сходят миллионы самых разнообразных батареек. Есть масса дешёвых экземпляров, доступных каждому. Их можно приобрести на кассе любого супермаркета или в магазине электротоваров. Таким образом, вопрос о том, можно ли заряжать щелочные батарейки, потерял свою актуальность. Из школьного курса химии всем известно, что при нагревании едкой щелочи, которая содержится в батарейки, может произойти бурная химическая реакция. Обратный ток зарядного устройства, проходя через замкнутое пространство, провоцирует закипание батарейки и даже тепловой взрыв.

В случае если, элементу питания удалось пережить единичный цикл заряда, его ёмкость всё равно не увеличится до первоначального уровня. Любая щелочная батарейка, скорее всего, в скором времени снова потеряет свой заряд. При этом, может произойти разгерметизация корпуса и вытекание электролита, а это может вызвать поломку устройства, потребляющего энергию. Выходит, что вместо желаемой экономии можно попросту угробить дорогостоящее устройство.

Для тех, кто готов рискнуть или нуждается в экстренной подзарядке, потому что возможности купить алкалиновую батарейку на данный момент нет, есть несколько хитрых способов продлить жизнь источнику тока.

  1. Берут блок питания и включают его в сеть. Далее, используя провода, подсоединяют элемент к адаптеру. Нельзя забывать о соблюдении полярности: минус подключают к минусу, а плюс обязательно к плюсу. Полярность обычно указывают на верхней части корпуса элемента питания. Нагревают гальванический элемент до 50 градусов, после чего отключают питание и охлаждают. Затем в течение двух минут подключают зарядное устройство к сети и тут же отключают его. После проделанных манипуляций элемент питания закидывают в морозильную камеру на 15 минут.
  2. Произвести зарядку старой батарейки можно нагреванием последней. Этот способ таит в себе опасность — всё может закончиться взрывом. Разряженный объект помещают в кипяток на 30 секунд — и батарейка на какое-то время вновь пригодна к использованию.
  3. Подзарядить алкалиновую батарейку можно путём уменьшения её объёма. Для этого её нужно сплющить с помощью рук.

HG-1412F++: ААААА-зарядник, умеющий заряжать одноразовые щелочные (алкалиновые) батарейки.

  • Цена: 4,6 бакса (МистерТао, без доставки)
  • Перейти в магазин

Сегодня попробую оборзеть очередную железку «с изюминкой», которая (изюминка) вроде бы ещё не попадала в поле зрения муськи. Речь пойдёт о заряднике для пальчиковыхмизинчиковых аккумуляторов и щелочных (алкалиновых) батареек тех же типоразмеров (ААААА). Краткий итог: обещанное зарядник сумел – зарядил до 1,52 вольта две разряженные до 0,8 вольта щелочные батарейки. Обычные, одноразовые (подчеркну для ясности). Но испытуемые батарейки этот вольтаж удержали недолго. Поскольку результат неоднозначный, восторженно хвалить не буду. Но и ругать прибор особо не за что пока. Подробности под катом.

Итак, началось всё с интернет-баек о самодельных чудо-зарядниках, которые по 5-10 раз перезаряжают импульсным током одноразовые батарейки. В байки поверил и поискал нечто на таобао. Нашёл, и не одно. Начал выбирать, какая из них больше других ещё всякого умеет. После погружения в тему образовался кругозор на предмет «что они вообще сейчас умеют». Вот примерный портрет «идеальной» зарядки (имхо).

Она всеядна по типоразмерам: в неё воткнутся все «пальчиково-бочоночные» (+«Крона» и даже от мобильников в некоторые втыкаются), по напряжениям заряда: 1.2, 3, 3.7, 9 вольт, по типам аккумов: зарядит все никелевые (кадмиевые, металлгидридные и даже цинковые), все литиевые (ионные, полимерные) и щелочные одноразовые.

Она «умная» (заряжает по оптимальным алгоритмам, сама разряжает, сама выключается или поддерживает минимальный ток подзаряда) и наглядная (индикаторами или даже дисплеем она показывает все этапы, токи).

Возможно, даже имеет зачатки диагностики: измеряет ёмкость, степень износа аккума. Она, конечно же, многоканальная: каждое гнездо независимо от соседних. И она — карманных размеров.

«Всё в одной» не нашёл. Попадались и очень всеядные и очень наглядные и очень умные. Но с остальным у каждой было хуже и главное: ни одна не умела заряжать одноразовые батарейки.

Что я подразумеваю под «умом»?
Это когда зарядник умеет:

1. Разряжать аккумы перед их зарядкой (ликвидация эффекта памяти).

2. Оптимизировать процесс зарядки, специальными алгоритмами выискивая золотую середину между двух зол: быстро, но вредно для аккумуляторов (большим током), или безопасно для аккумуляторов (щадящими токами), но долго.

3. Определять степень заряда аккумов и выключаться или переходить в «поддерживающий» режим очень малыми токами.

С таких позиций купленный прибор – «умный». Хотя далеко не идеальный: наглядность происходящего слабая (только лампочки-индикаторы), всеядность по типоразмерам тоже никакая (только формат ААААА). Но зато — умный и одноразовые обещает сделать пятиразовыми (где-то в описаниях встречал рекомендацию, что перезаряжать стоит не более 5 раз). Если верить производителю, конечно.

Если верить своим глазам, то дела такие:

Внешности.
Вид дешёвый: лёгкий, сплошь пластмасса, много «воздуха» внутри. Но собран нормально, на троечку. Складная вилка под Китай понравилась – компактненько, карманно. Разъём под автомобильные 12 вольт имеется, но меньше, чем у меня сейчас есть (под пылесос и массажёр): мне придётся подбирать к нему штекер. Признаки «ума» рядом с вилкой: переключатель «батарейкиаккумуляторы» и кнопка запуска режима разрядки. Выяснял этот функционал, штудируя описания, картинки и переводы у продавцов. Пришлось и в иероглифах самому немного поковыряться (все наклейки на приборе по китайски). В общем, ползунок влево – это щёлочные батарейки, вправо — аккумуляторы (в моём экземпляре — так). Для дотошных (типа меня) даю подсказки к переводу ползунка: 可充碱性, 镍氢.С лица – пять светодиодов и ещё пара внутри, под пластмассой. Это ночник. Неотключаемый. Будильника опять нету (это юмор родом из первого моего обзора 🙂 Очень тугие гнёзда, очень упругий металл контактов. На удивление.

Читать еще:  Как создать плазменный тороид

Внутренности.

В работе
Первой партией в четыре его независимых АА-гнезда были заряжены два никель-кадмия на 1000мач лет пяти от роду, и два металлгидридных: ветеран на 1300мач (ему уже лет 10, столько не живут вообще-то) и посвежее, но поёмче – трёхлетний на 2650мач.
Все с непростой судьбой: кадимевые в машине пару лет мёрзлижарились, ветерана били и мяли, перепутав с обычными батарейками, ёмкий дюраселл активно трудился в фотоаппарате со вспышкой.

В общем, сборная солянка. Всем был включен режим разрядки (на зарядку прибор переключается автоматом, после того, как разрядит пациента до 0,8 вольта – согласно описаниям). Индикатор ветерана практически сразу потух. Насколько я помню из прочитанного о приборе, это означает либо полный заряд, либо отказ прибора заряжать безнадёжный аккум. Решил, что второе, но оставил в гнезде. Поутру, где-то через 12 часов от начала процедуры окончательно потухли лампочки кадмиевых (затухали постепенно, видимо по ним можно будет судить о степени готовности аккума), последним потух дюраселл через 15 часов. Ну, вроде всё логично. Похоже, действительно разряжает и заряжает «умно»: несмотря на заявленный жестокий ток заряда (1.2 А), батарейки ни вечером ни утром не перегревались. Хотя подозрительно долго, конечно. Ожидал, что будет быстрее.
Возможно, это разрядка отъела много времени.

Напряжение сразу по окончании зарядки на всех: около 1.38 вольта (и на ветеране тоже). Показания стрелочного мультиметра со шкалой оценки батареек тоже сменились с явного «bad» до заряда (и стрелка падала на глазах) на уверенное «good». Через сутки (без использования): 1.32-1.36 вольта. Через двое: 1.3-1.35 вольта.
Но удержание вольтажа — скорее показатель здоровья аккума, нежели того, насколько хорошо зарядник «набил» его электричеством (имхо). Ёмкость измерить нечем. Если коллеги знают какой-то способ без спецприбора (кроме выработки в устройствах) – буду благодарен. Удивителен результат ветерана: если верить индикатору, прибор его не заряжал. Ответа нет.

Одноразовые щёлочные батарейки.
Испытуемые: две дешёвые одноразовые алкалиновые батарейки, пришедшие с дешёвым же шуруповёртом. Сели быстро и одновременно. Были придержаны от утилизации специально для прибывающего чудо-зарядника.
Показания вольтметра до заряда – 0.8 вольта, после – 1.52 вольта. Время заряда — 2,5 часа. Стрелочный мультиметр тоже показал: до – твёрдое «плохо» с падением стрелки, после – твёрдое «хорошо». Через сутки без использования: 1.13-1.19, через двое: 1.11-1.13 вольта. В более-менее энергоёмком приборе (портативный цифровой радиоприёмник с динамиком) проработали едва полчаса. После того, как радио замолчало, батарейки были вставлены: одна — в кварцевые часы, вторая — в беспроводную мышь. Часы работают до сих пор (заканчивается вторая неделя), в мыши батарейка проработала 2 дня и 5 дней (после очередного перезаряда). После разминания батарейки пассатижами в третий раз заряжать эту одноразовую батарейку прибор отказался (светодиод гнезда моргнул и сразу потух). Вот такая история.

В общем, с батарейками скорее разочарование. Если так же будет и с дорогими, то большого смысла в перезарядке одноразовых для меня нет: батарейки у меня трудятся в долгоиграющих или редко используемых приборах, где хочется про них забыть на годы: пульты, часы, метеостанции, мультиметры. При таком падении вольтажа перезаряженные алкалиновые на это дело не пойдут, скорее всего. Одна надежда на дорогие батарейки. Но разряженных у меня сейчас под рукой нет и не предвидится — проверить будет не на чем.

Впрочем, часы со второй батарейкой пока благополучно тикают. Какой-никакой, а уже результат…

ТХ прибора (какие понял на этикетке):
Входной ток: 220DC12V
Зарядный: 1.21.7V (видимо, для щелочных, которые на 1.5 вольта) — 1200mA

Доставка, упаковка, сроки.
Всё как обычно: пупырка, картон, сам прибор в пластиковом блистере. Инструкции опять не было: только рекламная блистер-бумажка по китайски. Доехало на Украину за 3 недели. Есть модификации без ночника, цвет пластмассы от жёлтой до рыжей, белой и даже чёрную, кажется видел (на фотках в таобао). У меня на странице товара жёлтый без ночника, а приехал рыжий с ночником.

Извинения.
Понимаю, что правильный обзор пишется через месяц-год эксплуатации. Тогда в тексте гораздо меньше «наверное», «вероятно» и «предположительно». Но найти в себе мотивацию к писанине могу только в момент шопинг-экстаза 🙂 То есть, сразу после первых проб новой игрушки. Уж простите, коллеги. Думаю, всё лучше, чем ничего. Плюсы в карму приятны, но не самоцель. Цель – воздать муське её должное, внести свою лепту. Не повторяясь (чтобы была не найденная ранее «изюминка»). Ну и, в данном случае, удешевить каждому жизнь и улучшить всем экологию: говорят, что одна выброшенная батарейка «убивает» один кубометр плодородной почвы. Может врут, а может и нет.

Универсальные зарядки для ЩЕЛОЧНЫХ БАТАРЕЕК (Alkaline) и Ni-MH, Ni-Cd, RAM

  • Бесплатные розыгрыши призов
  • Розыгрыши призов в соц. сетях!
  • Для гостей форума
  • О нашем проекте
  • Пожертвования (Donate)
  • Реклама на форуме

На форуме ежемесячно проходят бесплатные розыгрыши призов для зарегистрированных и активно общающихся форумчан. Вы можете выиграть не только различные фонарики, зарядные устройства, аккумуляторы и другие аксессуары известных брендов, а также фонари и компоненты от известных кастомщиков и мелкосерийных производителей, но и другие призы, такие как мультитулы, ножи, рюкзаки и другое снаряжение. Все проходящие розыгрыши призов для форумчан абсолютно бесплатные и призы для розыгрышей предоставляют спонсоры, вам достаточно нажать кнопку «Принять участие» и ждать результата. Форумчане не несут никаких финансовых и имущественных рисков, связанных с участием в данных розыгрышах (т.е. вы ничего не оплачиваете и ни чем не рискуете). С момента начала проведения данных розыгрышей более 100 форумчан стали обладателями весьма неплохих призов и количество победителей продолжает увеличиваться!
В ближайшее время состоятся очередные розыгрыши призов — следите за информацией!

Уже очень давно существуют универсальные зарядники для Ni-MH (Nickel Metal Hydride), Ni-CD (Nickel Cadmium), RAM (Rechargeable Alkaline Manganese) и даже ЩЕЛОЧНЫХ ака Alkaline (previously Non-Rechargeable) батареек
Последний пункт — самый необычный, позволяющий прилично сэкономить при частом использовании батареек. А предпоследний — дикая экзотика )))

Это дело реально работает, циклов не очень много выжимается, но тем не менее, стоимость энергии сильно падает. Уже 17 лет это делаю, сначала Saitek Eco charger лет 12 был (куплен в 1998г за 40 долларов, окупился многократно), потом AcmePower AP-RC6 купил.
Циклов от 5 до 50 бывало выжималось с батарейки, от чего зависит не очень понятно, покупаешь упаковку на 8 или 12 батареек (8-10руб/шт получалось в Метро), все уже сдохли, а одна из них все работает и работает (с) )))
600)» border=»0″>
Вот среди подобных (но не только) и попадались чемпионы по выживаемости.
Методика уменьшения риска протечки батарейки в дивайсах проста — перезарядил батарейки и на отстой их в пластиковую коробочку на сутки (если не горит прямо сейчас), не протекли? — готовы к использованию!

Saitek Eco charger

600)» border=»0″>600)» border=»0″>
600)» border=»0″> 600)» border=»0″>

Более поздние варианты зарядок от Saitek:

Saitek Eco Charger Multi II и его клон Wetekom

600)» border=»0″> 600)» border=»0″>

Saitek ECO Charger Compact

Умное ЗУ для зарядки аккумуляторов и алкалиновых элементов питания размера АА и ААА.

• однопроцессорная импульсная схема зарядки.
• контролирует:
— полярность, точность установки,
— зарядный ток
— разрядный ток,
— ёмкость,
— сопротивление,
— температуру.
• 4 независимых канала заряда.
• позволяет заряжать от 1 до 4 элементов размеров АА или ААА.
• ток заряда аккумуляторов 145 мА на каждый канал.
• определение окончания заряда (индивидуально для каждого канала):
— отрицательный спад напряжения (-D V).
• защита от перегрева.
• компенсационный заряд малым током после окончания основного цикла, для поддержания максимальной емкости
• настольное исполнение.
• символьный ЖК индикатор.
• подключение к сети АС 110-240 В, внешний БП.
• размеры — 128x96x51 мм.
Устройство имеет два режима работы:
— зарядка NiCd и NiMH аккумуляторов (положение регулятора — NI-Cd), возможна автоматическая принудительная разрядка при необходимости, границы которой определяет само устройство,
— подзарядка (положение регулятора — regular) щелочных (Alkaline) батарей. Минимум остаточной ёмкости для успешной зарядки должен быть не ниже 30%. В зависимости от качества (прямая пропорциональность) и первичной ёмкости (обратная пропорциональность) элемента, возможно достичь от 10 до 40 циклов подзарядки. Подзарядка сильноразряженных, некачественных, угольно-цинковых и марганцево-цинковых батарей не эффективна.
При включении прибора начнётся 40-сек процесс самотестирования.
После установки элементов в Саитека пройдёт тестирование ячеек (по 20 сек) и тестирование типоразмера установленных элементов (ещё 20 сек). В это время (2 минуты) — не отходите от устройства. Заряженные элементы индицируются соответственно, нерабочие — индикацией и писком.
Нельзя смешивать аккумуляторы и батарейки при зарядке в режиме Ni-Cd.
После зарядки элементы могут сохраняться в готовности в зарядных ячейках подключённого ЗУ неограниченное время. Благо он расходует только 3,5 Вт энергии.

Читать еще:  Расчет массы стального листа

600)» border=»0″> 600)» border=»0″>

600)» border=»0″>

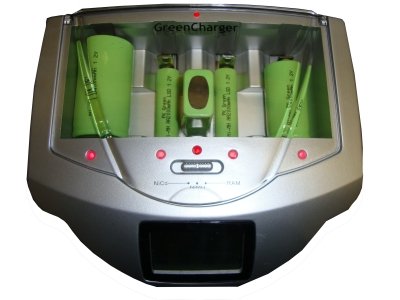

Есть еще некий PK Green Universal Disposable Battery Green Charger With LCD Display на Амазоне http://www.amazon.co.uk/Uni.

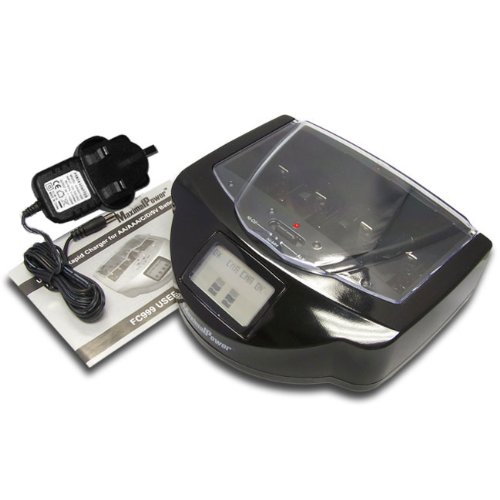

Там же клон MaximalPower FC999 Universal Rapid Charger
http://www.amazon.co.uk/dp/.

600)» border=»0″> 600)» border=»0″> 600)» border=»0″>

Последние три, включая AcmePower, очевидно имеют общие корни.

Про аккумуляторы и батарейки. Ликбез для гуманитариев.

Посвящается очередному «клиенту», который надысь мне плакался в жилетку.

Вкратце — аккумулятор это перезаряжаемый источник энергии. В отличии от батареи, которая является одноразовой. Пост главным образом про бытовые аккумуляторы (типоразмера АА как самые популярные) и про целесообразность замены батареек на эти самые аккумуляторы. До кучи пройдусь по всем остальным типам.

Итак, самое популярное у нас это батарейки АА. Продаются в каждом магазине. Хорошие стоят по 50-60 руб/штука, дешманские идут по 10 руб/пучок. Это то, что продают в электричках со сроком годности до 2097 года.

Вариантов тут три — солевые (самые дешевые, емкость АА элемента в лучшем случае 1500 мАч, чаще 300-500). Бренды — GP из приличного, подделки в электричках. GP я сам брал, беру и буду брать. Хотя они и уступают алкалинкам по емкости, но цена/емкость у них лучше. Одна батарейка стоит 12-15 рублей, дает 1500 мАч если не наглеть с током потребления. Запомните эту цифру — 100 мАч/руб.

Алкалиновые, это уже приличные бренды Дюраселл, Энерджайзер. Тут цена 60-80 руб за элемент (выгодно брать десяток). Емкость 4-5 Ач. Эффективность 80-90 мАч/руб.

Третий вариант этого типоразмера — литий. Очень дорого, чуть более эффективно. 100-120 руб/элемент, емкость 7-8 Ач, эффективность 70-80 мАч/руб.

Замечание номер раз. Солевые батареи не любят больших токов разряда. Идеально для них — часы на стенке. Там они проработают 2-3 года и свою емкость отдадут на 110%. Да, именно 110%, ибо стандартные тесты показывают емкость чуть меньше при токе 0,1С (С = емкость). Часы жрут очень мало, отдаваемая емкость будет больше.

Алкалиновые батареи подходят для средних потребителей. Это фонарики, радио, плееры и прочее. Из моего зоопарка на них работают металлоискатели и GPS-навигатор. Хотя туда можно и солевые запихать. Если время работы прибора на батарейках превышает 8-10 часов — солевые пихать можно. Меньше — лучше алкалин.

Литиевые еще лучше в плане тока разряда. Они спокойно выдерживают мгновенные токи в 2-3С и продолжительный разряд током 1С. Это всякие детские игрушки, фотоаппараты. Да, да. При зарядке вспышки ток от батареи очень даже большой, батарейки это не любят. Поэтому для мыльницы лучше не жалеть, а покупать литий. Они смогут отдать всю емкость. Алкалин сдохнет отдав 50-60%. Солевые сдохнут сразу.

Про срок хранения. Он очень большой если это правильный бренд и соблюдены условия хранения. У меня на даче валяется фонарь, лет 10 назад я впихал туда 3 бочки типоразмера D от Дюраселла и забыл о проблеме. Фонарь работает до сих пор. Когда батарейки сядут я скорее выкину его не открывая. Если они вообще сядут. Хранение на морозе батарейки переносят свободно, летом в доме прохладно, так что самого страшного испытания — перегрева — батарейкам не достается. Поэтому и работают. Дешманские подделки из электричек как ни храни — они текут уже через полгода.

Альтернатива батарейкам — аккумуляторы NiCD (никель-кадмий) и NiMH (никель-металгидрид). Типичные значения емкости — 1500 мАч для кадмия и 2500 для МГ (для размера АА). Типовое напряжение 1,0 — 1,2 вольта, заряд только специальным зарядником. Существенная разница опять же в отдаваемом токе. NiCD мощнее. Гораздо мощнее. Правда таких токов в быту получить сложно, модельная сборка, к примеру, может выдать 50-100А не пискнув. По всем остальным показателям NiMH лучше. Выше емкость, нет эффекта памяти (точнее есть, но не так явно), меньше вес элемента.

Сразу главный нюанс — мало купить аккумуляторы, их нужно правильно заряжать. С этим у 99% пользователей проблемы и отсюда катастрофическое снижение жизненного цикла. Перед зарядом батарею обязательно разряжать до нуля! Причем небольшим током, примерно 0,2С. Ноль это примерно 0,8 вольт/элемент. Примерно раз в 10 зарядок (раз в 3-5 для NiCD) батарею нужно прогонять по циклу разряд-заряд-разряд-заряд. Это убирает эффект памяти и вообще позитивно влияет на емкость. Недавно нашел у себя в заначке сборку NiMH. Элементы были по 2500 мАч, первый прогон показал емкость 700 мАч, после десятого прогона емкость уже 1800 мАч. Еще поработают.

Типичный срок службы при сохранении 70% емкости и реальной эксплуатации — около 200 циклов для дешевых NiCD и до 500 циклов для дорогих NiMH. Если заряжать как попало — 10-20 циклов и на помойку. Иногда восстановить получается.

Из необходимости высаживать NiMH в ноль выросли ноги у старой байки — новый сотовый телефон нужно полностью разрядить. Проблема только в том, что эта байка неприменима к Li-ION аккумуляторам. А старые (которые как раз появлялись на замену NiMH) еще и убивались каждым разрядом до отсечки. Минус 10% емкости и все. Не вернуть.

Переходим к телефонам. Там LiION. Емкость банки 3,6 — 4,2 вольта. Заряд попроще, подал 4,2 вольта через лампочку и жди результата. Но если подать 4,3 вольта. Бабах и пожар гарантированны. Так что лучше не рисковать. Литий не любит перезаряда.

А еще он не любит холода. И жары. И механических повреждений. И вообще очень капризные эти батареи. В быту они стоят почти везде — телефоны, планшеты, ноутбуки, плееры. Для длительной работы батарею желательно держать заряженной. В идеале — 70% емкости и выше. Разряд в ноль необратимо сокращает емкость. Разряд на холоде тоже. Правда на хорошем минусе литий замерзает мгновенно и просто не работает. Потом оттаивает, но полной емкости уже не будет. Старайтесь не высаживать телефон, купите повербанк. Будет дешевле, чем потом батарею менять. А если она еще и вздуется — это попадалово на ремонт корпуса как минимум и треснувший экран как максимум. Про пожары я молчу. Номинальный срок службы LiION — около 1000 циклов заряд-разряд. Тоесть в телефоне его должно хватать на 3 года. У меня хватает, я слежу за батареей. А у вас?

Экзотика. Относительная конечно. Батареи типа LiFePO4. Чуть удобнее напряжения — 3,0 — 3,3 рабочее, 3,6 заряд. 4 банки дают пацанские 12 вольт (как в автомобиле). Гораздо лучше рабочие токи, не так быстро замерзают. Это все стоит в электросамокатах, электроскутерах, гироскутерах, электромобилях и прочем крупном. ЛиФерум гораздо более безопасен. Не вздувается, не возгорается, просто медленно теряет емкость. Минус — пока уступают LiION по соотношению Ач на грамм или куб.см.

И последний аргумент — свинец. То, что стоит в машине и в бесперебойнике. Минусы — тяжелый и габаритный. Мелкие батареи имеют плохую емкость из-за необходимости большого и толстого корпуса. Зато на больших емкостях на порядки дешевле всего остального. Очень не любит перегрев. Два совершенно одинаковых бесперебойника, один в серверной при +18, второй в комнате с вечномерзлыми блондинками (+25 им холодно). Первый — батареи плавно деградируют и через 3 года их меняем. Второй — через полгода батареи вздулись и завоняли. Ну и разлив серной кислоты до кучи.

Теперь бытовое. Куда, что, когда и зачем.

Свинец — очень большая емкость. Очень дешево. Но много весит и не любит перегрева. Подойдет для систем резервного или автономного питания (солнечные батареи).

LiFePO4 — системы с большим энергопотреблением — электродвигатели. Обязательно зарядка с балансиром, система защиты от перезаряда и переразряда.

Ссылка на основную публикацию
Adblock
detector
