Как найти провода в стене индикаторной отверткой

Как найти скрытую проводку в стене

Организуя электропитание любого помещения, необходимо изготовить схему прокладки электрических кабелей. Это особенно актуально при монтаже скрытой проводки, когда провода не видны за отделкой стен и потолка. Если вы решите просверлить отверстие, или проштробить стену, шанс повредить проводку сводится к минимуму.

А как определить проводку в стене, если вы купили квартиру, а предыдущий владелец не оставил чертежей?

Приблизительное расположение можно найти относительно мест установки распаячных коробок и выключателей. Если кабели прокладывались согласно Правилам устройства электроустановок (ПУЭ), то все провода должны располагаться строго горизонтально или вертикально. В таком случае, определение маршрутов скрытой проводки скрытой проводки носит виртуальный характер.

Нарисовав схему с обозначением соединительных точек (розетки, выключатели, коробки), вы будете иметь представление о том, как найти электропроводку в стене.

При этом остается риск пропустить несанкционированный кабель: вы всего лишь знаете о местах гарантированного расположения проводки. Если в помещении прокладывались дополнительные линии — они могут быть расположены случайным образом, не подчиняясь логике и требованиям ПУЭ.

Для чего проводится обнаружение скрытой проводки

1. Вы хотите повесить на стену полку, или закрепить вешалку в прихожей. Необходимо просверлить отверстия. Мало того, что можно повредить кабель и остаться без света, вы рискуете получить удар электротоком.
   Кроме того, любой крепеж должен находиться на расстоянии не менее 15 см от провода.
2. Обнаружение скрытой электрической проводки необходимо при перепланировке помещений. Например, вы делаете проем в стене (для организации прохода). Если в этом месте проложен кабель, для него необходимо выбрать иной маршрут.

3. Поиск скрытой проводки нужен и для проведения ремонта электросетей. Возможно в стене произошел обрыв линии. Вам необходимо вскрыть место прокладки, и заменить поврежденный участок.
4. В конце концов, вам необходимо знать устройство своих электросетей (в случае, если этой информации у вас нет).

Существует множество способов обнаружения скрытой проводки, многие из них не требуют вызова специалиста или покупки дорогостоящего оборудования. Мы рассмотрим наиболее популярные из них.

Использование специальных приборов

В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.

Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).

1. Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки.
   В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
2. Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока.
   Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно.
   Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.

Особенности работы различных типов детекторов

Немаловажным фактором является способ индикации. От этого зависит точность поиска.

• Звуковая сигнализация может работать дискретно (пищит или не пищит), либо плавно менять тональность или громкость, по мере приближения к скрытому кабелю.
• Световая индикация работает по такому же принципу: лампа может просто загораться в момент прохождения датчика над искомым предметом, или плавно менять яркость. В более продвинутых моделях применяется многоцветная схема: в зависимости от расстояния до кабеля, либо меняется цвет, либо заполняется светодиодная шкала.
• Профессиональные приборы с дисплеем не сильно отличаются по функциям. Просто на экране одновременно может быть выведена различная информация: тип металла, глубина залегания, направление укладки.

  На экран может выводиться изображение предполагаемого артефакта: провод, арматура, гвоздь.
  Правда такая «игрушка» будеть слишком дорогой для домашнего разового применения. Их приобретают в основном бригады электриков.

Любителей современных электронных гаджетов ждет разочарование. Точность обнаружения на таком приборе не выше, чем на детекторе с одной лампочкой. Это не рентгеновский аппарат, на экране которого вы увидите провод сквозь стену.

А информацию о типе металла, или точечных артефактах (типа гвоздя) можно вывести на отдельные светодиоды. Так что гоняться за модными опциями нет смысла.

Как найти проводку в стене

Если вас волнует вопрос: как найти проводку в стене, а поиски замурованных сокровищ не представляют интереса, при выборе детектора лучше ориентироваться на следующие характеристики:

• Чувствительность датчика, лучше — если она регулируется.
• Способность отличить линейные предметы (кабель) от точечных (шурупы).
• Определение материала (стальная арматура или медный провод).
• Возможность фильтровать помехи.
• Наличие двух режимов поиска: пассивный (по магнитному полю) и активный (металл детектор).

Дополнительным бонусом может являться возможность поиска обрыва в стене.

Краткий обзор популярных моделей

1. Простейший металл детектор MS-58А от производителя MEET.

   Работает по активному алгоритму: электроток по кабелю пускать не нужно. Такой тестер находит металлические предметы на глубине до 15 см в кирпичных или бетонных стенах. Индикация световая и звуковая, по принципу «есть» или «нет».
   Недостаток известный: вы найдете арматуру и все гвозди. Сортировать придется эмпирическим путем: кабели все-таки проходят от ближайшей распределительной коробки или розетки. А гвозди легко отсеять, очертив виртуальный круг. Соединив точки срабатывания сплошной линией, вы получите чертеж прокладки.
2. Следующий экземпляр использует иную технологию. Он сам «ловит» сигнал от кабеля, находящегося под напряжением.

   Детектор напряжения FLUKE LVD2 обнаруживает источник электромагнитного поля на расстоянии до 18 см в открытом воздухе. Соответственно, в стене этот показатель уменьшается вдвое. Чувствительность зависит от силы тока. То есть, для поиска провода, надо включить в ближайшую розетку электроприбор не слабее утюга.
   Преимущества прибора в том, что он не обращает внимания на простые железки в толще бетона. Но если на кабель невозможно подать напряжение — вы ничего не найдете.
3. Еще один прибор от MEET работает по двум методикам одновременно. В него встроен как активный металл-детектор, так и приемник электромагнитного излучения. Модель MS-158M имеет дополнительную функцию — с помощью прибора можно определить место разрыва проводки.

   Как и любой другой экономный многофункционал, этот детектор имеет посредственные характеристики. Глубина поиска в бетоне не более 10 см, обнаружение обрыва до 5 см.
   Подобные модели недорого стоят, честно работают на свои деньги, но эффективность недалеко уходит от обычной индикаторной отвертки.
4. Для сравнения рассмотрим профессиональный многофункциональный детектор BOSCH D-test 150SV.

   С его помощью вы не просто будете знать, как найти скрытую проводку в стене. Прибор покажет глубину закладки, напряженность электрического поля (для профессионалов), местонахождение и тип повреждения кабеля.
   Для 100% уверенности, прибор предложит произвести поиск в одном и том же месте, с применением разных методик. На основе сравнительных данных, вероятность ошибки практически равна нулю. Эффективно, но очень дорого.
5. В качестве компромисса (далеко не каждый мастер может позволить себе роскошь иметь такой прибор дома), можно приобрести мультиметр со специальными насадками-датчиками для поиска проводки. Вы получаете прибор на каждый день, и за небольшую доплату расширяете его возможности.

Но если проблема застала врасплох, можно найти спрятанный кабель без применения приборов

• С помощью смартфона, имеющего электромагнитный датчик. Придется установить специальное приложение.

• Используя обычную индикаторную отвертку. Для этой цели подходят светодиодные индикаторы, на транзисторной схеме самовозбуждения.

  Глубина поиска провода под напряжением не более 5 см.
• Собрав несложную схему на полевом транзисторе.

  По цепи сток-исток необходимо пустить питание и подключить звуковой индикатор. К затвору подсоединить кусок проволоки, в качестве антенны. Реагирует на электромагнитное поле на глубине до 10 см.
• Портативный радиоприемник будет ловить помехи от провода, если водить им вдоль стены.
• Тот же принцип у проводного микрофона. Подключите его к ноутбуку или планшету и установите максимальную чувствительность. Проводя микрофоном над проводом под нагрузкой, вы услышите характерную наводку из динамиков.
• Так же поведет себя магнитный компас. Если по кабелю протекает ток, стрелка отклонится.

Вывод

Если вы не пользуетесь профессиональным прибором, ни один из перечисленных методов не является 100% надежным. Поэтому, для большей уверенности, применяйте несколько методик. Набросайте приблизительную схему на основе расположения розеток, коробок и выключателей. Пройдитесь по стене металл детектором (хотя бы на базе смартфона). Подключите к розетке утюг или нагреватель, и «прощупайте» стену чувствительным микрофоном.

По совокупности данных, вы с достаточной точностью определите места закладки кабеля в стене.

Видео по теме

Как найти скрытую проводку в стене специальными приборами и без них

Рассказываем, как найти скрытую проводку с помощью специальных детекторов, смартфона или путем визуального осмотра.

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Что нужно знать о скрытой проводке

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Какие приборы используют для поиска

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Как найти скрытую проводку — современные и дедовские методы поиска.

Здравствуйте дорогие читатели! В этой статье я хочу рассказать вам, как найти скрытую проводку в стене вашего дома или квартиры. Рассмотрим подробно современные методы обнаружения с приборами, так и без приборов используя дедовские методы.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Дедовские методы поиска скрытой проводки.

Наши деды и прадеды для поиска скрытой проводки обходились без всяких приборов, при этом с точностью находили без проблем под штукатуркой и обоями, линию электропроводки.

Самый простой способ, это когда делается капитальный ремонт в доме или квартире. То есть обдираются обои, и на стене бывают, видны следы, где проходит электропроводка. Вот как это примерно все выглядит.

Следующий способ, которым пользовались наши деды и прадеды, это нужно взять радиоприемник, настроить его на частоту 100 кгц, и медленно перемещать его вдоль стены. В том месте, где будет проложена электропроводка, в динамике приемника вы услышите характерные шумы и потрескивания.

На этом все друзья, надеюсь, статья для вас была полезной, и вы теперь будете знать, как найти скрытую проводку в доме. А может вы знаете еще, какие то другие способы, можете дополнить эту статью в комментариях.

6 способов найти скрытую проводку под штукатуркой

Есть несколько способов найти скрытую проводку в стене. Один из них — это с помощью индикаторной отвертки. Об остальных читайте в статье. Также развеем мифы в отношении некоторых, так называемых «народных» методах.

Перепланировка квартиры, установка дополнительных розеток, перенос дверного проема — все это требует знания месторасположения старой проводки, которая «замурована» в стену. Есть несколько способов понять, где проходит проводка. Одни из них менее точны, но зато дешевы, другие определят место прохождения провода с точностью до сантиметра, но за них придется раскошелится. Обсудим действенные способы и развеем мифы в отношении некоторых.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Ищем проводку слуховым аппаратом

Слуховые аппараты старого образца позволят со «средней» точностью определить месторасположение проводки. У некоторых слуховых аппаратов, например, у модели АК-1, есть режим «телефон», который позволяет слабослышащим людям разговаривать по телефону без посторонних шумов. В данном режиме устройство будет чувствительно к колебаниям электромагнитных волн. Теперь нужно просто вести по стене в том месте, где по вашему мнению должен лежать провод. Как только услышите характерный треск, значит вы наткнулись на провод. Погрешность у него примерно такая же, как и радиоприемника.

Индикаторная отвертка в помощь

Это наиболее действенный из «дешевых» способов. Цена вопроса 100 — 150 рублей, но с помощью нее вы сможете с неплохой точностью определить провод под штукатуркой. Итак, для определения провода необходимо пальцами зажать шлиц (кончик), а обратной стороной водить по месту предполагаемого провода. При обнаружении светодиод загорится красным (ну или каким-либо другим цветом). Обратите внимание, что отвертка способна обнаружить провод на глубине не более 2 см, и он обязательно должен быть под напряжением. Поэтому, если проводка лежит глубже, то отвертка вряд ли заметит его.

В любом случае у каждого электрика в арсенале должна быть индикаторная отвертка. Вот, например, недорогой вариант индикаторной отвертки ROBITON VT-005, которая позволяет определять напряжение контактным и бесконтактным способом.

Поиск мультиметром

Для поиска проводки мультимером вам понадобится собственно прибор и обычный транзистор, например, 2SK241. Выставляем на приборе измерение сопротивления в положение 200 кОм, а оба крокодила ставим на левый и средний выводы транзистора. Крайний правый вывод, который остался без крокодила, будет антенной. Для дополнительной точности измерений можно к крайнему правому выводу присоединить медный провод длиной 5 см.

Теперь достаточно водить транзистор с импровизированной антенной по стене. Когда транзистор попадет в электромагнитное поле, его сопротивление изменится, что и будет отображаться на мультиметре. Данный способ точнее всех остальных, но также выдает погрешность до 7 см в каждую из сторон (показатель зависит от глубины залегания провода). Кстати мультиметром можно воспользоваться любым, даже самым недорогим, как, например, Elitech MM 100.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

Детектор скрытой проводки

Это устройство напрямую предназначено для обнаружения скрытой в стене проводки. Детекторы по принципу работы могут быть электростатическими, электромагнитными и комбинированными. Первые довольно просты в работе и недорого стоят. Они позволяют обнаружить скрытую проводку и оборванные провода, которые остаются под напряжением. Однако при высокой влажности в помещении они дают ложные срабатывания.

Электромагнитные детекторы позволяют очень точно определить кабель в стене. Однако для этого нужно подать нагрузку на фазу минимум 1 кВт — для современной бытовой техники это не составит особого труда. Естественно без напряжения в сети отыскать кабель не получится.

Комбинированные же устройства совмещают в себе электромагнитный, электростатический и металлопоиск. По сути это ручной металлоискатель, который позволяет найти провод разными способами, и даже при отсутствии напряжения в сети. Максимальная глубина обнаружения большинства устройств составляет 7 — 8 см, чего вполне достаточно для проводки в квартире. Дополнительно может видеть арматуру в стенах и другие металлы. Детектор ADA instruments Wall Scanner 80 является ярким представителем «сыщиков» для проводки, позволяющим определить кабель на глубине до 5 см.

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

Возможно вы знаете еще способы обнаружения проводки или наоборот, что некоторые методы уже неактуальны. Поделитесь ими в комментариях!

Забыли где проходят в стенах провода? 7 способов их найти

•

Любые ремонтные работы, связанные со сверлением и штраблением стен, требуют четкого понимания того, где проложены провода. Как же найти скрытую проводку?

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

1. Индикаторная отвертка

•

Использование индикаторной отвертки для поиска скрытой проводки

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

•

Электромагнитный детектор проводки Wall Scanner 80

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы. Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

•

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

•

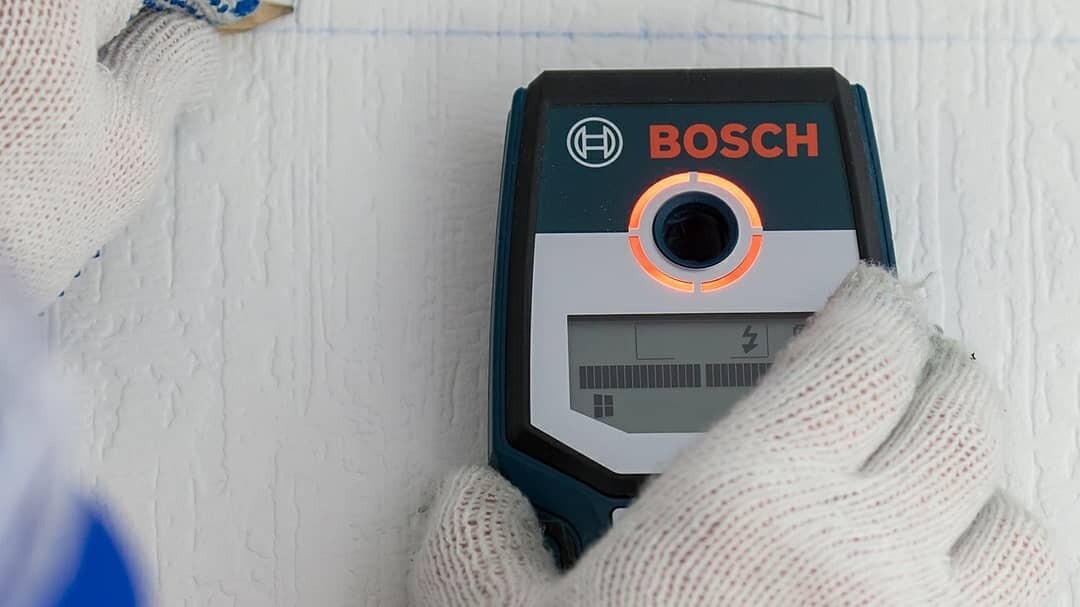

Универсальный детектор BOSCH UniversalDetect

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

•

Цифровой мультиметр Fluke 117

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

•

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены. При помощи встроенного датчика он найдет кабель. или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

Как найти скрытую проводку в стене квартиры

В статье рассказано о нескольких способов обнаружения скрытой проводки в стене квартиры или другого помещения, проведен обзор полезных приборов для проведения соответствующих работ.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Польза скрытого монтажа проводки

Очень часто, затевая ремонт в квартире или доме, возникает проблема, связанная с электропроводкой.

В очень старых жилищах еще можно встретить внешнее расположение проводов, то есть они просто закреплены на стене.

Отследить в таком случае расположение проводки не составит труда, поскольку ее видно.

Но от практики такой укладки проводов давно отказались в пользу скрытого монтажа, при котором кабели укладываются в специальные штробы, после заделывающиеся.

Обусловлено это банальной безопасностью – невидимый провод невозможно случайно повредить, но только в случае, когда со стеной ничего не делают.

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

• Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
• Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
• Возникновения проблем с проводкой (обрыв или КЗ);
• Улучшения интерьера путем навески различных приборов и мебели на стены.

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

А далее уже владельцу решать, укладывать новый кабель в старые штробы или нарезать новые.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Далее рассмотрим, что можно сделать, чтобы определить, где проходят кабели в стене, если планировки помещения нет.

Обратимся к первоисточнику

Многие знают, что согласно ПУЭ кабели укладываются только под прямыми углами.

То есть, проводку располагают не по кратчайшему пути, она должна проходить только строго горизонтально или вертикально, а изменение направления делается под углом в 90 град.

Этой информации недостаточно, чтобы определить, где заложен кабель, но в дальнейшем она поможет хотя бы примерно понять, в какой стороне искать провода от розетки или распределительной коробки.

Специальные приборы и их принципы работы

Для выявления скрытой проводки можно воспользоваться специальными электроприборами – искателями, которых на рынке электротоваров вполне достаточно.

Примечательно, что в таких приборах используются разные принципы работы, из-за чего у них есть свои достоинства и недостатки.

Так, можно приобрести искатели:

• Электростатические. Работа таких приборов основывается на улавливании электромагнитного поля, которое образуется в кабелях при прохождении по ним электрического тока. Приборы, использующие этот принцип действия – одни из самых распространенных и недорогих. Они позволяют достаточно точно найти скрытую проводку при условии, что исследуемые стены сухие и не отсырели, и в них нет металлических конструкций;
• Электромагнитные искатели проводки. У них принцип определения тот же, что и у электростатических, то есть, они определяют наличие электромагнитного поля. Но у них есть одна особенность – проводка, которую нужно найти, должна находиться под нагрузкой, причем она должна быть не меньше 1 кВт. Поэтому перед поиском нужно сначала что-то включить в розетку, к примеру, электрочайник, а после уже определять расположение кабеля;
• Металлоискатели. Особенность такого прибора заключается в том, что он сам создает электромагнитное поле. При этом, попавший в зону действия этого поля металл будет вызывать изменение его, на что и будет реагировать устройство. Этот прибор удобен тем, что не требует запитки проводов. Но при этом он будет реагировать на все металлические элементы в стене – гвозди, шурупы, проволока и т. д. Профессиональные модели, в отличие от любительских, могут определять, что за металл скрыт в стене, что значительно облегчает поиски.

Выпускаются также и комбинированные устройства, использующие одновременно несколько принципов работы, что повышает точность определения.

К тому же нередко такие приборы обладают дополнительными функциями, значительно расширяющие их сферу применения.

К примеру, искатель дополнительно может помочь в определении места обрыва проводки или заземления, поиске фазного провода и т. д.

Искатели проводки

Ниже представлены несколько типов приборов, которые предлагает сейчас рынок.

Первый прибор имеет название «Поиск» и выглядит он так.

Это устройство использует электростатический принцип обнаружения скрытой проводки.

Обладает 4 режимами чувствительности, способен обнаружить кабель на глубине до 7 см. Для оповещения используется световая и звуковая индикация.

Обладает рядом дополнительных функций, очень прост в обращении – выбираем режим (для поиска проводки используется 4-й) и водим прибором вдоль стены.

Отметим, что определенные факторы могут повлиять на его работу (наличие металлических предметов, высокая влажность стены).

В целом, «Поиск» вполне приемлемый и недорогой вариант для обнаружения проводки, но к профессиональным устройствам он не относится.

Выпускается большое количество аналогов такого прибора – тот же «Дятел», СПО и еще ряд.

Второй прибор – МАГ-2 выглядит следующим образом.

Он является комбинированным и для обнаружения использует электростатический и электромагнитный принципы.

Имеет два режима работы – для обнаружения запитанной сети без нагрузки, и с нагрузкой.

Сигнализация – светозвуковая. Относится к любительским вариантам.

Следующий представитель искателей – китайский, названия у него нет, зато есть обозначающий индекс – LA 1012.

Это более «продвинутый» прибор, оснащенный дисплеями, на которые выводится вся информация.

Использует он электромагнитный принцип поиска, обладает рядом дополнительных функций.

Относится он уже к профессиональным устройствам и стоит не дешево.

Многофункциональный профессиональный комбинированный прибор.

Является металлоискателем, позволяющим определить не только глубину залегания кабеля, но еще и материал его изготовления.

Оснащен информационным дисплеем для вывода всей информации. Может также для поиска использовать электростатический принцип. Достаточно хорошее и высокоточное устройство.

Что еще может помочь в поиске скрытой проводки

Выше были рассмотрены именно искатели, которые можно приобрести для личного пользования.

Но часто бывает, что найти проводку нужно лишь раз и для этого тратиться на специальный прибор – не целесообразно, но проводку все же обнаружить надо.

В таком случае на помощь может прийти индикаторная отвертка. Лучше, конечно, купить более современную, к примеру, такой является серия китайских индикаторных отверток MS, имеющая светозвуковую сигнализацию.

Но можно обойтись и обычным пробником со светодиодным индикатором.

Они работают по электростатическому принципу, то есть способны обнаружить электромагнитное поле, излучаемое проводкой под напряжением.

В пользовании они очень просты – достаточно приложить палец к специальному металлическому окошку (индикаторы MS) или коснуться жала отвертки (обычная индикаторная), а далее просто водим отверткой по стене.

В месте, где проложен провод, такие индикаторы начнут сигнализировать.

К недостаткам такого способа определения относится сравнительно небольшая глубина обнаружения (до 2 см), а также сильная погрешность, то есть точно обнаружить, где лежит кабель — не получится.

Удастся лишь определить канал шириной от 10 до 20 см. Но этого часто достаточно, чтобы выполнить монтажные работы, связанные со сверлением стены, нужно только все делать за границами определенного канала.

Для поиска также можно приспособить и мультиметр.

Но самого только прибора недостаточно, еще потребуется полевой транзистор (отличный вариант – КП103). Как проверить транзистор мультиметром читайте здесь https://elektrikexpert.ru/proverit-tranzistor-multimetrom.html.

Чтобы получить искатель, необходимо указанные элементы правильно соединить. У такого транзистора имеется три вывода – сток, исток, и затвор.

К первым двум выводам подсоединяем щупы мультиметра, переведенного в режим омметра, причем полярность неважна.

Затвор же будет играть роль антенны (которую можно немного удлинить).

Соорудив такое приспособление, можно приступать к поискам – антенной водим вдоль стены и смотрим показания мультиметра – любые отклонения в показаниях будут указывать на расположение кабеля.

Помочь с определением скрытой проводки может помочь и смартфон с ОС Mac или Android.

Для них в магазине приложений можно найти программку «Metall Detector» или аналог ее.

Встроенный в смартфон магнитный датчик в сочетании с указанным программным обеспечением позволяет получить металлоискатель, которым можно обнаружить спрятанный в стене кабель.

Но стоит учитывать, что он будет реагировать на все металлические элементы, поэтому применить его можно не везде.

Точность поиска у смартфона – достаточная, чтобы определить канал, в котором проложена проводка.

Альтернативные способы

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Популярное у читателей: Как выбрать аккумуляторную отвертку, плюсы и минусы устройства.

Самодельный искатель

Тем же, кто не хочет использовать подручные средства и имеет хоть небольшой опыт в радиоэлектронике, может собрать искатель самостоятельно, причем для этого потребуется не так уж и много компонентов.

Самый простой прибор состоит из того же полевого транзистора, омметра (стрелочного), динамика из стационарного телефона и источника питания.

Схема устройства такая.

После соединения всех компонентов схемы, все можно «облагородить» — заключить в корпус, установить выключать или повысить количество индикаторов.

Но отметим, что это прибор – самый простой, а значит, и чувствительность у него не высокая, хотя он все же позволит обнаружить канал, в котором заложен кабель.

В целом же, схем, по которым можно собрать искатель скрытой проводки большое количество, с разной сложностью конструкции и принципам работы.

Но мы считаем, что выше указанных способов вполне хватит, чтобы обнаружить скрытую проводку в квартире без поиска непонятных для многих деталей и паяния схемы.
