Как подключить генератор к сети дома

Источники автономного электрического питания в зависимости от типа устройства отличаются друг от друга как способами подключения в сеть, так и схемами. Имеются отличия между ручным и автозапуском генерирующих устройств. Также нужно знать некоторые нюансы того, как подключить генератор к сети дома, в частности, трёхфазных и однофазных приборов для генерации электрического тока. Но обладая определёнными навыками и познаниями, как правильно подключить генератор к дому, можно без особого труда самостоятельно осуществить подключение автономного электрогенератора и запитать домашнюю сеть от резервного источника.

Подключение в экстренных случаях

Бывают ситуации, когда нет времени на подготовительные работы по интегрированию автономного генератора в электрическую сеть домашнего хозяйства, а воспользоваться электроприборами нужно срочно. Есть несколько способов «пожарного» подключения генератора к сети загородного дома.

Подсоединение напрямую через розетку

Этот метод подключения источника электроэнергии к сети является наиболее быстрым и простым. Он требует лишь приобретения или самостоятельного изготовления специального удлинителя со штекерными окончаниями. Естественно, производители приборов для автономной генерации электротока настоятельно не рекомендуют такой способ внедрения в электросеть генераторов, но его простота привлекает, и, как правило, владельцы такой техники с малой и средней мощностью довольно часто применяют такое подключение в экстренных случаях.

Идея этого метода довольно проста: если при параллельном подключении всех потребителей в домашней сети подать в одну из розеток «фазу» и «ноль», то и в других розетках появится напряжение.

Но такая простая схема подключения бензогенератора к домашней сети имеет и свои недостатки, которые обязательно нужно учесть, чтобы избежать неприятностей во время эксплуатации. Их немного:

• Излишняя нагрузка на провод.
• Необходимость отключения вводного автомата.
• Применение устройств защиты.
• Невозможность отслеживания возобновления электропитания от штатной линии электропередач.

Обращение внимания на эти моменты позволит исключить поломку генерирующего устройства и обеспечит безопасность его использования.

При детальном рассмотрении такого нюанса, как перегрузка проводки, можно отметить, что при использовании генераторов с мощностью до 3 тыс. Вт этим моментом можно пренебречь, так как стандартная розеточная проводка имеет сечение 2,5 мм кв., а розетки рассчитаны на ток 16 А. Согласно характеристикам такой проводки, она может выдерживать потребляемую мощность до 3,5 кВт. При использовании более мощных устройств генерации электрического тока стоит следить за тем, чтобы суммарная потребляемая мощность включённых приборов не превышала 3500 Вт. В противном случае произойдёт перегрев и выход из строя проводки.

Включая бензиновый (либо дизель) генератор через розетку в электрическую сеть, необходимо произвести её отключение от внешней сети. Это делается путём выключения автоматов на входе. Иначе электрический ток, вырабатываемый автогенераторам, уйдёт к соседям. А при повышенной нагрузке аппарат просто заглохнет. Но если пойдёт подача тока из магистрали, то такая ситуация гарантированно приведёт к сожжённой обмотке генератора.

При домашней проводке, смонтированной по требованиям ПУЭ, розеточные линии дополнительно защищены ещё и УЗО (устройствами защитного отключения). Нюансы состоят в том, что при включении бензогенератора в сеть нужно не только не перепутать полярность (фаза-ноль), но и в некоторых УЗО подключение источника питания производится к верхним клеммам, а нагрузки — к нижним. При неправильном подсоединении автогенератора система сработает на выключение, а переделывать всю схему электроснабжения ради нескольких часов работы от автономной электростанции — занятие довольно трудоёмкое и затратное по времени.

Розеточная «запитка» домашней или дачной электросети неудобна ещё и из-за невозможности отследить появления разности потенциалов в магистральной сети, чтобы вовремя перейти с автономного питания на внешний источник.

Интеграция через распределительный автомат

Оптимальным вариантом подключения генератора к сети дома считается подсоединение через автомат распределения тока. Но и при таком методе включения нужно обратить внимание на ряд моментов, чтобы избежать ненужных неприятностей при эксплуатации генератора.

Самый простой способ подключения бензогенератора к сети дома — схема внедрения в электросеть с помощью розетки, смонтированной рядом с распределительным автоматом и схематично размещённой после электросчётчика, но перед распредавтоматом. Подобные розетки остаются под напряжением при выключении распределительного автомата, но включённом вводном автомате.

Если нужно энергоснабжение домашней сети от автономного источника, то вводящий автомат отключается, а устройство для генерации тока подсоединяется к розетке. В этом варианте ограничение по нагрузке упирается исключительно в пропускную характеристику этой розетки (обычно 16 ампер).

Отсутствие в домашней проводке подобной розетки немного усложнит выполнение подключения через распределительный автомат. Нужно просто откинуть штатную вводную проводку от распределителя, а на её место подсоединить «фазу» и «ноль» от автогенератора. И, если в проводке есть в наличии УЗО, нужно соблюсти полярность при подключении.

Когда произойдёт отсоединение вводной проводки основной линии от распредавтомата сети дома, появляется возможность не выключать вводный автомат, а на освободившиеся окончания отсоединённых проводов присоединить контрольную лампу. При подаче энергоснабжения из линии электропередач она засветится, сигнализируя о необходимости перехода с автономного источника на внешнюю подачу энергии в сеть.

Использование перекидного рубильника

По сути, это тоже подключение к распределительному автомату, только без необходимости отсоединения вводной проводки. Перед автоматом монтируется переключатель на три позиции, позволяющий избежать откручивания проводки. Задача этого рубильника заключается в том, чтобы переключать питание сети с одной ветки на другую (от внешней сети или генератора). Подбирать рубильник для выполнения такой функции нужно с 4 вводными клеммами (2 «фазы» и 2 «ноля»), так как генератор имеет собственный «ноль», и трёхклеммный переключатель в этом случае не подойдёт.

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

1. Непосредственный пуск двигателя генератора.
2. Прогрев устройства.
3. И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Как подключить генератор к сети дома: схема, основные способы, инструкция

При отсутствии электричества или сбоях в его подаче для частного дома необходимо резервное питание. Многих домовладельцев часто озадачивает проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть в первую очередь безопасной. Прежде всего необходимо разобраться, чего делать нельзя.

Ошибки при подключении резерва

Не допускается подключение мини-электростанции к розетке в доме при отключенных автоматах в щитке ввода, что часто делают хозяева. Мощность генератора может быть в несколько раз больше, чем пропускная способность проводки. Для розетки она составляет не более 3,5 кВт. В результате провода перегреются, что грозит коротким замыканием или пожаром. В случае если кто-то нечаянно включит автомат при возобновлении питания, резервный источник электроэнергии тут же выйдет из строя. Но решение вопроса о том, как подключить генератор к сети дома через розетку, все же есть. Мини-электростанция может подключаться к домашнему распределительному щиту, если она соответствует мощности нагрузки и подключена только к контактам рубильника со стороны генератора. Правильным решением будет также подключение к нему удлинителя, а затем — нужных приборов. В данном случае резервный источник не будет связан с домашней сетью.

При частых отключениях электроэнергии на даче или в загородном доме рекомендуется подключать резерв с помощью перекидного рубильника, реверсивного переключателя или системы автоматического запуска резерва (АВР).

Выбор электрогенератора

Домашняя электростанция — это двигатель внутреннего сгорания (ДВС), вращающий генератор, вырабатывающий электроэнергию. Обычно применяют четырехтактные модели с частотой до 3 тыс. оборотов в минуту. Бытовые модели снабжаются топливными баками емкостью 10-15 л.

Основным вопросом при выборе является цель применения. Генератор может быть основным источником электроэнергии, но чаще всего его используют как резерв, когда возникает аварийная ситуация на линии.

Главными параметрами являются мощность, моторесурс и экономичность. Также важно, чтобы устройство было надежным и удобным в эксплуатации.

Подключение бензогенератора требует слаженной работы трех элементом:

• кабель от резерва;
• централизованная цепь подачи электроэнергии;
• домашняя сеть потребления.

Основные задачи

При подключении следует определить следующее:

• место расположения в плане экономичности и безопасности;
• как часто происходит обрыв питания и нужна ли автоматика;
• мощность потребления с учетом потерь и выбор запаса.

Важно создать подходящую схему подключения к домашней сети. Автоматизация процесса обходится дорого и требует квалифицированного обслуживания. Наиболее щадящем режимом для индивидуального дома является ручное подключение. Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого. Каким бы ни был вариант подключения, везде требуется надзор за работой системы. Непрерывное электроснабжение обходится дорого и для частного дома в этом нет необходимости. В крайнем случае можно установить бесперебойный источник питания на компьютер или другие важные потребители.

Прежде всего следует рассчитать требуемую мощность дополнительного источника электроэнергии. Для этого суммируется мощность всех нагрузок, которые следует подключить, после чего следует добавить к ней запас до 30 %. Здесь учитываются пусковые токи двигателей домашней техники, в несколько раз превышающие допустимые. После к расчетной мощности подбирается агрегат.

Пример: стиральная машинка в час потребляет 2 кВт, электрическая плита — 3 кВт, холодильник — 0,5 кВт, телевизор с компьютером — 0,5 кВт, освещение — 0,5 кВт. В сумме выходит 6,5 кВт, а с учетом запаса — 8,5 кВт. На работу генератора оказывает негативное влияние отсутствие нагрузки. Она должна быть не ниже 30 % от номинального значения.

При решении вопроса о том, как подключить генератор к сети дома, схема очень важна и должна быть составлена правильно. Для минимального количества потребителей применяют компактные модели мощностью 2-3 кВт как временная мера, пока не восстановится основная сеть.

Схема подключения бензинового генератора к сети дома может быть простейшей. Важно, чтобы она была составлена правильно и обеспечивала соответствие агрегата действующей нагрузке.

Виды электрогенераторов

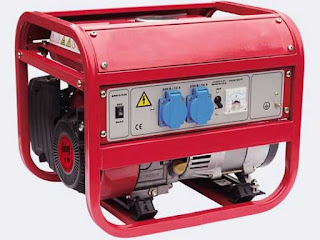

В качестве бытовых источников электроэнергии наиболее распространены бензиновые генераторы. Их особенности следующие:

• большой выбор цен;
• небольшая мощность — 0,8-12 кВт;
• компактные мобильные и стационарные модели;
• бывает генератор 3-х фазный и однофазный;
• применяются преимущественно четырехтактные ДВС.

Выбирая вариант того, как подключить генератор к сети дома, схема охлаждения ДВС зависит от того, применяется агрегат постоянно или временно. Обычно устройства снабжаются воздушными радиаторами. Промышленные модели способны работать круглосуточно на жидкостном охлаждении. Они выпускаются преимущественно трехфазными. Габариты у них больше, но выше экономичность.

Подключение дизель-генератора к сети в доме применяется реже из-за большой цены. Но все же его применение целесообразно по причине большого ресурса.

Типы моделей

Установки, генерирующие электрический ток, разделяются на типы.

1. Асинхронные. Конструкция проста и надежна. Важные узлы закрыты от влаги и пыли. Предпочтительно использовать устройства для активных нагрузок. Для питания электродвигателей асинхронные генераторы применять не рекомендуется.
2. Синхронные. Агрегаты не имеют недостатков, характерных для асинхронных. Кроме того, они обеспечивают поддерживание более точного напряжения. Выбирать нужно бесщеточную конструкцию, у которой значительно лучше характеристики тока и меньше радиопомехи.
3. Инверторные модели дороже и имеют меньшую мощность. Характеристики однофазных устройств хуже, особенно у дешевые моделей. Генератор 3-х фазный несколько лучше. Другими недостатками являются дороговизна и меньшая надежность.

Однофазные и трехфазные генераторы

Если трехфазных потребителей нет, целесообразно выбрать модель проще, чтобы мощность использовалась рационально. Подключение однофазного генератора к трехфазной сети дома сделать не так уж сложно. К тому же трехфазный агрегат дороже и все фазы следует равномерно нагружать. Если разница превышает 25 %, устройство может выйти из строя.

Для резерва частного дома однофазный источник тока предпочтительней при любом вводе.

Схемы подключения

Можно выбрать несколько способов применения дополнительных источников питания.

1. Подключение резерва к выделенной группе потребителей по отдельной схеме.
2. Применение перекидного рубильника или трехпозиционного переключателя, на которых делаются перемычки на входе со стороны генератора. В таком случае вся домашняя сеть будет запитана. Недостаток заключается в том, что трехфазные потребители здесь работать не будут.
3. Установка двух контакторов, где один подключает питание от городской сети, а другой — от резервного источника. Способ применяется в схемах с АВР. Здесь также требуются перемычки между вводами со стороны резерва.

Подключение трехфазного генератора к трехфазной сети дома обязательно следует делать при наличии соответствующих электроприемников, например электродвигателей станков.

Автозапуск генератора

Наиболее полноценный способ переключения нагрузки производится с применением АВР. Система снабжается электростартером. Устройство автозапуска контролирует внешнюю сеть сразу после подачи на него питания. Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Затем внешняя сеть отключается и начинается запуск дизель-генератора. После набора оборотов в течение 20 секунд генератор подключается к сети дома.

Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы. Затем глушится двигатель генератора.

Подключение генератора с АВР к сети дома — это удобное решение, хотя и дорогостоящее.

Применение перекидного рубильника

Если средние контакты рубильника подключить к потребителю, а крайние — к кабелю электростанции и к вводу электросети, схемы источников питания никогда не пересекутся. Будет еще лучше, если у рубильника будет еще одно промежуточное нейтральное положение.

Исходное состояние рубильника считается, когда подключена главная сеть. При его переключении питание начинает поступать от генератора.

Недостатком перекидного рубильника старого образца является искрение и открытость токоведущих частей. Современные конструкции снабжены защитным кожухом, закрывающим подвижные детали. Переключатель крепится в щите управления. Исходное положение — это подключение к главной сети. При сбое в подаче электроэнергии рукоятку переключения устанавливают в нейтральное положение, а затем запускают генератор, прогревают его и подключают к нагрузкам в доме.

Отдельное подключение нагрузки

Генераторы обычно не обеспечивают питание всей домашней сети. Достаточно подключить основные потребители: освещение и некоторые бытовые приборы. Целесообразно переоборудовать электропроводку, чтобы не делать много переключений. Для этого достаточно провести отдельную линию к дежурному освещению и отдельным от домашней сети розеткам холодильника, телевизора, компьютера. В щите устанавливают клеммник, к которому подключен кабель с выхода генератора.

Реверсивный переключатель

Переключение на питание от бензогенератора производится с применением реверсивного рубильника. Устройство обычно имеет 3 положения ручки, где крайние замыкают цепи, а среднее — размыкает.

Однофазная схема подходит, чтобы сделать подключение резервного генератора к сети дома с небольшой мощностью потребления, например на даче.

Входные клеммы располагаются сверху, а выходные — снизу. На щитке устанавливаются индикаторные лампы, сигнализирующие о включении сети или генератора.

Применение системы АВР

Система автоматического запуска стоит значительно дороже ручного. При этом внешний контроль все равно необходим, поскольку при запуске ДВС необходимо управлять дроссельной заслонкой. После пуска двигатель должен прогреться.

Многие предпочитают применять частичную автоматизацию, с подключением основного питания через контактор, который размыкается при отключении входа. Затем генератор запускается вручную. В него встраивается реле времени для прогрева двигателя и автоматического перехода на подключение резерва в дом.

При возобновлении подачи электричества контактор отключается и нагрузка снова подается на общую электросеть.

Резерв с полной автоматизацией электроснабжения содержит микропроцессорное регулирование работы мощных генераторов.

Особенности подключения генераторов

1. Резервный генератор следует надежно защитить от осадков. Это может быть навес на участке или отдельное помещение с отводом выхлопа газов.
2. Установка после счетчика, чтобы не платить за собственную выработку электроэнергии.
3. Возможно применение резерва как подпитки при пиковых нагрузках.
4. Выбор экономичной схемы, чтобы не было лишних затрат.

Заключение

При нестабильном электроснабжении частного дома появляется проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть простой и безопасной. Наиболее удобным источником резервной энергии индивидуального дома или дачи является генератор с ДВС. Агрегат удобно перевозить и эксплуатировать, он не очень дорогой. Для выбора оптимальной схемы подключения необходимо ознакомиться с особенностями устройства и переключающего оборудования.

Как правильно подключить генератор к частному дому

Энергетическая независимость жилища — кредо многих современных домовладельцев. Чтобы интегрировать портативный генератор в домашнюю сеть, необходимо не только обладать навыками электромонтажа, но и знать основы автоматизации резервного ввода. Сегодня мы ответим на большинство вопросов по этой теме.

Почему не следует включаться через розетку

В редких случаях аварийного обесточивания принято «подкидывать» питание от генератора к ближайшей розетке. Ведь отключения электричества так редки, не правда ли, так зачем напрягаться над устройством системы резервного ввода? Но здесь, как и во всём, есть ряд подводных камней.

Во-первых, линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Хорошо, если группа защищена отдельным автоматом, подобранным соответственно сечению кабеля, а если нет?

Подключение генератора к дому через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина (N); 7 — шина заземления (PE); 8 — к потребителям

Во-вторых, нельзя полагаться на собственную обязательность. Забыть выключить вводной автомат — это обычное дело. В лучшем случае вы запитаете от генератора всех потребителей на магистральной городской линии, что, несомненно, вызовет перегруз и сильное недоумение — почему же автомат защиты постоянно срабатывает. В худшем — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с аварийным источником электроэнергии.

Ну и последний аргумент: никогда не стоит пренебрегать удобством пользования той или иной системой. Всего один поворот рубильника или работа в полностью автоматическом режиме — и вы всё время спокойны за сохранность своей электросети и оборудования, подключенного к ней.

Необходимый минимум для подключения генератора

Впрочем, для технически правильного подключения генератора к домашней электросети нужно не так много. В первую очередь — обеспечить отдельный ввод. Его рекомендуется выполнять медным кабелем высокого сечения (не менее 4 мм 2 ) и прокладывать от вводно-распределительного устройства до специально оборудованного места установки генератора.

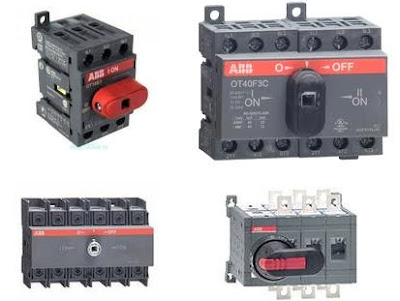

Также понадобится перекидной рубильник. Для бытовых нужд в последнее время появилось много вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку. Навскидку можно предложить целый ряд устройств. От наиболее дешёвых изделий марки TDM-63 до более добротных и надёжных устройств серии E200 от ABB или SFB от Hager.

Устройства имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Важно помнить, что трёхпозиционный (перекидной) рубильник работает по принципу выключателя нагрузки, в нём не предусмотрено ни теплового, ни электромагнитного расцепителя. Поэтому каждый ввод нужно дополнительно защищать автоматом, предельный ток которого определяется допустимой нагрузкой на питающую линию.

Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

Как обеспечить автоматическое переключение

Если щиток с ВРУ расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно положиться на устройство автоматического переключения. Его схема также предельно проста, нужно лишь два модульных контактора с количеством контактных пар, равным числу фаз питания, а также парой нормально открытых и нормально замкнутых дополнительных контактов.

В обычном режиме работы городской ввод все время находится «на подхвате» включенного контактора, у которого цепь питания катушки подключена напрямую к питающей сети до разрыва. Если электричество на городском вводе пропадает, контактор отбросит и замкнётся нормально закрытая пара дополнительных контактов, которая включит второй контактор резервного ввода, или, по крайней мере, замкнёт цепь питания его катушки.

1 — реле времени; 2 — контактор основного ввода; 3 — управляющая катушка контактора; 4 — контактор резервного ввода

Подключение «аварийного» контактора также выполняется до разрыва питающей сети от генератора, поэтому до его запуска устройство будет оставаться в выключенном состоянии. Здесь очень полезно добавить в цепь модульное реле времени, чтобы питание потребителей включалось спустя минуту-две после запуска генератора. Это позволит двигателю прогреться и выйти в рабочий режим перед принятием основной нагрузки.

При этом цепь питания второго, резервного контактора, следует пропустить через нормально закрытый контакт коммутатора основного ввода. Таким образом, при повторном появлении напряжения на городской линии первый контактор снова включится и разомкнёт цепь питания второго ввода. Конечно, здесь бы следовало добавить устройство останова генератора, но в крайнем случае он будет некоторое время работать на холостом ходу с минимальным потреблением топлива.

Установка блока АВР с автозапуском бензогенератора

В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.

Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.

1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода

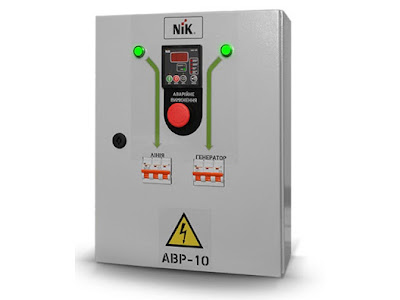

Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.

Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления

Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.

Возможные проблемы и неисправности

При использовании генератора вы должны иметь полное представление о характере тока, генерируемого автономным источником. Зачастую это не привычные фаза и ноль, а чередующиеся фазы с полуволной в 110–125 В относительно земли.

Такие генераторы требуют качественно выполненной системы заземления, которая не связана с защитным проводником домашней сети. Также в обязательном порядке должны коммутироваться как фазный, так и нулевой провод обоих вводов, иначе гарантирована утечка в городскую сеть.

Это и есть основная причина того, что при подключении через розетку срабатывает автомат защиты на самом генераторе. Что до устройств дифференциальной защиты, их придётся устанавливать парно — по одному на каждый ввод. Исключение из этого правила составляют трёхфазные сети, но они, в свою очередь, требуют устройства раздельных контуров заземления и зануления для стабильной и бесперебойной работы.

Как подключить бензогенератор

Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения. Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте. В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.

Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:

Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)

Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.

Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).

Определиться с выбором использования автоматики или ручного управления.

Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.

При подключении генератора производится работа с 3 сетями:

общая сеть, через которую дом получает электричество;

внутренняя сеть дома;

Почему нельзя подключать генератор через розетку

Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:

Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.

Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.

Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты.

Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.

Способы подключения генератора к сети

Существует 3 способа правильного подключения электростанции к домовой сети.

Перекидной (реверсивный) рубильник (ручное управление)

Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:

Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 — питание от общей сети, 0 — замыкание всех контактов, 2 — питание от генератора.

Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.

Доступная цена – рубильники такого типа стоят в пределах 500 р.

Запуск генератора с перекидным рубильником:

отключение автомата ввода,

рубильник устанавливается в положение 2,

отключение автомата нагрузки,

запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),

на рубильник подается ток,

включение автомата нагрузки.

Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.

Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.

Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах

В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.

Для общей системы вам потребуется:

Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;

Кабель сечением не меньше 4 мм 2 . Длина кабеля определяется удаленностью конструкции от генератора;

Автоматы, отключающие линии;

Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.

В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.

• Подсоединение элементов цепи наглядно показано на схеме:



3. Заземление генератора.

При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.

При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.

Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.

Блок автоматического управления

Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.



Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.

Принцип работы системы:

При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.

После возобновления подачи тока от общей магистрали генератор автоматически выключается.

Основные правила использования генератора в доме

Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.

Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.

Помещение должно быть отапливаемым и защищенным от сырости и влаги.

Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.

Перед дозаправкой генератор следует выключить.

Если вы разлили топливо вблизи электростанции, тщательно вытрите его.

После соединения контактов не должно оставаться никаких оголенных проводов.

При установке обязательно заземляйте агрегат.

Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.

• Перед каждым включением генератора необходимо обязательно проверять исправность всех механизмов и узлов системы, а при обнаружении неисправности своевременно ремонтировать или заменять отработавшие элементы.

Схема подключения генератора к сети дома щиток



В частном доме никогда не помешает запасной источник электроэнергии, на случай ситуаций с аварийными или плановыми отключениями электроснабжения в сети.
Бывает случаи когда дом может оставаться без света не одни сутки, а например зимой когда система отопления напрямую зависит от электричества, без дополнительного источника электроэнергии не обойтись.
Но выход из ситуации можно найти обустроив в своем доме дополнительный источник электроэнергии в виде бензинового или дизельного генератора (электростанции).

Но как правильно обустроить всю систему чтоб она работала безопасно, просто и налажено? Рассмотрим все варианты.

В основном существует две принципиальные схемы подключения (управления):

1. Ручная, когда коммутация осуществляется вручную, с помощью перекидного рубильника или автомата в паре с контактором.

2. Автоматическая. Автоматическую схему управления поддерживают не все электростанции. Кроме самой электростанции нужно приобретать «систему авто запуска»
Принцип работы состоит в том что при отключение электричества в сети (на входе), «система авто запуска» переключает «дом» на генератор, при этом сама и запускает его.
При возобновление электричества на входе — система сама отключает бензиновою электростанцию и подключает дом напрямую.



Очень часто применяя генератор принято не заворачиваются и просто «подкидывать» питание от генератора к ближайшей розетке таким способом запитав весь дом. Но делать так категорически нельзя, за исключением редких единичных случаев. Но почему?

1. Проводная линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Есть исключения когда для этого проведена отдельная линия от щитка с проводом большого сечения и отдельным соответствующим автоматом.

2.Есть вероятность что вы забудете отключить вводной автомат в щитке, при этом запустив и подключив электростанцию. Что может произойти?
В лучшем случае вы запитаете от генератора всех «соседей» подключенных к вашей линии, что обязательно вызовет перегруз и постоянное срабатывания защитного автомата.
В худшем случае — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с своей электростанцией.

3. Удобство и налаженность переключения источников электроэнергии. Всего один поворот рубильника или работа в полностью автоматическом режиме и вы будете чувствовать себя спокойно и в безопасности.

Необходимый минимум для подключения
(Переходной рубильник)

1. Обеспечить отдельный ввод в щиток, отдельную линию от генератора в главный щиток дома, проводом не менее 4 мм2.

2. Перекидной рубильник. Для бытовых нужд применяется множество вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку.
Рубильники имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.



Следует понимать что такой рубильник не обладает защитными свойствами автоматического выключателя, поэтому каждый ввод нуждается в защите отдельными автоматами



В крайних случаях, когда не имеется возможности найти подобное устройство, можно изготовить его аналог с помощью двух двухполюсных автоматов одного номинала и производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.



Автоматическое коммутирование с помощью контактора
(полуавтоматическое АВР)

Если «щиток управления» расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно применить устройство автоматического переключения.
Для автоматического и безопасного перехода с централизованного электроснабжения на автономное можно применить контактор.Такая система обладает максимальной дешевизной и простотой, при етом обладая свойствами промышленных систем АВР!



Схема АВР включается после вводного автомата домового распределительного щита, в разрыв перемычки между вводным автоматом и групповыми автоматами. Ввод после вводного автомата подключается к точке «основной ввод», нулевая шина к «нулю», генератор к точкам «резерв» и нулевой шине. Генераторы не имеют «нуля» и «фазы», и подключение генератора к АВР производится в произвольной последовательности.

Применяемое в схеме электромагнитное реле контактора должно иметь обмотку на 220 вольт и обладать переключаемой контактной группой на ток не менее тока вставки вводного автомата, и обязательно быть рассчитанным на продолжительный режим работы во включенном состоянии.

Работа с такой схемой АВР очень проста. При пропадании электричества в сети необходимо просто запустить генератор и в доме появится электричество. Помните, что генератор не сеть и его не стоит зря перегружать, особенно при запуске, поэтому лучше отключить мощные потребители, без которых вы можете обойтись. Чтобы генератор не работал постоянно, необходимо регулярно наблюдать за лампой «Свет есть», и как только она загорится, заглушите генератор.

Функция глушения генератора

Для подобной реализации устройства необходимо уже два контакторы (реле) подключенные параллельно.
Второе реле можно поставить на небольшой ток, но не менее 5 ампер. Оно должно также, как и первое реле, содержать контактную группу на переключение, нормально замкнутые контакты которой подключаются параллельно выключателю зажигания генератора.
Для предотвращения падения напряжения в цепи зажигания данное реле можно вынести непосредственно к генератору.
Кроме того в схему можно добавить выключатель принудительного глушения, в нормальном режиме этот выключатель всегда должен находиться в положении «включен» и в отсутствие света генератор все же можно будет заглушить за ненадобностью, например прямо из щитка.



Как работает схема? При пропадании электричества в сети нужно будит запустить генератор оставив его выключатель зажигания в положении «выкл», в доме снова загорится свет (от электростанции).
Если у генератора есть электростартер, то после пуска двигателя стартером нужно вернуть ключ в положение «выкл».

Читать еще:  Составить электрическую схему онлайн

После того, как свет дадут снова, схема АВР автоматически переведёт дом на основное питание (сети), а второе реле, разомкнувшись, заглушит генератор. Если вам будет необходимо завести генератор при наличии основного питания, просто поставьте его выключатель зажигания в положение «Вкл.» и заведите его.

По окончании любых работ с генератором не забывайте всегда переводить выключатель зажигания в положение «выкл» для восстановления работоспособности функции автоматического глушения. Если вам необходимо принудительно заглушить генератор когда света нет, а генератор запущен, то разомкните дополнительный выключатель принудительного глушения генератора, в нормальном режиме этот выключатель должен быть постоянно замкнут.

Блок АВР с авто запуском генератора
(автоматическая АВР)

Принцип работы автоматического АВР чем-то похож на работу полуавтоматического, описанного выше, но в данном случае АВР самостоятельно запустит, прогреет генератор, после чего произведет переключение нагрузки на резервный источник электричества (генератор).
Кстати в полуавтоматическом для безопасной работы (функция прогрева) — можно применить модульное реле времени которое подаст напряжение после запуска двигателя с некоторой задержкой для прогрева бензодвигателя.



Основной минус подключения электрогенератора через АВР — это стоимость как самого оборудования так и монтажных работ связанных с переделкой миниэлектростанции для работы с автоматикой. Самостоятельно подключить автоматику к генератору не обладая необходимыми навыками достаточно сложно.
Например при неправильной организации работы велик риск испортить оборудование. Если генератор имеет поломку моторной части, например, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта автоматических АВР:

1.Штатный блок электронного управления, поставляемый вместе с генератором устанавливается с ним в одном помещении. Такой блок подключается согласно инструкции и схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности.

Основная коммутация резервного ввода выполняется контакторами по ранее описанных схемах.
Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует запускать или останавливать генератор.

2. Комплектные устройства АВР с авто запуском. Такие устройства требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.
Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяет вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх или пяти жильного провода.



Автоматическая АВР выполняет следующие функции:

1. Постоянно следит за напряжением сети

2. Автоматически подключает и отключает нагрузку

3. Запускает электростанцию включая стартер двигателя

4. После достижения нужных оборотов двигателя электростанции — с помощью контакторов подключает дом к электростанции

Правила безопасности и размещения электростанции

Помещение где будет находится бензиновая электростанция должно быть защищено от влаги, но при етом иметь хорошую вентиляцию. В таком помещение не должно быть высокой температуры. Так как вы имеете дело с горючим топливом, не забывайте об этом!
Кроме этого при установке генератора вы должны учитывать, что от такой техники будет издаваться довольно грубый шум. Учитывая это, рекомендуется установить и подключить электростанцию в гараже либо другой садовой постройке, например как на фото.



При подключение контактов нельзя оставлять незащищенные места, все соединения должны бить герметичны и закрыты.
Заправляя генератор, нужно его выключать, а пролитые следы топлива тщательно удалять!
По возможности избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань и другие элементы одежды.
Заземление обязательно для дизельных и бензогенераторов!

Заземление для электростанции

Для генератора будет необходимо обустроить индивидуальный контур заземления.
Вам может потребоваться металлический прут, трубка или оцинкованное железо. Диаметр «штырей» — около 50мм и по 1.5м длиной.
Соединятся штыри будут при помощи листового (оцинкованного) железа 500*1000 мм. Также будет необходим металлический прут диаметром 15мм.
Штыри вбиваются в землю практически на всю длину, после чего, по кругу металлической полосой все штыри привариваются вместе. Затем к одному из штырей приваривается металлический прут который от контура заводится в сухое помещение, в котором будет произведено его соединение с медным проводом сечением 4мм через болтовое соединение. Такое соединение размещается внутри герметичной соединительной коробки. А другой конец медного провода соединяется с массой (корпусом) металлической рамы электростанции генератора.
Для небольших электростанций необязательно делать заземление в виде контура из нескольких штырей, достаточно одного но длинного, близко 2м штыря забитого в влажную почву.

Схема подключения генератора к сети загородного дома

Для обеспечения комфортных условий проживания в загородном доме проводится установка самого различного оборудования. При отсутствии электроэнергии или сбоях в ее подаче выполняется подключение генератора к сети загородного дома. Подобное устройство предназначено для преобразования механической энергии в электричество.

Применяемая схема подключения генератора должна быть безопасной, так как скачки напряжения могут стать причиной неисправности бытовой техники. Прежде чем проводить подключение генератора, следует уделить внимание полезным рекомендациям.

Типичные ошибки

При неправильном подключении генератора может пострадать не только используемая бытовая техника, но и электропроводка дома, и само устройство. Распространенной ошибкой можно назвать случай, когда мини-электростанция подключается к электропроводке через розетку в обход автоматов. Применение подобной схемы недопустимо по следующим причинам:

1. Мощность генератора может быть выше пропускной способности проводки. Кроме этого, пропускная способность розеток составляет не более 3,5 кВт. Слишком высокая нагрузка приводит к перегреву проводки, изоляция теряет свои свойства, и происходит короткое замыкание. Слишком сильный нагрев и вовсе становится причиной возгорания.
2. Подобная схема подключения генератора к дому характеризуется тем, что при включении автомата мини-электростанция выходит из строя. Такое оборудование предназначено исключительно для отдачи электроэнергии, а не в целях ее потребления.

Рассматривая то, как подключить генератор к дому, следует уделить внимание схеме, которая предусматривает применение перекидного рубильника или реверсивного переключателя. Кроме этого может применяться система автоматического запуска резерва.

Выбор подходящей модели

В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.

При выборе уделяется внимание следующим характеристикам:

1. Мощность.
2. Экономичность.
3. Моторесурс.
4. Комфорт в применении.
5. Надежность.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:

1. Размеров конструкции.
2. Шума во время работы.
3. Особенностей управления, подключения и заливки топлива.

Надежность зависит от популярности бренда, под которым выпускается генератор.

Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.

Для подключения устройства требуется слаженная работа нескольких элементов:

1. Домашней сети потребления.
2. Центральной цепи подачи энергии.
3. Кабеля от резерва.

В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:

1. Большой выбор.
2. Мощность подходит для бытового применения: от 0,8 до 12 кВт.
3. В продаже есть компактные модели, не занимающие много места.
4. Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
5. Надежность в работе и низкий уровень шума.

Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.

В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.

Установки для генерации тока разделяются на несколько основных типов:

1. Асинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
2. Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
3. Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.

При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.

Особенности подключения

При поиске ответа на вопрос, как подключить генератор к сети дома (схема соединения источника энергии с потребителем может отличаться в зависимости от особенностей дома), следует ответить на несколько вопросов:

1. Как часто происходит обрыв центральной сети электроснабжения и требуется ли автоматическое подключение резерва.
2. Какова суммарная мощность потребителей с учетом потерь (учитывается запас мощности).
3. Где можно безопасно разместить устройство и подключить к системе.

Применение автоматики существенно увеличивает затраты при проведении монтажных работ. При редких перебоях с электроэнергией рекомендуется устанавливать ручной переключатель, который обладает длительным сроком службы и высокой надежностью.

При расчете требуемой мощности генератора учитывается:

1. Суммарная потребительская мощность всего оборудования.
2. Запас 30%, который рассчитан на более высокий пусковой ток и подключение дополнительного оборудования.

Схема подключения может быть простейшей. Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки.

Применяемые схемы

Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:

1. Прямое подключение резерва к выбранной группе потребителей.
2. Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
3. Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.

Подключение через ABP

При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

Схема подключения в этом случае выглядит следующим образом:

1. Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
2. К ABP подключается параллельно генератора.
3. После ABP идет еще один автоматический выключатель.

Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.

После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

Перекидной рубильник

Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:

1. Средние контакты рубильника подключают к сети нагрузки.
2. Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
3. Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.

В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.

В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.

Реверсивный рубильник

Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:

1. Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
2. Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.

Подобный переключатель обходится дешево и установить его несложно.

Другие рекомендации

Провести подключение генератора можно самостоятельно. При выполнении работ нужно учитывать такие особенности:

1. Конструкция резервного источника энергии редко имеет хорошую защиту от воздействия осадков. Именно поэтому его нужно устанавливать под навесом или в отдельном помещении.
2. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии.
3. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок.

Перед установкой резервного источника энергии следует подробно изучить рекомендации по эксплуатации от производителя. Некоторые модели могут подключаться к автоматам, другие имеют только ручной блок управления. Для выбора оптимальной схемы подключения генератора нужно подробно изучить особенности применяемого оборудования.
