Применение станции прогрева бетона КТПТО-80 на стройплощадках

Строительные работы ведутся круглый год, невзирая на превратности климата. В помощь строителям разработаны современные технологии и оборудование, в том числе для обеспечения качественной заливки бетонной смеси в сильные морозы. Одним из лучших в сфере монолитного строительства считается станция КТПТО 80, позволяющая прогревать бетонные смеси при температуре окружающей среды до -45°C без риска образования кристаллов льда в толще стен, перекрытий и колонн.

Станция прогрева бетонной смеси КТПТО 80

Профессиональное оборудование КТПТО 80 с максимальной мощностью трансформатора 80 кВА получило положительные отзывы российских строителей благодаря простоте конструкции и удобству эксплуатации. Со станцией прогрева бетона заметно увеличиваются темпы строительства. Возведение монолитных объектов не прекращается даже в неблагоприятных условиях при крещенских морозах. Согласно технической документации, установку можно использовать при температуре воздуха от +10°C до -45ºC и скорости ветра до 36 м/с.

Принципы работы станции

При понижении температуры воздуха бетонные растворы на стройплощадках не могут использоваться без дополнительного прогрева. Раньше повсеместно применяли обогрев инфракрасными лучами и утепление опалубки, однако данные приемы требовали существенных трудозатрат и не гарантировали оптимальные условия работы. Наиболее эффективным и экономичным был признан метод прогрева бетона проводами, подсоединенными к силовому трансформатору.

Условия и действие механизма для прогревания бетонной смеси:

  • Используется трансформатор и провода – длина проводов рассчитывается для каждого конкретного объекта.
  • Провода связывают каркас из арматуры со станцией для прогревания бетона.
  • Температура проводов повышается за счет прохождения через них электроэнергии.
  • Нагретые провода распределяют тепло по всему объему бетонного раствора в зависимости от выставленных параметров.

Наиболее эффективными в условиях русской зимы считаются провода со стальной жилой 1,2 мм или 3 мм. Рекомендуется использовать специально предназначенную для данного вида работ группу проводов ПНСВ.

Необходимую длину проводов рассчитывают, принимая во внимание, что на один кубический метр раствора требуется порядка 60 метров проводов. Большое значение при расчетах имеет количество жил и их сечение.

Как правило, чтобы эффективно прогревать 20-30 кубометров бетонной смеси, используются трансформаторы типа КТП-ОБ (20,60 и 160) и КТПТО-80.

Условия для начала прогрева

Провода для обогрева смеси укладывается без натяжения на каркас из арматуры. Следует избегать контакта проводов с опалубкой.

Внимание! Четко следуйте инструкции по применению станции, в том числе для предотвращения сгорания проводов, следите, чтобы они полностью погрузились в бетонную смесь. Открытая часть проводов должна защищаться пластмассовой изоляцией и быть в 2-3 раза толще, чем основные провода.

Условия проведения обогрева

  • К работе со станцией прогрева допускаются специально подготовленные лица. При использовании оборудования в зоне его действия должен находиться только один специалист (монтер).
  • Рабочие, которые работают на объекте в непосредственной близости к прогреваемой бетонной смеси, в обязательном порядке должны пройти инструктаж по технике безопасности.
  • Технические особенности трансформатора КТПТО-80-11-У1, который используется для подогрева бетонной смеси:
  • Оборудование предназначено для проведения строительных работ.
  • Станция создана на базе трансформатора силового типа ТМТО-80, который оснащен защитным кожухом, салазками, шкафом управления.
  • Установка имеет функцию регулировки температуры в автоматическом режиме.
  • Для работы станции прогрева бетона КТПТО 80 требуется напряжение номиналом в 380В при частоте 50Гц и мощности 80 кВА.
  • К выходам трансформатора нужно присоединить используемые для подогрева смеси провода – они распределяются по всему объему бетона.
  • Трансформатор подает напряжение на провода, которые равномерно обогревают смесь при температуре окружающей среды до -45°C. Это позволяет раствору затвердевать равномерно, не допуская образование льда в толще бетона, что обеспечивает высокое качество монолитным элементам здания или строения.
  • Трансформатор может кратковременно использоваться для других целей, в том числе для обеспечения временного освещения площадки или как источник тока для работы строительных инструментов, для которых требуется трехфазный источник напряжения 42В.

Технические характеристики установки КТПТО-80

  • Максимальная мощность трансформатора – 80 кВА.
  • Напряжение на стороне ВН – 380 В.
  • Напряжение на стороне СН (на холостом ходу) – 55/65/75/85/95 В.
  • Сила электротока при напряжении 55/65В – 520 А.
  • Сила электротока при напряжении 75/85/95В – 471 А.
  • Номинальная мощность на обмотке низкого напряжения – 2,5 кВА.
  • Номинальное напряжение на стороне низкого напряжения – 42 В.
  • Номинальная мощность независимого источника питания – 25 кВА.
  • Температура, устанавливаемая на датчике – от 0°C до +100°C.
  • Длина/ширина/высота оборудования – 140/101/147 см.
  • Общая масса оборудования – 500 кг.

Получите оборудование КТПТО-80 на выгодных условиях

Хотите обеспечить качественное застывание бетонной массы при отрицательных температурах воздуха на строительной площадке, но считаете нецелесообразным инвестировать средства в дорогостоящее оборудование?

Компания «Блок-Монолит Инвест» предлагает вам выгодное и удобное решение! Возьмите специальное устройство для подогрева бетонной массы КТПТО-80 в аренду на нужный вам срок – уменьшите затраты на строительство и обеспечьте безупречные условия для заливки монолитных элементов.

Позвоните сейчас и получите выгодное предложение по аренде оборудования от ООО «Блок-Монолит Инвест»: +7 (812) 918-86-75 .

Прогревочный трансформатор ктпто 80 инструкция

Подстанции трансформаторные комплектные для термообработки прогрева бетона и грунта типа КТПТО-80-11-У1, КТПТО-80-02-У1, КТПТО-80-07-У1, КТПТО-50-12-У1 Минск Барнаул Екатеринбург (производитель)

+7 (499) 653-97-67 г. Москва

+7 (343) 351-73-99 г. Екатеринбург

НПО «Трансформатор»

+7 (499) 653-97-67 | МСК

+7 (343) 351-73-99 | ЕКБ

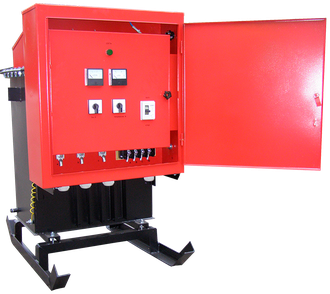

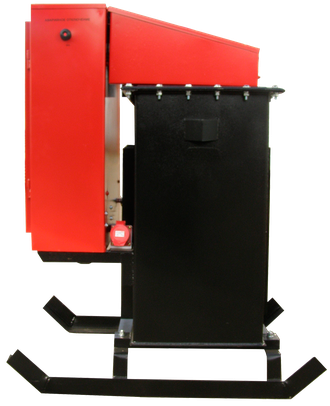

КТПТО-80

ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ ДЛЯ ТЕРМООБРАБОТКИ

БЕТОНА И ГРУНТА ТИПА КТПТО-80-11-У1, КТПТО-80-02-У1, КТПТО-80-07-У1, КТПТО-50-12-У1

КТПТО-80 по уникальной цене

130 000 рублей цена действует только в этом месяце!

КТПТО-80 на складе! по 130 000 руб.

Успей купить КТПТО-80 из наличия со склада

Подстанции трансформаторные комплектные для термообработки бетона и грунта КТПТО напряжением 380/55-95 В мощностью 80 кВА наружной установки предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта без автоматического и с автоматическим контролем температуры бетона, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42 В в условиях строительных площадок

ПОДГОТОВКА КТПТО-80-07-У1 К ИСПОЛЬЗОВАНИЮ :

2.1.1 До начала производства работ необходимо выполнить мероприятия в соответствии с требованиями действующих СНиП. КТПТО-80-07-У1 должна быть занулена в соответствии с «Правилами устройства электроустановок» подключением четвертой жилы питающего кабеля к зажиму N на блоке зажимов ХТ6, которая соединена с металлоконструкцией шкафа управления. Кроме того, в конструкции на салазках предусмотрено место для подключения к контуру заземления, которое должно осуществляться стальным проводником сечением не менее 48 мм2 при толщине не менее 4 мм.

2.1.2 Перед включением в сеть:

а) проверить состояние контактных соединений;

б) проверить сопротивление изоляции, величина которого должна быть не

в) проверить и при необходимости отрегулировать установку путевых выключателей SQ1 и SQ2 таким образом, чтобы при открывании панели в шкафу управления и крышки кожуха трансформатора обеспечивалось надежное замыкание контактов путевых выключателей;

г) поставить переключатель силового трансформатора в положение 1, соответствующее напряжению 55 В и закрыть крышку кожуха трансформатора;

д) автоматические выключатели и переключатель SA3 поставить в положение «отключено»;

е) подключить кабели питания цепей электропрогрева;

ж) подключить питающий кабель к блоку зажимов ХТ6;

и) при автоматическом режиме подключить датчик температуры ВК1 к

розетке XS2, выставив на регуляторе температуры RT1 необходимую температуру прогрева;

к) закрыть панель в шкафу управления.

2.1.3 При включении КТПТО-80-07-У1 :

а) подать напряжение 380 В на ввод КТПТО-80-07-У1 ;

б) включить QF1, проверив наличие напряжения по лампе HL1;

в) произвести контрольное отключение выключателя QF1 кнопкой экстренно го отключения SB1.Повторно включить QF1, а также SF1;

г) установить переключателем SA3 необходимый режим;

д) при установке переключателя SA3 в ручной, автоматический или дистанционный режим подается напряжение на реле KL1. При этом должен включиться магнитный пускатель КМ1;

е) переключая с помощью переключателей вольтметр и амперметр проверить соответственно величину линейных напряжений и токов нагрузки в цепи электропрогрева;

ж) при использовании в процессе электропрогрева реле времени КТ1, предварительно до подачи напряжения, необходимо выбрать уставку по времени срабатывания (смотри руководство по эксплуатации на реле);

з) закрыть наружную дверь шкафа управления.

2.1.4 Для переключения ступеней напряжения силового трансформатора необходимо:

а) поднять крышку кожуха трансформатора, тем самым произойдет отключение QF1 через путевой выключатель SQ1;

б) провести переключение ступеней напряжения;

в) закрыть крышку кожуха трансформатора;

г) включить выключатель QF1 и магнитный пускатель КМ1.

2.1.5 При подключении цепей временного освещения и электроинструмента

а) отключить выключатели QF1 и QF3;

б) подключить к зажимам ХТ2 соответствующие цепи;

в) закрыть внутреннюю дверь (панель);

г) включить выключатели QF1 и QF3;

д) включить магнитный пускатель КМ1;

е) закрыть наружную дверь шкафа управления.

2.1.6 Режим и требуемая мощность для электротермообработки бетона, выбор

количества, типа и схемы размещения электродов и их подключения, объем

обогреваемого бетона и время электропрогрева, определяются в соответствии с рекомендациями «Технологические карты и правила производства бетонных работ в зимнее время» и «Руководства по электротермообработке бетона».

Читать еще:  Импульсный блок питания для ноутбука схема

2.1.7 Регулировку аппаратов, входящих в состав КТПТО-80-07-У1 , производить в соответствии с РЭ или ТО на данные аппараты.

Трансформатор для прогрева бетона КТПТО-80, производство г.Сафоново (Кавик)

Трансформаторы для прогрева бетона КТПТО-80

Предназначена для прогрева бетона в зимнее время с регулироемой температурой. Также КТПТО-80 может использоваться для питания временного освещения и ручного электроинструмента (42В) в условиях строительной площадки. Трансформаторная подстанция для прогрева бетона КТПТО-80 оснащена трезхфазным трехобмоточным трансформатором ТМТО-80/0,38. В КТПТО-80 имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРА ДЛЯ ПРОГРЕВА БЕТОНА КТПТО-80:

Номинальная мощность 80 кВА
Напряжение первичное 380 В
Напряжение вторичное 55-95 В
Ступени напряжения на стороне СН 55-65-75-85-95 В
Ток на стороне СН: при напряжении 55-65 В — 520А
при напряжении 75-85-95 В — 471 А
Номинальная мощность обмотки НН силового трансформатора 2,5 кВА
Номинальное напряжение на стороне НН — 42В
Охлаждение подстанции для прогрева бетона КТПТО-80 масляное
Температурный режим работы +10 . -40
Вес 685 кг

В связи с совершенствованием конструкции и технологии из-
готовления изделий в настоящем паспорте могут иметь место от-
дельные расхождения между описанием и конструкцией КТП, не
влияющие на работоспособность, технические характеристики и
установочные размеры.

1. НАЗНАЧЕНИЕ
1.1.Комплектные трансформаторные подстанции для термообра-
ботки бетона и грунта КТПТО-80-У1 (в дальнейшем «КТПТО»),
напряжением 380/55-95 В, мощностью 80 кВА наружной установ-
ки, предназначены для электропрогрева термообработки бетона и
грунта.
1.2.Нормальная работа КТПТО обеспечивается в районах с уме-
ренным климатом при следующих условиях:
— высота над уровнем моря — не более 1000 м;
— температура окружающего воздуха от плюс 10 до минус 45oС;
— тип атмосферы II по ГОСТ 15150-69.
1.3. КТПТО не предназначены:
— для работы в условиях тряски, ударов, вибрации;
— для эксплуатации в агрессивных и специальных средах по
ГОСТ 24682-81.
1.4. Режим работы продолжительный.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные технические данные КТПТО приведены в таблице 1.2.
Таблица 1.2
1. Номинальная мощность силового трансформатора, кВА
80
2. Номинальное напряжение на стороне ВН, В
3х380
3. Частота питающей сети Гц
50
4. Ступени напряжения на холостом ходу на стороне НН, В
55, 65,
75, 85, 95
5. Ток на стороне НН при напряжении 55-65-75 В, А
580
6. Ток на стороне НН при напряжении 85 В, А
530
7. Ток на стороне НН при напряжении 95 В, А
487
8. Номинальный ток ВН, А
121,7
9. Класс изоляции
В
10. Габаритные размеры,
1150х820
х1300
11. Масса масла (ВГ),кг
137
12. Масса, кг
785
3. СОСТАВ ИЗДЕЛИЯ
3.1. КТПТО состоит из:
— шкафа управления;
— силового трансформатора с кожухом;
— салазок.
3.2. В комплект поставки входит:
а) силовой трансформатор и шкаф управления, установленные на салаз-
ках;
б) ЗИП согласно ведомости;
в) Паспорт

4. УСТРОЙСТВО И ПРИНЦИП РАБОТА
4.1. Составные части КТПТО (см. приложение Б) соединены
между собой болтовыми соединениями. Шкаф управления 1 и сило-
вой трансформатор 2 установлены на салазках 3, которые служат
для передвижения по строительной площадке. На крышке силового
трансформатора установлен кожух 4 для защиты обслуживающего
персонала от случайных прикосновений к токоведущим частям.
4.2. Подстанция оснащается трехфазным трехобмоточным
трансформатором типа ТМТО-80-У1 с естественным масляным
охлаждением.
ВНИМАНИЕ! Переключение ступеней напряжения осу-
ществляется при отключенном трансформаторе переключате-
лем, рукоятка которого находится на крышке трансформатора.
Для обеспечения доступа к переключателю крышка кожуха
трансформатора выполнена открывающейся.
4.3. Трансформатор (ТМТО-80-У-1)
Состоит из следующих узлов
-магнитопровода;
-обмотки ВН (высшего напряжения)
и НН (низкого напряжения);
-переключатель;
-бак с рёбрами;
-фарфоровые в воды (изоляторы).
4.4. Магнитопровод трансформатора стержневого типа, собира-
ется из электротехнической стали.
4.5. Обмотки многослойные цилиндрические, изготовлены из
алюминиевых или медных проводов.
4.6. Бак трансформатора сварная металлоконструкция из листо-
вого металла.
Бак снабжен:
— пробкой для отбора и слива масла;
— клеммой для заземления трансформатора;
— петлями для подъема трансформатора;
— указателем предельного уровня масла;
– радиаторными пластинами для охлаждения.

4.7. Трансформатор заполняется трансформаторным маслом,
имеющих пробивное напряжение не ниже 40 кВ.
4.8. На крышке бака смонтированы:
а) вводы ВН и НН (конструкция позволяет их замену без подъ-
ёма активной части);
б) переключатель для регулирования низшего напряжения;
в) расширитель с масло указателем.
4.9. Для обеспечения герметичности трансформатора применяет-
ся уплотнение из маслостойкой резины.
4.10. Шкаф управления выполнен бескаркасным в брызгозащи-
щенном исполнении. Дверь шкафа управления имеет уплотнение,
запирается.
За дверью шкафа управления находится панель управления, ко-
торая крепится на петлях.
На панели управления размещена аппаратура, измерительные
приборы и сигнальные лампы.
За панелью в верхней части шкафа управления расположены
трансформаторы тока, автоматический выключатель, в нижней –
ряды клемм для подключения внешней цепи ВН (напряжение 380
В) и цепей НН (напряжение 55÷95В).
4.11. Конструкция зажимов, к которым подключаются цепи
электро-прогрева, позволяет подсоединять кабель (провод) сечени-
ем до 70 мм2. На каждой фазе предусмотрена возможность подклю-
чения до трех кабелей (проводов), идущих к цепям электропрогре-
ва.
В дне шкафа управления предусмотрены отверстия для ввода
кабелей (проводов) внешних цепей.
Суммарная нагрузка в цепях электропрогрева не должна пре-
вышать 580 А. Определение тока по фазам и выбор сечения разво-
дящих кабелей (проводов) в каждом конкретном случае определяет-
ся в соответствии с «Руководством по электротермообработке бето-
на».
4.12. Работа КТПТО рассматривается по электрической принци-
пиальной схеме (см. приложение А).
4.13. На вводе КТПТО установлен автоматический выключатель
QF1, который осуществляет защиту силового трансформатора ТМ1
от перегрузок и коротких замыканий.
Контроль наличия напряжения на вводе 380 В, осуществляется
сигнальной лампой HL1.
4.14. В КТПТО имеются блокировки, не допускающие:
а) открывания крышки кожуха силового трансформатора при
наличии напряжения на выводах трансформатора;
б) открывания панели в шкафу управления при включенном ав-
томатическом выключателе главной цепи QF1.
5. МЕРЫ БЕЗОПАСНОСТИ
ПРИ ИСПОЛЬЗОВАНИИ ИЗДЕЛИЯ

5.1. Трансформатор относиться к электроустановкам напряжением
до 1000 В. При обслуживании трансформатора необходимо обязатель-
ное соблюдение «Правил технической эксплуатации электроустановок
и правил техники безопасности при эксплуатации потребителем» (ПТЭ
и ПТБ), требований раздела СНИП III-4-80 «Техника безопасности в
строительстве», а также выполнять требования настоящего паспорта.
5.2. Все лица, не имеющие непосредственного отношения к об-
служиванию КТПТО, допускаются к ней лишь в сопровождении и под
ответственным наблюдением назначенного для этого лица.
5.3. Обслуживающий персонал должен помнить, что после исчез-
новения напряжения на установке оно может быть восстановлено без
предупреждения, как при нормальной эксплуатации, так и в аварий-
ных случаях, поэтому при исчезновении напряжения запрещается
производить какие-либо работы, касаться токоведущих частей, не
обеспечив необходимых мер безопасности.
5.4. Организации, эксплуатирующие КТПТО, обеспечивают об-
служивающий персонал всеми необходимыми защитными средствами и
средствами оказания первой помощи, предусмотренными правилами
техники безопасности.
5.5. При выполнении ремонтных работ в шкафу управления необ-
ходимо наложить переносное заземление.
5.6. Запрещается:
— перемещать КТПТО, не отключив от сети;
— разбирать и проводить ремонт включенного в сеть трансформа-
тора;
— эксплуатировать КТПТО с открытым шкафом управления;
– включать КТПТО в сеть без заземления.

5.7. КТПТО оградить по ГОСТ 23407-78, оборудовать световой
сигнализацией и знаками безопасности по ГОСТ 12.06-76 и обеспечить
хорошее освещение.
5.8. При обслуживании КТПТО необходимо соблюдать ПТЭ, ПТБ,
требования по технике безопасности, изложенные в «Руководстве по
электротермообработке бетона», а также выполнять требования настоя-
щей инструкции, инструкций по эксплуатации трансформаторов и аппа-
ратуры, входящих в комплект КТПТО.
5.9. Корпус КТПТО должен быть занулен. Нулевой защитный про-
водник не должен использоваться для подключения потребителей на 220
В.
К конструкции КТПТО предусмотрено место для подключения к
контуру заземления.
5.10. Обслуживающий персонал должен:
— иметь специальную подготовку, обеспечивающую правильную и
безопасную эксплуатацию электроустановки;
— твердо знать и точно выполнять требования настоящей инструк-
ции;
— знать правила оказания первой помощи пострадавшему от дей-
ствия электрического тока и уметь практически оказать первую помощь;
— уметь организовать на месте безопасное производство работ и ве-
сти надзор за работающими.
5.11. Все лица, не имеющие непосредственного отношения к об-
служиванию КТПТО, допускаются к ней лишь в сопровождении и под
ответственным наблюдением назначенного для этого лица.

Подстанция трансформаторная комплектная для термообработки бетона и грунта КТПТО-80-05 У1 техническое описание, инструкция по эксплуатации

ПОДСТАНЦИЯ ТРАНСФОРМАТОРНАЯ КОМПЛЕКТНАЯ

ДЛЯ ТЕРМООБРАБОТКИ БЕТОНА И ГРУНТА

ТЕХНИЧЕСКОЕ ОПИСАНИЕ, ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1.1. Настоящее техническое описание и инструкция по эксплуатации являются руководством по эксплуатации, транспортированию и хранению подстанции трансформаторной комплектной для термообработки бетона и грунта КТПТО-80-05У1 (в дальнейшем именуемая КТПТО).

В дополнение к настоящему техническому описанию следует пользоваться техническим описанием и инструкцией по эксплуатации силового трансформатора.

Читать еще:  Обозначение волнистости на чертежах

1.2. В связи с постоянным совершенствованием конструкции и технологии изготовления изделий в настоящей инструкции могут иметь место отдельные расхождения между описанием и изделием, не влияющие на работоспособность, технические характеристики и установочные размеры изделия.

2.1. Подстанция трансформаторная комплектная для термообработки бетона и грунта КТПТО-80-05У1 трехфазного переменного тока напряжением 380/60…89В частотой 50 Гц мощностью 80 кВА предназначена для электропрогрева и других способов электротермообработки бетона и мерзлого грунта. Исполнение с дополнительным трехфазным питанием, 42В выполняется по заказу.

2.2. Номинальные значения климатических факторов по ГОСТ 15543 и ГОСТ 15150 для исполнения У1.

1) верхнее рабочее и эффективное значение температуры окружающего воздуха составляет, соответственно, 10°С и 0°С;

2) нижнее рабочее значение температуры окружающего воздуха составляет минус 40°С, эпизодически — до минус 45°С;

3) тип атмосферы – II по ГОСТ 15150;

4) высота над уровнем моря — не более 1000 м;

5) скорость ветра — 36 м/с (скоростной напор ветра до 800 Па).

2.3. КТПТО не предназначена для работы под нагрузкой в условиях тряски, вибрации, ударов. Окружающая среда невзрывоопасная. КТПТО не предназначена для эксплуатации в агрессивных и специальных средах по ГОСТ 24682.

2.4. Режим работы — продолжительный.

2.5. Формулировка заказа. Пример записи обозначения КТПТО при ее заказе и в документации другого изделия: «КТПТО-80-05У1, ТУ 3412-017-00109719-05»

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные технические параметры указаны в табл. 1.1.

Номинальная мощность силового трансформатора, кВА

Номинальное напряжение, В

Номинальный ток, А

Габаритные размеры КТПТО: длина – 1220мм, ширина – 912мм, высота – 1360мм.

4. СОСТАВ ИЗДЕЛИЯ

4.1. КТПТО состоит из: шкафа управления; силового трансформатора с кожухом; салазок.

5. УСТРОЙСТВО И РАБОТА КТПТО

5.1. Составные части КТПТО соединены между собой болтовыми соединениями. Шкаф управления и силовой трансформатор установлены на салазках, которые служат для передвижения по строительной площадке. На крышке силового трансформатора установлен кожух для защиты обслуживающего персонала от случайного прикосновения к токоведущим частям.

5.2. Подстанция оснащена трехфазным трансформатором типа TMTO-80/0,38-У1 с естественным масляным охлаждением. Переключение ступеней напряжения осуществляется при отключенном трансформаторе переключателем, рукоятка которого находится на крышке трансформатора.

Для обеспечения доступа к переключателю крышка кожуха трансформатора выполнена открывающейся.

5.3. Шкаф управления выполнен бескаркасным. Дверь шкафа управления запирается замком и приспособлена для пломбирования.

За дверью шкафа управления находится панель приборов, которая крепится на петлях и в рабочем положении запирается защелками.

На панели приборов размещены измерительные приборы и сигнальные лампы. За панелью расположены трансформаторы тока и автоматические выключатели, в нижней части — блок зажимов для подключения кабеля питающей сети напряжением 380 В.

Снаружи шкафа управления на левой боковой стенке установлена кнопка экстренного отключения трансформатора.

5.4. Подключение к цепям электропрогрева осуществляется кабелями или проводом в шланге сечением до 70 мм2, присоединение проводников к шинам — посредством гнездовых зажимов.

Предусмотрено подсоединение до четырех кабелей.

В дне шкафа управления предусмотрены отверстии для ввода кабелей:

1) питающей сети 380 В четырехжильного кабеля на ток 135 А;

2) цепей электропрогрева до четырех штук трехжильных кабелей на ток 130 А;

3) На боковой стенке шкафа управления расположена штепсельная розетка для подключения стороннего потребителя на напряжение 380 В.

5.5. Работа КТПТО рассматривается по принципиальной электрической схеме (приложение 2).

5.5.1. На вводе КТПТО установлен автоматический выключатель QF1, который осуществляет защиту силового трансформатора от перегрузок и коротких замыканий.

Контроль наличия напряжения на вводе 380 В, в цепи 380 В питания стороннего потребителя, осуществляется сигнальными лампами HL1 и HL2.

5.5.2. Для экстренного отключения автоматического выключатели QF1 служит кнопка SB1, установленная снаружи шкафа управления.

5.5.3. В КТПТО имеются блокировки, не допускающие:

1) открывание крышки кожуха силового трансформатора при наличии напряжения на выводах трансформатора;

2) открывание панели в шкафу управления при включенном выключателе главной цепи QF1.

При попытке открыть крышку кожуха силового трансформатора или панель в шкафу управления срабатывает, соответственно, конечный выключатель SQ1 или SQ2 и отключается независимым расцепителем автоматический выключатель QF1.

5.5.4. Контроль тока нагрузки электропрогрева по фазам на выходе силового трансформатора осуществляется при помощи амперметра РА и переключателя SA1.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

6.1. КТПТО относится к электроустановкам напряжением до 1000 В. При их обслуживании необходимо соблюдать «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок», требование раздела II СНИП III-4-80 «Техника безопасности в строительстве», а также выполнять требования настоящей инструкции, инструкций по эксплуатации трансформаторов и аппаратуры, входящей в комплект КТПТО.

6.2. Корпус КТПТО должен быть занулён. Нулевой защитный проводник не должен использоваться для подключения потребителей на напряжение.220 В.

В конструкции КТПТО также предусмотрено место для подключения к контуру заземления.

6.3. Обслуживающий персонал должен:

· иметь специальную подготовку, обеспечивающую правильную и безопасную эксплуатацию электроустановки;

· твердо знать и точно выполнять требования; настоящей инструкции;

· знать правила оказания первой помощи пострадавшему от действия электрического тока и уметь практически оказать первую помощь:

· уметь организовать на месте безопасное производство работ и вести надзор за работающими.

6.4. Все лица, не имеющие непосредственного отношения к обслуживанию КТПТО, допускаются к ней лишь в сопровождении и под ответственным наблюдением назначенного для этого лица.

6.5. Обслуживающий персонал должен помнить, что:

1) после исчезновения напряжения на установке оно может быть восстановлено без предупреждения как при нормальной эксплуатации, так и в аварийных случаях, поэтому при исчезновении напряжения запрещается производить какие-либо работы на токоведущих частях, не обеспечив необходимых мер безопасности;

2) при открывании панели в шкафу управления не снимается напряжение на вводе 380В и стороннего потребителя.

6.6. При производстве ревизии и ремонтных работ КТПТО необходимо отключить как со стороны питания, так и со стороны потребления. При этом провода питающей линии 380В должны быть замкнуты накоротко и заземлены.

7. ПОДГОТОВКА К РАБОТЕ И ВКЛЮЧЕНИЕ В СЕТЬ

7.1. Перед началом работы необходимо установить кнопку экстренного отключения SB1 в отверстия на корпусе и закрепить винтами;

7.2. КТПТО должна быть занулена в соответствии с «Правилами устройства электроустановок» подключением четвертой жилы питающего кабеля к зажиму N на блоке зажимов ХТ.

7.3. Перед включением в сеть:

1) проверить состояние контактных соединений, удалить консервационную смазку с токоведущих частей уайт-спиритом или другим нейтральным растворителем;

2) проверить сопротивление изоляции, величина которой должна быть не менее 1 Мом;

3) проверить и при необходимости отрегулировать установку путевых выключателей SQ1 и SQ2 таким образом, чтобы при открывании панели в шкафу управления и крышки кожуха трансформатора обеспечивалось надежное замыкание контактов путевых выключателей;

4) поставить переключатель силового трансформатора в положение 1, соответствующее напряжению 60В, и закрыть крышку кожуха трансформатора;

5) отключить автоматические выключатели QF1 иQF2, переключатели SA1 и SA2 поставить в положение «отключено»;

6) подключить кабели питания цепей электропрогрева;

7) подключить питающий кабель к блоку зажимов и шине ХТ;

8) закрыть панель управления защелками;

7.4. При включении КТПТО:

1) подать напряжение З80В на ввод КТПТО;

2) включить автоматический выключатель QF1 и проверить наличие напряжения по сигнальной лампе НL1;

3) произвести контрольное отключение выключателя QF1 кнопкой экстренного отключения SB1;

4) выключателем QF1 включить силовой трансформатор;

5) с помощью вольтметра и переключателя SA2 проверить величину линейных напряжений;

6) с помощью амперметра и переключателя SA1 проверить величину тока нагрузки по фазам;

7.5. При переключении ступеней напряжения силового трансформатора:

1) открыть дверь шкафа управления, автоматический выключатель QF1 отключить;

2) поднять крышку кожуха трансформатора, произвести переключение ступеней напряжения, закрыть крышку кожуха трансформатора и закрыть замок;

3) включить автоматический выключатель QF1, подать напряжение на силовой трансформатор и проконтролировать величину тока и напряжения;

4) закрыть дверь шкафа управления;

7.6. Режим электропрогрева назначается в зависимости от заданного процента прочности бетона, характера (модуля поверхности) конструкции, вида опалубки (толщина, плотность), возможности учета увеличения прочности бетона за время его остывания, а также от вида, активности и содержания цемента в бетоне.

Для организации процесса и устройства цепей электропрогрева можно использовать проводной и стержневой методы.

В качестве электродов могут использоваться стержни или струны диаметром не менее 6 мм, а также полосы шириной не менее 15 мм, выполненной из листовой стали.

Кроме того, нагрев бетона может осуществляться и от нагреваемой арматуры или металлической формы.

Электроды забиваются непосредственно в бетон, а также могут закрепляться на опалубке или на специальные щиты, устанавливаемые на неопалубленную поверхность конструкции.

Электроды в бетоне могут размещаться в шахматном порядке с шагом 200 мм.

Режим и метод электропрогрева, длина проводов, количество электродов, способ их размещения, объем обогреваемого бетона и время электропрогрева, зависящее от каждого конкретного случая определяются по Технологическим картам и правилам производства бетонных работ в зимнее время.

Читать еще:  Чертежи токарного станка по дереву своими руками

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Эксплуатацию и обслуживание КТГПО производить в соответствии с Правилами технической эксплуатации электроустановок потребителей (ПТЭ), при соблюдении Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок.

8.2. Производить осмотры, чистку изоляции и оборудования, планово-предупредительные ремонты и профилактические испытания в сроки, определяемые ПТЭ.

8.3. При осмотрах особое внимание следует обращать на состояние контактных соединений, исправность зануления, состояние изоляции.

9. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

9.1. КТПТО может храниться под навесом или на открытых площадках. Срок хранения в упаковке поставщика -1,5 года, при этом срок хранения на открытой площадке — 1 год.

9.2. КТПТО транспортируется любым видом транспорта, при этом необходимо принять меры, исключающие повреждение изделия.

9.3. Крюки при подъеме КТПТО зацеплять за приспособления для строповки на силовом трансформаторе и за скобы на шкафу управления. Места строповки обозначены соответствующими знаками.

9.4. При опускании КТПТО скорость спуска должна быть не более 0,20 м/с, а угол наклона салазок к основанию – до 15°.

9.5. Для перемещения КТПТО по грунту на небольшие расстояния в салазках предусмотрены отверстия.

9.6. При перевозке КТПТО на автомашине изделие установить на кузове длиной стороной вдоль продольной оси и закрепить упорными брусками сечением 50×100 мм, уложенными вплотную к изделию с четырех сторон.

Дополнительно КТПТО крепить проволокой диаметром 5 мм в четыре нити за крюки трансформатора и детали автомашины.

9.7. КТПТО отгружается заказчику без общей упаковки.

Трансформаторная подстанция КТПТО-80-У1 с автоматикой

Купить в 1 клик

  • Страна — РОССИЯ
  • Напряжение, В — 380
  • Мощность, кВт — 80
  • Частота, Гц — 50
  • Габариты, мм — 1150х820х1300
  • Масса, кг — 710
  • Страна — РОССИЯ
  • Напряжение, В — 380
  • Мощность, кВт — 80
  • Частота, Гц — 50
  • Габариты, мм — 1150х820х1300
  • Масса, кг — 710

Трансформаторные подстанции для прогрева бетона КТПТО-80 У1 мощностью 80 кВА предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента на напряжение 42В в зимнее время, в условиях строительных площадок.

Подстанция представляет собой установку с трехфазным трехобмоточным трансформатором типа ТМТО-80 У1 с естественным масляным охлаждением. Термообработка бетона ускоряет процесс его твердения, а наличие автоматического регулирования температуры сокращает расход электроэнергии.

В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона. Среднее напряжение (СН) 55-95 В используется для электропрогрева бетона и мерзлого грунта. Имеется возможность подключения потребителей на трехфазное напряжение 380 В и 42 В.

  • Терморегулятор электронный АРТ 18
  • Датчик измерения температуры KTY 81-110 (по проводу 1,5 м)
  • Пускатель ПМ-16
  • Концевые выключатели для блокировки питания
  • Клеммы для подключения термодатчика
  • Трехполюсный автомат 25А с розеткой для подключения стороннего потребителя
  • Кнопка аварийного отключения.

Условия эксплуатации трансформатора КТПТО 80

  • Оптимальная температура окружающей среды – от – 45 градусов до + 20 градусов
  • Влажность воздуха – до 80 процентов
  • Высота над уровнем моря – не более километра
  • Вибрация, удары, работа в химически активной либо взрывоопасной среде – недопустимы.

Как применяется на стройплощадке станция прогрева бетона

Круглогодичное осуществление монолитных строительных работ позволяет вовремя сдавать здания в эксплуатацию. Именно поэтому разработчики создают новые технологии и оборудование, позволяющие не прекращать работы даже во время сильных морозов. Примером является станция прогрева бетона КТПТО 80, благодаря чему он не замерзает и сохраняет свои качества.

Станция прогрева бетонной смеси

Подобные аппараты отличаются простотой конструкции и легкостью во время работы. Их использования позволяет существенно ускорить процесс. Помимо новых можно использовать и б у после ремонта.

Суть такого метода проста – в самой массе бетона происходит превращение электрической энергии в тепловую, что и приводит к его нагреву. Скорость процесса и его максимальная температура напрямую зависят от мощности устройств. К примеру, последнюю можно довести и до 100 0 С.

Совет: если вам необходимо произвести демонтаж бетонных конструкций, лучшим вариантом считается резка железобетона алмазными кругами.

Принцип действия устройства

Когда температура окружающей среды опускается ниже значения + 4 0 С, для работы с бетонными растворами требуется их дополнительный подогрев. В настоящее время существует масса способов, позволяющих осуществлять работы с материалом в зимнее время.

К таким методам относятся, к примеру:

  • обогрев при помощи инфракрасных лучей;
  • утепление опалубки.

Однако все они являются достаточно затратными. Поэтому прогрев бетона нагревательными проводами от трансформатора можно назвать наиболее экономичным и эффективным.

На фото — схема размещения нагревательного провода

Действия такого механизма достаточно просты:

  1. Для работы требуется сам трансформатор и провода, причем их длина выбирается для каждого объекта отдельно.
  2. Последние с одной стороны присоединяются к каркасу из арматуры, а с другой – подводят к подстанции для прогрева бетона.
  3. При прохождении через провода электрического тока их температура может повышаться до +80 0 С.
  4. После этого происходит распределение выделяемого во время нагрева тепла по всему объему бетонной смеси. В результате она может в зимний период прогреться до температур в +40-50 0 С.

Наиболее эффективными для такого процесса являются провода, толщина стальной жилы которых — 1,2 или 3 мм. При этом существует отдельная группа, специально изготовленная для подогрева бетонных смесей (ПНСВ-1,2).

Нагревательный провод ПНСВ

При расчете нужного количества проводов следует помнить, что на 1 м 3 смеси уходит около 60 м, цена зависит от сечения и количества жил.

Для таких целей используются такие типы трансформаторов:

Одно такое устройство способно обогреть бетонную смесь, объемом 20-30 кубометров.

Совет: провода необходимо размещать в самой массе бетона, в противном случае они могут попросту сгореть.

Требования перед процессом обогрева

Провод для обогрева бетонной смеси укладывается своими руками на сам каркас из арматуры, а также между ними, сразу после их укладки в опалубку. При этом натягивать провода не рекомендуется (узнайте здесь, как выполняется прогрев бетона зимой).

Подсоединение нагревательного провода на каркас

Совет: инструкция требует избегать соприкосновений с опалубкой и выхода за пределы смеси.

Для выходящего от трансформатора провода должна быть предусмотрена пластмассовая изоляция. При этом данный провод должен быть в 2-3 раза толще, используемого в бетонной смеси.

Требования во время процесса обогрева

Все работы с трансформатором должны осуществляться специалистами, которые имеют необходимый опыт. Во время работы станции не допускается нахождения кого-либо еще, кроме монтера.

Перед началом работ все сотрудники, которые будут осуществлять свою деятельность в непосредственной близости к трансформатору, обязаны получить инструкции по технике безопасности.

Давайте более детально остановимся на технических особенностях одного из используемых для подогрева бетона трансформаторов – КТПТО-80-11-У1:

  1. Станция для прогрева бетона КТПТО 80 использует напряжение номиналом в 380В, при частоте 50Гц и мощности 80 кВА.
  2. Это устройство разработано специально для использования в период строительных работ.
  3. На нем установлена функция, позволяющая осуществлять регулировку температуры в автоматическом режиме.
  4. Кроме того, прогревочная станция для бетона может использоваться кратковременно и не по основному назначению. К примеру, она идеально подходит в качестве питания временного освещения, а также может быть использована в качестве источника тока для строительных инструментов, питающихся от трехфазных источников напряжением в 42В.

Основой данной станции является трансформатор силового типа – ТМТО-80, который оснащается:

  • защитным кожухом;
  • салазками;
  • шкафом управления.

К его выходам необходимо подсоединять провода, которые будут использоваться для прогрева бетонной смеси. После чего они раскладываются по всему ее объему.

Подстанция для прогрева бетона КТПТО 80 на рабочей площадке

После включения трансформатора, провод оказывается под воздействием напряжения, которое и служит для обогрева. Благодаря хорошему подогреву, даже при низких температурах окружающей среды бетон будет затвердевать равномерно, без образования кристаллов льда внутри его структуры.

Совет: для изготовления каналов в толще бетонных конструкций поможет алмазное бурение отверстий в бетоне профессиональными коронками.

Простая схема подключения к подстанции

Технические характеристики устройства

Максимальная мощность трансформатора – 80кВА, при этом значение напряжение на стороне ВН – 380В.

В режиме холостого хода значения напряжений на стороне СН равны – 55/65/75/85/95В, а параметры эл/тока на ней при:

  • значении напряжений 55/65В составляют 520А;
  • при значении 75/85/95В – 471А.
  1. Номинальное значение мощности на обмотке низкого напряжения – 2,5кВА;
  2. Номинальное значение напряжения на стороне низкого напряжения – 42В;
  3. Значение номинальной мощности независимого источника питания – 25кВА;
  4. Диапазон температур подогрева – 20-100 0 С;
  5. Значения длины/ширины/высоты – 1,4/1,01/1,47м;
  6. Общая масса – 500кг.

Вывод

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Ссылка на основную публикацию
Adblock
detector
